Спосіб фіксації ємностей в машині для обробки ємностей

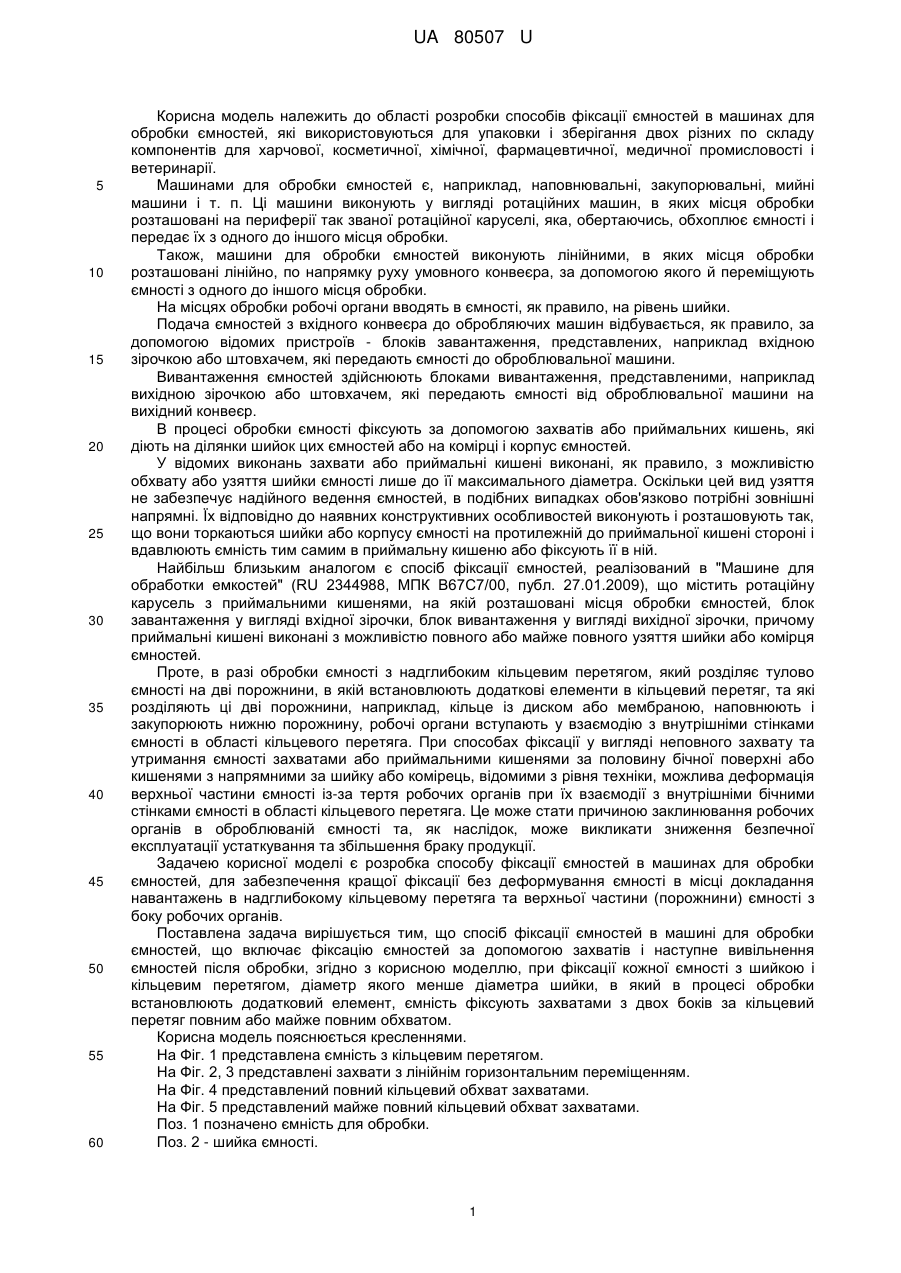

Реферат: Спосіб фіксації ємностей в машині для обробки ємностей включає фіксацію ємностей за допомогою захватів і наступне вивільнення ємностей після обробки. При фіксації кожної ємності з шийкою і кільцевим перетягом, діаметр якого менше діаметра шийки, в який в процесі обробки встановлюють додатковий елемент, ємність фіксують захватами з двох боків за кільцевий перетяг повним або майже повним обхватом. UA 80507 U (54) СПОСІБ ФІКСАЦІЇ ЄМНОСТЕЙ В МАШИНІ ДЛЯ ОБРОБКИ ЄМНОСТЕЙ UA 80507 U UA 80507 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області розробки способів фіксації ємностей в машинах для обробки ємностей, які використовуються для упаковки і зберігання двох різних по складу компонентів для харчової, косметичної, хімічної, фармацевтичної, медичної промисловості і ветеринарії. Машинами для обробки ємностей є, наприклад, наповнювальні, закупорювальні, мийні машини і т. п. Ці машини виконують у вигляді ротаційних машин, в яких місця обробки розташовані на периферії так званої ротаційної каруселі, яка, обертаючись, обхоплює ємності і передає їх з одного до іншого місця обробки. Також, машини для обробки ємностей виконують лінійними, в яких місця обробки розташовані лінійно, по напрямку руху умовного конвеєра, за допомогою якого й переміщують ємності з одного до іншого місця обробки. На місцях обробки робочі органи вводять в ємності, як правило, на рівень шийки. Подача ємностей з вхідного конвеєра до обробляючих машин відбувається, як правило, за допомогою відомих пристроїв - блоків завантаження, представлених, наприклад вхідною зірочкою або штовхачем, які передають ємності до оброблювальної машини. Вивантаження ємностей здійснюють блоками вивантаження, представленими, наприклад вихідною зірочкою або штовхачем, які передають ємності від оброблювальної машини на вихідний конвеєр. В процесі обробки ємності фіксують за допомогою захватів або приймальних кишень, які діють на ділянки шийок цих ємностей або на комірці і корпус ємностей. У відомих виконань захвати або приймальні кишені виконані, як правило, з можливістю обхвату або узяття шийки ємності лише до її максимального діаметра. Оскільки цей вид узяття не забезпечує надійного ведення ємностей, в подібних випадках обов'язково потрібні зовнішні напрямні. Їх відповідно до наявних конструктивних особливостей виконують і розташовують так, що вони торкаються шийки або корпусу ємності на протилежній до приймальної кишені стороні і вдавлюють ємність тим самим в приймальну кишеню або фіксують її в ній. Найбільш близьким аналогом є спосіб фіксації ємностей, реалізований в "Машине для обработки емкостей" (RU 2344988, МПК В67С7/00, публ. 27.01.2009), що містить ротаційну карусель з приймальними кишенями, на якій розташовані місця обробки ємностей, блок завантаження у вигляді вхідної зірочки, блок вивантаження у вигляді вихідної зірочки, причому приймальні кишені виконані з можливістю повного або майже повного узяття шийки або комірця ємностей. Проте, в разі обробки ємності з надглибоким кільцевим перетягом, який розділяє тулово ємності на дві порожнини, в якій встановлюють додаткові елементи в кільцевий перетяг, та які розділяють ці дві порожнини, наприклад, кільце із диском або мембраною, наповнюють і закупорюють нижню порожнину, робочі органи вступають у взаємодію з внутрішніми стінками ємності в області кільцевого перетяга. При способах фіксації у вигляді неповного захвату та утримання ємності захватами або приймальними кишенями за половину бічної поверхні або кишенями з напрямними за шийку або комірець, відомими з рівня техніки, можлива деформація верхньої частини ємності із-за тертя робочих органів при їх взаємодії з внутрішніми бічними стінками ємності в області кільцевого перетяга. Це може стати причиною заклинювання робочих органів в оброблюваній ємності та, як наслідок, може викликати зниження безпечної експлуатації устаткування та збільшення браку продукції. Задачею корисної моделі є розробка способу фіксації ємностей в машинах для обробки ємностей, для забезпечення кращої фіксації без деформування ємності в місці докладання навантажень в надглибокому кільцевому перетяга та верхньої частини (порожнини) ємності з боку робочих органів. Поставлена задача вирішується тим, що спосіб фіксації ємностей в машині для обробки ємностей, що включає фіксацію ємностей за допомогою захватів і наступне вивільнення ємностей після обробки, згідно з корисною моделлю, при фіксації кожної ємності з шийкою і кільцевим перетягом, діаметр якого менше діаметра шийки, в який в процесі обробки встановлюють додатковий елемент, ємність фіксують захватами з двох боків за кільцевий перетяг повним або майже повним обхватом. Корисна модель пояснюється кресленнями. На Фіг. 1 представлена ємність з кільцевим перетягом. На Фіг. 2, 3 представлені захвати з лінійнім горизонтальним переміщенням. На Фіг. 4 представлений повний кільцевий обхват захватами. На Фіг. 5 представлений майже повний кільцевий обхват захватами. Поз. 1 позначено ємність для обробки. Поз. 2 - шийка ємності. 1 UA 80507 U 5 10 15 20 25 30 35 40 45 Поз. 3 - кільцевий перетяг. Поз. 4 та 5 - верхня та нижня порожнини ємності відповідно. Поз. 6 - захвати. Поз. 7 - штанга. Поз. 8 - привод горизонтального переміщення. Спосіб фіксації ємностей в машині для обробки ємностей пояснюється кресленнями. Одним з способів обробки ємностей - є обробка на роторних машинах. Машина має ротаційну карусель з приймальними кишенями, в яких здійснюється обробка ємностей. Як правило, ємність по вхідному транспортеру подається на ротаційну карусель, а після її обробки виводиться на вихідний транспортер. Наприклад, це наведено у найбільш близькому аналогу RU 2344988. На обробку в приймальну кишеню ротаційної каруселі, умовно не показано, надходить ємність 1, фіг. 1, яка містить шийку 2, тулово, яке виконане у вигляді верхньої 4 і нижньої 5 порожнин, розділених надглибоким кільцевим перетягом 3. При цьому, діаметр кільцевого перетяга 3 ємності менше діаметра шийки 2. Ця конструкція ємності дозволяє робочим органам машин для обробки ємностей вільно проходити крізь шийку 2 ємності 1 та встановлювати необхідні додаткові елементи в кільцевий перетяг 3. Із обох сторін приймальної кишені на ротаційній каруселі розташовані приводи горизонтального переміщення 8, які з'єднані із захватами 6 за допомогою штанг 7. Після завантаження ємності на обробку із вхідного транспортера блоком завантаження, умовно не показано, ємність 1 надходить на ротаційну карусель в приймальну кишеню, де фіксується захватами 6, фіг. 2, 3. Приводи горизонтального переміщення 8 забезпечують зворотно-поступальне переміщення захватів 6. Самі приводи горизонтального переміщення 8 можуть розташовуватись перпендикулярно напрямку подачі ємності 1 на ротаційну карусель або лінійний конвеєр, умовно не показано. Захвати 6 фіксують ємність 1 за кільцевий перетяг 3 повним, фіг. 4, або майже повним обхватом, фіг. 5. Фіксація ємності 1 захватами 6 за кільцевий перетяг 3, тобто в місці прикладання зусилля, дозволить чітко вводити та виводити усередину ємності 1 із кільцевим перетягом 3 робочі органи з додатковими елементами, які контактують з внутрішніми елементами ємності в області кільцевого перетяга 3 і виключить можливість деформації верхньої частини ємності та, як наслідок, заклинювання робочих органів усередині ємності. Зазор між захватами вибирають таким, щоб забезпечити надійний обхват і фіксацію ємності 1, тобто обхват має бути істотно більше половини довжини окружності кільцевого перетяга 3. Після виконання всіх операцій на місцях обробки ємностей, її вивільняють із захватів 6, фіг. 2, 3 та вивантажують на вихідний транспортер, умовно не показано. Використання пропонованого способу фіксації ємностей в машині для обробки ємностей за рахунок фіксації ємності за кільцевий перетяг при повному або майже повному обхваті захватами, тобто в місці прикладання зусилля робочих органів на операціях обробки ємності, дозволить спростити обробку таких ємностей, збільшити зусилля робочих органів, що приведе до істотного зниження браку продукції, за рахунок виключення деформації верхньої частини (порожнини) ємності з боку робочих органів, підвищення продуктивності та підвищення техніки безпеки машин для обробки ємностей. Реалізація пропонованого способу фіксації ємностей в машині для обробки ємностей можлива як в машинах з ротаційною зірочкою або каруселлю, так і в лінійних машинах. Сучасні малогабаритні пневмо- або електропристрої дозволять компактно розташувати будь-які приводи із захватами на роторних або лінійних машинах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб фіксації ємностей в машині для обробки ємностей, що включає фіксацію ємностей за допомогою захватів і наступне вивільнення ємностей після обробки, який відрізняється тим, що при фіксації кожної ємності з шийкою і кільцевим перетягом, діаметр якого менше діаметра шийки, в який в процесі обробки встановлюють додатковий елемент, ємність фіксують захватами з двох боків за кільцевий перетяг повним або майже повним обхватом. 2 UA 80507 U3 UA 80507 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
