Стенд для вогневих і льотних випробувань ракет

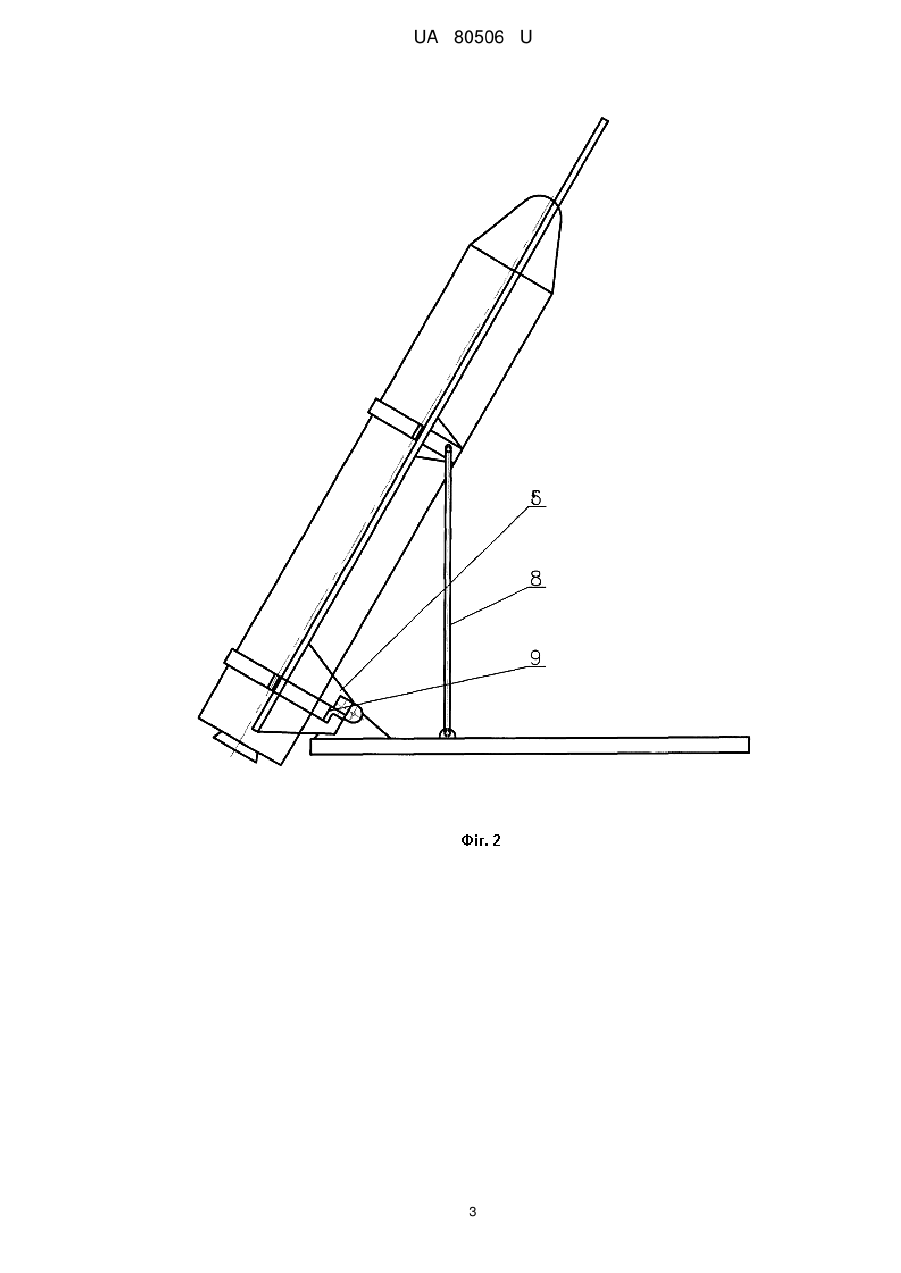

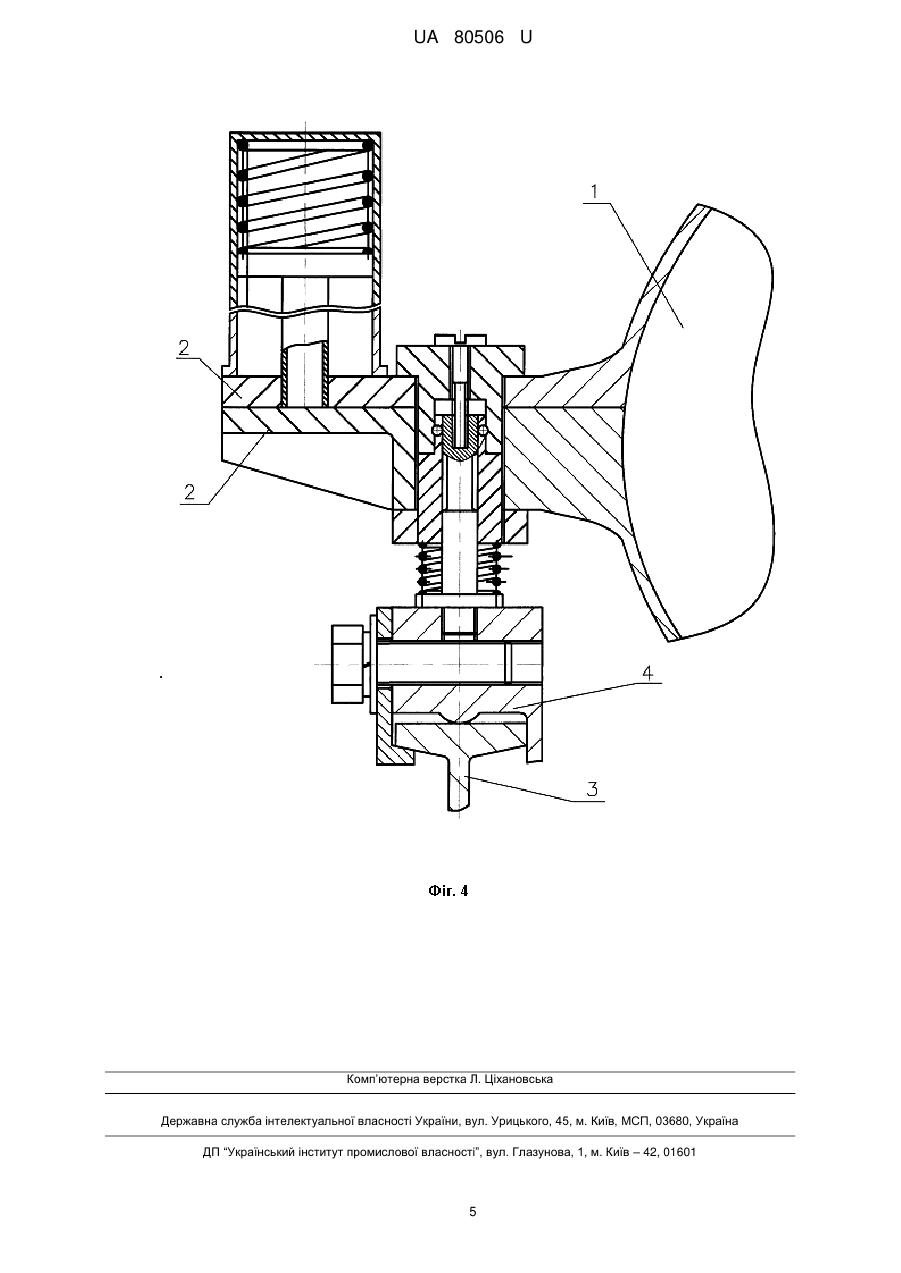

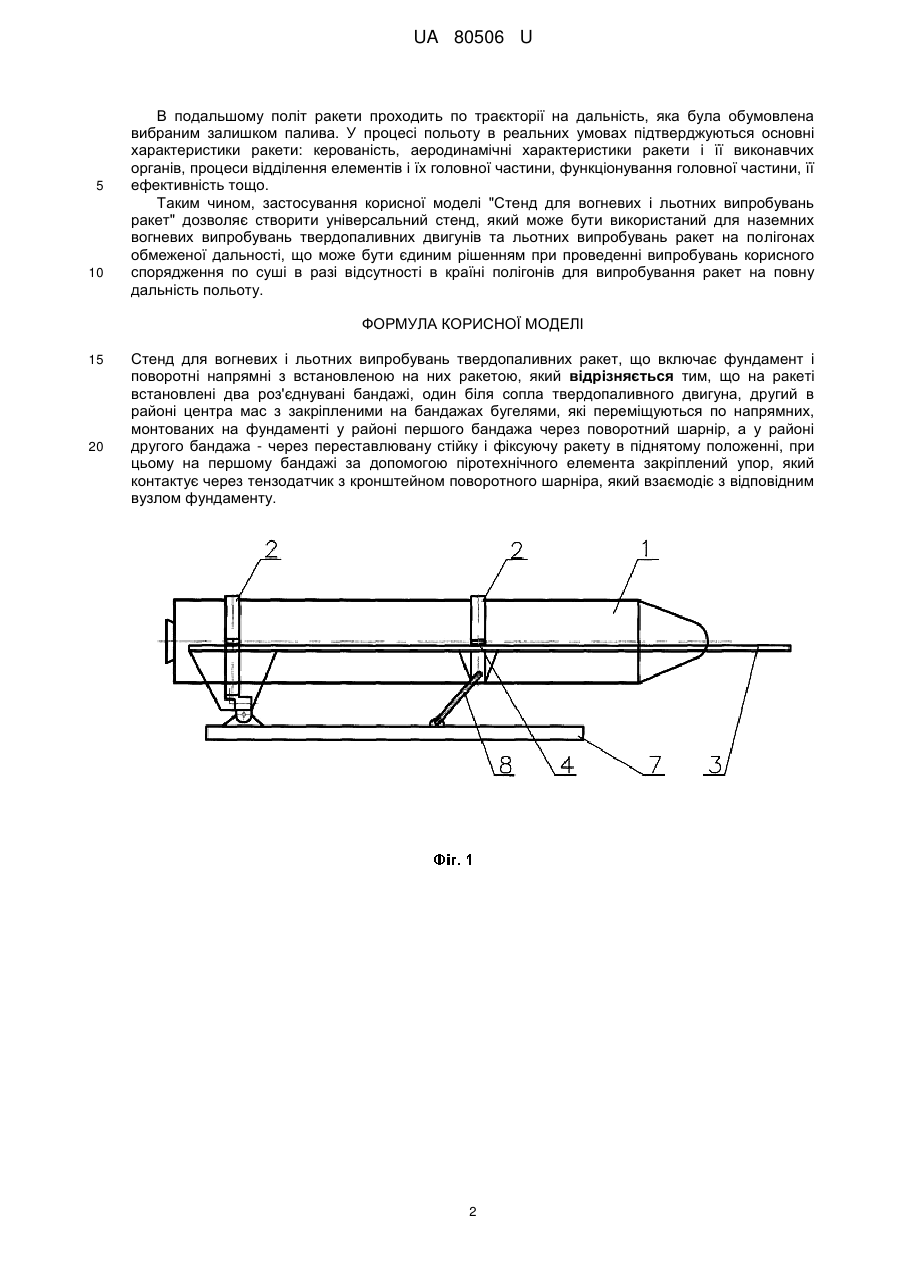

Реферат: Стенд для вогневих і льотних випробувань твердопаливних ракет включає фундамент і поворотні напрямні з встановленою на них ракетою. На ракеті встановлені два роз'єднувані бандажі, один біля сопла твердопаливного двигуна, другий в районі центру мас з закріпленими на бандажах бугелями, які переміщуються по напрямних, монтованих на фундаменті у районі першого бандажа через поворотний шарнір, а у районі другого бандажа - через переставлювану стійку і фіксуючу ракету в піднятому положенні. На першому бандажі за допомогою піротехнічного елемента закріплений упор, який контактує через тензодатчик з кронштейном поворотного шарніра, який взаємодіє з відповідним вузлом фундаменту. UA 80506 U (54) СТЕНД ДЛЯ ВОГНЕВИХ І ЛЬОТНИХ ВИПРОБУВАНЬ РАКЕТ UA 80506 U UA 80506 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ракетної техніки і може бути використана для наземних випробувань двигунів твердопаливних ракет та випробувань ракет в умовах полігонів обмеженої дальності. При наземних випробуваннях твердопаливних двигунів використовуються стенди на яких, як правило, на фундаменті горизонтально розміщують ракету, яка при роботі двигуна, через вимірюючі пристрої (тензодатчики) тисне на упор, який не дозволяє ракеті рухатись. Під час таких випробувань вимірюють величину тяги двигуна, температурні режими конструкції, параметри виходу двигуна на режим, частотні характеристики тощо. Відомі також конструкції стендів (пускових установок) для оперативно-тактичних ракет, які мають пускові направляючі, по яких ракети стартують на відстань, яка забезпечується кутом нахилу направляючих до горизонту у зв'язку з тим, що двигуни твердопаливних ракет працюють до повного вигорання палива. Найбільш близькими до пропонованого стенда, які можуть бути взяті за прототип, є пускові установки, приведені у книзі С.В. Гуров "Реактивные системы залпового огня", обзор, изд. 1 Тула. Издательский дом "Пересвет", 2006 г. ISBN 5-86714-282-5 С. 30-111. Недоліки відомих пристроїв полягають у тому, що на вогневому стенді можливо зареєструвати тільки параметри двигуна у статичному режимі, а використання відомих пускових установок неможливо в умовах використання полігонів обмеженої дальності. В основу пропонованої корисної моделі "Стенд для вогневих та льотних випробувань ракет" поставлена задача на одному стенді забезпечити вогневі випробування двигунів твердопаливних ракет та при повному часі роботи твердопаливних двигунів ракети забезпечити її політ в межах, які допускаються розмірами полігону з одночасним дослідженням характеристик ракети та її складових частин в умовах реального польоту. Новими істотними ознаками запропонованого рішення є: установка на ракету двох роз'єднуваних при сході з направляючих бандажів: один з яких розміщується біля сопла ракети, а другий у районі центру мас. На бандажах монтовані бугелі, які переміщуються по напрямних, закріплених на фундаменті через поворотний шарнір. На першому бандажі та через переставлювану стійку, закріплену на другому бандажі і яка фіксує ракету в піднятому положенні, за допомогою піротехнічного елемента закріплений упор, який контактує через тензодатчик з кронштейном поворотного шарніра, який взаємодіє з відповідним вузлом фундаменту (основи). Сукупність нових суттєвих відмінних ознак і відомих ознак дає можливість отримати новий технічний результат, що полягає у можливості виконання повного циклу наземних вогневих випробувань твердопаливного двигуна та при повному часі роботи твердопаливного двигуна забезпечити політ ракети в межах, які допускаються розмірами полігону. Суть корисної моделі пояснюються кресленнями де: на фіг. 1 зображено вигляд стенда при горизонтальному положенні ракети, при якому проводять вогневі випробування, На фіг. 2 зображено стенд при льотних випробуваннях ракети. На фіг. 3 зображено варіант вузла фіксації і роз'єднання ракети зі стендом. На фіг. 4 зображено варіант вузла стиковки і роз'єднання бандажів. На ракеті закріплено два бандажі 2 з бугелями 4, які переміщуються по напрямних 3. Напрямні 3 встановлені на фундаменті 7 з допомогою кронштейна 5 та переставлюваної стійки 8. Робота стенду здійснюється у такий засіб. У положенні, зображеному на фіг. 1, на стенді проводять вогневі випробування твердопаливного двигуна після його включення. При таких випробуваннях ракета зафіксована на стенді кронштейном 5, а з допомогою тензодатчика 6 реєструють значення тяги працюючого двигуна. Інші параметри роботи двигуна: температурні режими, параметри вібрації тощо реєструється з допомогою датчиків, встановлених на ракеті. У положенні, зображеному на фіг. 2, стенд використовується як пускова установка. За допомогою переставлюваної стійки 8 напрямні 3 встановлюються під заданим кутом до горизонту, після чого проводять запуск двигуна ракети 1. Деякий час ракета з працюючим двигуном залишається на стенді до спалювання частини палива. В цей час за допомогою тензодатчика 6 і інших датчиків, встановлених на ракеті, вимірюють параметри ракетного двигуна. Коли сформується залишок палива, який забезпечить політ ракети на зменшену дальність, подають команду на піротехнічний вузол 9, який роз'єднує ракету з фундаментом, і вона під дією тяги двигуна починає рухатись по напрямних 3. При сході бугелів 4 з напрямних 3 половинки бандажів 2 роз'єднуються між собою і скидаються з ракети. 1 UA 80506 U 5 10 В подальшому політ ракети проходить по траєкторії на дальність, яка була обумовлена вибраним залишком палива. У процесі польоту в реальних умовах підтверджуються основні характеристики ракети: керованість, аеродинамічні характеристики ракети і її виконавчих органів, процеси відділення елементів і їх головної частини, функціонування головної частини, її ефективність тощо. Таким чином, застосування корисної моделі "Стенд для вогневих і льотних випробувань ракет" дозволяє створити універсальний стенд, який може бути використаний для наземних вогневих випробувань твердопаливних двигунів та льотних випробувань ракет на полігонах обмеженої дальності, що може бути єдиним рішенням при проведенні випробувань корисного спорядження по суші в разі відсутності в країні полігонів для випробування ракет на повну дальність польоту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Стенд для вогневих і льотних випробувань твердопаливних ракет, що включає фундамент і поворотні напрямні з встановленою на них ракетою, який відрізняється тим, що на ракеті встановлені два роз'єднувані бандажі, один біля сопла твердопаливного двигуна, другий в районі центра мас з закріпленими на бандажах бугелями, які переміщуються по напрямних, монтованих на фундаменті у районі першого бандажа через поворотний шарнір, а у районі другого бандажа - через переставлювану стійку і фіксуючу ракету в піднятому положенні, при цьому на першому бандажі за допомогою піротехнічного елемента закріплений упор, який контактує через тензодатчик з кронштейном поворотного шарніра, який взаємодіє з відповідним вузлом фундаменту. 2 UA 80506 U 3 UA 80506 U 4 UA 80506 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
