Універсальний тримач для тари з полімерних матеріалів

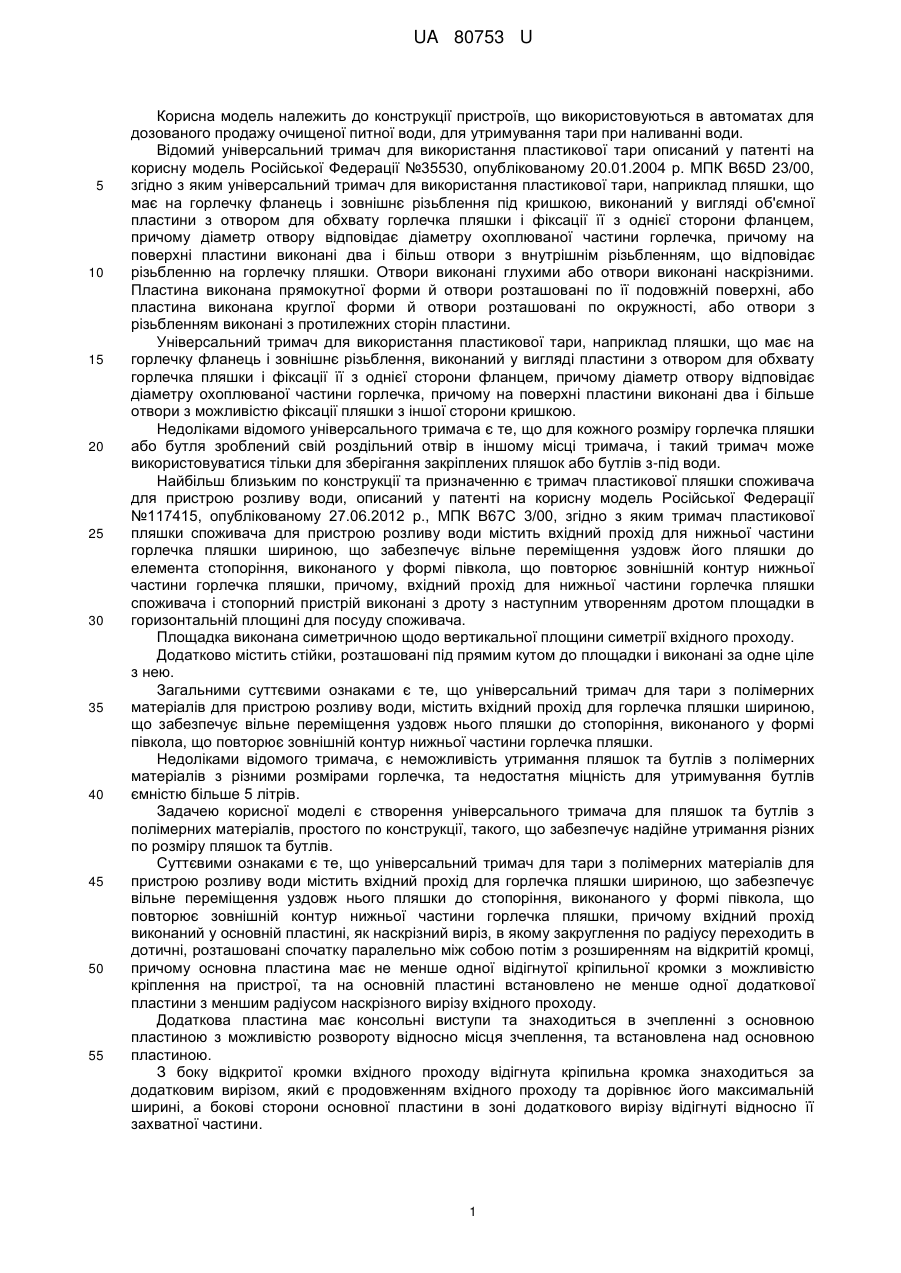

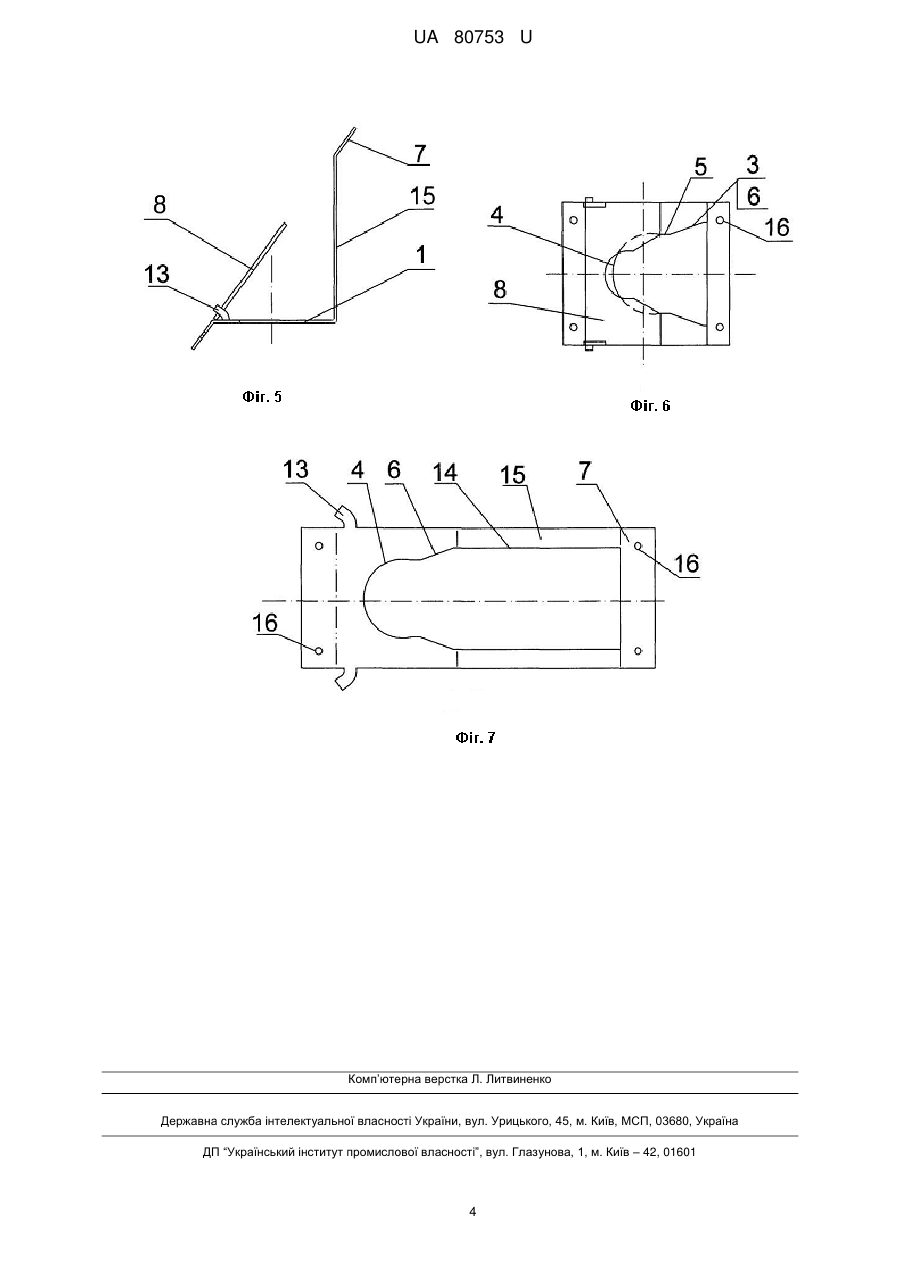

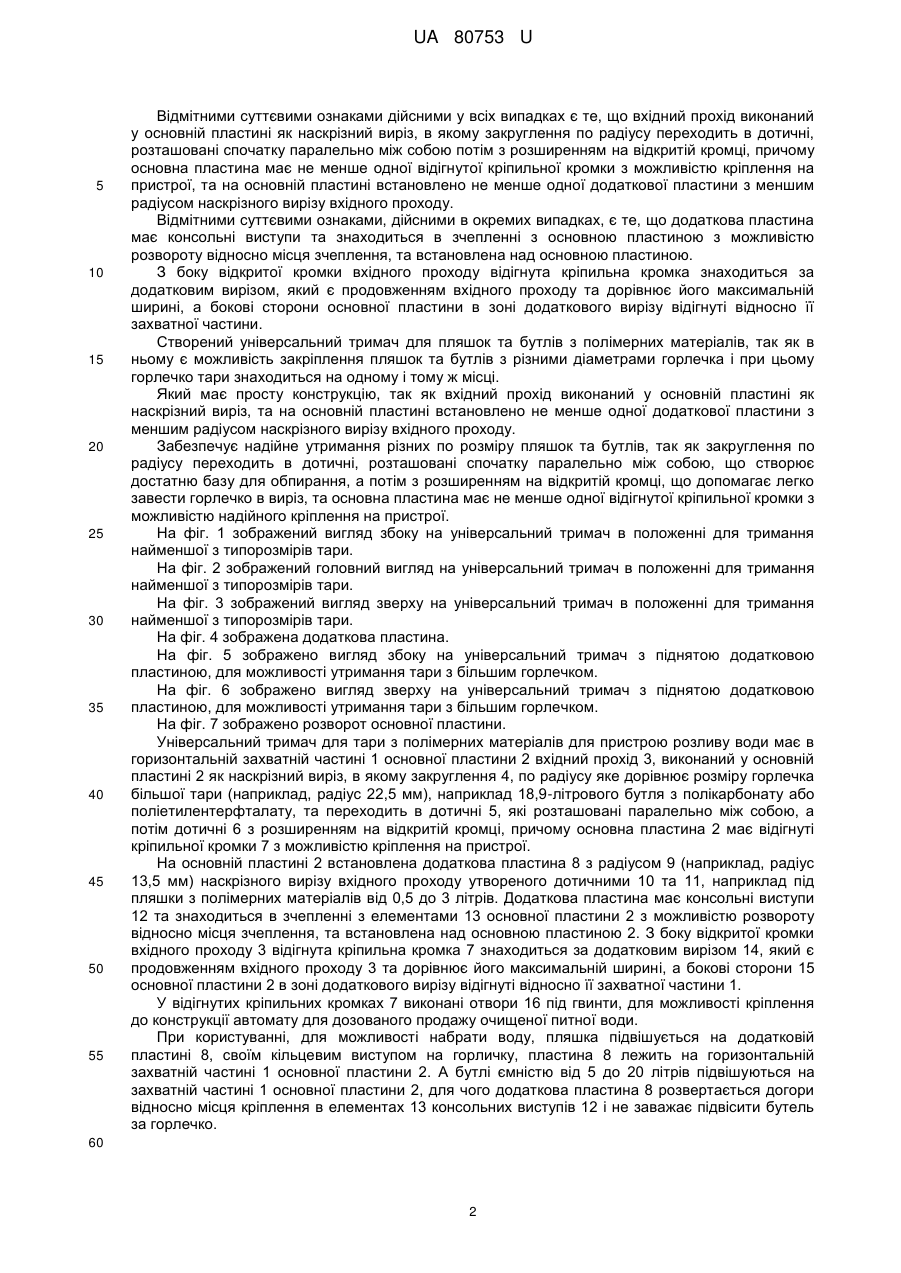

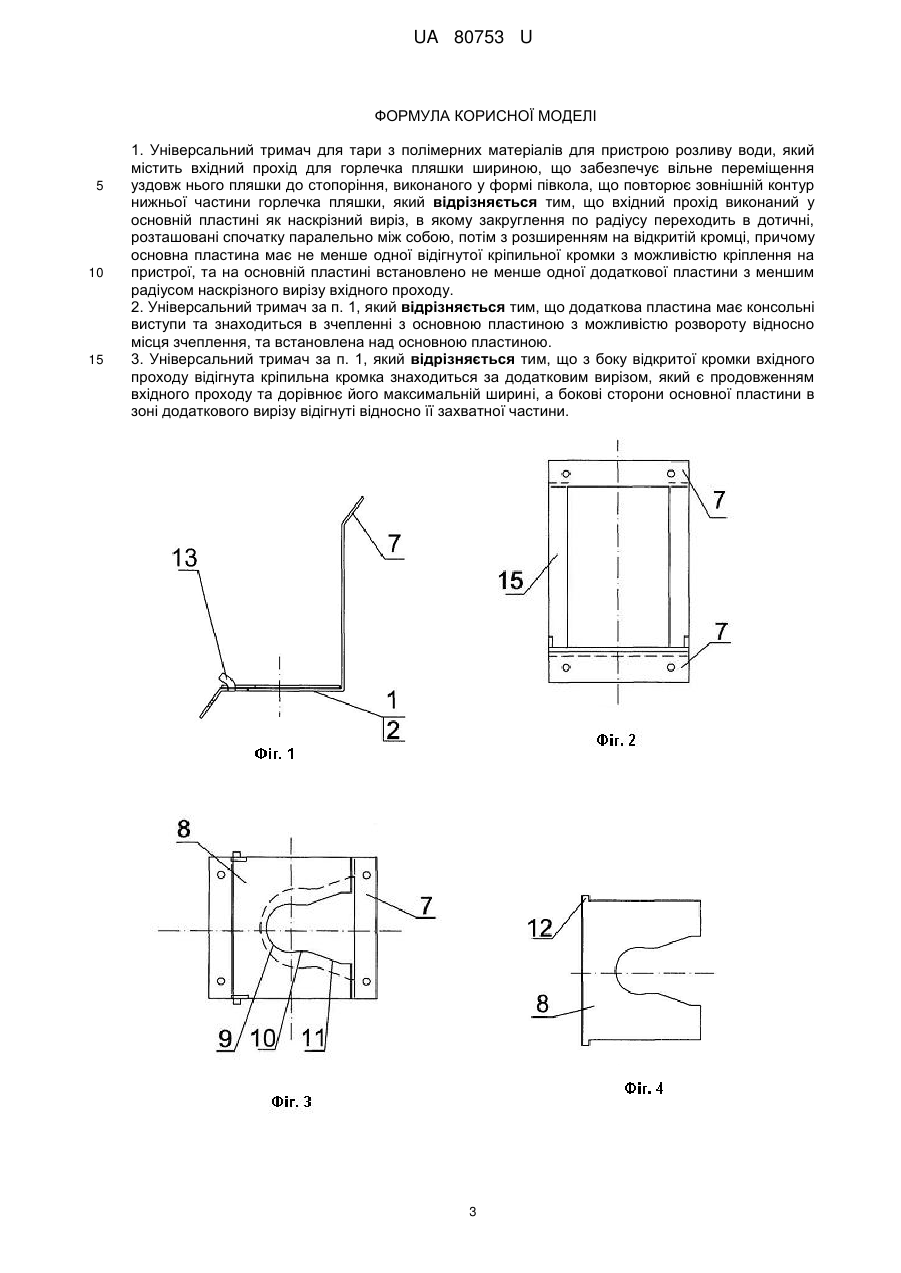

Реферат: UA 80753 U UA 80753 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкції пристроїв, що використовуються в автоматах для дозованого продажу очищеної питної води, для утримування тари при наливанні води. Відомий універсальний тримач для використання пластикової тари описаний у патенті на корисну модель Російської Федерації №35530, опублікованому 20.01.2004 р. МПК B65D 23/00, згідно з яким універсальний тримач для використання пластикової тари, наприклад пляшки, що має на горлечку фланець і зовнішнє різьблення під кришкою, виконаний у вигляді об'ємної пластини з отвором для обхвату горлечка пляшки і фіксації її з однієї сторони фланцем, причому діаметр отвору відповідає діаметру охоплюваної частини горлечка, причому на поверхні пластини виконані два і більш отвори з внутрішнім різьбленням, що відповідає різьбленню на горлечку пляшки. Отвори виконані глухими або отвори виконані наскрізними. Пластина виконана прямокутної форми й отвори розташовані по її подовжній поверхні, або пластина виконана круглої форми й отвори розташовані по окружності, або отвори з різьбленням виконані з протилежних сторін пластини. Універсальний тримач для використання пластикової тари, наприклад пляшки, що має на горлечку фланець і зовнішнє різьблення, виконаний у вигляді пластини з отвором для обхвату горлечка пляшки і фіксації її з однієї сторони фланцем, причому діаметр отвору відповідає діаметру охоплюваної частини горлечка, причому на поверхні пластини виконані два і більше отвори з можливістю фіксації пляшки з іншої сторони кришкою. Недоліками відомого універсального тримача є те, що для кожного розміру горлечка пляшки або бутля зроблений свій роздільний отвір в іншому місці тримача, і такий тримач може використовуватися тільки для зберігання закріплених пляшок або бутлів з-під води. Найбільш близьким по конструкції та призначенню є тримач пластикової пляшки споживача для пристрою розливу води, описаний у патенті на корисну модель Російської Федерації №117415, опублікованому 27.06.2012 p., МПК В67С 3/00, згідно з яким тримач пластикової пляшки споживача для пристрою розливу води містить вхідний прохід для нижньої частини горлечка пляшки шириною, що забезпечує вільне переміщення уздовж його пляшки до елемента стопоріння, виконаного у формі півкола, що повторює зовнішній контур нижньої частини горлечка пляшки, причому, вхідний прохід для нижньої частини горлечка пляшки споживача і стопорний пристрій виконані з дроту з наступним утворенням дротом площадки в горизонтальній площині для посуду споживача. Площадка виконана симетричною щодо вертикальної площини симетрії вхідного проходу. Додатково містить стійки, розташовані під прямим кутом до площадки і виконані за одне ціле з нею. Загальними суттєвими ознаками є те, що універсальний тримач для тари з полімерних матеріалів для пристрою розливу води, містить вхідний прохід для горлечка пляшки шириною, що забезпечує вільне переміщення уздовж нього пляшки до стопоріння, виконаного у формі півкола, що повторює зовнішній контур нижньої частини горлечка пляшки. Недоліками відомого тримача, є неможливість утримання пляшок та бутлів з полімерних матеріалів з різними розмірами горлечка, та недостатня міцність для утримування бутлів ємністю більше 5 літрів. Задачею корисної моделі є створення універсального тримача для пляшок та бутлів з полімерних матеріалів, простого по конструкції, такого, що забезпечує надійне утримання різних по розміру пляшок та бутлів. Суттєвими ознаками є те, що універсальний тримач для тари з полімерних матеріалів для пристрою розливу води містить вхідний прохід для горлечка пляшки шириною, що забезпечує вільне переміщення уздовж нього пляшки до стопоріння, виконаного у формі півкола, що повторює зовнішній контур нижньої частини горлечка пляшки, причому вхідний прохід виконаний у основній пластині, як наскрізний виріз, в якому закруглення по радіусу переходить в дотичні, розташовані спочатку паралельно між собою потім з розширенням на відкритій кромці, причому основна пластина має не менше одної відігнутої кріпильної кромки з можливістю кріплення на пристрої, та на основній пластині встановлено не менше одної додаткової пластини з меншим радіусом наскрізного вирізу вхідного проходу. Додаткова пластина має консольні виступи та знаходиться в зчепленні з основною пластиною з можливістю розвороту відносно місця зчеплення, та встановлена над основною пластиною. З боку відкритої кромки вхідного проходу відігнута кріпильна кромка знаходиться за додатковим вирізом, який є продовженням вхідного проходу та дорівнює його максимальній ширині, а бокові сторони основної пластини в зоні додаткового вирізу відігнуті відносно її захватної частини. 1 UA 80753 U 5 10 15 20 25 30 35 40 45 50 55 Відмітними суттєвими ознаками дійсними у всіх випадках є те, що вхідний прохід виконаний у основній пластині як наскрізний виріз, в якому закруглення по радіусу переходить в дотичні, розташовані спочатку паралельно між собою потім з розширенням на відкритій кромці, причому основна пластина має не менше одної відігнутої кріпильної кромки з можливістю кріплення на пристрої, та на основній пластині встановлено не менше одної додаткової пластини з меншим радіусом наскрізного вирізу вхідного проходу. Відмітними суттєвими ознаками, дійсними в окремих випадках, є те, що додаткова пластина має консольні виступи та знаходиться в зчепленні з основною пластиною з можливістю розвороту відносно місця зчеплення, та встановлена над основною пластиною. З боку відкритої кромки вхідного проходу відігнута кріпильна кромка знаходиться за додатковим вирізом, який є продовженням вхідного проходу та дорівнює його максимальній ширині, а бокові сторони основної пластини в зоні додаткового вирізу відігнуті відносно її захватної частини. Створений універсальний тримач для пляшок та бутлів з полімерних матеріалів, так як в ньому є можливість закріплення пляшок та бутлів з різними діаметрами горлечка і при цьому горлечко тари знаходиться на одному і тому ж місці. Який має просту конструкцію, так як вхідний прохід виконаний у основній пластині як наскрізний виріз, та на основній пластині встановлено не менше одної додаткової пластини з меншим радіусом наскрізного вирізу вхідного проходу. Забезпечує надійне утримання різних по розміру пляшок та бутлів, так як закруглення по радіусу переходить в дотичні, розташовані спочатку паралельно між собою, що створює достатню базу для обпирання, а потім з розширенням на відкритій кромці, що допомагає легко завести горлечко в виріз, та основна пластина має не менше одної відігнутої кріпильної кромки з можливістю надійного кріплення на пристрої. На фіг. 1 зображений вигляд збоку на універсальний тримач в положенні для тримання найменшої з типорозмірів тари. На фіг. 2 зображений головний вигляд на універсальний тримач в положенні для тримання найменшої з типорозмірів тари. На фіг. 3 зображений вигляд зверху на універсальний тримач в положенні для тримання найменшої з типорозмірів тари. На фіг. 4 зображена додаткова пластина. На фіг. 5 зображено вигляд збоку на універсальний тримач з піднятою додатковою пластиною, для можливості утримання тари з більшим горлечком. На фіг. 6 зображено вигляд зверху на універсальний тримач з піднятою додатковою пластиною, для можливості утримання тари з більшим горлечком. На фіг. 7 зображено розворот основної пластини. Універсальний тримач для тари з полімерних матеріалів для пристрою розливу води має в горизонтальній захватній частині 1 основної пластини 2 вхідний прохід 3, виконаний у основній пластині 2 як наскрізний виріз, в якому закруглення 4, по радіусу яке дорівнює розміру горлечка більшої тари (наприклад, радіус 22,5 мм), наприклад 18,9-літрового бутля з полікарбонату або поліетилентерфталату, та переходить в дотичні 5, які розташовані паралельно між собою, а потім дотичні 6 з розширенням на відкритій кромці, причому основна пластина 2 має відігнуті кріпильної кромки 7 з можливістю кріплення на пристрої. На основній пластині 2 встановлена додаткова пластина 8 з радіусом 9 (наприклад, радіус 13,5 мм) наскрізного вирізу вхідного проходу утвореного дотичними 10 та 11, наприклад під пляшки з полімерних матеріалів від 0,5 до 3 літрів. Додаткова пластина має консольні виступи 12 та знаходиться в зчепленні з елементами 13 основної пластини 2 з можливістю розвороту відносно місця зчеплення, та встановлена над основною пластиною 2. З боку відкритої кромки вхідного проходу 3 відігнута кріпильна кромка 7 знаходиться за додатковим вирізом 14, який є продовженням вхідного проходу 3 та дорівнює його максимальній ширині, а бокові сторони 15 основної пластини 2 в зоні додаткового вирізу відігнуті відносно її захватної частини 1. У відігнутих кріпильних кромках 7 виконані отвори 16 під гвинти, для можливості кріплення до конструкції автомату для дозованого продажу очищеної питної води. При користуванні, для можливості набрати воду, пляшка підвішується на додатковій пластині 8, своїм кільцевим виступом на горличку, пластина 8 лежить на горизонтальній захватній частині 1 основної пластини 2. А бутлі ємністю від 5 до 20 літрів підвішуються на захватній частині 1 основної пластини 2, для чого додаткова пластина 8 розвертається догори відносно місця кріплення в елементах 13 консольних виступів 12 і не заважає підвісити бутель за горлечко. 60 2 UA 80753 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Універсальний тримач для тари з полімерних матеріалів для пристрою розливу води, який містить вхідний прохід для горлечка пляшки шириною, що забезпечує вільне переміщення уздовж нього пляшки до стопоріння, виконаного у формі півкола, що повторює зовнішній контур нижньої частини горлечка пляшки, який відрізняється тим, що вхідний прохід виконаний у основній пластині як наскрізний виріз, в якому закруглення по радіусу переходить в дотичні, розташовані спочатку паралельно між собою, потім з розширенням на відкритій кромці, причому основна пластина має не менше одної відігнутої кріпильної кромки з можливістю кріплення на пристрої, та на основній пластині встановлено не менше одної додаткової пластини з меншим радіусом наскрізного вирізу вхідного проходу. 2. Універсальний тримач за п. 1, який відрізняється тим, що додаткова пластина має консольні виступи та знаходиться в зчепленні з основною пластиною з можливістю розвороту відносно місця зчеплення, та встановлена над основною пластиною. 3. Універсальний тримач за п. 1, який відрізняється тим, що з боку відкритої кромки вхідного проходу відігнута кріпильна кромка знаходиться за додатковим вирізом, який є продовженням вхідного проходу та дорівнює його максимальній ширині, а бокові сторони основної пластини в зоні додаткового вирізу відігнуті відносно її захватної частини. 3 UA 80753 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
