Імітатор сигналів радіовисотоміра прв-13
Номер патенту: 80965
Опубліковано: 10.06.2013
Автори: Яровий Сергій Володимирович, Скуратівський Тарас Анатолійович, Адамович Олександр Олексійович
Формула / Реферат

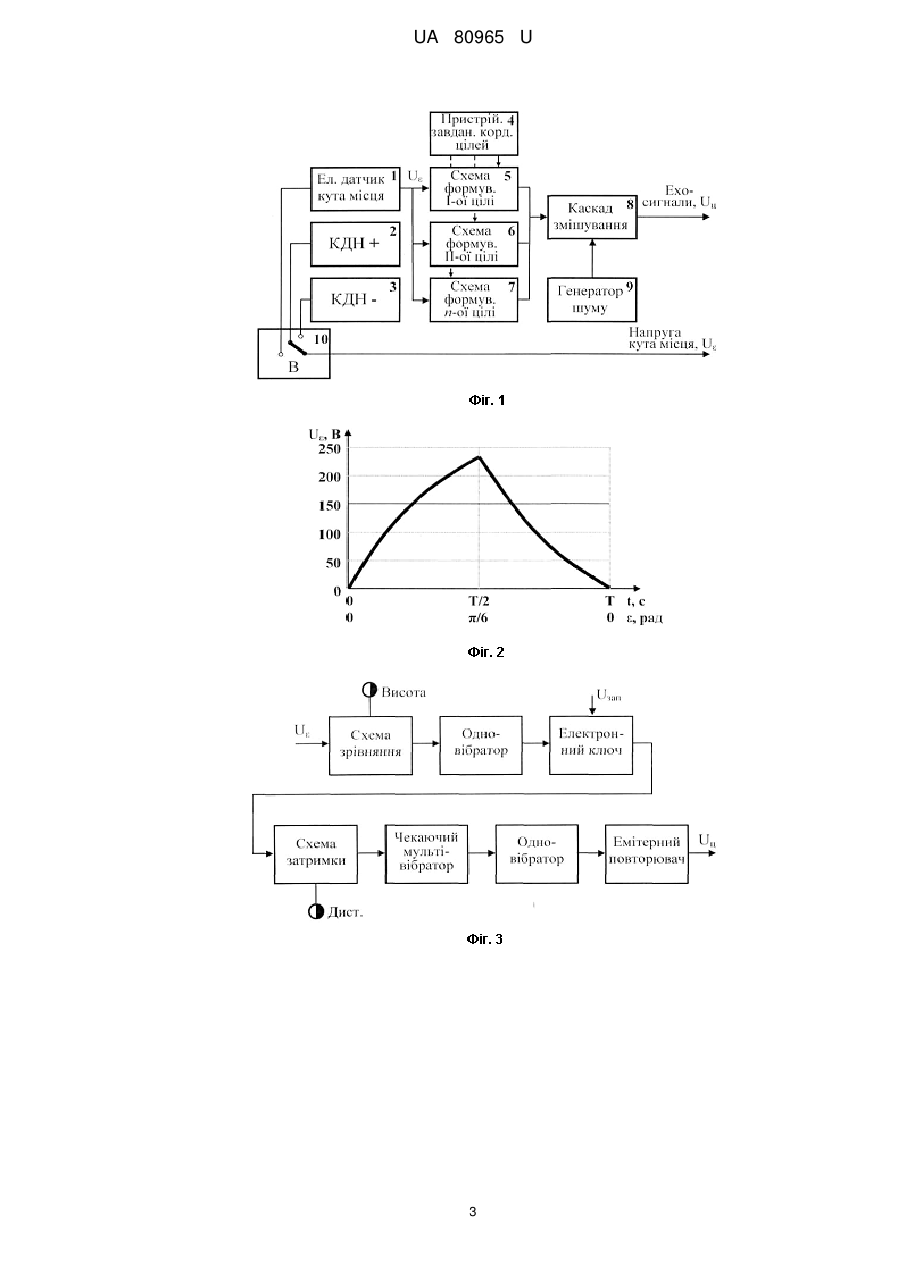

Імітатор сигналів радіовисотоміра ПРВ-13, який містить електричний датчик кута місця, схему формування I-ої цілі, схему формування ІІ-ої цілі, генератор шуму, перемикач режиму роботи В, контрольний дільник напруги КДН +, контрольний дільник напруги КДН -, каскад змішування, який відрізняється тим, що додатково введено схему формування n-ої цілі і пристрій задання координат цілей.
Текст

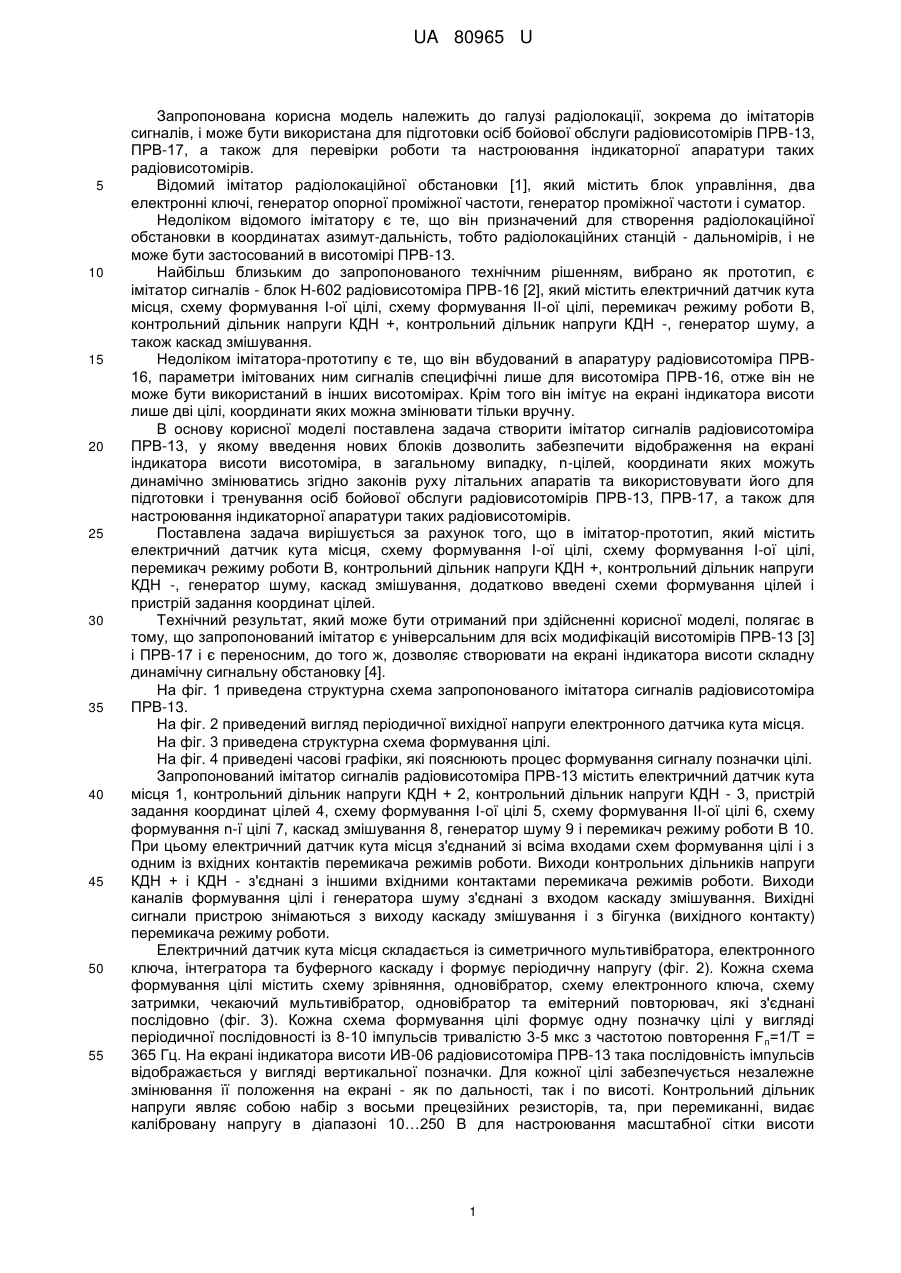

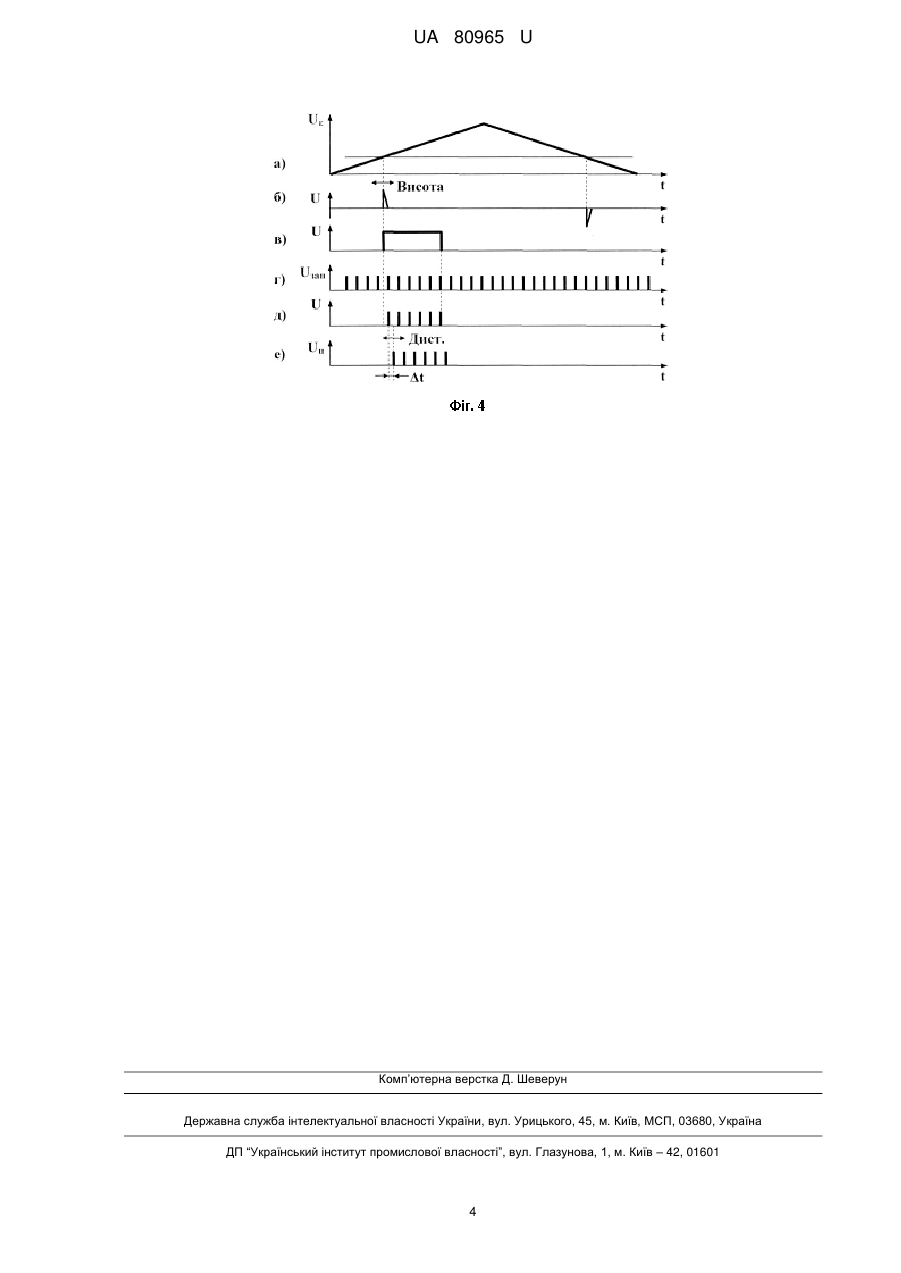

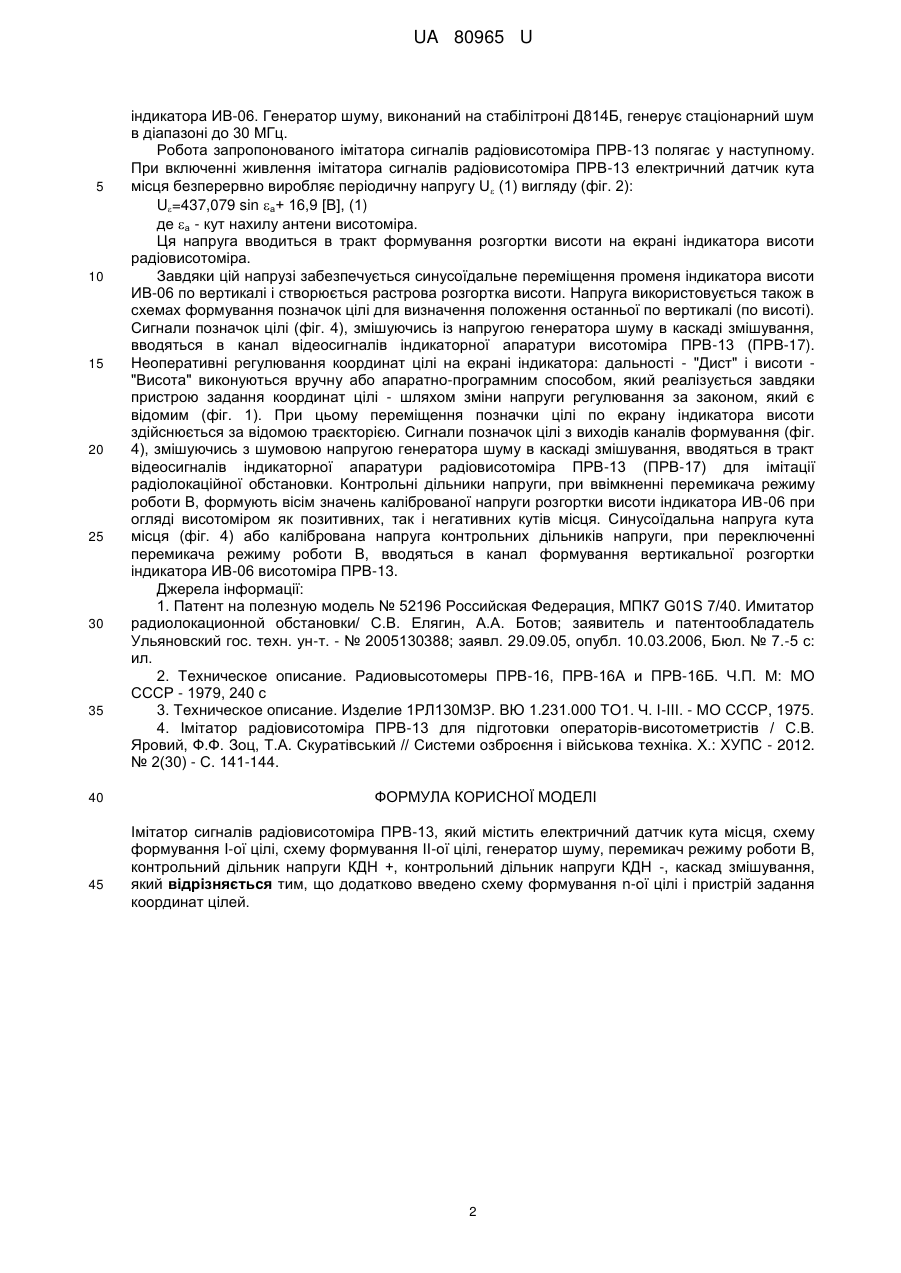

Реферат: Імітатор сигналів радіовисотоміра ПРВ-13 містить електричний датчик кута місця, схему формування I-ої цілі, схему формування ІІ-ої цілі, генератор шуму, перемикач режиму роботи В, контрольний дільник напруги КДН +, контрольний дільник напруги КДН -, каскад змішування. Додатково введено схему формування n-ої цілі і пристрій задання координат цілей. UA 80965 U (54) ІМІТАТОР СИГНАЛІВ РАДІОВИСОТОМІРА ПРВ-13 UA 80965 U UA 80965 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель належить до галузі радіолокації, зокрема до імітаторів сигналів, і може бути використана для підготовки осіб бойової обслуги радіовисотомірів ПРВ-13, ПРВ-17, а також для перевірки роботи та настроювання індикаторної апаратури таких радіовисотомірів. Відомий імітатор радіолокаційної обстановки [1], який містить блок управління, два електронні ключі, генератор опорної проміжної частоти, генератор проміжної частоти і суматор. Недоліком відомого імітатору є те, що він призначений для створення радіолокаційної обстановки в координатах азимут-дальність, тобто радіолокаційних станцій - дальномірів, і не може бути застосований в висотомірі ПРВ-13. Найбільш близьким до запропонованого технічним рішенням, вибрано як прототип, є імітатор сигналів - блок Н-602 радіовисотоміра ПРВ-16 [2], який містить електричний датчик кута місця, схему формування I-ої цілі, схему формування ІІ-ої цілі, перемикач режиму роботи В, контрольний дільник напруги КДН +, контрольний дільник напруги КДН -, генератор шуму, а також каскад змішування. Недоліком імітатора-прототипу є те, що він вбудований в апаратуру радіовисотоміра ПРВ16, параметри імітованих ним сигналів специфічні лише для висотоміра ПРВ-16, отже він не може бути використаний в інших висотомірах. Крім того він імітує на екрані індикатора висоти лише дві цілі, координати яких можна змінювати тільки вручну. В основу корисної моделі поставлена задача створити імітатор сигналів радіовисотоміра ПРВ-13, у якому введення нових блоків дозволить забезпечити відображення на екрані індикатора висоти висотоміра, в загальному випадку, n-цілей, координати яких можуть динамічно змінюватись згідно законів руху літальних апаратів та використовувати його для підготовки і тренування осіб бойової обслуги радіовисотомірів ПРВ-13, ПРВ-17, а також для настроювання індикаторної апаратури таких радіовисотомірів. Поставлена задача вирішується за рахунок того, що в імітатор-прототип, який містить електричний датчик кута місця, схему формування I-ої цілі, схему формування I-ої цілі, перемикач режиму роботи В, контрольний дільник напруги КДН +, контрольний дільник напруги КДН -, генератор шуму, каскад змішування, додатково введені схеми формування цілей і пристрій задання координат цілей. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає в тому, що запропонований імітатор є універсальним для всіх модифікацій висотомірів ПРВ-13 [3] і ПРВ-17 і є переносним, до того ж, дозволяє створювати на екрані індикатора висоти складну динамічну сигнальну обстановку [4]. На фіг. 1 приведена структурна схема запропонованого імітатора сигналів радіовисотоміра ПРВ-13. На фіг. 2 приведений вигляд періодичної вихідної напруги електронного датчика кута місця. На фіг. 3 приведена структурна схема формування цілі. На фіг. 4 приведені часові графіки, які пояснюють процес формування сигналу позначки цілі. Запропонований імітатор сигналів радіовисотоміра ПРВ-13 містить електричний датчик кута місця 1, контрольний дільник напруги КДН + 2, контрольний дільник напруги КДН - 3, пристрій задання координат цілей 4, схему формування I-ої цілі 5, схему формування ІІ-ої цілі 6, схему формування n-ї цілі 7, каскад змішування 8, генератор шуму 9 і перемикач режиму роботи В 10. При цьому електричний датчик кута місця з'єднаний зі всіма входами схем формування цілі і з одним із вхідних контактів перемикача режимів роботи. Виходи контрольних дільників напруги КДН + і КДН - з'єднані з іншими вхідними контактами перемикача режимів роботи. Виходи каналів формування цілі і генератора шуму з'єднані з входом каскаду змішування. Вихідні сигнали пристрою знімаються з виходу каскаду змішування і з бігунка (вихідного контакту) перемикача режиму роботи. Електричний датчик кута місця складається із симетричного мультивібратора, електронного ключа, інтегратора та буферного каскаду і формує періодичну напругу (фіг. 2). Кожна схема формування цілі містить схему зрівняння, одновібратор, схему електронного ключа, схему затримки, чекаючий мультивібратор, одновібратор та емітерний повторювач, які з'єднані послідовно (фіг. 3). Кожна схема формування цілі формує одну позначку цілі у вигляді періодичної послідовності із 8-10 імпульсів тривалістю 3-5 мкс з частотою повторення F п=1/Т = 365 Гц. На екрані індикатора висоти ИВ-06 радіовисотоміра ПРВ-13 така послідовність імпульсів відображається у вигляді вертикальної позначки. Для кожної цілі забезпечується незалежне змінювання її положення на екрані - як по дальності, так і по висоті. Контрольний дільник напруги являє собою набір з восьми прецезійних резисторів, та, при перемиканні, видає калібровану напругу в діапазоні 10…250 В для настроювання масштабної сітки висоти 1 UA 80965 U 5 10 15 20 25 30 35 40 45 індикатора ИВ-06. Генератор шуму, виконаний на стабілітроні Д814Б, генерує стаціонарний шум в діапазоні до 30 МГц. Робота запропонованого імітатора сигналів радіовисотоміра ПРВ-13 полягає у наступному. При включенні живлення імітатора сигналів радіовисотоміра ПРВ-13 електричний датчик кута місця безперервно виробляє періодичну напругу U (1) вигляду (фіг. 2): U=437,079 sin а+ 16,9 [В], (1) де а - кут нахилу антени висотоміра. Ця напруга вводиться в тракт формування розгортки висоти на екрані індикатора висоти радіовисотоміра. Завдяки цій напрузі забезпечується синусоїдальне переміщення променя індикатора висоти ИВ-06 по вертикалі і створюється растрова розгортка висоти. Напруга використовується також в схемах формування позначок цілі для визначення положення останньої по вертикалі (по висоті). Сигнали позначок цілі (фіг. 4), змішуючись із напругою генератора шуму в каскаді змішування, вводяться в канал відеосигналів індикаторної апаратури висотоміра ПРВ-13 (ПРВ-17). Неоперативні регулювання координат цілі на екрані індикатора: дальності - "Дист" і висоти "Висота" виконуються вручну або апаратно-програмним способом, який реалізується завдяки пристрою задання координат цілі - шляхом зміни напруги регулювання за законом, який є відомим (фіг. 1). При цьому переміщення позначки цілі по екрану індикатора висоти здійснюється за відомою траєкторією. Сигнали позначок цілі з виходів каналів формування (фіг. 4), змішуючись з шумовою напругою генератора шуму в каскаді змішування, вводяться в тракт відеосигналів індикаторної апаратури радіовисотоміра ПРВ-13 (ПРВ-17) для імітації радіолокаційної обстановки. Контрольні дільники напруги, при ввімкненні перемикача режиму роботи В, формують вісім значень каліброваної напруги розгортки висоти індикатора ИВ-06 при огляді висотоміром як позитивних, так і негативних кутів місця. Синусоїдальна напруга кута місця (фіг. 4) або калібрована напруга контрольних дільників напруги, при переключенні перемикача режиму роботи В, вводяться в канал формування вертикальної розгортки індикатора ИВ-06 висотоміра ПРВ-13. Джерела інформації: 1. Патент на полезную модель № 52196 Российская Федерация, МПК7 G01S 7/40. Имитатор радиолокационной обстановки/ С.В. Елягин, А.А. Ботов; заявитель и патентообладатель Ульяновский гос. техн. ун-т. - № 2005130388; заявл. 29.09.05, опубл. 10.03.2006, Бюл. № 7.-5 с: ил. 2. Техническое описание. Радиовысотомеры ПРВ-16, ПРВ-16А и ПРВ-16Б. Ч.П. М: МО СССР - 1979, 240 с 3. Техническое описание. Изделие 1РЛ130М3Р. ВЮ 1.231.000 ТО1. Ч. I-ІII. - МО СССР, 1975. 4. Імітатор радіовисотоміра ПРВ-13 для підготовки операторів-висотометристів / С.В. Яровий, Ф.Ф. Зоц, Т.А. Скуратівський // Системи озброєння і військова техніка. X.: ХУПС - 2012. № 2(30) - С. 141-144. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Імітатор сигналів радіовисотоміра ПРВ-13, який містить електричний датчик кута місця, схему формування I-ої цілі, схему формування ІІ-ої цілі, генератор шуму, перемикач режиму роботи В, контрольний дільник напруги КДН +, контрольний дільник напруги КДН -, каскад змішування, який відрізняється тим, що додатково введено схему формування n-ої цілі і пристрій задання координат цілей. 2 UA 80965 U 3 UA 80965 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Назва патенту англійськоюSimulator of signals of a radio altimeter
Автори англійськоюYarovyi Serhii Volodymyrovych, Adamovych Oleksandr Oleksiiovych, Skurativskyi Taras Anatoliiovych
Назва патенту російськоюИмитатор сигналов радиовысотомера прв-13
Автори російськоюЯровой Сергей Владимирович, Адамович Александр Алексеевич, Скуратовский Тарас Анатолиевич
МПК / Мітки
Мітки: радіовисотоміра, сигналів, прв-13, імітатор
