Комплект для лікування і корекції еректильної дисфункції

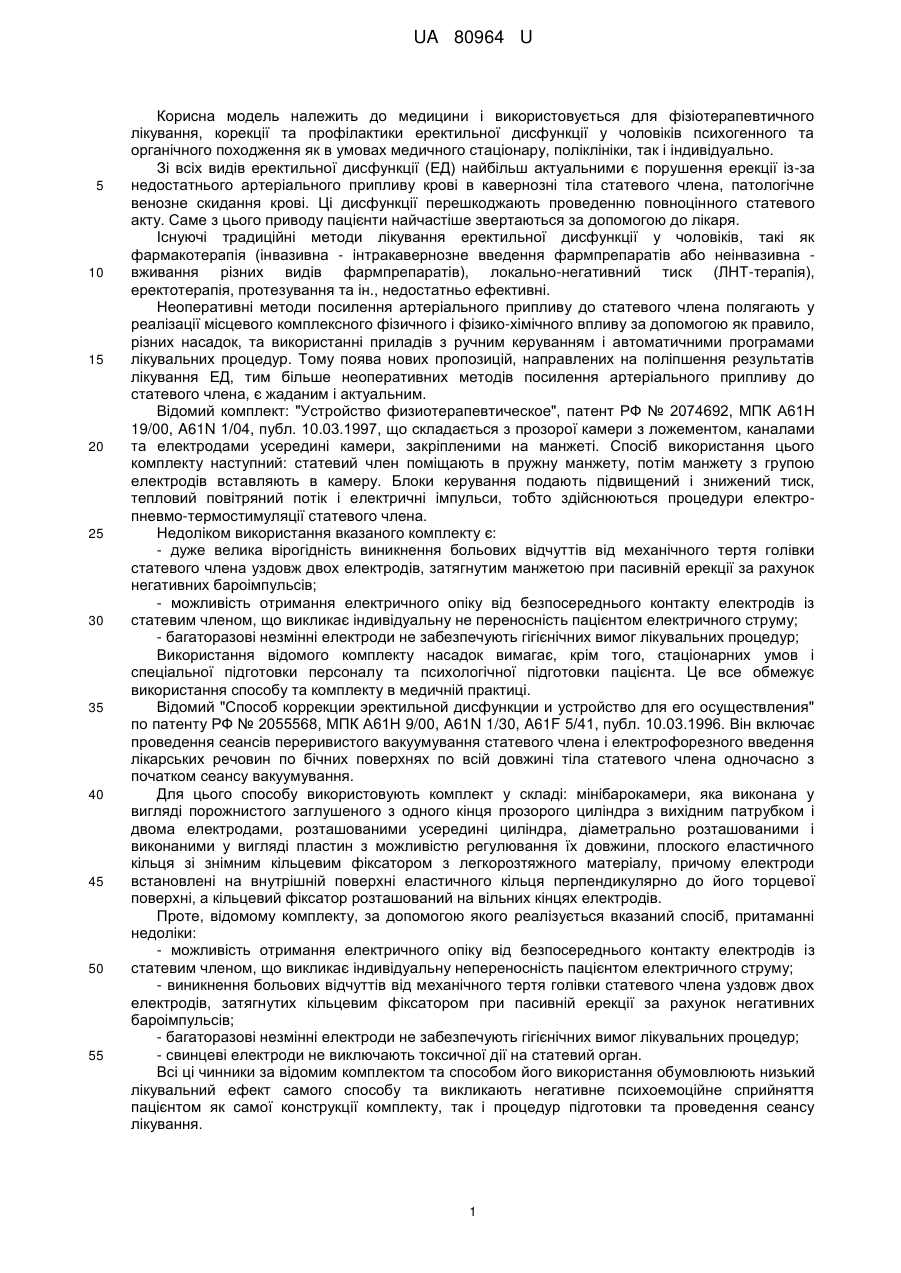

Реферат: UA 80964 U UA 80964 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини і використовується для фізіотерапевтичного лікування, корекції та профілактики еректильної дисфункції у чоловіків психогенного та органічного походження як в умовах медичного стаціонару, поліклініки, так і індивідуально. Зі всіх видів еректильної дисфункції (ЕД) найбільш актуальними є порушення ерекції із-за недостатнього артеріального припливу крові в кавернозні тіла статевого члена, патологічне венозне скидання крові. Ці дисфункції перешкоджають проведенню повноцінного статевого акту. Саме з цього приводу пацієнти найчастіше звертаються за допомогою до лікаря. Існуючі традиційні методи лікування еректильної дисфункції у чоловіків, такі як фармакотерапія (інвазивна - інтракавернозне введення фармпрепаратів або неінвазивна вживання різних видів фармпрепаратів), локально-негативний тиск (ЛНТ-терапія), еректотерапія, протезування та ін., недостатньо ефективні. Неоперативні методи посилення артеріального припливу до статевого члена полягають у реалізації місцевого комплексного фізичного і фізико-хімічного впливу за допомогою як правило, різних насадок, та використанні приладів з ручним керуванням і автоматичними програмами лікувальних процедур. Тому поява нових пропозицій, направлених на поліпшення результатів лікування ЕД, тим більше неоперативних методів посилення артеріального припливу до статевого члена, є жаданим і актуальним. Відомий комплект: "Устройство физиотерапевтическое", патент РФ № 2074692, МПК А61Н 19/00, A61N 1/04, публ. 10.03.1997, що складається з прозорої камери з ложементом, каналами та електродами усередині камери, закріпленими на манжеті. Спосіб використання цього комплекту наступний: статевий член поміщають в пружну манжету, потім манжету з групою електродів вставляють в камеру. Блоки керування подають підвищений і знижений тиск, тепловий повітряний потік і електричні імпульси, тобто здійснюються процедури електропневмо-термостимуляції статевого члена. Недоліком використання вказаного комплекту є: - дуже велика вірогідність виникнення больових відчуттів від механічного тертя голівки статевого члена уздовж двох електродів, затягнутим манжетою при пасивній ерекції за рахунок негативних бароімпульсів; - можливість отримання електричного опіку від безпосереднього контакту електродів із статевим членом, що викликає індивідуальну не переносність пацієнтом електричного струму; - багаторазові незмінні електроди не забезпечують гігієнічних вимог лікувальних процедур; Використання відомого комплекту насадок вимагає, крім того, стаціонарних умов і спеціальної підготовки персоналу та психологічної підготовки пацієнта. Це все обмежує використання способу та комплекту в медичній практиці. Відомий "Способ коррекции эректильной дисфункции и устройство для его осуществления" по патенту РФ № 2055568, МПК А61Н 9/00, A61N 1/30, A61F 5/41, публ. 10.03.1996. Він включає проведення сеансів переривистого вакуумування статевого члена і електрофорезного введення лікарських речовин по бічних поверхнях по всій довжині тіла статевого члена одночасно з початком сеансу вакуумування. Для цього способу використовують комплект у складі: мінібарокамери, яка виконана у вигляді порожнистого заглушеного з одного кінця прозорого циліндра з вихідним патрубком і двома електродами, розташованими усередині циліндра, діаметрально розташованими і виконаними у вигляді пластин з можливістю регулювання їх довжини, плоского еластичного кільця зі знімним кільцевим фіксатором з легкорозтяжного матеріалу, причому електроди встановлені на внутрішній поверхні еластичного кільця перпендикулярно до його торцевої поверхні, а кільцевий фіксатор розташований на вільних кінцях електродів. Проте, відомому комплекту, за допомогою якого реалізується вказаний спосіб, притаманні недоліки: - можливість отримання електричного опіку від безпосереднього контакту електродів із статевим членом, що викликає індивідуальну непереносність пацієнтом електричного струму; - виникнення больових відчуттів від механічного тертя голівки статевого члена уздовж двох електродів, затягнутих кільцевим фіксатором при пасивній ерекції за рахунок негативних бароімпульсів; - багаторазові незмінні електроди не забезпечують гігієнічних вимог лікувальних процедур; - свинцеві електроди не виключають токсичної дії на статевий орган. Всі ці чинники за відомим комплектом та способом його використання обумовлюють низький лікувальний ефект самого способу та викликають негативне психоемоційне сприйняття пацієнтом як самої конструкції комплекту, так і процедур підготовки та проведення сеансу лікування. 1 UA 80964 U 5 10 15 20 25 30 35 40 45 50 55 60 Найбільш близьким є комплект в Апараті для лікування і реабілітації сексуальних порушень у чоловіків, серії SW-3501 компанії Sanwe medical equipment (http://www.sanwe.ru), який одночасно здійснює локальну декомпресію на ділянці статевого члена, масаж з розчинами лікувальних препаратів та електростимуляцію акупунктурних точок, каналів та меридіанів згідно з традиційною китайською медициною. Комплект містить вакуумну колбу, яка має патрубки для підключення вакууму та підводу рідини, два електроди, які використовують для електростимуляції та розташовують на тілі пацієнта. Недоліком використання вказаного комплекту є відсутність електродів для здійснення електрофорезу у вакуумній колбі, які б унеможливлювали отримання електричного опіку від безпосереднього контакту електродів із статевим членом, що викликає індивідуальну непереносність пацієнтом електричного струму, та виключали б можливість механічного тертя при пасивній ерекції. Крім цього, відсутня можливість встановлення та утримання електродів у вакуумній колбі. В основу корисної моделі поставлена задача розробити комплект для лікування і корекції еректильної дисфункції, який би забезпечив проходження електричного струму у вакуумній колбі, але виключив би можливість електричних опіків та механічного тертя статевого члена електродами. Другою задачею для комплекту є встановлення та утримання електрода на вакуумній колбі. Поставлена задача вирішується тим, що комплект включає вакуумну колбу з патрубками для підключення вакууму та підводу рідини, перший та другий електроди, в якому, згідно з корисною моделлю, перший електрод розташовується зовні вакуумної колби, на патрубку підводу рідини, причому перший електрод має вигляд металевого патрубка та механічно з'єднаний із патрубком підводу рідини за допомогою еластичного діелектричного патрубка. Одночасне проведення електростимуляції біологічно активних точок, каналів і зон із одночасним здійсненням електрофорезу статевого члена в рідині з розчинами лікувальних препаратів активує та балансує більшу частину механізму виникнення ерекції у чоловіків: спинний мозок - судини статевого члена - тканини статевого члена. Лікувальний ефект досягається в результаті сумації терапевтичної дії електростимуляції, електрофорезу та міотропної дії вазоактивних лікувальних препаратів. Відсутність безпосереднього контакту електрода зі статевим членом практично виключає опіки електричним струмом, та знижує відчуття больового впливу від електричного струму. Контактування електрода в вакуумній колбі виключно із розчином лікувальних препаратів в рідині дає можливість "м'якого" рівномірного електро- та лікувального впливу на статевий член, що знижує відчуття больового впливу від лікувальних препаратів. Суть корисної моделі пояснює креслення. На кресленні - комплект в розрізі Позицією 1 позначена вакуумна колба, позицією 2 - патрубок для підключення вакууму, позицією 3 - патрубок підводу рідини, позицією 4 - перший електрод, позицією 5 - другий електрод, позицією 6 - провідники від електродів, позицією 6 - діелектричний патрубок. Також, стрілками позначено: А - напрямок введення статевого члена, Б - напрямок підключення вакууму, В - напрямок підводу рідини. Комплект для лікування і корекції еректильної дисфункції за першим варіантом містить вакуумну колбу 1 у вигляді ємності з прозорого матеріалу з патрубком для підключення вакууму 2 на закритій частині та патрубком підводу рідини 3 на бічній поверхні вакуумної колби 1, фіг. 1. Відкрита частина вакуумної колби 1 звернена до пахової області пацієнта, напрямок А. Вакуумна колба 1 з'єднана патрубком для підключення вакууму 2 за допомогою вакуумної трубки з вакуумним насосом - напрямок Б. Також вакуумна колба 1 з'єднана патрубком підводу рідини 3 з ємністю для зберігання рідини з розчином лікувальних препаратів - напрямок В. Але між ними встановлено перший електрод 4, виконаний наприклад у вигляді металевого патрубка та механічно з'єднаний із патрубком підводу рідини 3 за допомогою еластичного діелектричного патрубка 7, фіг. 1. Комплект також містить другий електрод 5, виконаний наприклад у вигляді металевої пластини, та який розташовується на тілі пацієнта - умовно не позначено. Електроди з'єднані з апаратурою керування за допомогою провідників 6. 2 UA 80964 U 5 10 15 20 25 30 35 40 45 50 55 Комплект для лікування і корекції еректильної дисфункції використовують наступним чином. Як апаратурну частину використовують типове сучасне медичне обладнання з ручним або програмним керуванням з набором лікувальних процедур, що забезпечує створення локальної декомпресії - вакууму, у тому числі імпульсного, та керовану подачу негативного тиску до вакуумної колби, зберігання рідини з розчином лікувальних препаратів в ємності, її подачу до вакуумної колби, водний масаж, а також електростимуляцію у вигляді змінного струму або серії імпульсів з керованою амплітудою та формою імпульсів. Наприклад, для цього підходить апарат серії SW-3501 компанії Sanwe medical equipment (http://www.sanwe.ru). При проведенні сеансу лікування спочатку здійснюють локальну дезінфекцію. Далі підключають вакуумну колбу 1 до вакуумного насоса, заповнюють ємність для зберігання рідини розчином лікувальних препаратів, а електроди підключають до апарата електростимуляції та електрофорезу - умовно не позначено. Після цього пацієнт просто вводить свій статевий член в вакуумну колбу 1, напрямок А, фіг. 1. Другий електрод 5 встановлюють паравертебрально в області попереково-тазового відділу хребта пацієнта, або закріплюють на внутрішній поверхні стегна пацієнта за допомогою розтяжних ременів. В деяких випадках, за допомогою персоналу, другий електрод встановлюють ректально. Пацієнт утримує руками саму вакуумну колбу 1. Щільне притиснення вакуумної колби до тіла пацієнта забезпечує герметизацію вакуумної колби 1 в будь-яких комфортних положеннях пацієнта - лежачи, сидячи та інші. Після початку подачі вакууму (локальної декомпресії), напрямок Б, здійснюють кероване впорскування теплої рідини з розчином лікувальних препаратів у вакуумну колбу 1, напрямок В, фіг. 1, Після заповнення вакуумної колби 1 рідиною, здійснюють керовану подачу змінного струму або серії імпульсів на електроди 4, 5. Важливо, що б рідина з розчином лікувальних препаратів повинна заповнити вакуумну колбу 1 вище, ніж розташовано патрубок підводу рідини 3 та перший електрод 4. Сучасна медична апаратура дозволяє також одночасне проведення й водного та бульбашкового масажу, а також, здійснювати аудіо та відео вплив на пацієнта для зменшення психоемоційного стресу у нього. По закінченню процедури, видаляють залишки рідини в ємність для зберігання відпрацьованої рідини. Спостереження пацієнтом за поступово наростаючою ерекцією власного статевого члена через стінку прозорої вакуумної колби, тобто включення зорового аналізатора пацієнта, викликає більш виражені позитивні психічні реакції, що максимально забезпечує виникнення і підтримання ерекції наближеною до природної та сприяє швидшому і стійкішому відновленню умовно-рефлекторного механізму статевої функції, появі стійкої потенції. Курс лікування ЕД у чоловіків заявленим комплектом у способі включає 6-12 сеансів в залежності від виду та стадії захворювання (порушення), котрі здійснюють за призначенням лікаря як кожен день, так і через день. Протипоказанням до застосування у пацієнтів із ЕД запропонованого комплекту та способу лікування і корекції еректильної дисфункції слугують загальні протипоказання, які притаманні фізіотерапевтичним процедурам та відповідним супутнім патологіям, але індивідуальна непереносність електричного струму практично відсутня. На теперішній час використання запропонованого комплекту для лікування і корекції еректильної дисфункції у чоловіків здійснено на базі клініки "Мужское здоровье", м. Київ, при лікуванні пацієнтів із різноманітними варіантами ЕД. Результати використання корисної моделі, що заявляється, при клінічній апробації комплекту у способі лікування і корекції еректильної дисфункції показують, що його застосування дозволяє істотно підвищити ефективність лікування ЕД у чоловіків. Так, наприклад середня тривалість лікування пацієнта з ЕД, яка обумовлена захворюваннями нижніх сечових шляхів (хронічний простатит) до отримання позитивного результату скоротилася більш ніж у 2 рази. Пацієнти значно позитивніше сприймають сам комплект та методику лікування та корекції з запропонованим комплектом, що викликає довіру до лікаря та готовність пацієнтів у доведенні лікування до кінця, тобто "комплаенс" (compliance). Підвищується нейро-м'язова проводимість пенильної тканини, збільшується концентрація тестостерона в плазмі крові, в результаті чого досягається ефект максимальної стимуляції кровоточу в статевому члені, який підтримується впродовж тривалого часу, що сприяє відновленню еректильної функції. 3 UA 80964 U 5 Також встановлено, що вплив електричним струмом на основу кореня статевого члена при ерегованому статевому члені активується та відновлюється природний механізм проходження нейроімпульсів та стимулюється дорсальний нерв статевого члена. Простота виготовлення та встановлення першого електрода на вакуумну колбу дозволить налагодити випуск як самих електродів з комплекту та використовувати їх із наявними на ринку сучасними вакуумними колбами, у тому числі, одноразовими, так й дозволить налагодити випуск комплектів у цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Комплект для лікування і корекції еректильної дисфункції, що включає вакуумну колбу з патрубками для підключення вакууму та підводу рідини, перший та другий електроди, який відрізняється тим, що перший електрод розташовують зовні вакуумної колби на патрубку підводу рідини. 2. Комплект для лікування і корекції еректильної дисфункції за п. 1, який відрізняється тим, що перший електрод має вигляд металевого патрубка та механічно з'єднаний із патрубком підводу рідини за допомогою еластичного діелектричного патрубка. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
