Спосіб запобігання обрушенню порід в очисних і підготовчих вибоях

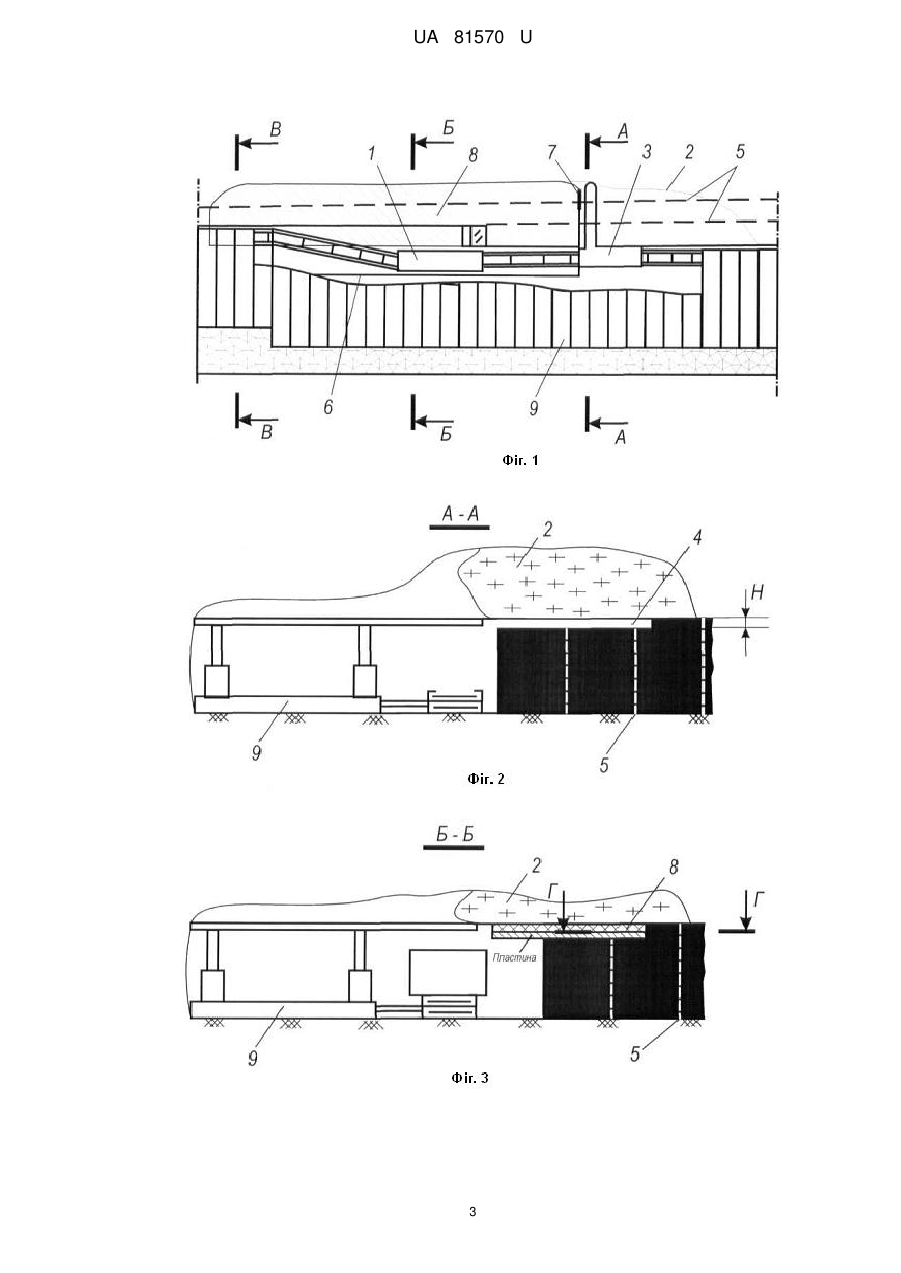

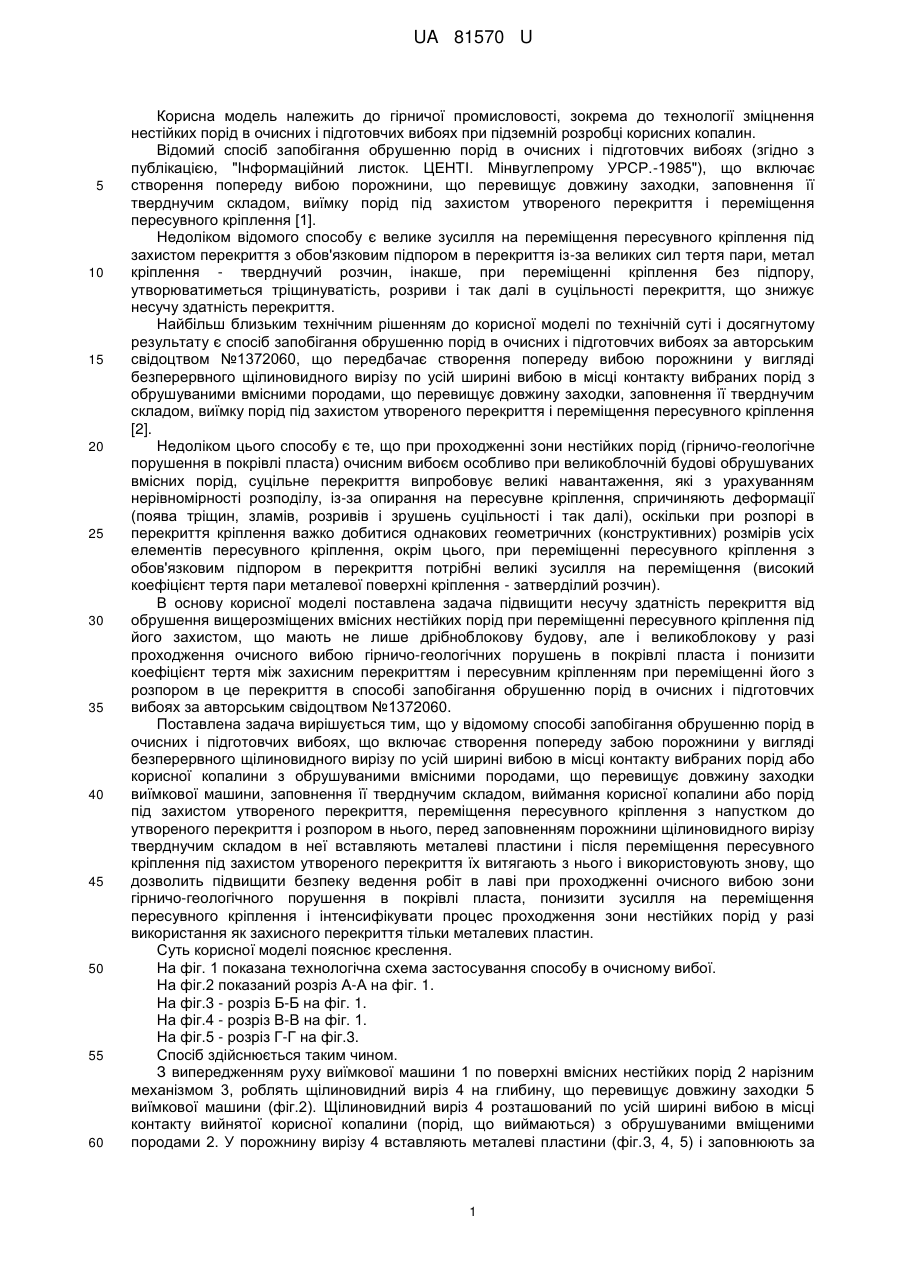

Реферат: Спосіб запобігання обрушенню порід в очисних і підготовчих вибоях включає створення попереду вибою порожнини у вигляді безперервного щілиновидного вирізу по усій ширині вибою в місці контакту вийнятих порід або корисної копалини з обрушуваними вміcними породами, що перевищує довжину заходки виїмкової машини, заповнення її тверднучим складом, виїмку порід або корисної копалини під захистом утвореного перекриття, переміщення пересувного кріплення з напустком до утвореного перекриття і розпором в нього. Перед заповненням порожнини щілиновидного вирізу тверднучим складом в неї вставляють металеві пластини і після переміщення пересувного кріплення під захистом утвореного перекриття їх витягають з нього і використовують знову. UA 81570 U (54) СПОСІБ ЗАПОБІГАННЯ ОБРУШЕННЮ ПОРІД В ОЧИСНИХ І ПІДГОТОВЧИХ ВИБОЯХ UA 81570 U UA 81570 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, зокрема до технології зміцнення нестійких порід в очисних і підготовчих вибоях при підземній розробці корисних копалин. Відомий спосіб запобігання обрушенню порід в очисних і підготовчих вибоях (згідно з публікацією, "Інформаційний листок. ЦЕНТІ. Мінвуглепрому УРСР.-1985"), що включає створення попереду вибою порожнини, що перевищує довжину заходки, заповнення її тверднучим складом, виїмку порід під захистом утвореного перекриття і переміщення пересувного кріплення [1]. Недоліком відомого способу є велике зусилля на переміщення пересувного кріплення під захистом перекриття з обов'язковим підпором в перекриття із-за великих сил тертя пари, метал кріплення - тверднучий розчин, інакше, при переміщенні кріплення без підпору, утворюватиметься тріщинуватість, розриви і так далі в суцільності перекриття, що знижує несучу здатність перекриття. Найбільш близьким технічним рішенням до корисної моделі по технічній суті і досягнутому результату є спосіб запобігання обрушенню порід в очисних і підготовчих вибоях за авторським свідоцтвом №1372060, що передбачає створення попереду вибою порожнини у вигляді безперервного щілиновидного вирізу по усій ширині вибою в місці контакту вибраних порід з обрушуваними вмісними породами, що перевищує довжину заходки, заповнення її тверднучим складом, виїмку порід під захистом утвореного перекриття і переміщення пересувного кріплення [2]. Недоліком цього способу є те, що при проходженні зони нестійких порід (гірничо-геологічне порушення в покрівлі пласта) очисним вибоєм особливо при великоблочній будові обрушуваних вмісних порід, суцільне перекриття випробовує великі навантаження, які з урахуванням нерівномірності розподілу, із-за опирання на пересувне кріплення, спричиняють деформації (поява тріщин, зламів, розривів і зрушень суцільності і так далі), оскільки при розпорі в перекриття кріплення важко добитися однакових геометричних (конструктивних) розмірів усіх елементів пересувного кріплення, окрім цього, при переміщенні пересувного кріплення з обов'язковим підпором в перекриття потрібні великі зусилля на переміщення (високий коефіцієнт тертя пари металевої поверхні кріплення - затверділий розчин). В основу корисної моделі поставлена задача підвищити несучу здатність перекриття від обрушення вищерозміщених вмісних нестійких порід при переміщенні пересувного кріплення під його захистом, що мають не лише дрібноблокову будову, але і великоблокову у разі проходження очисного вибою гірничо-геологічних порушень в покрівлі пласта і понизити коефіцієнт тертя між захисним перекриттям і пересувним кріпленням при переміщенні його з розпором в це перекриття в способі запобігання обрушенню порід в очисних і підготовчих вибоях за авторським свідоцтвом №1372060. Поставлена задача вирішується тим, що у відомому способі запобігання обрушенню порід в очисних і підготовчих вибоях, що включає створення попереду забою порожнини у вигляді безперервного щілиновидного вирізу по усій ширині вибою в місці контакту вибраних порід або корисної копалини з обрушуваними вмісними породами, що перевищує довжину заходки виїмкової машини, заповнення її тверднучим складом, виймання корисної копалини або порід під захистом утвореного перекриття, переміщення пересувного кріплення з напустком до утвореного перекриття і розпором в нього, перед заповненням порожнини щілиновидного вирізу тверднучим складом в неї вставляють металеві пластини і після переміщення пересувного кріплення під захистом утвореного перекриття їх витягають з нього і використовують знову, що дозволить підвищити безпеку ведення робіт в лаві при проходженні очисного вибою зони гірничо-геологічного порушення в покрівлі пласта, понизити зусилля на переміщення пересувного кріплення і інтенсифікувати процес проходження зони нестійких порід у разі використання як захисного перекриття тільки металевих пластин. Суть корисної моделі пояснює креслення. На фіг. 1 показана технологічна схема застосування способу в очисному вибої. На фіг.2 показаний розріз А-А на фіг. 1. На фіг.3 - розріз Б-Б на фіг. 1. На фіг.4 - розріз В-В на фіг. 1. На фіг.5 - розріз Г-Г на фіг.3. Спосіб здійснюється таким чином. З випередженням руху виїмкової машини 1 по поверхні вмісних нестійких порід 2 нарізним механізмом 3, роблять щілиновидний виріз 4 на глибину, що перевищує довжину заходки 5 виїмкової машини (фіг.2). Щілиновидний виріз 4 розташований по усій ширині вибою в місці контакту вийнятої корисної копалини (порід, що виймаються) з обрушуваними вміщеними породами 2. У порожнину вирізу 4 вставляють металеві пластини (фіг.3, 4, 5) і заповнюють за 1 UA 81570 U 5 10 15 20 25 30 35 усім обсягом тверднучим розчином, що подається по трубопроводу 6 через спеціальний завантажувальний пристрій 7. Витягання корисної копалини здійснюється під утвореним після тверднення розчину суцільним перекриттям 8, сюди ж переміщається пересувне кріплення 9 з напустком до утвореного перекриття і з розпором в нього. Утримання від обрушення нестійких порід в призабійній зоні досягається за рахунок утворення в первинний період консольною, а потім такою, що спирається на пересувне кріплення 9 плити (суцільного перекриття), сполученої адгезійними силами зв'язку з вищерозміщеними породами і з металевими пластинами (фіг.3, 4), не пов'язаними з нею адгезійними силами (металева поверхня - затверділий розчин). Після переміщення пересувного кріплення 9 під захистом утвореного перекриття 8, у разі продовження гірничо-геологічного порушення в покрівлі, відокремлені від перекриття 8 металеві пластини витягають і використовують знову аналогічно вищеописаному. Для зменшення адгезійних сил зв'язку і зниження коефіцієнта тертя при переміщенні пересувного кріплення 9 з підпором в перекриття 8, поверхні металевих пластин можуть бути оброблені, наприклад, індустріальним маслом. У разі проходження очисного вибою гірничо-геологічного порушення в покрівлі пласта з характером дрібноблокової будови обрушуваних (нестійких) вмісних порід 2 можливий варіант використання тільки металевих пластин як захисного перекриття 8 без заповнення порожнини вирізу 4 тверднучим складом. Для цього щілиновидний виріз 4 виконують нарізним механізмом 3 з меншою висотою Н (фіг.2). Таким чином, встановлюючи в порожнину щілиновидного вирізу до її заповнення тверднучим розчином металеві пластини і використовуючи їх знову, витягаючи ці пластини з перекриття після переміщення пересувного кріплення під утвореним перекриттям в пропонованому способі, дозволить збільшити несучу здатність захисного перекриття, за рахунок використання пружних і міцнісних властивостей металевих пластин, і їх властивостей як "підкладки", зменшити коефіцієнт тертя, за рахунок пари металева поверхня кріплення металева пластина, при переміщенні пересувного кріплення з обов'язковим підпором кріплення в перекриття, тим самим понизивши зусилля на переміщення кріплення, що в сукупності підвищує безпеку ведення робіт в лаві при проходженні очисного вибою зони гірничогеологічних порушень в покрівлі пласта та інтенсивність процесу проходження вибою зони нестійких порід, у разі використання як захисного перекриття тільки металевих пластин. Джерела інформації: 1. Сальников В.К., Морозов С.П., Данильченко И.М. Опыт химического анкерования в очистных и подготовительных забоях. // Информационный листок. ЦБНТИ. Минуглепрома УССР.-1985. 2. Авторское свидетельство СССР №1372060, Е 21 Д 21/00; 11/00, 1988. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Спосіб запобігання обрушенню порід в очисних і підготовчих вибоях, що включає створення попереду вибою порожнини у вигляді безперервного щілиновидного вирізу по усій ширині вибою в місці контакту вийнятих порід або корисної копалини з обрушуваними вмісними породами, що перевищує довжину заходки виїмкової машини, заповнення її тверднучим складом, виїмку порід або корисної копалини під захистом утвореного перекриття, переміщення пересувного кріплення з напустком до утвореного перекриття і розпором в нього, який відрізняється тим, що перед заповненням порожнини щілиновидного вирізу тверднучим складом в неї вставляють металеві пластини і після переміщення пересувного кріплення під захистом утвореного перекриття їх витягають з нього і використовують знову. 2 UA 81570 U 3 UA 81570 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
