Фундаментна подушка

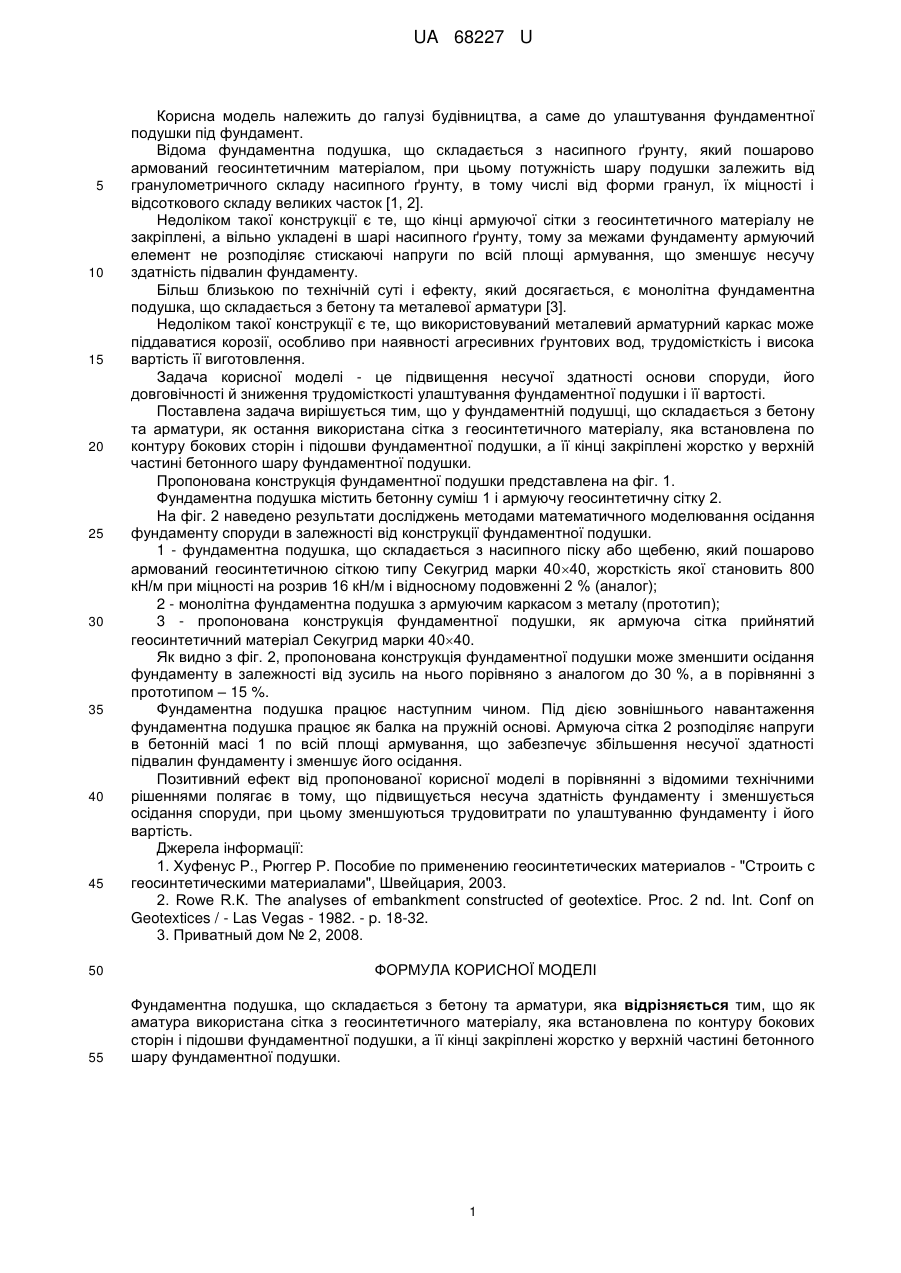

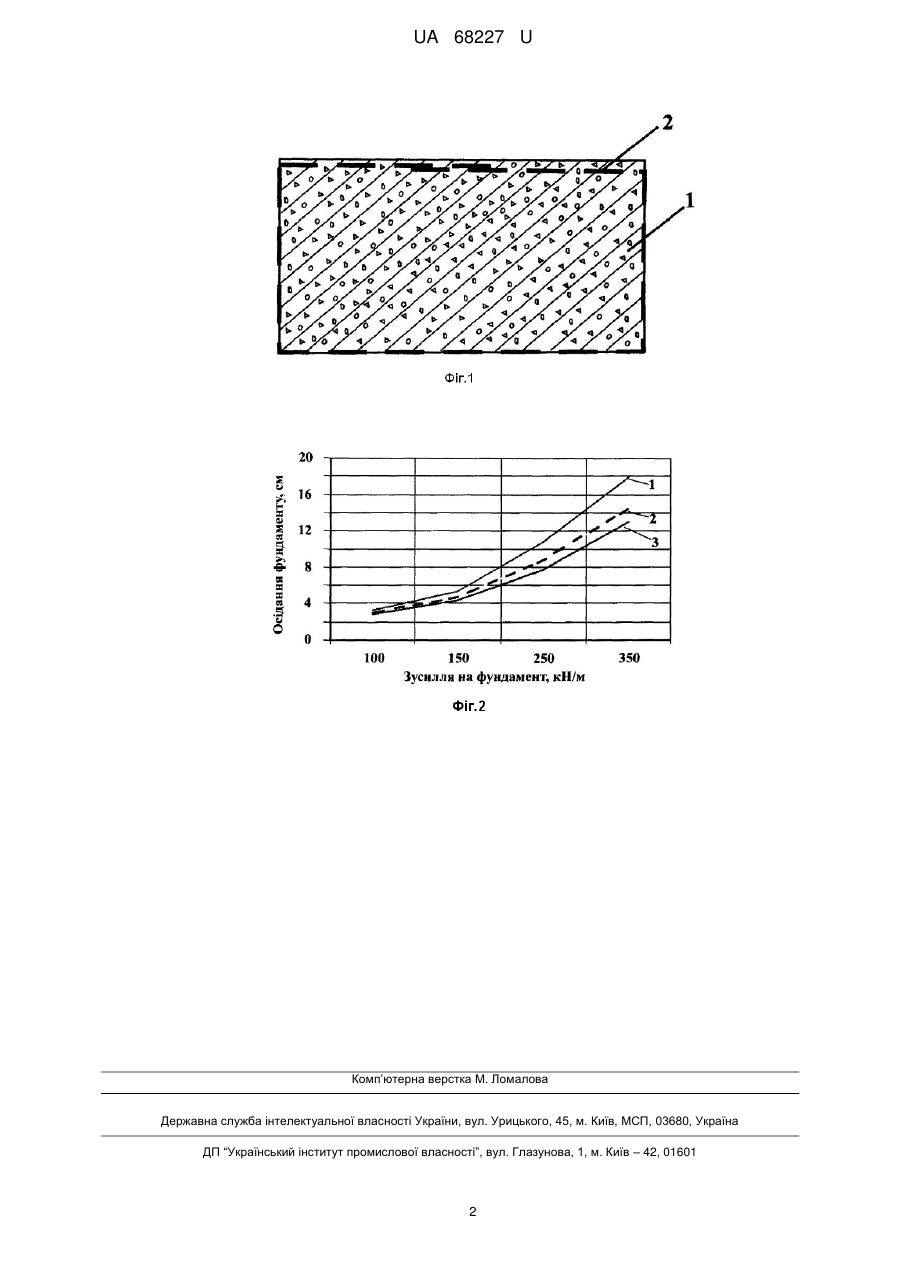

Реферат: UA 68227 U UA 68227 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва, а саме до улаштування фундаментної подушки під фундамент. Відома фундаментна подушка, що складається з насипного ґрунту, який пошарово армований геосинтетичним матеріалом, при цьому потужність шару подушки залежить від гранулометричного складу насипного ґрунту, в тому числі від форми гранул, їх міцності і відсоткового складу великих часток [1, 2]. Недоліком такої конструкції є те, що кінці армуючої сітки з геосинтетичного матеріалу не закріплені, а вільно укладені в шарі насипного ґрунту, тому за межами фундаменту армуючий елемент не розподіляє стискаючі напруги по всій площі армування, що зменшує несучу здатність підвалин фундаменту. Більш близькою по технічній суті і ефекту, який досягається, є монолітна фундаментна подушка, що складається з бетону та металевої арматури [3]. Недоліком такої конструкції є те, що використовуваний металевий арматурний каркас може піддаватися корозії, особливо при наявності агресивних ґрунтових вод, трудомісткість і висока вартість її виготовлення. Задача корисної моделі - це підвищення несучої здатності основи споруди, його довговічності й зниження трудомісткості улаштування фундаментної подушки і її вартості. Поставлена задача вирішується тим, що у фундаментній подушці, що складається з бетону та арматури, як остання використана сітка з геосинтетичного матеріалу, яка встановлена по контуру бокових сторін і підошви фундаментної подушки, а її кінці закріплені жорстко у верхній частині бетонного шару фундаментної подушки. Пропонована конструкція фундаментної подушки представлена на фіг. 1. Фундаментна подушка містить бетонну суміш 1 і армуючу геосинтетичну сітку 2. На фіг. 2 наведено результати досліджень методами математичного моделювання осідання фундаменту споруди в залежності від конструкції фундаментної подушки. 1 - фундаментна подушка, що складається з насипного піску або щебеню, який пошарово армований геосинтетичною сіткою типу Секугрид марки 4040, жорсткість якої становить 800 кН/м при міцності на розрив 16 кН/м і відносному подовженні 2 % (аналог); 2 - монолітна фундаментна подушка з армуючим каркасом з металу (прототип); 3 - пропонована конструкція фундаментної подушки, як армуюча сітка прийнятий геосинтетичний матеріал Секугрид марки 4040. Як видно з фіг. 2, пропонована конструкція фундаментної подушки може зменшити осідання фундаменту в залежності від зусиль на нього порівняно з аналогом до 30 %, а в порівнянні з прототипом – 15 %. Фундаментна подушка працює наступним чином. Під дією зовнішнього навантаження фундаментна подушка працює як балка на пружній основі. Армуюча сітка 2 розподіляє напруги в бетонній масі 1 по всій площі армування, що забезпечує збільшення несучої здатності підвалин фундаменту і зменшує його осідання. Позитивний ефект від пропонованої корисної моделі в порівнянні з відомими технічними рішеннями полягає в тому, що підвищується несуча здатність фундаменту і зменшується осідання споруди, при цьому зменшуються трудовитрати по улаштуванню фундаменту і його вартість. Джерела інформації: 1. Хуфенус Р., Рюггер Р. Пособие по применению геосинтетических материалов - "Строить с геосинтетическими материалами", Швейцария, 2003. 2. Rowe R.К. The analyses of embankment constructed of geotextice. Proc. 2 nd. Int. Conf on Geotextices / - Las Vegas - 1982. - p. 18-32. 3. Приватный дом № 2, 2008. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Фундаментна подушка, що складається з бетону та арматури, яка відрізняється тим, що як аматура використана сітка з геосинтетичного матеріалу, яка встановлена по контуру бокових сторін і підошви фундаментної подушки, а її кінці закріплені жорстко у верхній частині бетонного шару фундаментної подушки. 1 UA 68227 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
