Пристрій для різання пластикових пляшок з одночасним їх пресуванням

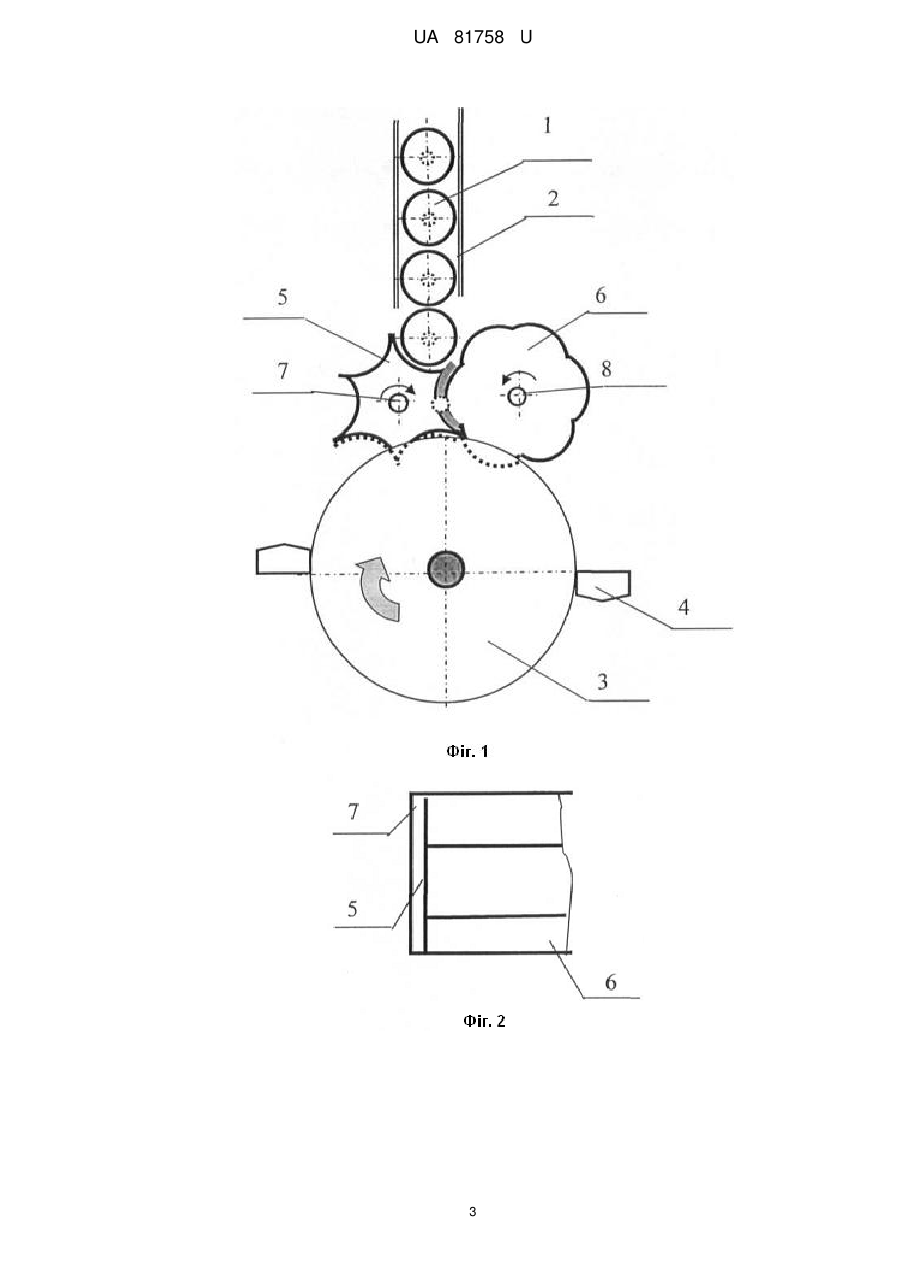

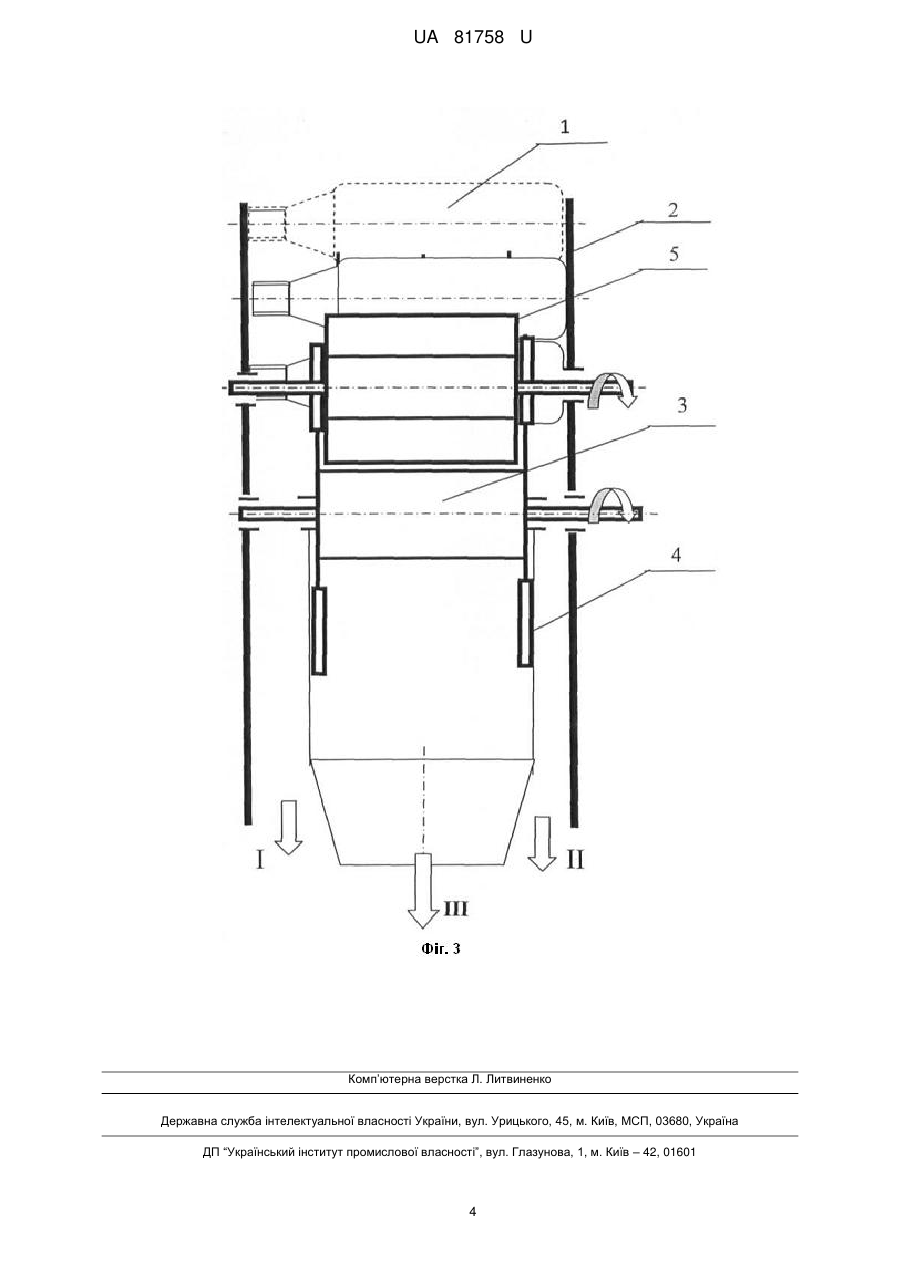

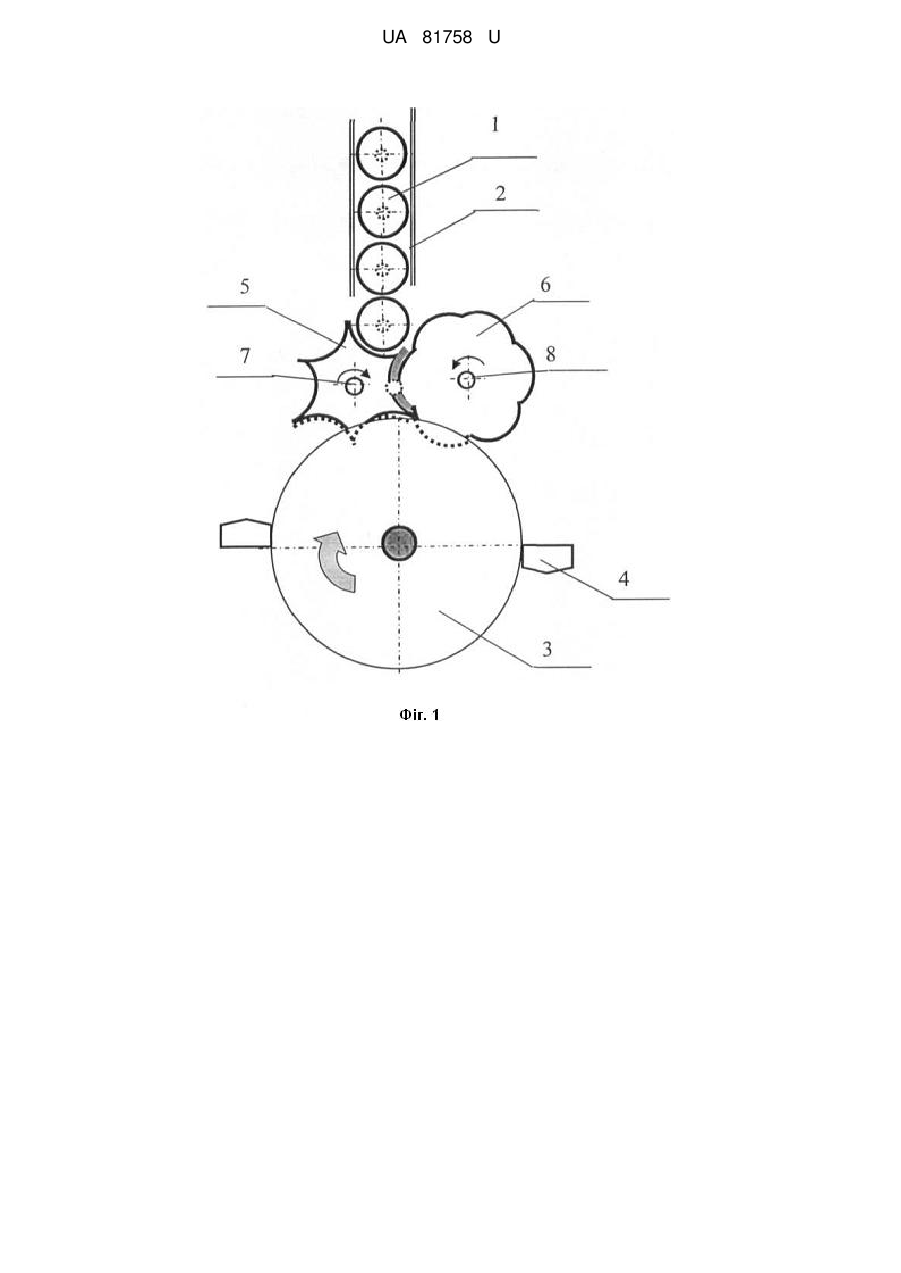

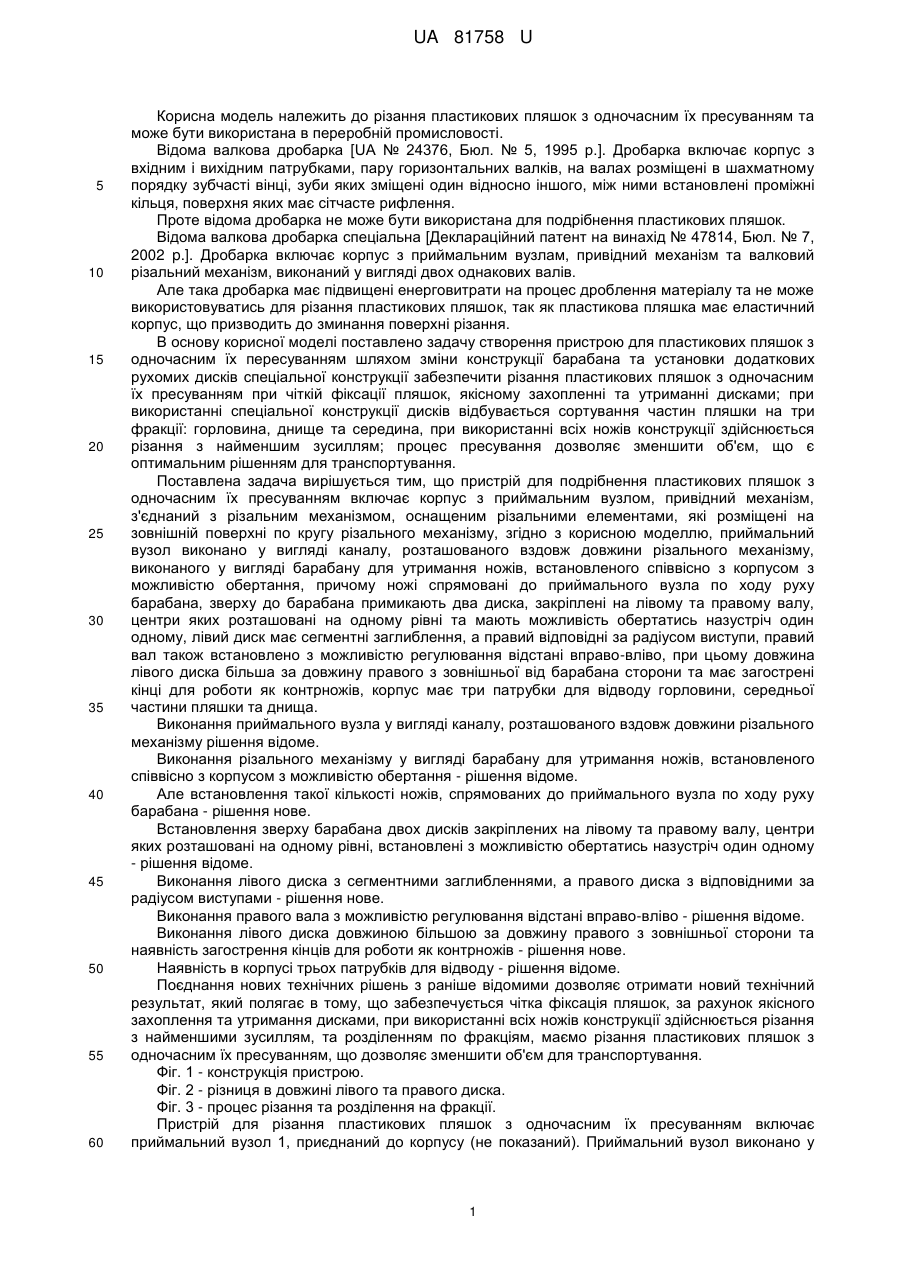

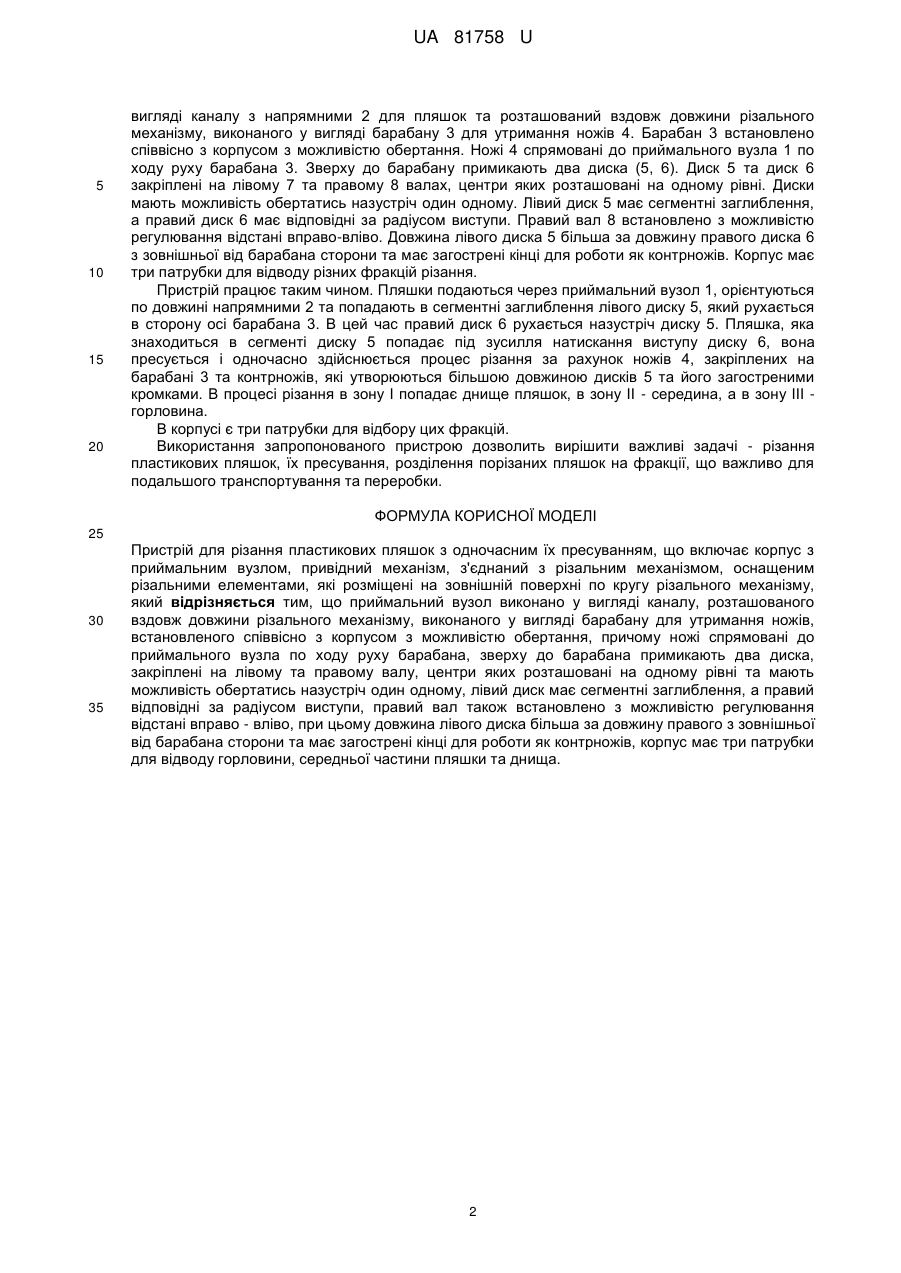

Реферат: Пристрій для різання пластикових пляшок з одночасним їх пресуванням включає корпус з приймальним вузлом, привідний механізм, з'єднаний з різальним механізмом, оснащеним різальними елементами, які розміщені на зовнішній поверхні по кругу різального механізму. Приймальний вузол виконано у вигляді каналу, розташованого вздовж довжини різального механізму, виконаного у вигляді барабану для утримання ножів, встановленого співвісно з корпусом з можливістю обертання, причому ножі спрямовані до приймального вузла по ходу руху барабана. Зверху до барабана примикають два диска, закріплені на лівому та правому валу, центри яких розташовані на одному рівні та мають можливість обертатись назустріч один одному. Лівий диск має сегментні заглиблення, а правий відповідні за радіусом виступи, правий вал також встановлено з можливістю регулювання відстані вправо - вліво, при цьому довжина лівого диска більша за довжину правого з зовнішньої від барабана сторони та має загострені кінці для роботи як контрножів. Корпус має три патрубки для відводу горловини, середньої частини пляшки та днища. UA 81758 U (54) ПРИСТРІЙ ДЛЯ РІЗАННЯ ПЛАСТИКОВИХ ПЛЯШОК З ОДНОЧАСНИМ ЇХ ПРЕСУВАННЯМ UA 81758 U UA 81758 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до різання пластикових пляшок з одночасним їх пресуванням та може бути використана в переробній промисловості. Відома валкова дробарка [UA № 24376, Бюл. № 5, 1995 p.]. Дробарка включає корпус з вхідним і вихідним патрубками, пару горизонтальних валків, на валах розміщені в шахматному порядку зубчасті вінці, зуби яких зміщені один відносно іншого, між ними встановлені проміжні кільця, поверхня яких має сітчасте рифлення. Проте відома дробарка не може бути використана для подрібнення пластикових пляшок. Відома валкова дробарка спеціальна [Деклараційний патент на винахід № 47814, Бюл. № 7, 2002 p.]. Дробарка включає корпус з приймальним вузлам, привідний механізм та валковий різальний механізм, виконаний у вигляді двох однакових валів. Але така дробарка має підвищені енерговитрати на процес дроблення матеріалу та не може використовуватись для різання пластикових пляшок, так як пластикова пляшка має еластичний корпус, що призводить до зминання поверхні різання. В основу корисної моделі поставлено задачу створення пристрою для пластикових пляшок з одночасним їх пересуванням шляхом зміни конструкції барабана та установки додаткових рухомих дисків спеціальної конструкції забезпечити різання пластикових пляшок з одночасним їх пресуванням при чіткій фіксації пляшок, якісному захопленні та утриманні дисками; при використанні спеціальної конструкції дисків відбувається сортування частин пляшки на три фракції: горловина, днище та середина, при використанні всіх ножів конструкції здійснюється різання з найменшим зусиллям; процес пресування дозволяє зменшити об'єм, що є оптимальним рішенням для транспортування. Поставлена задача вирішується тим, що пристрій для подрібнення пластикових пляшок з одночасним їх пресуванням включає корпус з приймальним вузлом, привідний механізм, з'єднаний з різальним механізмом, оснащеним різальними елементами, які розміщені на зовнішній поверхні по кругу різального механізму, згідно з корисною моделлю, приймальний вузол виконано у вигляді каналу, розташованого вздовж довжини різального механізму, виконаного у вигляді барабану для утримання ножів, встановленого співвісно з корпусом з можливістю обертання, причому ножі спрямовані до приймального вузла по ходу руху барабана, зверху до барабана примикають два диска, закріплені на лівому та правому валу, центри яких розташовані на одному рівні та мають можливість обертатись назустріч один одному, лівий диск має сегментні заглиблення, а правий відповідні за радіусом виступи, правий вал також встановлено з можливістю регулювання відстані вправо-вліво, при цьому довжина лівого диска більша за довжину правого з зовнішньої від барабана сторони та має загострені кінці для роботи як контрножів, корпус має три патрубки для відводу горловини, середньої частини пляшки та днища. Виконання приймального вузла у вигляді каналу, розташованого вздовж довжини різального механізму рішення відоме. Виконання різального механізму у вигляді барабану для утримання ножів, встановленого співвісно з корпусом з можливістю обертання - рішення відоме. Але встановлення такої кількості ножів, спрямованих до приймального вузла по ходу руху барабана - рішення нове. Встановлення зверху барабана двох дисківзакріплених на лівому та правому валу, центри яких розташовані на одному рівні, встановлені з можливістю обертатись назустріч один одному - рішення відоме. Виконання лівого диска з сегментними заглибленнями, а правого диска з відповідними за радіусом виступами - рішення нове. Виконання правого вала з можливістю регулювання відстані вправо-вліво - рішення відоме. Виконання лівого диска довжиною більшою за довжину правого з зовнішньої сторони та наявність загострення кінців для роботи як контрножів - рішення нове. Наявність в корпусі трьох патрубків для відводу - рішення відоме. Поєднання нових технічних рішень з раніше відомими дозволяє отримати новий технічний результат, який полягає в тому, що забезпечується чітка фіксація пляшок, за рахунок якісного захоплення та утримання дисками, при використанні всіх ножів конструкції здійснюється різання з найменшими зусиллям, та розділенням по фракціям, маємо різання пластикових пляшок з одночасним їх пресуванням, що дозволяє зменшити об'єм для транспортування. Фіг. 1 - конструкція пристрою. Фіг. 2 - різниця в довжині лівого та правого диска. Фіг. 3 - процес різання та розділення на фракції. Пристрій для різання пластикових пляшок з одночасним їх пресуванням включає приймальний вузол 1, приєднаний до корпусу (не показаний). Приймальний вузол виконано у 1 UA 81758 U 5 10 15 20 вигляді каналу з напрямними 2 для пляшок та розташований вздовж довжини різального механізму, виконаного у вигляді барабану 3 для утримання ножів 4. Барабан 3 встановлено співвісно з корпусом з можливістю обертання. Ножі 4 спрямовані до приймального вузла 1 по ходу руху барабана 3. Зверху до барабану примикають два диска (5, 6). Диск 5 та диск 6 закріплені на лівому 7 та правому 8 валах, центри яких розташовані на одному рівні. Диски мають можливість обертатись назустріч один одному. Лівий диск 5 має сегментні заглиблення, а правий диск 6 має відповідні за радіусом виступи. Правий вал 8 встановлено з можливістю регулювання відстані вправо-вліво. Довжина лівого диска 5 більша за довжину правого диска 6 з зовнішньої від барабана сторони та має загострені кінці для роботи як контрножів. Корпус має три патрубки для відводу різних фракцій різання. Пристрій працює таким чином. Пляшки подаються через приймальний вузол 1, орієнтуються по довжині напрямними 2 та попадають в сегментні заглиблення лівого диску 5, який рухається в сторону осі барабана 3. В цей час правий диск 6 рухається назустріч диску 5. Пляшка, яка знаходиться в сегменті диску 5 попадає під зусилля натискання виступу диску 6, вона пресується і одночасно здійснюється процес різання за рахунок ножів 4, закріплених на барабані 3 та контрножів, які утворюються більшою довжиною дисків 5 та його загостреними кромками. В процесі різання в зону І попадає днище пляшок, в зону II - середина, а в зону III горловина. В корпусі є три патрубки для відбору цих фракцій. Використання запропонованого пристрою дозволить вирішити важливі задачі - різання пластикових пляшок, їх пресування, розділення порізаних пляшок на фракції, що важливо для подальшого транспортування та переробки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Пристрій для різання пластикових пляшок з одночасним їх пресуванням, що включає корпус з приймальним вузлом, привідний механізм, з'єднаний з різальним механізмом, оснащеним різальними елементами, які розміщені на зовнішній поверхні по кругу різального механізму, який відрізняється тим, що приймальний вузол виконано у вигляді каналу, розташованого вздовж довжини різального механізму, виконаного у вигляді барабану для утримання ножів, встановленого співвісно з корпусом з можливістю обертання, причому ножі спрямовані до приймального вузла по ходу руху барабана, зверху до барабана примикають два диска, закріплені на лівому та правому валу, центри яких розташовані на одному рівні та мають можливість обертатись назустріч один одному, лівий диск має сегментні заглиблення, а правий відповідні за радіусом виступи, правий вал також встановлено з можливістю регулювання відстані вправо - вліво, при цьому довжина лівого диска більша за довжину правого з зовнішньої від барабана сторони та має загострені кінці для роботи як контрножів, корпус має три патрубки для відводу горловини, середньої частини пляшки та днища. 2 UA 81758 U 3 UA 81758 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
