Молоткова дробарка для подрібнення виробів з полімерних матеріалів

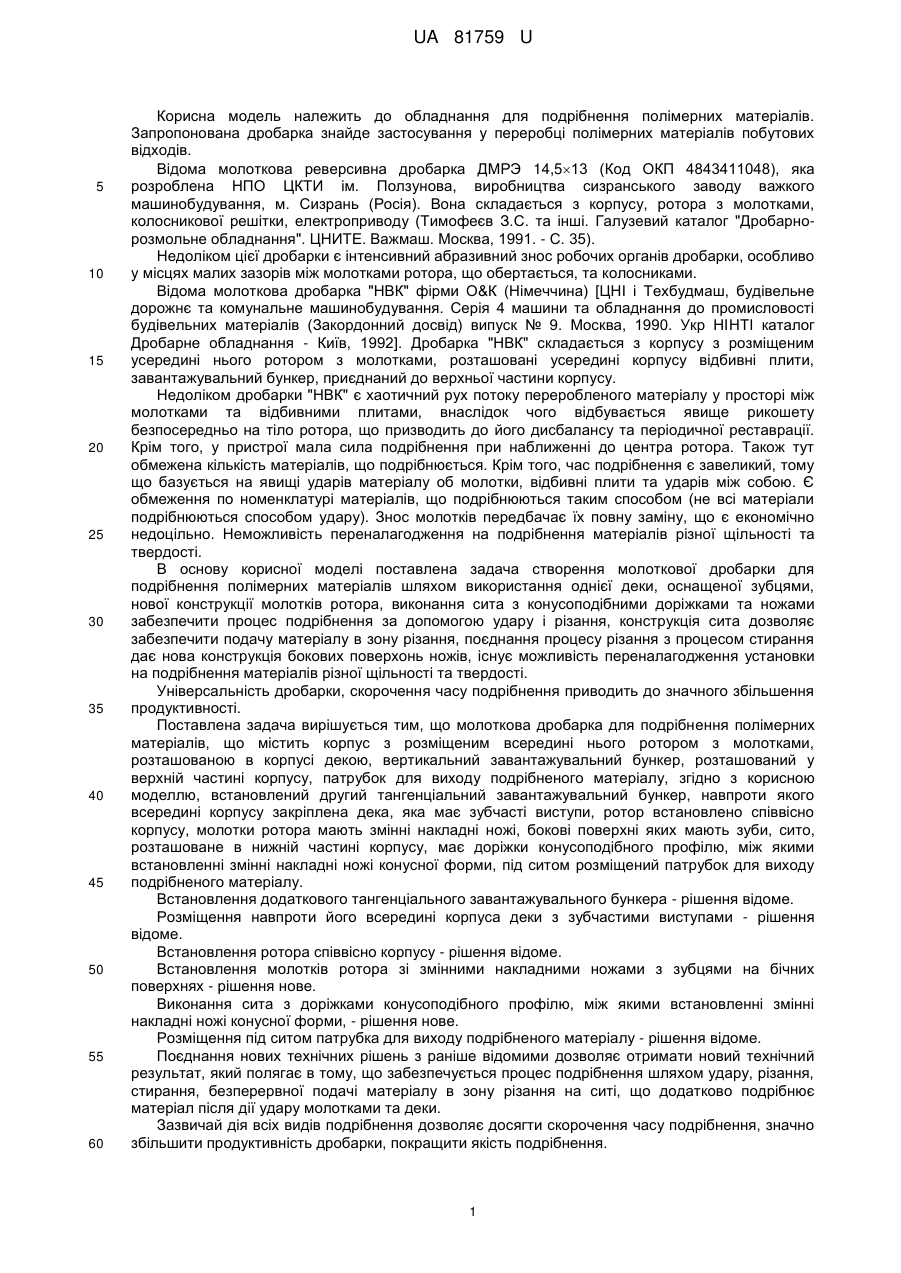

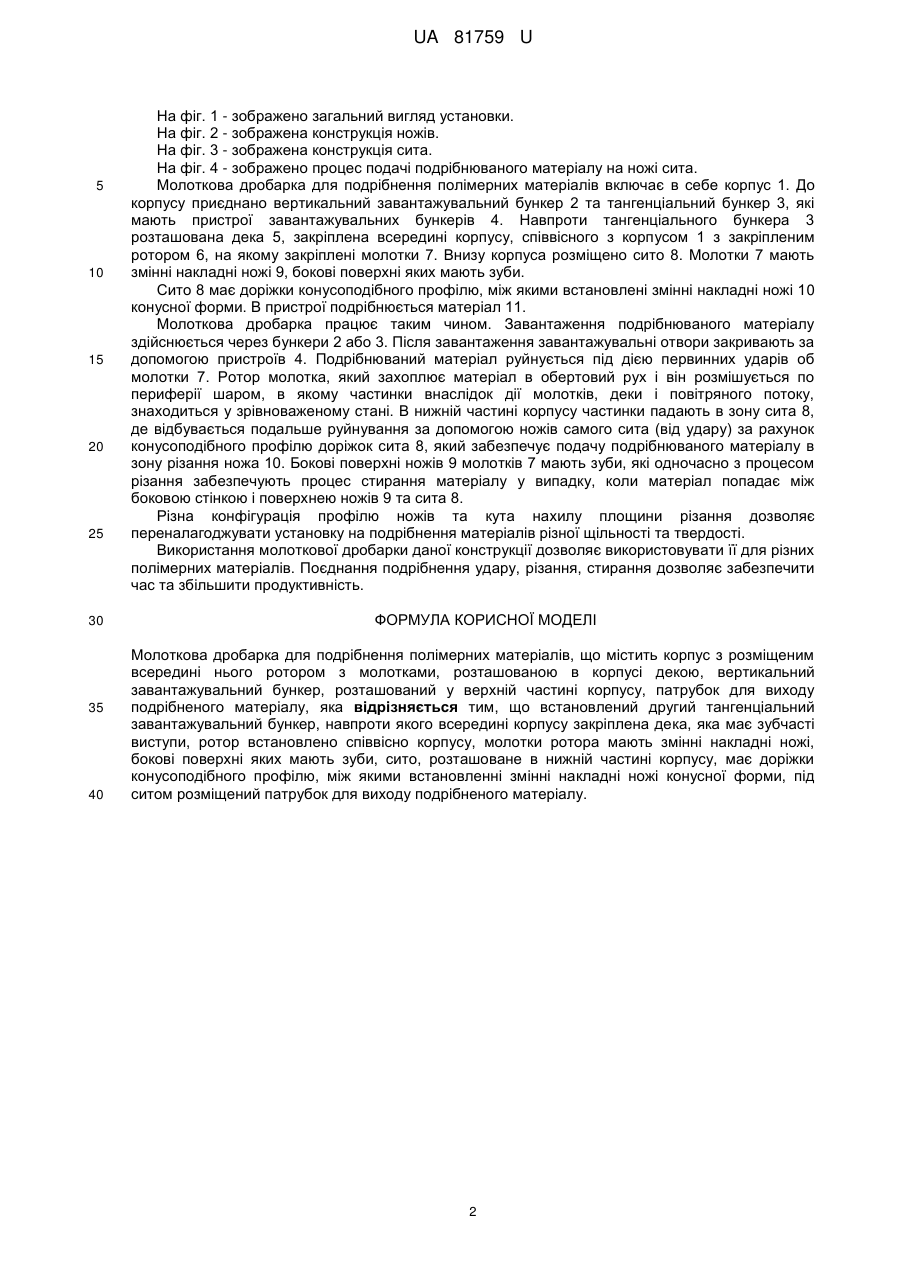

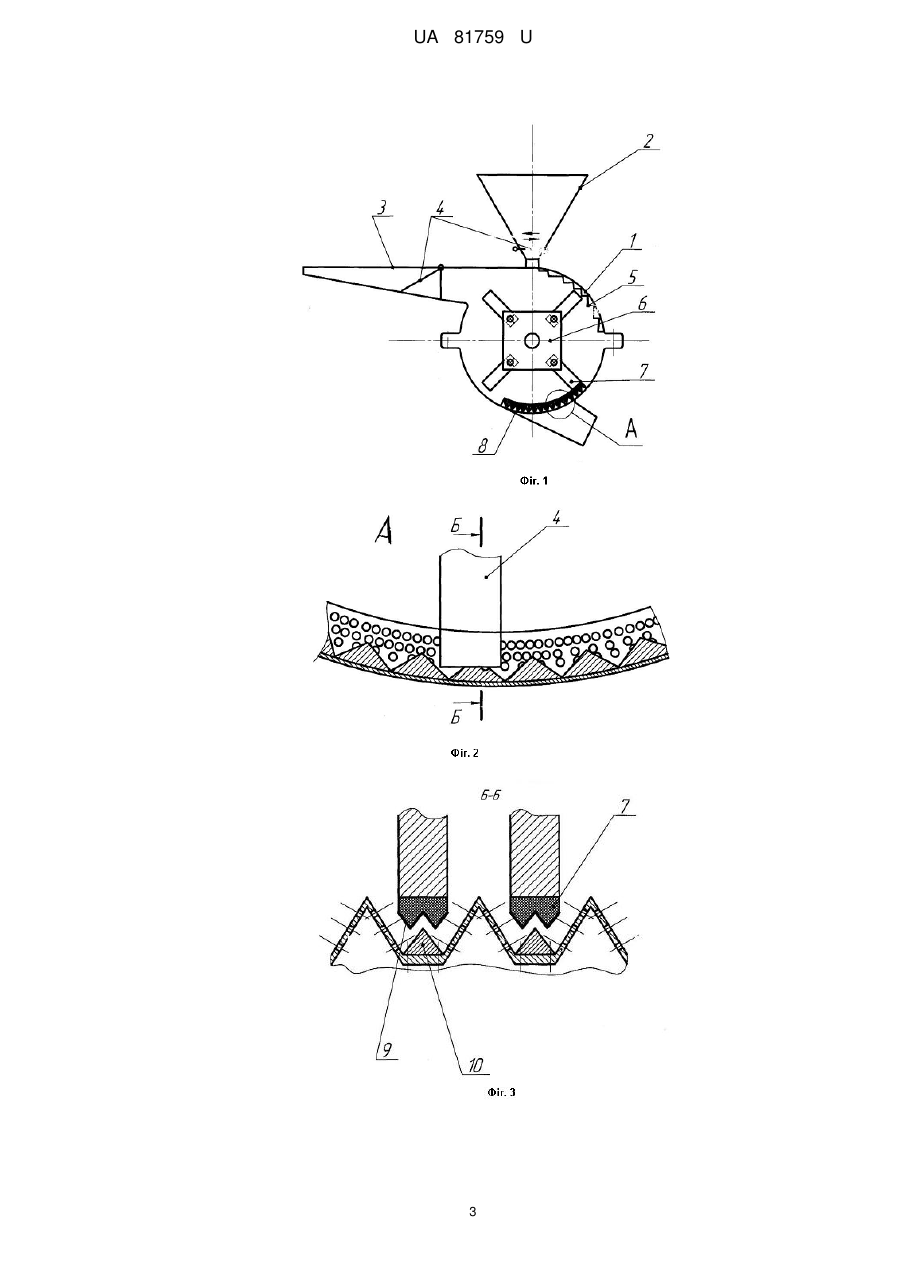

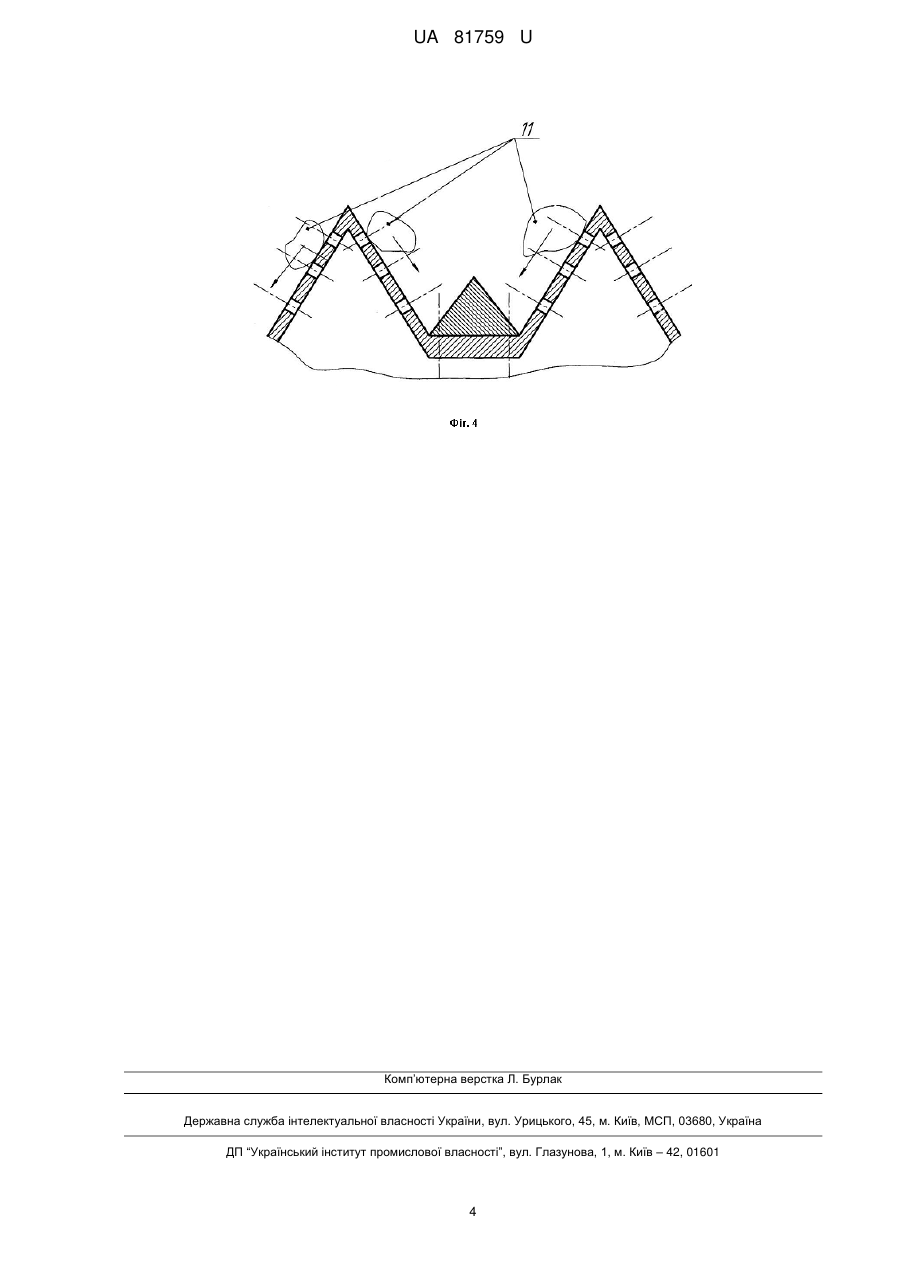

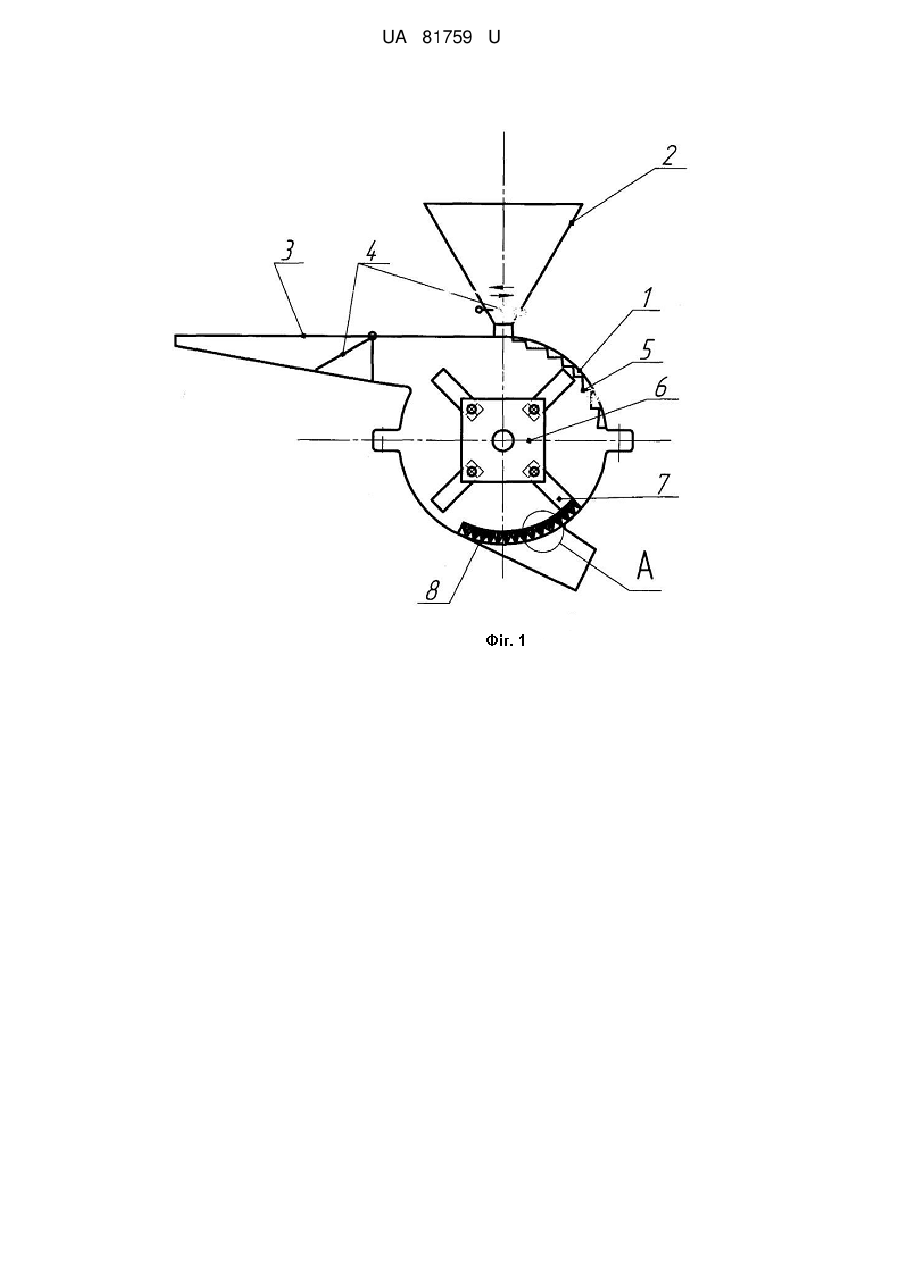

Реферат: Молоткова дробарка для подрібнення полімерних матеріалів містить корпус з розміщеним всередині нього ротором з молотками, розташованою в корпусі декою, вертикальний завантажувальний бункер, розташований у верхній частині корпусу, патрубок для виходу подрібненого матеріалу. Встановлений другий тангенціальний завантажувальний бункер, навпроти якого всередині корпусу закріплена дека, яка має зубчасті виступи, ротор встановлено співвісно корпусу, молотки ротора мають змінні накладні ножі, бокові поверхні яких мають зуби, сито, розташоване в нижній частині корпусу, має доріжки конусоподібного профілю, між якими встановленні змінні накладні ножі конусної форми, під ситом розміщений патрубок для виходу подрібненого матеріалу. UA 81759 U (54) МОЛОТКОВА ДРОБАРКА ДЛЯ ПОДРІБНЕННЯ ВИРОБІВ З ПОЛІМЕРНИХ МАТЕРІАЛІВ UA 81759 U UA 81759 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для подрібнення полімерних матеріалів. Запропонована дробарка знайде застосування у переробці полімерних матеріалів побутових відходів. Відома молоткова реверсивна дробарка ДМРЭ 14,513 (Код ОКП 4843411048), яка розроблена НПО ЦКТИ ім. Ползунова, виробництва сизранського заводу важкого машинобудування, м. Сизрань (Росія). Вона складається з корпусу, ротора з молотками, колосникової решітки, електроприводу (Тимофеєв З.С. та інші. Галузевий каталог "Дробарнорозмольне обладнання". ЦНИТЕ. Важмаш. Москва, 1991. - С. 35). Недоліком цієї дробарки є інтенсивний абразивний знос робочих органів дробарки, особливо у місцях малих зазорів між молотками ротора, що обертається, та колосниками. Відома молоткова дробарка "НВК" фірми О&К (Німеччина) [ЦНІ і Техбудмаш, будівельне дорожнє та комунальне машинобудування. Серія 4 машини та обладнання до промисловості будівельних матеріалів (Закордонний досвід) випуск № 9. Москва, 1990. Укр НІНТІ каталог Дробарне обладнання - Київ, 1992]. Дробарка "НВК" складається з корпусу з розміщеним усередині нього ротором з молотками, розташовані усередині корпусу відбивні плити, завантажувальний бункер, приєднаний до верхньої частини корпусу. Недоліком дробарки "НВК" є хаотичний рух потоку переробленого матеріалу у просторі між молотками та відбивними плитами, внаслідок чого відбувається явище рикошету безпосередньо на тіло ротора, що призводить до його дисбалансу та періодичної реставрації. Крім того, у пристрої мала сила подрібнення при наближенні до центра ротора. Також тут обмежена кількість матеріалів, що подрібнюється. Крім того, час подрібнення є завеликий, тому що базується на явищі ударів матеріалу об молотки, відбивні плити та ударів між собою. Є обмеження по номенклатурі матеріалів, що подрібнюються таким способом (не всі матеріали подрібнюються способом удару). Знос молотків передбачає їх повну заміну, що є економічно недоцільно. Неможливість переналагодження на подрібнення матеріалів різної щільності та твердості. В основу корисної моделі поставлена задача створення молоткової дробарки для подрібнення полімерних матеріалів шляхом використання однієї деки, оснащеної зубцями, нової конструкції молотків ротора, виконання сита з конусоподібними доріжками та ножами забезпечити процес подрібнення за допомогою удару і різання, конструкція сита дозволяє забезпечити подачу матеріалу в зону різання, поєднання процесу різання з процесом стирання дає нова конструкція бокових поверхонь ножів, існує можливість переналагодження установки на подрібнення матеріалів різної щільності та твердості. Універсальність дробарки, скорочення часу подрібнення приводить до значного збільшення продуктивності. Поставлена задача вирішується тим, що молоткова дробарка для подрібнення полімерних матеріалів, що містить корпус з розміщеним всередині нього ротором з молотками, розташованою в корпусі декою, вертикальний завантажувальний бункер, розташований у верхній частині корпусу, патрубок для виходу подрібненого матеріалу, згідно з корисною моделлю, встановлений другий тангенціальний завантажувальний бункер, навпроти якого всередині корпусу закріплена дека, яка має зубчасті виступи, ротор встановлено співвісно корпусу, молотки ротора мають змінні накладні ножі, бокові поверхні яких мають зуби, сито, розташоване в нижній частині корпусу, має доріжки конусоподібного профілю, між якими встановленні змінні накладні ножі конусної форми, під ситом розміщений патрубок для виходу подрібненого матеріалу. Встановлення додаткового тангенціального завантажувального бункера - рішення відоме. Розміщення навпроти його всередині корпуса деки з зубчастими виступами - рішення відоме. Встановлення ротора співвісно корпусу - рішення відоме. Встановлення молотків ротора зі змінними накладними ножами з зубцями на бічних поверхнях - рішення нове. Виконання сита з доріжками конусоподібного профілю, між якими встановленні змінні накладні ножі конусної форми, - рішення нове. Розміщення під ситом патрубка для виходу подрібненого матеріалу - рішення відоме. Поєднання нових технічних рішень з раніше відомими дозволяє отримати новий технічний результат, який полягає в тому, що забезпечується процес подрібнення шляхом удару, різання, стирання, безперервної подачі матеріалу в зону різання на ситі, що додатково подрібнює матеріал після дії удару молотками та деки. Зазвичай дія всіх видів подрібнення дозволяє досягти скорочення часу подрібнення, значно збільшити продуктивність дробарки, покращити якість подрібнення. 1 UA 81759 U 5 10 15 20 25 30 35 40 На фіг. 1 - зображено загальний вигляд установки. На фіг. 2 - зображена конструкція ножів. На фіг. 3 - зображена конструкція сита. На фіг. 4 - зображено процес подачі подрібнюваного матеріалу на ножі сита. Молоткова дробарка для подрібнення полімерних матеріалів включає в себе корпус 1. До корпусу приєднано вертикальний завантажувальний бункер 2 та тангенціальний бункер 3, які мають пристрої завантажувальних бункерів 4. Навпроти тангенціального бункера 3 розташована дека 5, закріплена всередині корпусу, співвісного з корпусом 1 з закріпленим ротором 6, на якому закріплені молотки 7. Внизу корпуса розміщено сито 8. Молотки 7 мають змінні накладні ножі 9, бокові поверхні яких мають зуби. Сито 8 має доріжки конусоподібного профілю, між якими встановлені змінні накладні ножі 10 конусної форми. В пристрої подрібнюється матеріал 11. Молоткова дробарка працює таким чином. Завантаження подрібнюваного матеріалу здійснюється через бункери 2 або 3. Після завантаження завантажувальні отвори закривають за допомогою пристроїв 4. Подрібнюваний матеріал руйнується під дією первинних ударів об молотки 7. Ротор молотка, який захоплює матеріал в обертовий рух і він розмішується по периферії шаром, в якому частинки внаслідок дії молотків, деки і повітряного потоку, знаходиться у зрівноваженому стані. В нижній частині корпусу частинки падають в зону сита 8, де відбувається подальше руйнування за допомогою ножів самого сита (від удару) за рахунок конусоподібного профілю доріжок сита 8, який забезпечує подачу подрібнюваного матеріалу в зону різання ножа 10. Бокові поверхні ножів 9 молотків 7 мають зуби, які одночасно з процесом різання забезпечують процес стирання матеріалу у випадку, коли матеріал попадає між боковою стінкою і поверхнею ножів 9 та сита 8. Різна конфігурація профілю ножів та кута нахилу площини різання дозволяє переналагоджувати установку на подрібнення матеріалів різної щільності та твердості. Використання молоткової дробарки даної конструкції дозволяє використовувати її для різних полімерних матеріалів. Поєднання подрібнення удару, різання, стирання дозволяє забезпечити час та збільшити продуктивність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Молоткова дробарка для подрібнення полімерних матеріалів, що містить корпус з розміщеним всередині нього ротором з молотками, розташованою в корпусі декою, вертикальний завантажувальний бункер, розташований у верхній частині корпусу, патрубок для виходу подрібненого матеріалу, яка відрізняється тим, що встановлений другий тангенціальний завантажувальний бункер, навпроти якого всередині корпусу закріплена дека, яка має зубчасті виступи, ротор встановлено співвісно корпусу, молотки ротора мають змінні накладні ножі, бокові поверхні яких мають зуби, сито, розташоване в нижній частині корпусу, має доріжки конусоподібного профілю, між якими встановленні змінні накладні ножі конусної форми, під ситом розміщений патрубок для виходу подрібненого матеріалу. 2 UA 81759 U 3 UA 81759 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
