Пристрій для розподілення потоку пляшок

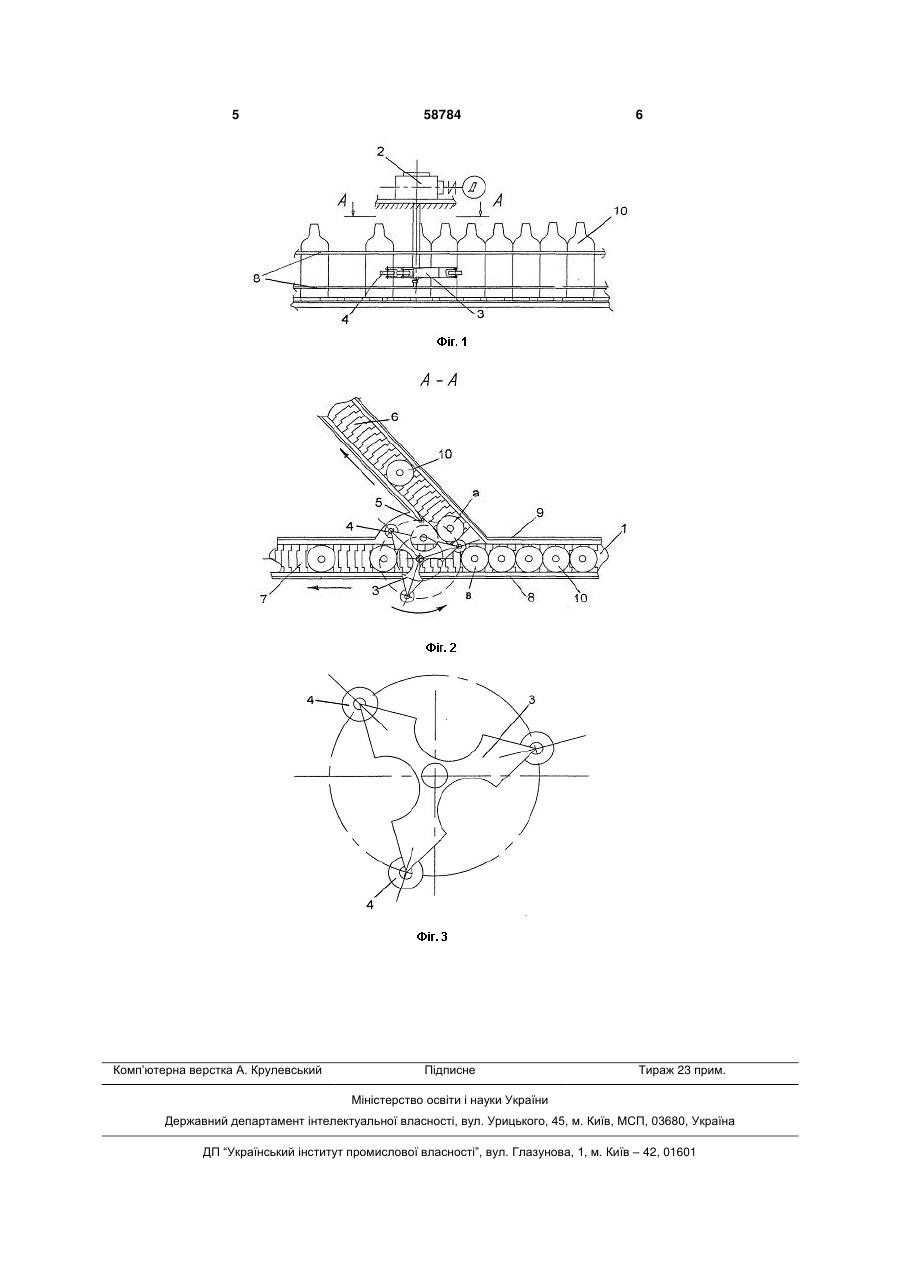

Пристрій для розподілення потоку пляшок, що складається із підвідного пластинчастого конвейє 3 Згідно корисної моделі привідний механізм подільника потоку пляшок являє собою обертаючу трикутну зірочку, яка виконана у вигляді рівнобедреного трикутника, на сторонах якого під кутом 120° розташовані западини діаметром більшим за діаметр пляшки, і на вершинах якого встановлені гумові ролики з можливістю їх вільного обертання в вертикальній площині навколо нерухомої осі. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним технічним результатом полягає в наступному: - така конструкція обертаючої трикутної зірочки забезпечує плавне без ударне виштовхування гумовими роликами однієї пляшки на правий відвідний пластинчастий конвеєр і в подальшому - захоплення западинами і переміщення пляшок по криволінійній траєкторії на другий відвідний пластинчастий конвеєр; - роликовий розподілювач пляшок являє собою рухомий гумовий ролик, встановлений з ліва на напрямній по ходу руху пляшок при переході з підвідного пластинчастого конвеєра на правий відвідний пластинчастий конвеєр, який гарантує направлення пляшок, стійке і точне їх позиціювання; - застосування обертаючої трикутної зірочки, яка виконана у вигляді рівнобедреного трикутника, на сторонах якого під кутом 120° розташовані западини діаметром більшим за діаметр пляшки, і на вершинах якого встановлені гумові ролики з можливістю їх вільного обертання в вертикальній площині навколо нерухомої вісі забезпечує без ударне, швидке і гарантоване відведення пляшок від привідного механізму подільника потоку пляшок в одну і в другу сторони по черзі зі сталим кроком, які рухаються на поверхні пластинчастого ланцюга; - наявність на вершинах обертаючої трикутної зірочки гумових роликів сприяє м'якому і без ударному контакту їх з пляшками при відведенні останніх на правий відвідний конвеєр без пошкодження етикетки; - встановлення рухомого гумового ролика з ліва на напрямній по ходу руху пляшок при переході з підвідного пластинчастого конвеєра на правий відвідний пластинчастий конвеєр гарантує направлення пляшок стійке і точне позиціювання пляшки; - надання пристрою привідного механізму подільника потоку пляшок, забезпечує гарантований розподіл одного потоку на два потоки, виключення при цьому утворення затору пляшок, який веде до зменшення втрат останніх і збільшення швидкості розподілення і надійності пристрою в цілому; - розташування привідного механізму подільника потоку пляшок над поверхнями пластинчас 58784 4 тих конвеєрів забезпечує примусове обертання трикутної зірочки, і відведення пляшок в одну і в другу сторони по черзі на відвідні конвеєри; Таким чином сукупність пропонуємих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На фіг. 1 показано пристрій для розподілу потоку пляшок; на фіг.2 - розріз А-А, на фіг. 3 - обертаюча трикутна зірочка з гумовими роликами. Пристрій для розподілення потоку пляшок складається із підвідного пластинчастого конвеєра 1, привідного механізму подільника потоку пляшок 2, який містить в собі обертаючу трикутну зірочку 3, на вершинах якої встановлені гумові ролики 4 роликового розподілювача пляшок 5, правого відвідного пластинчастого конвеєра 6, відвідного пластинчастого конвеєра 7, бокових напрямних для пляшок 8 і 9, пляшки - 10. Пристрій працює наступним чином. За допомогою підвідного пластинчастого конвеєра 1 потік пляшок 10 рядом одна за одною подаються до привідного механізму подільника потоку пляшок 2, де перша пляшка контактує з гумовими роликами 4 обертаючої трикутної зірочки 3. При обертанні трикутної зірочки 3 гумові ролики 4 виштовхують пляшку "а" на правий відвідний пластинчастий конвеєр 6, де вона, контактуючи з роликовим розподілювачем пляшок 5, займає остаточне стійке положення на поверхні відвідного пластинчастого конвеєра 6 і далі рухається разом з ним. При подальшому обертанні трикутної зірочки 3 в одну з її западин заходить пляшка "в", яка в западині разом з обертаючою трикутною зірочкою 3 продовжує рух проти годинникової стрілки по криволінійній траєкторії, і далі пляшка "в" переходить на другий відвідний пластинчастий конвеєр 7 і продовжує рухатися разом з ним. Далі пляшки, контактуючи по черзі то з роликом, то западиною обертаючої трикутної зірочки 3, рухаються по відвідним пластинчастим конвеєрам 6 і 7 і процес розподілення потоку пляшок продовжується. Технічний результат полягає в наступному: - значно спрощена конструкція механізму розподілення пляшок; - забезпечується гарантований розподіл потоку пляшок на два потоки; - повністю виключаються удари і відскоки пляшок від механізму розподілення; - виключається пошкодження етикетки на циліндричній частині пляшки; - зменшується шум при роботі пристрою; - можливість використання, як подільника потоку пляшок, так і перевантажувального пристрою для пляшок; - збільшується швидкість розподілення потоку пляшок. 5 Комп’ютерна верстка А. Крулевський 58784 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
