Дерматом для зрізування середнього, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 3

Номер патенту: 81763

Опубліковано: 10.07.2013

Автор: Коптюх Валерій Васильович

Завантажити PDF файл.

Формула / Реферат

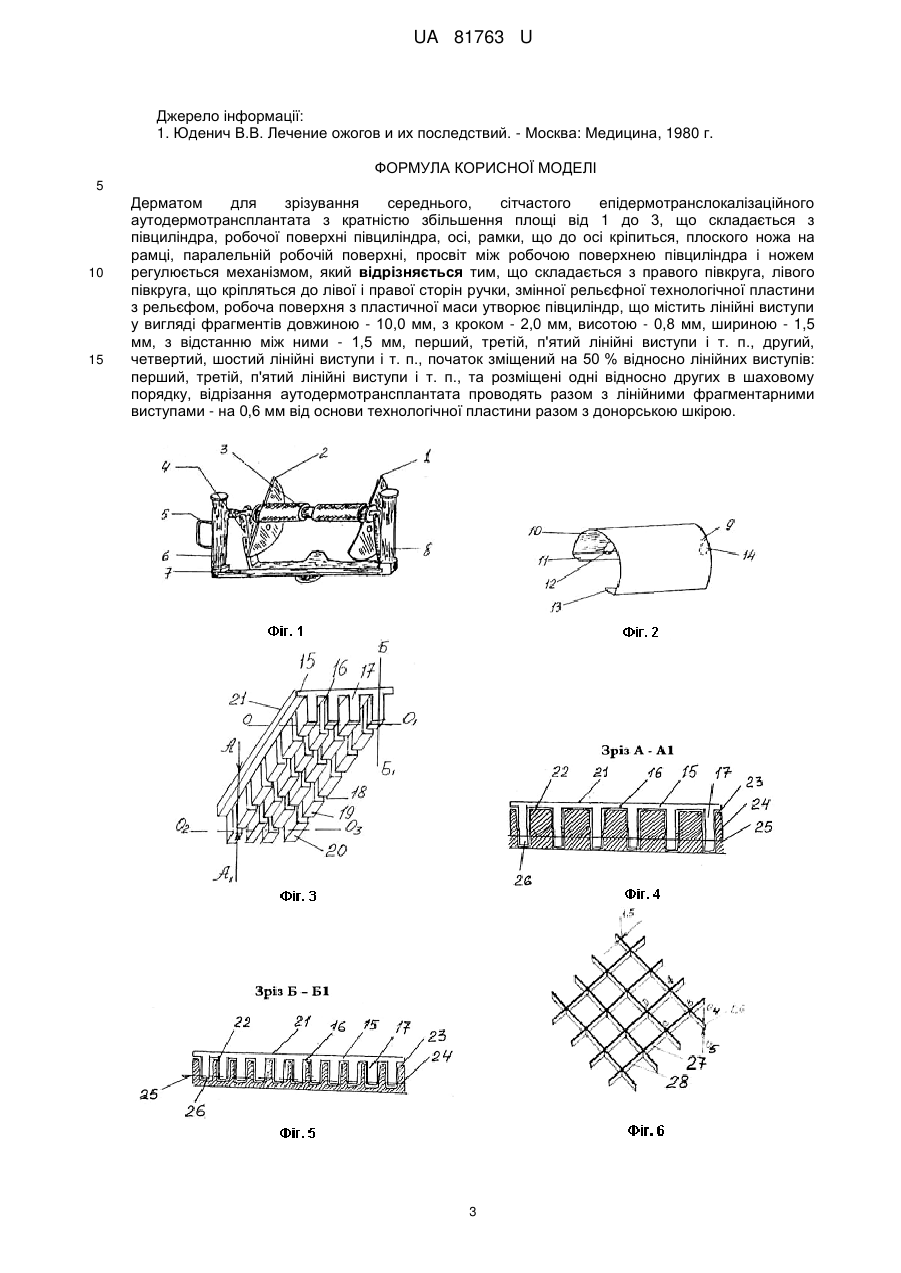

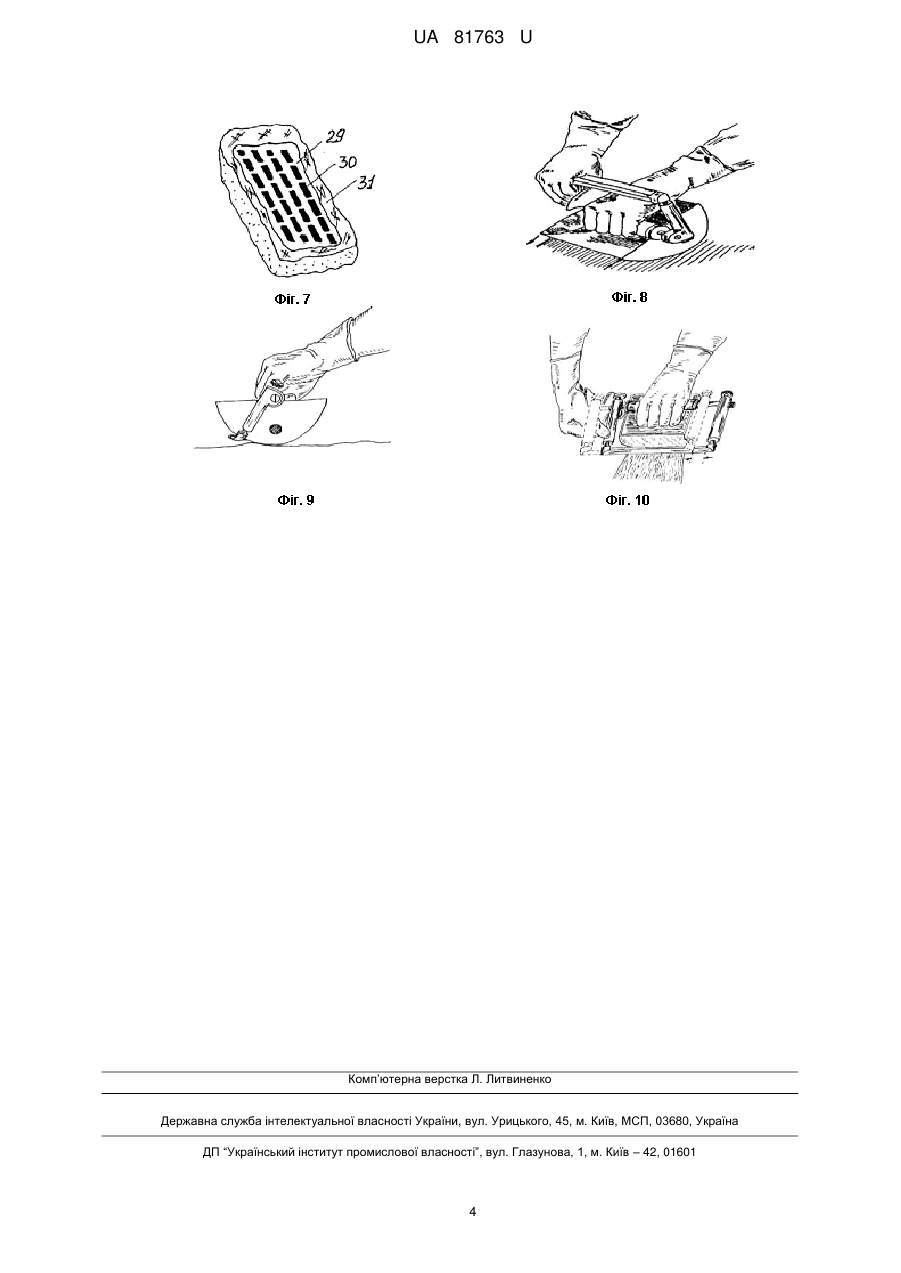

Дерматом для зрізування середнього, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 3, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки, змінної рельєфної технологічної пластини з рельєфом, робоча поверхня з пластичної маси утворює півциліндр, що містить лінійні виступи у вигляді фрагментів довжиною - 10,0 мм, з кроком - 2,0 мм, висотою - 0,8 мм, шириною - 1,5 мм, з відстанню між ними - 1,5 мм, перший, третій, п'ятий лінійні виступи і т. п., другий, четвертий, шостий лінійні виступи і т. п., початок зміщений на 50 % відносно лінійних виступів: перший, третій, п'ятий лінійні виступи і т. п., та розміщені одні відносно других в шаховому порядку, відрізання аутодермотрансплантата проводять разом з лінійними фрагментарними виступами - на 0,6 мм від основи технологічної пластини разом з донорською шкірою.

Текст

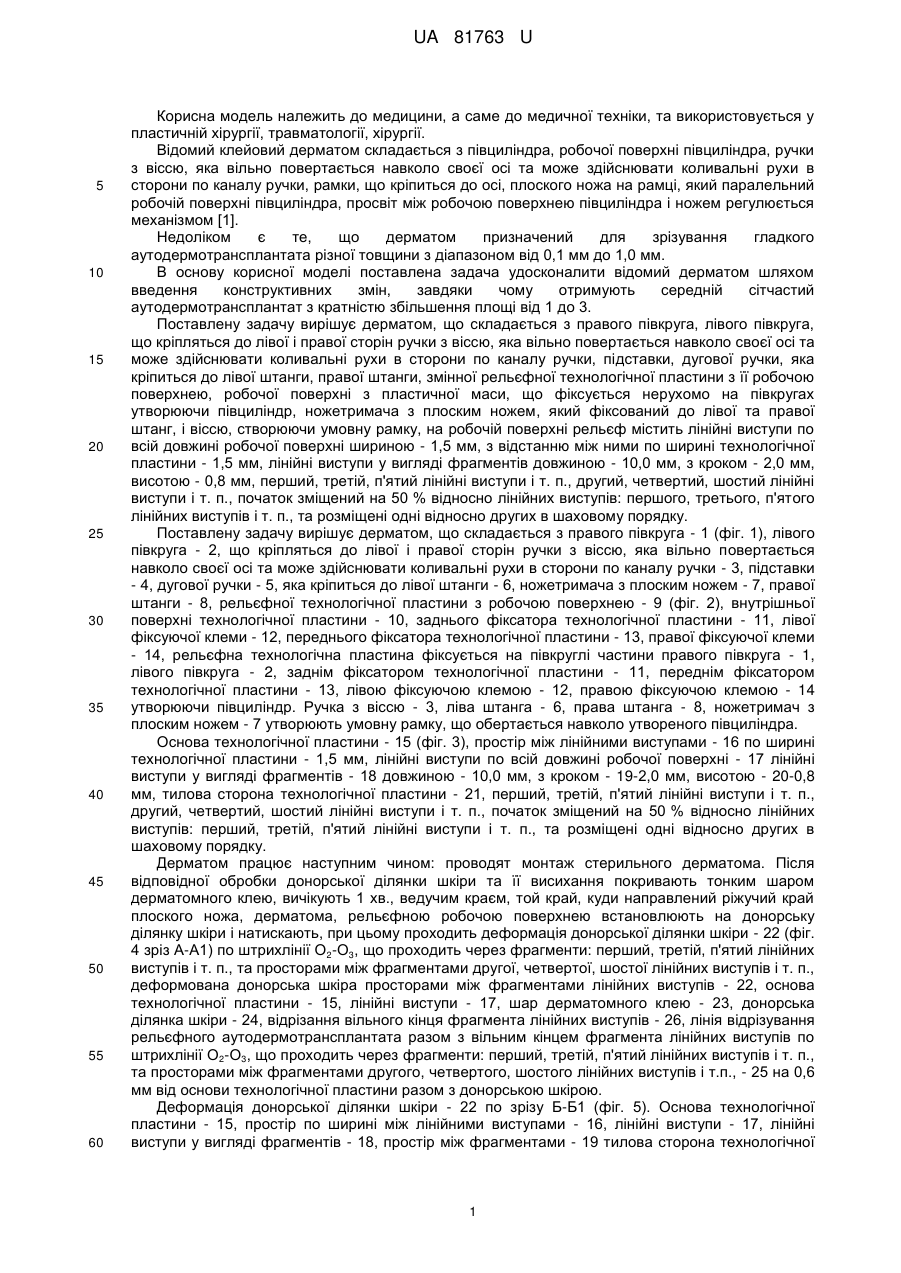

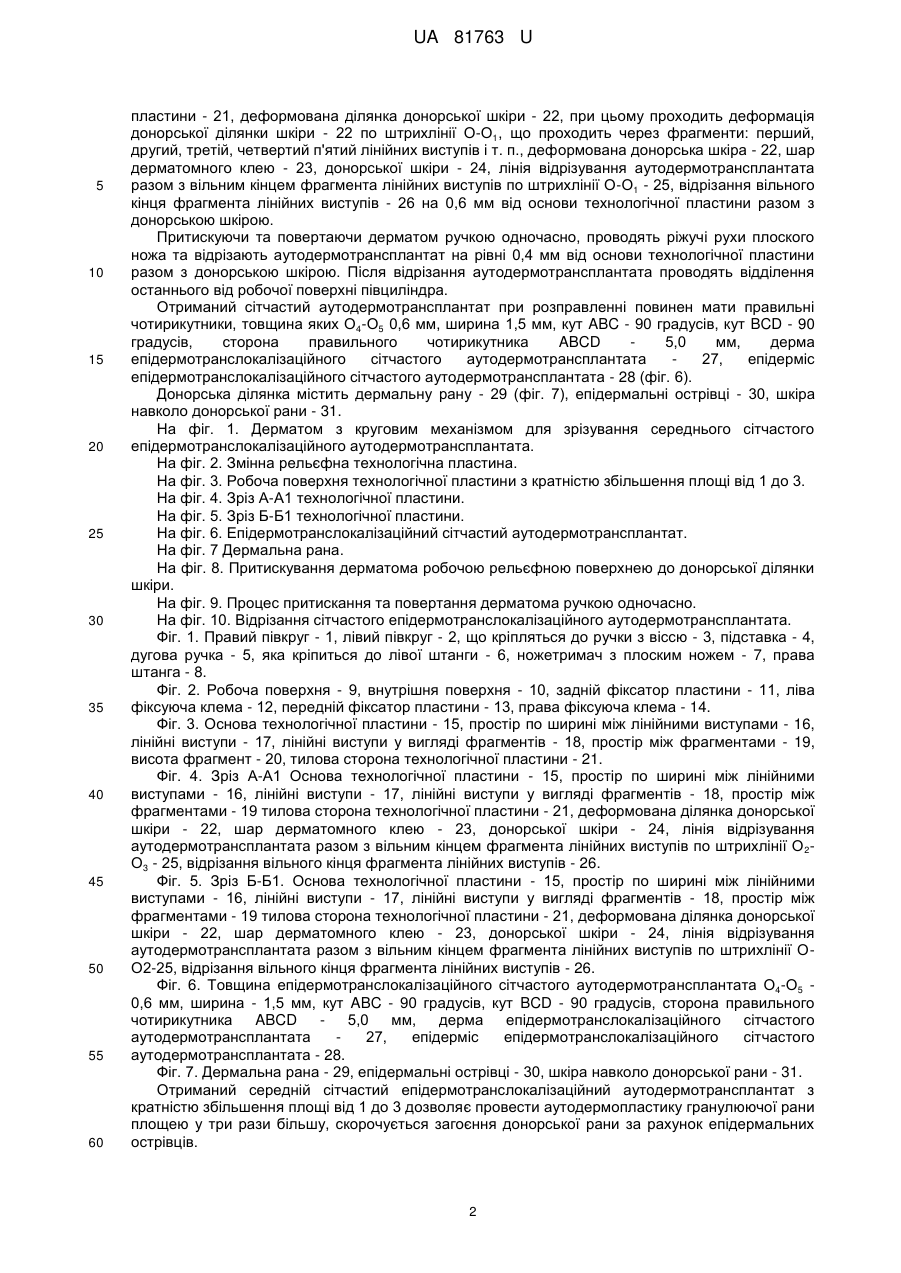

Реферат: UA 81763 U UA 81763 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки, та використовується у пластичній хірургії, травматології, хірургії. Відомий клейовий дерматом складається з півциліндра, робочої поверхні півциліндра, ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, рамки, що кріпиться до осі, плоского ножа на рамці, який паралельний робочій поверхні півциліндра, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини з діапазоном від 0,1 мм до 1,0 мм. В основу корисної моделі поставлена задача удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому отримують середній сітчастий аутодермотрансплантат з кратністю збільшення площі від 1 до 3. Поставлену задачу вирішує дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, підставки, дугової ручки, яка кріпиться до лівої штанги, правої штанги, змінної рельєфної технологічної пластини з її робочою поверхнею, робочої поверхні з пластичної маси, що фіксується нерухомо на півкругах утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг, і віссю, створюючи умовну рамку, на робочій поверхні рельєф містить лінійні виступи по всій довжині робочої поверхні шириною - 1,5 мм, з відстанню між ними по ширині технологічної пластини - 1,5 мм, лінійні виступи у вигляді фрагментів довжиною - 10,0 мм, з кроком - 2,0 мм, висотою - 0,8 мм, перший, третій, п'ятий лінійні виступи і т. п., другий, четвертий, шостий лінійні виступи і т. п., початок зміщений на 50 % відносно лінійних виступів: першого, третього, п'ятого лінійних виступів і т. п., та розміщені одні відносно других в шаховому порядку. Поставлену задачу вирішує дерматом, що складається з правого півкруга - 1 (фіг. 1), лівого півкруга - 2, що кріпляться до лівої і правої сторін ручки з віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки - 3, підставки - 4, дугової ручки - 5, яка кріпиться до лівої штанги - 6, ножетримача з плоским ножем - 7, правої штанги - 8, рельєфної технологічної пластини з робочою поверхнею - 9 (фіг. 2), внутрішньої поверхні технологічної пластини - 10, заднього фіксатора технологічної пластини - 11, лівої фіксуючої клеми - 12, переднього фіксатора технологічної пластини - 13, правої фіксуючої клеми - 14, рельєфна технологічна пластина фіксується на півкруглі частини правого півкруга - 1, лівого півкруга - 2, заднім фіксатором технологічної пластини - 11, переднім фіксатором технологічної пластини - 13, лівою фіксуючою клемою - 12, правою фіксуючою клемою - 14 утворюючи півциліндр. Ручка з віссю - 3, ліва штанга - 6, права штанга - 8, ножетримач з плоским ножем - 7 утворюють умовну рамку, що обертається навколо утвореного півциліндра. Основа технологічної пластини - 15 (фіг. 3), простір між лінійними виступами - 16 по ширині технологічної пластини - 1,5 мм, лінійні виступи по всій довжині робочої поверхні - 17 лінійні виступи у вигляді фрагментів - 18 довжиною - 10,0 мм, з кроком - 19-2,0 мм, висотою - 20-0,8 мм, тилова сторона технологічної пластини - 21, перший, третій, п'ятий лінійні виступи і т. п., другий, четвертий, шостий лінійні виступи і т. п., початок зміщений на 50 % відносно лінійних виступів: перший, третій, п'ятий лінійні виступи і т. п., та розміщені одні відносно других в шаховому порядку. Дерматом працює наступним чином: проводят монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання покривають тонким шаром дерматомного клею, вичікують 1 хв., ведучим краєм, той край, куди направлений ріжучий край плоского ножа, дерматома, рельєфною робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить деформація донорської ділянки шкіри - 22 (фіг. 4 зріз А-А1) по штрихлінії О2-О3, що проходить через фрагменти: перший, третій, п'ятий лінійних виступів і т. п., та просторами між фрагментами другої, четвертої, шостої лінійних виступів і т. п., деформована донорська шкіра просторами між фрагментами лінійних виступів - 22, основа технологічної пластини - 15, лінійні виступи - 17, шар дерматомного клею - 23, донорська ділянка шкіри - 24, відрізання вільного кінця фрагмента лінійних виступів - 26, лінія відрізування рельєфного аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії О2-О3, що проходить через фрагменти: перший, третій, п'ятий лінійних виступів і т. п., та просторами між фрагментами другого, четвертого, шостого лінійних виступів і т.п., - 25 на 0,6 мм від основи технологічної пластини разом з донорською шкірою. Деформація донорської ділянки шкіри - 22 по зрізу Б-Б1 (фіг. 5). Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19 тилова сторона технологічної 1 UA 81763 U 5 10 15 20 25 30 35 40 45 50 55 60 пластини - 21, деформована ділянка донорської шкіри - 22, при цьому проходить деформація донорської ділянки шкіри - 22 по штрихлінії О-О1, що проходить через фрагменти: перший, другий, третій, четвертий п'ятий лінійних виступів і т. п., деформована донорська шкіра - 22, шар дерматомного клею - 23, донорської шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії О-О1 - 25, відрізання вільного кінця фрагмента лінійних виступів - 26 на 0,6 мм від основи технологічної пластини разом з донорською шкірою. Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа та відрізають аутодермотрансплантат на рівні 0,4 мм від основи технологічної пластини разом з донорською шкірою. Після відрізання аутодермотрансплантата проводять відділення останнього від робочої поверхні півциліндра. Отриманий сітчастий аутодермотрансплантат при розправленні повинен мати правильні чотирикутники, товщина яких О4-О5 0,6 мм, ширина 1,5 мм, кут ABC - 90 градусів, кут BCD - 90 градусів, сторона правильного чотирикутника ABCD 5,0 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата 27, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 28 (фіг. 6). Донорська ділянка містить дермальну рану - 29 (фіг. 7), епідермальні острівці - 30, шкіра навколо донорської рани - 31. На фіг. 1. Дерматом з круговим механізмом для зрізування середнього сітчастого епідермотранслокалізаційного аутодермотрансплантата. На фіг. 2. Змінна рельєфна технологічна пластина. На фіг. 3. Робоча поверхня технологічної пластини з кратністю збільшення площі від 1 до 3. На фіг. 4. Зріз А-А1 технологічної пластини. На фіг. 5. Зріз Б-Б1 технологічної пластини. На фіг. 6. Епідермотранслокалізаційний сітчастий аутодермотрансплантат. На фіг. 7 Дермальна рана. На фіг. 8. Притискування дерматома робочою рельєфною поверхнею до донорської ділянки шкіри. На фіг. 9. Процес притискання та повертання дерматома ручкою одночасно. На фіг. 10. Відрізання сітчастого епідермотранслокалізаційного аутодермотрансплантата. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, що кріпляться до ручки з віссю - 3, підставка - 4, дугова ручка - 5, яка кріпиться до лівої штанги - 6, ножетримач з плоским ножем - 7, права штанга - 8. Фіг. 2. Робоча поверхня - 9, внутрішня поверхня - 10, задній фіксатор пластини - 11, ліва фіксуюча клема - 12, передній фіксатор пластини - 13, права фіксуюча клема - 14. Фіг. 3. Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19, висота фрагмент - 20, тилова сторона технологічної пластини - 21. Фіг. 4. Зріз А-А1 Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19 тилова сторона технологічної пластини - 21, деформована ділянка донорської шкіри - 22, шар дерматомного клею - 23, донорської шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії О 2О3 - 25, відрізання вільного кінця фрагмента лінійних виступів - 26. Фіг. 5. Зріз Б-Б1. Основа технологічної пластини - 15, простір по ширині між лінійними виступами - 16, лінійні виступи - 17, лінійні виступи у вигляді фрагментів - 18, простір між фрагментами - 19 тилова сторона технологічної пластини - 21, деформована ділянка донорської шкіри - 22, шар дерматомного клею - 23, донорської шкіри - 24, лінія відрізування аутодермотрансплантата разом з вільним кінцем фрагмента лінійних виступів по штрихлінії ОО2-25, відрізання вільного кінця фрагмента лінійних виступів - 26. Фіг. 6. Товщина епідермотранслокалізаційного сітчастого аутодермотрансплантата О4-О5 0,6 мм, ширина - 1,5 мм, кут ABC - 90 градусів, кут BCD - 90 градусів, сторона правильного чотирикутника ABCD 5,0 мм, дерма епідермотранслокалізаційного сітчастого аутодермотрансплантата 27, епідерміс епідермотранслокалізаційного сітчастого аутодермотрансплантата - 28. Фіг. 7. Дермальна рана - 29, епідермальні острівці - 30, шкіра навколо донорської рани - 31. Отриманий середній сітчастий епідермотранслокалізаційний аутодермотрансплантат з кратністю збільшення площі від 1 до 3 дозволяє провести аутодермопластику гранулюючої рани площею у три рази більшу, скорочується загоєння донорської рани за рахунок епідермальних острівців. 2 UA 81763 U Джерело інформації: 1. Юденич В.В. Лечение ожогов и их последствий. - Москва: Медицина, 1980 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Дерматом для зрізування середнього, сітчастого епідермотранслокалізаційного аутодермотрансплантата з кратністю збільшення площі від 1 до 3, що складається з півциліндра, робочої поверхні півциліндра, осі, рамки, що до осі кріпиться, плоского ножа на рамці, паралельній робочій поверхні, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом, який відрізняється тим, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки, змінної рельєфної технологічної пластини з рельєфом, робоча поверхня з пластичної маси утворює півциліндр, що містить лінійні виступи у вигляді фрагментів довжиною - 10,0 мм, з кроком - 2,0 мм, висотою - 0,8 мм, шириною - 1,5 мм, з відстанню між ними - 1,5 мм, перший, третій, п'ятий лінійні виступи і т. п., другий, четвертий, шостий лінійні виступи і т. п., початок зміщений на 50 % відносно лінійних виступів: перший, третій, п'ятий лінійні виступи і т. п., та розміщені одні відносно других в шаховому порядку, відрізання аутодермотрансплантата проводять разом з лінійними фрагментарними виступами - на 0,6 мм від основи технологічної пластини разом з донорською шкірою. 3 UA 81763 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Назва патенту англійською

Dermatome for cutting medium meshed epidermis-translocalizing autodermograft with 1-3 ratio of area increase

Автори англійською

Koptiukh Valerii Vasyliovych

Назва патенту російською

Дерматом для срезания среднего, сетчатого эпидермотранслокализационного аутодермотрансплантата с кратностью увеличения площади от 1 до 3

Автори російською

Коптюх Валерий Васильевич

МПК / Мітки

МПК: A61B 17/322

Мітки: сітчастого, площі, середнього, аутодермотрансплантата, зрізування, кратністю, епідермотранслокалізаційного, дерматом, збільшення
