Пелетний пальник

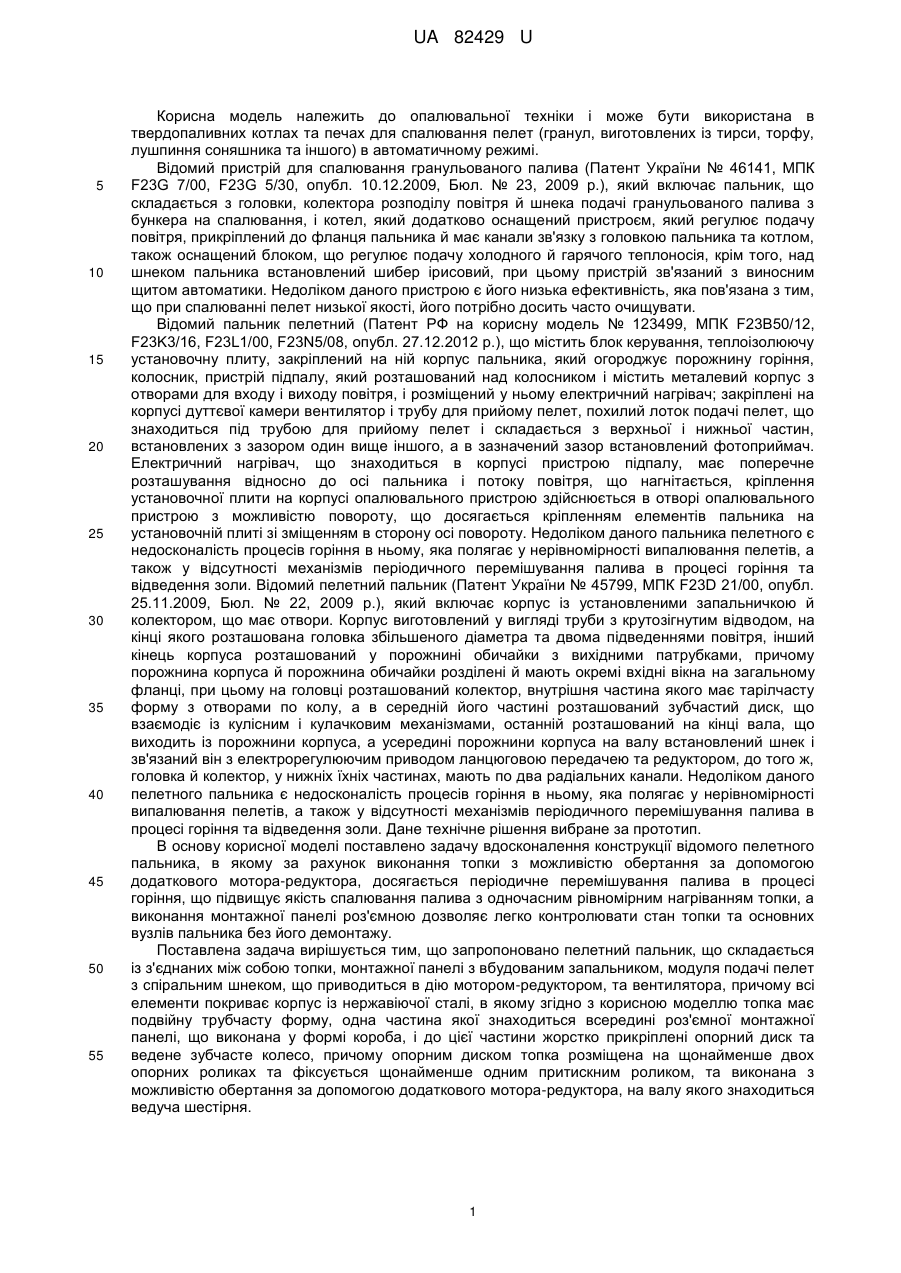

Реферат: UA 82429 U UA 82429 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до опалювальної техніки і може бути використана в твердопаливних котлах та печах для спалювання пелет (гранул, виготовлених із тирси, торфу, лушпиння соняшника та іншого) в автоматичному режимі. Відомий пристрій для спалювання гранульованого палива (Патент України № 46141, МПК F23G 7/00, F23G 5/30, опубл. 10.12.2009, Бюл. № 23, 2009 p.), який включає пальник, що складається з головки, колектора розподілу повітря й шнека подачі гранульованого палива з бункера на спалювання, і котел, який додатково оснащений пристроєм, який регулює подачу повітря, прикріплений до фланця пальника й має канали зв'язку з головкою пальника та котлом, також оснащений блоком, що регулює подачу холодного й гарячого теплоносія, крім того, над шнеком пальника встановлений шибер ірисовий, при цьому пристрій зв'язаний з виносним щитом автоматики. Недоліком даного пристрою є його низька ефективність, яка пов'язана з тим, що при спалюванні пелет низької якості, його потрібно досить часто очищувати. Відомий пальник пелетний (Патент РФ на корисну модель № 123499, МПК F23B50/12, F23K3/16, F23L1/00, F23N5/08, опубл. 27.12.2012 p.), що містить блок керування, теплоізолюючу установочну плиту, закріплений на ній корпус пальника, який огороджує порожнину горіння, колосник, пристрій підпалу, який розташований над колосником і містить металевий корпус з отворами для входу і виходу повітря, і розміщений у ньому електричний нагрівач; закріплені на корпусі дуттєвої камери вентилятор і трубу для прийому пелет, похилий лоток подачі пелет, що знаходиться під трубою для прийому пелет і складається з верхньої і нижньої частин, встановлених з зазором один вище іншого, а в зазначений зазор встановлений фотоприймач. Електричний нагрівач, що знаходиться в корпусі пристрою підпалу, має поперечне розташування відносно до осі пальника і потоку повітря, що нагнітається, кріплення установочної плити на корпусі опалювального пристрою здійснюється в отворі опалювального пристрою з можливістю повороту, що досягається кріпленням елементів пальника на установочній плиті зі зміщенням в сторону осі повороту. Недоліком даного пальника пелетного є недосконалість процесів горіння в ньому, яка полягає у нерівномірності випалювання пелетів, а також у відсутності механізмів періодичного перемішування палива в процесі горіння та відведення золи. Відомий пелетний пальник (Патент України № 45799, МПК F23D 21/00, опубл. 25.11.2009, Бюл. № 22, 2009 p.), який включає корпус із установленими запальничкою й колектором, що має отвори. Корпус виготовлений у вигляді труби з крутозігнутим відводом, на кінці якого розташована головка збільшеного діаметра та двома підведеннями повітря, інший кінець корпуса розташований у порожнині обичайки з вихідними патрубками, причому порожнина корпуса й порожнина обичайки розділені й мають окремі вхідні вікна на загальному фланці, при цьому на головці розташований колектор, внутрішня частина якого має тарілчасту форму з отворами по колу, а в середній його частині розташований зубчастий диск, що взаємодіє із кулісним і кулачковим механізмами, останній розташований на кінці вала, що виходить із порожнини корпуса, а усередині порожнини корпуса на валу встановлений шнек і зв'язаний він з електрорегулюючим приводом ланцюговою передачею та редуктором, до того ж, головка й колектор, у нижніх їхніх частинах, мають по два радіальних канали. Недоліком даного пелетного пальника є недосконалість процесів горіння в ньому, яка полягає у нерівномірності випалювання пелетів, а також у відсутності механізмів періодичного перемішування палива в процесі горіння та відведення золи. Дане технічне рішення вибране за прототип. В основу корисної моделі поставлено задачу вдосконалення конструкції відомого пелетного пальника, в якому за рахунок виконання топки з можливістю обертання за допомогою додаткового мотора-редуктора, досягається періодичне перемішування палива в процесі горіння, що підвищує якість спалювання палива з одночасним рівномірним нагріванням топки, а виконання монтажної панелі роз'ємною дозволяє легко контролювати стан топки та основних вузлів пальника без його демонтажу. Поставлена задача вирішується тим, що запропоновано пелетний пальник, що складається із з'єднаних між собою топки, монтажної панелі з вбудованим запальником, модуля подачі пелет з спіральним шнеком, що приводиться в дію мотором-редуктором, та вентилятора, причому всі елементи покриває корпус із нержавіючої сталі, в якому згідно з корисною моделлю топка має подвійну трубчасту форму, одна частина якої знаходиться всередині роз'ємної монтажної панелі, що виконана у формі короба, і до цієї частини жорстко прикріплені опорний диск та ведене зубчасте колесо, причому опорним диском топка розміщена на щонайменше двох опорних роликах та фіксується щонайменше одним притискним роликом, та виконана з можливістю обертання за допомогою додаткового мотора-редуктора, на валу якого знаходиться ведуча шестірня. 1 UA 82429 U 5 10 15 20 25 30 35 40 45 50 55 Крім того, модуль подачі пелет з'єднаний з вентилятором. Крім того, внутрішня труба топки виготовлена із жаростійкої нержавіючої сталі та має отвори для проходження вторинного повітря в зону горіння. Виконання топки даного пальника з можливістю обертання за допомогою додаткового мотора-редуктора дає змогу періодично перемішувати паливо (пелети) в процесі горіння, що підвищує якість спалювання палива та рівномірне нагрівання топки. А виконання монтажної панелі роз'ємною (з можливістю роз'єднання та з'єднання) забезпечує доступ до топки та основних вузлів пальника без його демонтажу. Така технологія спалювання палива дозволяє спалювати пелети низької якості. За умови правильного налаштування параметрів пальника під особливості даного палива, обслуговування зводиться тільки до поповнення палива в модулі подачі пелет і своєчасного відбору золи. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображено зовнішній вигляд пелетного пальника, на Фіг. 2 - зовнішній вигляд пелетного пальника з відсутньою частиною корпусу, а на Фіг. 3 - фотографічне зображення монтажної панелі пелетного пальника в роз'єднаному вигляді. Запропонований пелетний пальник (див. Фіг. 1-3) складається зі з'єднаних між собою топки 1, роз'ємної монтажної панелі 2 з вбудованим запальником (не показаний), модуля подачі пелет 3 з спіральним шнеком 14, що приводиться в дію мотором-редуктором 4 та вентилятора 12. При цьому всі елементи покриває корпус із нержавіючої сталі 5. Модуль подачі пелет 3 з'єднаний з вентилятором 12. Топка 1 має подвійну трубчасту форму, одна частина якої знаходиться всередині роз'ємної монтажної панелі 2, і до цієї частини жорстко прикріплені опорний диск 6 та ведене зубчасте колесо 7. При цьому опорним диском 6 топка 1 розміщена на опорних роликах 8 та зафіксована притискним роликом (або роликами) 11. Топка 1 виконана з можливістю обертання за допомогою додаткового мотора-редуктора 9, на валу якого знаходиться ведуча шестірня 10. Опорний диск 6, опорні 8 та притискні 11 ролики, ведуче 7 та ведене 10 зубчаті колеса знаходяться всередині монтажної панелі 2, яка виконана у формі легкороз'ємного короба. Роз'ємна монтажна панель 2 (див. Фіг. 3) полегшує доступ до топки 1 та основних вузлів пальника без його демонтажу. Внутрішня труба топки 1 виготовлена із жаростійкої нержавіючої сталі марки 20Х23Н18 та має отвори 15 для нагнітання вторинного повітря в зону горіння. В пальниках потужністю від 80 кВт використовується додатковий вентилятор в окремому корпусі (або декілька вентиляторів) для подачі вторинного повітря в топку 1. Пелетний пальник працює наступним чином. Пелетний пальник встановлюють в діючих котлах центрального опалення. Найбільш поширений і рекомендований спосіб монтажу - в дверцятах котла. Для управління даним пальником використовують блок керування (не показаний), який знаходиться в окремому корпусі та установлюється в зручному місці (на котлі, стіні або бункері), тобто на безпечній відстані від нагрівальних елементів системи опалення. Спочатку (див. Фіг. 1-3) вмикається вентилятор 12 для провітрювання модуля подачі пелет 3 та топки 1 від накопичених газів. Потім подається стартова порція палива за допомогою спірального шнека 14, який приводиться в рух мотором-редуктором 4 з певною періодичністю (залежить від потужності пальника) і вмикається запальник. Запальнику потрібно кілька хвилин для розпалювання палива. Запалювання палива здійснюється потоком гарячого повітря нагрітого до 500 °C. Виявлення полум'я здійснюється за допомогою фотосенсора 13, який постійно аналізує його наявність в топці 1. Коли пальник виходить на робочий режим, мотор-редуктор 9 із заданою періодичністю обертає ведучу шестірню 10, яка приводить в рух зубчате колесо 7 разом із топкою 1. Час обертання та час простою топки 1 залежать від особливостей конкретного виду палива та налаштовуються індивідуально. Таким чином використання в запропонованому пальнику обертової конструкції топки та роз'ємної монтажної панелі дає наступні переваги: - періодичне перемішування палива в процесі горіння підвищує ефективність його спалювання та запобігає утворенню шлаку; - відбувається рівномірне нагрівання топки (відсутні зони локального нагріву); - пальник є самоочисним. - роз'ємна монтажна панель полегшує доступ до топки та основних вузлів пальника без його демонтажу. 60 2 UA 82429 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Пелетний пальник, що складається із з'єднаних між собою топки, монтажної панелі з вбудованим запальником, модуля подачі пелет зі спіральним шнеком, що приводиться в дію мотором-редуктором, та вентилятора, причому всі елементи покриває корпус із нержавіючої сталі, який відрізняється тим, що топка має подвійну трубчасту форму, одна частина якої знаходиться всередині роз'ємної монтажної панелі, що виконана у формі короба, і до цієї частини жорстко прикріплені опорний диск та ведене зубчасте колесо, причому опорним диском топка розміщена на щонайменше двох опорних роликах та фіксується щонайменше одним притискним роликом, та виконана з можливістю обертання за допомогою додаткового мотораредуктора, на валу якого знаходиться ведуча шестірня. 2. Пелетний пальник за п. 1, який відрізняється тим, що модуль подачі пелет з'єднаний з вентилятором. 3. Пелетний пальник за пп. 1, 2, який відрізняється тим, що внутрішня труба топки виготовлена із жаростійкої нержавіючої сталі та має отвори для проходження вторинного повітря в зону горіння. 3 UA 82429 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
