Скріплювальний пристрій

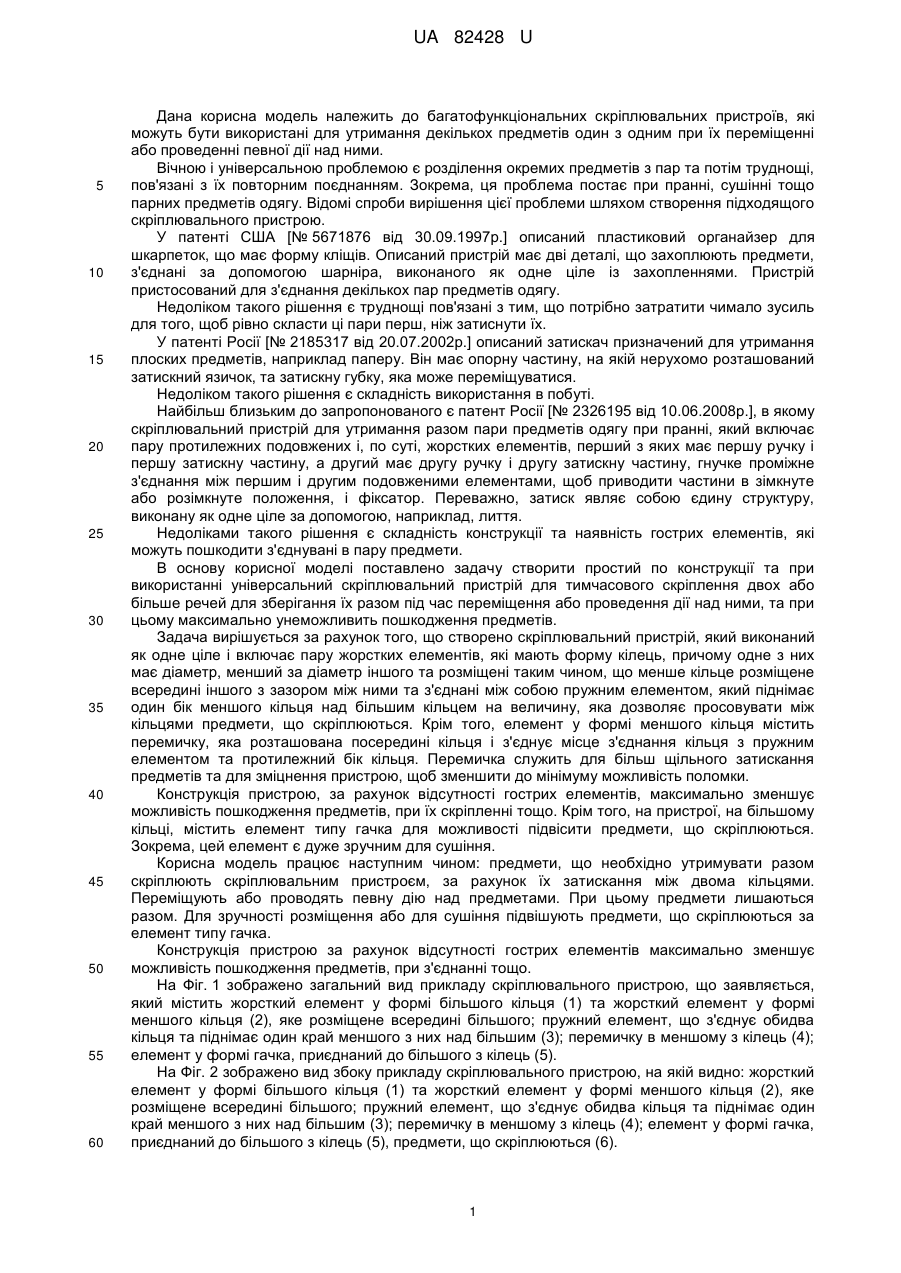

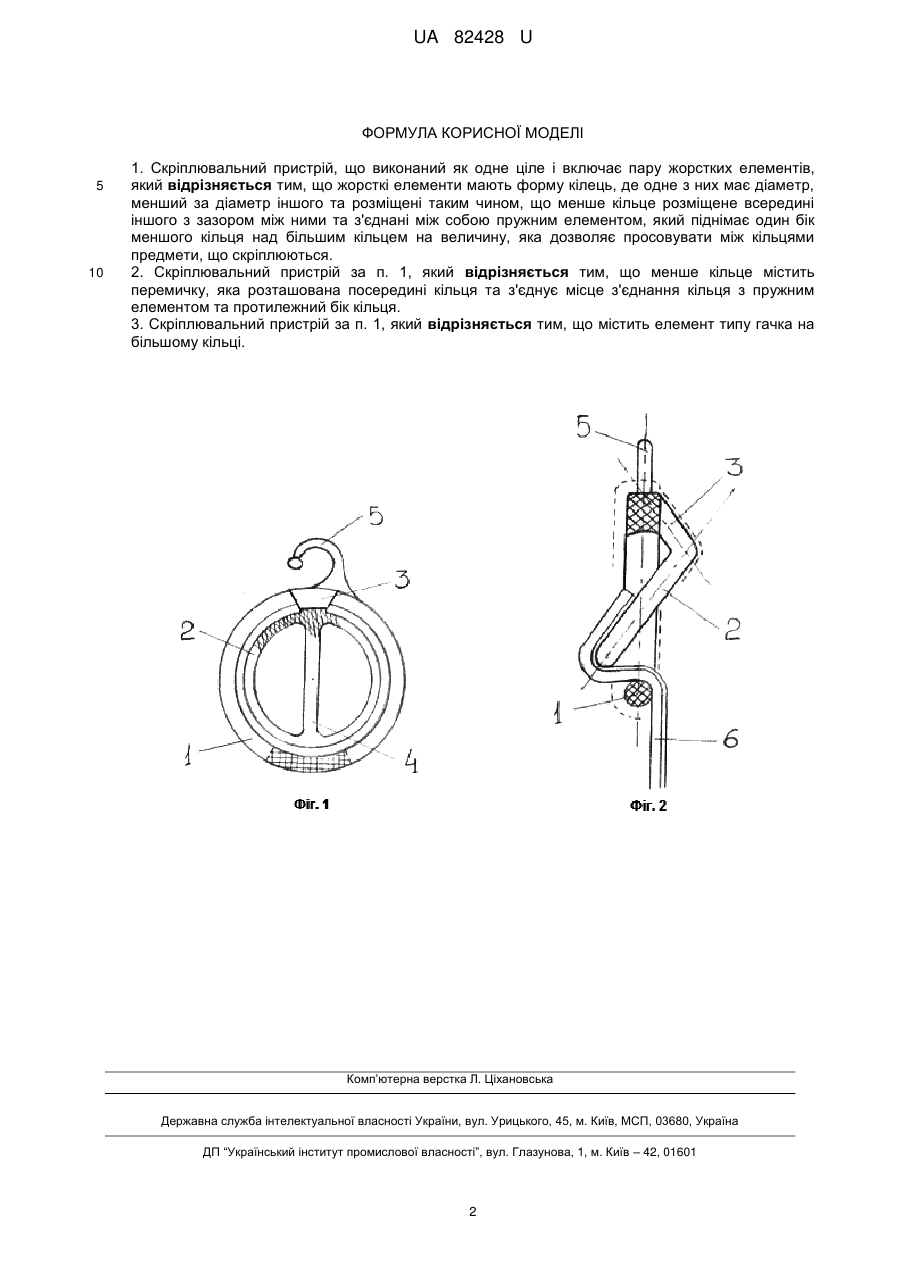

Реферат: Скріплювальний пристрій, що виконаний як одне ціле і включає пару жорстких елементів, причому жорсткі елементи мають форму кілець, де одне з них має діаметр, менший за діаметр іншого та розміщені таким чином, що менше кільце розміщене всередині іншого з зазором між ними та з'єднані між собою пружним елементом, який піднімає один бік меншого кільця над більшим кільцем на величину, яка дозволяє просовувати між кільцями предмети, що скріплюються. UA 82428 U (54) СКРІПЛЮВАЛЬНИЙ ПРИСТРІЙ UA 82428 U UA 82428 U 5 10 15 20 25 30 35 40 45 50 55 60 Дана корисна модель належить до багатофункціональних скріплювальних пристроїв, які можуть бути використані для утримання декількох предметів один з одним при їх переміщенні або проведенні певної дії над ними. Вічною і універсальною проблемою є розділення окремих предметів з пар та потім труднощі, пов'язані з їх повторним поєднанням. Зокрема, ця проблема постає при пранні, сушінні тощо парних предметів одягу. Відомі спроби вирішення цієї проблеми шляхом створення підходящого скріплювального пристрою. У патенті США [№ 5671876 від 30.09.1997р.] описаний пластиковий органайзер для шкарпеток, що має форму кліщів. Описаний пристрій має дві деталі, що захоплюють предмети, з'єднані за допомогою шарніра, виконаного як одне ціле із захопленнями. Пристрій пристосований для з'єднання декількох пар предметів одягу. Недоліком такого рішення є труднощі пов'язані з тим, що потрібно затратити чимало зусиль для того, щоб рівно скласти ці пари перш, ніж затиснути їх. У патенті Росії [№ 2185317 від 20.07.2002р.] описаний затискач призначений для утримання плоских предметів, наприклад паперу. Він має опорну частину, на якій нерухомо розташований затискний язичок, та затискну губку, яка може переміщуватися. Недоліком такого рішення є складність використання в побуті. Найбільш близьким до запропонованого є патент Росії [№ 2326195 від 10.06.2008р.], в якому скріплювальний пристрій для утримання разом пари предметів одягу при пранні, який включає пару протилежних подовжених і, по суті, жорстких елементів, перший з яких має першу ручку і першу затискну частину, а другий має другу ручку і другу затискну частину, гнучке проміжне з'єднання між першим і другим подовженими елементами, щоб приводити частини в зімкнуте або розімкнуте положення, і фіксатор. Переважно, затиск являє собою єдину структуру, виконану як одне ціле за допомогою, наприклад, лиття. Недоліками такого рішення є складність конструкції та наявність гострих елементів, які можуть пошкодити з'єднувані в пару предмети. В основу корисної моделі поставлено задачу створити простий по конструкції та при використанні універсальний скріплювальний пристрій для тимчасового скріплення двох або більше речей для зберігання їх разом під час переміщення або проведення дії над ними, та при цьому максимально унеможливить пошкодження предметів. Задача вирішується за рахунок того, що створено скріплювальний пристрій, який виконаний як одне ціле і включає пару жорстких елементів, які мають форму кілець, причому одне з них має діаметр, менший за діаметр іншого та розміщені таким чином, що менше кільце розміщене всередині іншого з зазором між ними та з'єднані між собою пружним елементом, який піднімає один бік меншого кільця над більшим кільцем на величину, яка дозволяє просовувати між кільцями предмети, що скріплюються. Крім того, елемент у формі меншого кільця містить перемичку, яка розташована посередині кільця і з'єднує місце з'єднання кільця з пружним елементом та протилежний бік кільця. Перемичка служить для більш щільного затискання предметів та для зміцнення пристрою, щоб зменшити до мінімуму можливість поломки. Конструкція пристрою, за рахунок відсутності гострих елементів, максимально зменшує можливість пошкодження предметів, при їх скріпленні тощо. Крім того, на пристрої, на більшому кільці, містить елемент типу гачка для можливості підвісити предмети, що скріплюються. Зокрема, цей елемент є дуже зручним для сушіння. Корисна модель працює наступним чином: предмети, що необхідно утримувати разом скріплюють скріплювальним пристроєм, за рахунок їх затискання між двома кільцями. Переміщують або проводять певну дію над предметами. При цьому предмети лишаються разом. Для зручності розміщення або для сушіння підвішують предмети, що скріплюються за елемент типу гачка. Конструкція пристрою за рахунок відсутності гострих елементів максимально зменшує можливість пошкодження предметів, при з'єднанні тощо. На Фіг. 1 зображено загальний вид прикладу скріплювального пристрою, що заявляється, який містить жорсткий елемент у формі більшого кільця (1) та жорсткий елемент у формі меншого кільця (2), яке розміщене всередині більшого; пружний елемент, що з'єднує обидва кільця та піднімає один край меншого з них над більшим (3); перемичку в меншому з кілець (4); елемент у формі гачка, приєднаний до більшого з кілець (5). На Фіг. 2 зображено вид збоку прикладу скріплювального пристрою, на якій видно: жорсткий елемент у формі більшого кільця (1) та жорсткий елемент у формі меншого кільця (2), яке розміщене всередині більшого; пружний елемент, що з'єднує обидва кільця та піднімає один край меншого з них над більшим (3); перемичку в меншому з кілець (4); елемент у формі гачка, приєднаний до більшого з кілець (5), предмети, що скріплюються (6). 1 UA 82428 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Скріплювальний пристрій, що виконаний як одне ціле і включає пару жорстких елементів, який відрізняється тим, що жорсткі елементи мають форму кілець, де одне з них має діаметр, менший за діаметр іншого та розміщені таким чином, що менше кільце розміщене всередині іншого з зазором між ними та з'єднані між собою пружним елементом, який піднімає один бік меншого кільця над більшим кільцем на величину, яка дозволяє просовувати між кільцями предмети, що скріплюються. 2. Скріплювальний пристрій за п. 1, який відрізняється тим, що менше кільце містить перемичку, яка розташована посередині кільця та з'єднує місце з'єднання кільця з пружним елементом та протилежний бік кільця. 3. Скріплювальний пристрій за п. 1, який відрізняється тим, що містить елемент типу гачка на більшому кільці. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
