Спосіб вимірювання концентрації газів

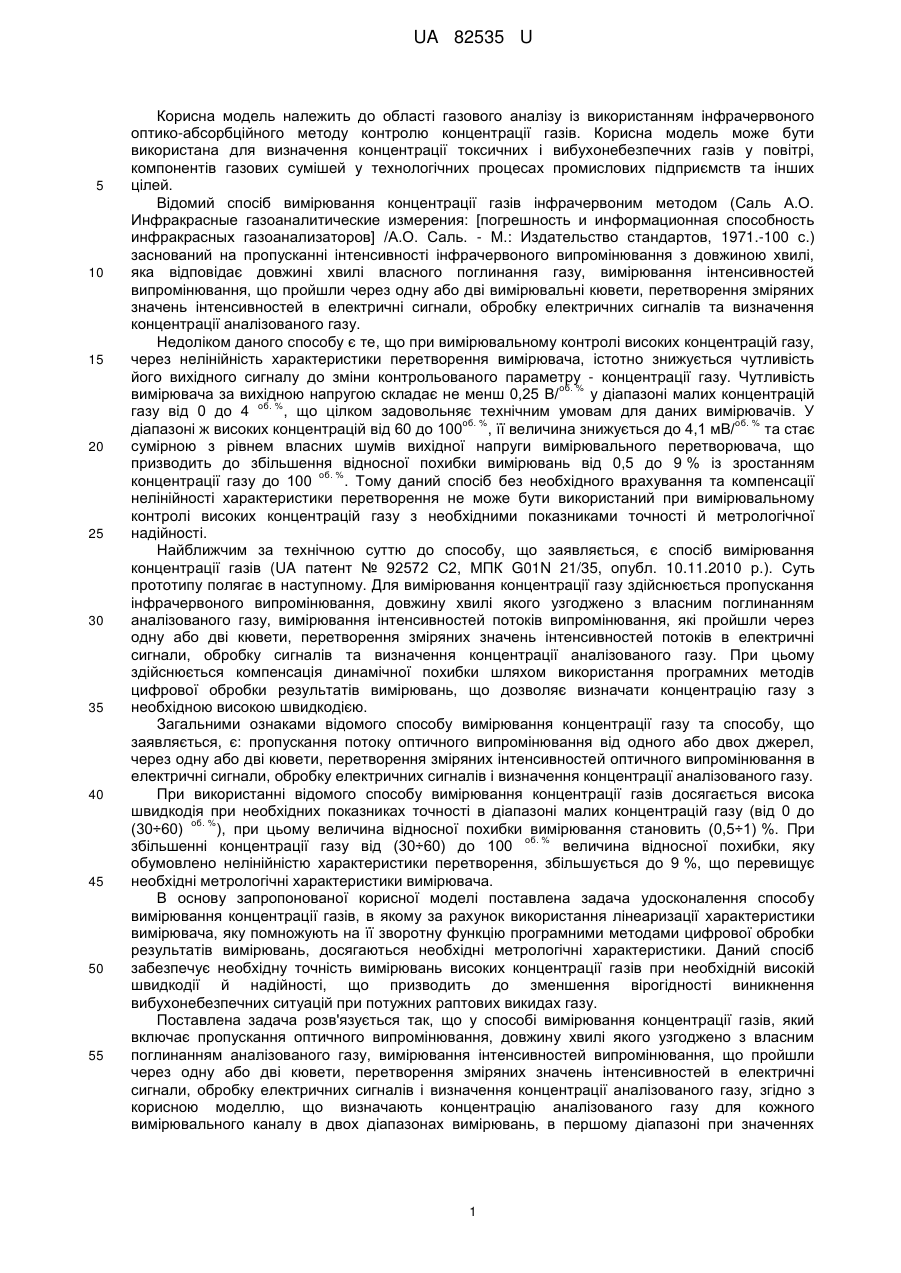

Реферат: Спосіб вимірювання концентрації газів включає пропускання оптичного випромінювання, довжину хвилі якого узгоджено з власним поглинанням аналізованого газу, вимірювання інтенсивностей випромінювання, що пройшли через одну або дві кювети, перетворення зміряних значень інтенсивностей в електричні сигнали, обробку електричних сигналів і визначення концентрації аналізованого газу. При цьому визначають концентрацію аналізованого газу для кожного вимірювального каналу в двох діапазонах вимірювань. UA 82535 U (54) СПОСІБ ВИМІРЮВАННЯ КОНЦЕНТРАЦІЇ ГАЗІВ UA 82535 U UA 82535 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області газового аналізу із використанням інфрачервоного оптико-абсорбційного методу контролю концентрації газів. Корисна модель може бути використана для визначення концентрації токсичних і вибухонебезпечних газів у повітрі, компонентів газових сумішей у технологічних процесах промислових підприємств та інших цілей. Відомий спосіб вимірювання концентрації газів інфрачервоним методом (Саль А.О. Инфракрасные газоаналитические измерения: [погрешность и информационная способность инфракрасных газоанализаторов] /А.О. Саль. - М.: Издательство стандартов, 1971.-100 с.) заснований на пропусканні інтенсивності інфрачервоного випромінювання з довжиною хвилі, яка відповідає довжині хвилі власного поглинання газу, вимірювання інтенсивностей випромінювання, що пройшли через одну або дві вимірювальні кювети, перетворення зміряних значень інтенсивностей в електричні сигнали, обробку електричних сигналів та визначення концентрації аналізованого газу. Недоліком даного способу є те, що при вимірювальному контролі високих концентрацій газу, через нелінійність характеристики перетворення вимірювача, істотно знижується чутливість його вихідного сигналу до зміни контрольованого параметру - концентрації газу. Чутливість об. % вимірювача за вихідною напругою складає не менш 0,25 В/ у діапазоні малих концентрацій об. % газу від 0 до 4 , що цілком задовольняє технічним умовам для даних вимірювачів. У об. % об. % діапазоні ж високих концентрацій від 60 до 100 , її величина знижується до 4,1 мВ/ та стає сумірною з рівнем власних шумів вихідної напруги вимірювального перетворювача, що призводить до збільшення відносної похибки вимірювань від 0,5 до 9 % із зростанням об. % концентрації газу до 100 . Тому даний спосіб без необхідного врахування та компенсації нелінійності характеристики перетворення не може бути використаний при вимірювальному контролі високих концентрацій газу з необхідними показниками точності й метрологічної надійності. Найближчим за технічною суттю до способу, що заявляється, є спосіб вимірювання концентрації газів (UA патент № 92572 С2, МПК G01N 21/35, опубл. 10.11.2010 р.). Суть прототипу полягає в наступному. Для вимірювання концентрації газу здійснюється пропускання інфрачервоного випромінювання, довжину хвилі якого узгоджено з власним поглинанням аналізованого газу, вимірювання інтенсивностей потоків випромінювання, які пройшли через одну або дві кювети, перетворення зміряних значень інтенсивностей потоків в електричні сигнали, обробку сигналів та визначення концентрації аналізованого газу. При цьому здійснюється компенсація динамічної похибки шляхом використання програмних методів цифрової обробки результатів вимірювань, що дозволяє визначати концентрацію газу з необхідною високою швидкодією. Загальними ознаками відомого способу вимірювання концентрації газу та способу, що заявляється, є: пропускання потоку оптичного випромінювання від одного або двох джерел, через одну або дві кювети, перетворення зміряних інтенсивностей оптичного випромінювання в електричні сигнали, обробку електричних сигналів і визначення концентрації аналізованого газу. При використанні відомого способу вимірювання концентрації газів досягається висока швидкодія при необхідних показниках точності в діапазоні малих концентрацій газу (від 0 до об. % (30÷60) ), при цьому величина відносної похибки вимірювання становить (0,5÷1) %. При об. % збільшенні концентрації газу від (30÷60) до 100 величина відносної похибки, яку обумовлено нелінійністю характеристики перетворення, збільшується до 9 %, що перевищує необхідні метрологічні характеристики вимірювача. В основу запропонованої корисної моделі поставлена задача удосконалення способу вимірювання концентрації газів, в якому за рахунок використання лінеаризації характеристики вимірювача, яку помножують на її зворотну функцію програмними методами цифрової обробки результатів вимірювань, досягаються необхідні метрологічні характеристики. Даний спосіб забезпечує необхідну точність вимірювань високих концентрації газів при необхідній високій швидкодії й надійності, що призводить до зменшення вірогідності виникнення вибухонебезпечних ситуацій при потужних раптових викидах газу. Поставлена задача розв'язується так, що у способі вимірювання концентрації газів, який включає пропускання оптичного випромінювання, довжину хвилі якого узгоджено з власним поглинанням аналізованого газу, вимірювання інтенсивностей випромінювання, що пройшли через одну або дві кювети, перетворення зміряних значень інтенсивностей в електричні сигнали, обробку електричних сигналів і визначення концентрації аналізованого газу, згідно з корисною моделлю, що визначають концентрацію аналізованого газу для кожного вимірювального каналу в двох діапазонах вимірювань, в першому діапазоні при значеннях 1 UA 82535 U об. % 5 10 15 20 25 30 35 40 45 50 55 концентрації газу від 0 до (30÷60) використовують безпосередньо характеристику перетворення вимірювача, яка може бути описана співвідношенням: UВК C  UВК  1 exp k  C , де UВК C - вихідна напруга вимірювального каналу від концентрації газу, В; C об. % концентрація аналізованого газу, ; UВК - діапазон зміни вихідної напруги вимірювального каналу, В; k - масштабний коефіцієнт характеристики перетворення вимірювача за об концентрацією газу, ( %); exp - експонента, у другому діапазоні зміни концентрації газу від об. % (30÷60) до 100 виконують лінеаризацію характеристики перетворення вимірювача, яку помножують на її зворотну функцію програмними методами цифрової обробки результатів вимірювань, за наступним співвідношенням: UВК 1 ЛІН , UВК C  S   ln k UВК  UВК C ЛІН де UВК C  - вихідна напруга вимірювального каналу від вимірюваної концентрації газу після лінеаризації характеристики перетворення, В; S - чутливість вимірювального каналу при об. % лінеаризації характеристики перетворення, В/ ; ln - натуральний логарифм. В основу запропонованого способу поставлена задача: підвищення чутливості вимірювального контролю концентрації газів можливе за рахунок лінеаризації характеристики перетворення. Ця задача є зворотною по відновленню вхідного сигналу концентрації газу за відомою інформацією про апаратну функцію вимірювального перетворювача. Зазвичай ця задача вирішується реалізацією зворотної функції до характеристики перетворення з використанням ланки корекції в програмному вигляді. Використання оптичних кювет дозволяє забезпечити необхідну швидкодію при вимірюванні концентрації газів, а визначення концентрації аналізованого газу для кожного вимірювального каналу в двох діапазонах вимірювань дозволяє одержати необхідні показники точності як в об. % діапазоні малих концентрацій газу від 0 до (30÷60) безпосередньо за характеристикою об. % перетворення, так і в діапазоні високих концентрацій газу від (30÷60) до 100 при лінеаризації характеристики перетворення вимірювача, яку помножують на її зворотну функцію програмними методами цифрової обробки результатів вимірювань. Без використання лінеаризації характеристики перетворення вимірювача в діапазоні вимірювань від (30÷60) до об. % 100 визначення концентрації аналізованого газу здійснюється з відносною похибкою вимірювань від 1 до 9 %. При визначенні концентрації газу за характеристикою перетворення після її лінеаризації величина відносної похибка зменшується від 0,5 до 0,2 % у даному діапазоні вимірювань. При розробці вимірювачів на основі запропонованого способу величина відносної похибки вимірювань концентрації газу, яку обумовлено нелінійністю характеристики перетворення, складає не більш 0,5 % у діапазоні високих концентрацій, що в 18 раз менше ніж при визначенні концентрації газу безпосередньо за характеристикою перетворення вимірювача. На фіг. 1 наведено залежність вихідної напруги вимірювального каналу UВК С від зміни об. % концентрації газу (С) у діапазоні від 0 до 100 , де 1 - характеристика перетворення вимірювача; 2 - характеристика перетворення вимірювача після лінеаризації, яку одержано шляхом помноження на її зворотну функцію. На фіг. 2 наведено залежність зміни величини абсолютної похибки вимірювань концентрації об. % газу Δ(С) від його зміни в діапазоні від 0 до 100 при визначенні концентрації, де 1 безпосередньо за характеристикою перетворення вимірювача; 2 - за характеристикою перетворення вимірювача після її лінеаризації. На фіг. 3 наведено залежність зміни величини відносної похибки вимірювань концентрації об. % газу δ(С) від її зміни в діапазоні від 0 до 100 при визначенні концентрації, де 1 безпосередньо за характеристикою перетворення вимірювача; 2 - за характеристикою перетворення після її лінеаризації; С1 - верхня (нижня) межа діапазону малих (великих) концентрацій газу відповідно, %, при якій величина відносної похибки вимірювань концентрації об. % мінімальна, при цьому її величина складає від 30 до 60 , яку приймають залежно від необхідної точності вимірювань. Приклад реалізації способу вимірювання концентрації газів. Пропускають оптичне випромінювання, довжину хвилі якого узгоджено з власним поглинанням аналізованого газу, вимірюють інтенсивність випромінювання, яке пройшло через одну або дві кювети. Перетворюють зміряні значення інтенсивності в електричні сигнали, обробляють електричні сигнали та визначають концентрацію аналізованого газу за вихідною 2 UA 82535 U 5 10 15 20 25 30 напругою вимірювального каналу UВК C , величина якої пропорційна вимірюваній концентрації газу С. Наприклад на фіг. 1 наведено характеристику перетворення вимірювального каналу UВК C в діапазоні зміни вихідної напруги від 0 до 5 В з масштабним коефіцієнтом об. % -1 характеристики перетворення вимірювача за концентрацією газу k=0,055 ( ) , діапазон об. % вимірювань концентрації газу складає від 0 до 100 . Визначають концентрацію аналізованого газу для кожного вимірювального каналу в двох діапазонах вимірювань, для цього виконують аналіз зміряного значення напруги: Якщо зміряне значення напруги знаходиться в діапазоні від 0 до 4,56 В, який відповідає об. % першому діапазону вимірювань концентрації газу від 0 до (30÷60) . У даному діапазоні розраховують значення вимірюваної концентрації безпосередньо за характеристикою перетворення вимірювального каналу (див. фіг. 1, положення 1). При цьому величина абсолютної похибки вимірювань концентрації газу Δ(С) від його зміни в даному діапазоні об. % концентрацій збільшується від 0,04 до 0,4 (див. фіг. 2, положення 1), а відносна похибка вимірювань не перевищує 0,5 % (див. фіг. 3, положення 1). Якщо зміряне значення напруги знаходиться в діапазоні від 4,57 до 5 В, то відповідає об. % другому діапазону вимірювань концентрації газу від (30÷60) до 100 . Зміряне значення напруги UВК C розраховують через зворотну функцію характеристики перетворення та визначають безпосередньо вимірювану концентрацію газу (див. фіг. 1, положення 2). При цьому величина абсолютної похибки вимірювань концентрації газу Δ(С) від його зміни у всьому об. % об. % діапазоні концентрацій (від 0 до 100 ) залишається незмінною та складає 0,2 (див. фіг. 2, положення 2), а відносна похибка вимірювання зменшується від 0,5 до 0,2 % (див. фіг. 3, положення 2). З аналізу одержаних результатів (див. фіг. 3) виходить, що відносна похибка вимірювань концентрації газу при її визначенні безпосередньо за характеристикою перетворення об. % збільшується до 9 % із збільшенням концентрації газу до 100 . При використанні ж даного об способу вимірювання в діапазоні великих концентрацій газів від (30-60) до 100 % відносна похибка вимірювань складає не більш 0,5 %. Запропонований спосіб дозволяє підвищити точність вимірювачів в діапазоні високих концентрацій газів практично в 18 разів при необхідних значеннях швидкодії та метрологічної надійності. Застосування даного способу дозволить безперервно контролювати концентрацію небезпечних газів в атмосфері робочої зони підприємств в умовах підвищеної токсичності й вибухонебезпечності газових компонент. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 Спосіб вимірювання концентрації газів, який включає пропускання оптичного випромінювання, довжину хвилі якого узгоджено з власним поглинанням аналізованого газу, вимірювання інтенсивностей випромінювання, що пройшли через одну або дві кювети, перетворення зміряних значень інтенсивностей в електричні сигнали, обробку електричних сигналів і визначення концентрації аналізованого газу, який відрізняється тим, що визначають концентрацію аналізованого газу для кожного вимірювального каналу в двох діапазонах об. вимірювань, в першому діапазоні при значеннях концентрації газу від 0 до (30÷60) % використовують безпосередньо характеристику перетворення вимірювача, яка може бути описана співвідношенням: UВК C  UВК  1  exp k  C , де UВК C - вихідна напруга вимірювального каналу від концентрації газу, В; C - концентрація об. аналізованого газу, %; UВК - діапазон зміни вихідної напруги вимірювального каналу, В; k масштабний коефіцієнт характеристики перетворення вимірювача за концентрацією газу, об. -1 об. ( %) ; exp - експонента, у другому діапазоні зміни концентрації газу від (30÷60) до 100 % виконують лінеаризацію характеристики перетворення вимірювача, яку помножують на її зворотну функцію програмними методами цифрової обробки результатів вимірювань, за наступним співвідношенням: UВК 1 ЛІН UВК C  S   ln , k UВК  UВК C ЛІН де UВК C  - вихідна напруга вимірювального каналу від вимірюваної концентрації газу після 55 лінеаризації характеристики перетворення, В; S - чутливість вимірювального каналу при об. лінеаризації характеристики перетворення В/ %; - натуральний логарифм. ln 3 UA 82535 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
