Блок плужків перемішуючого пристрою

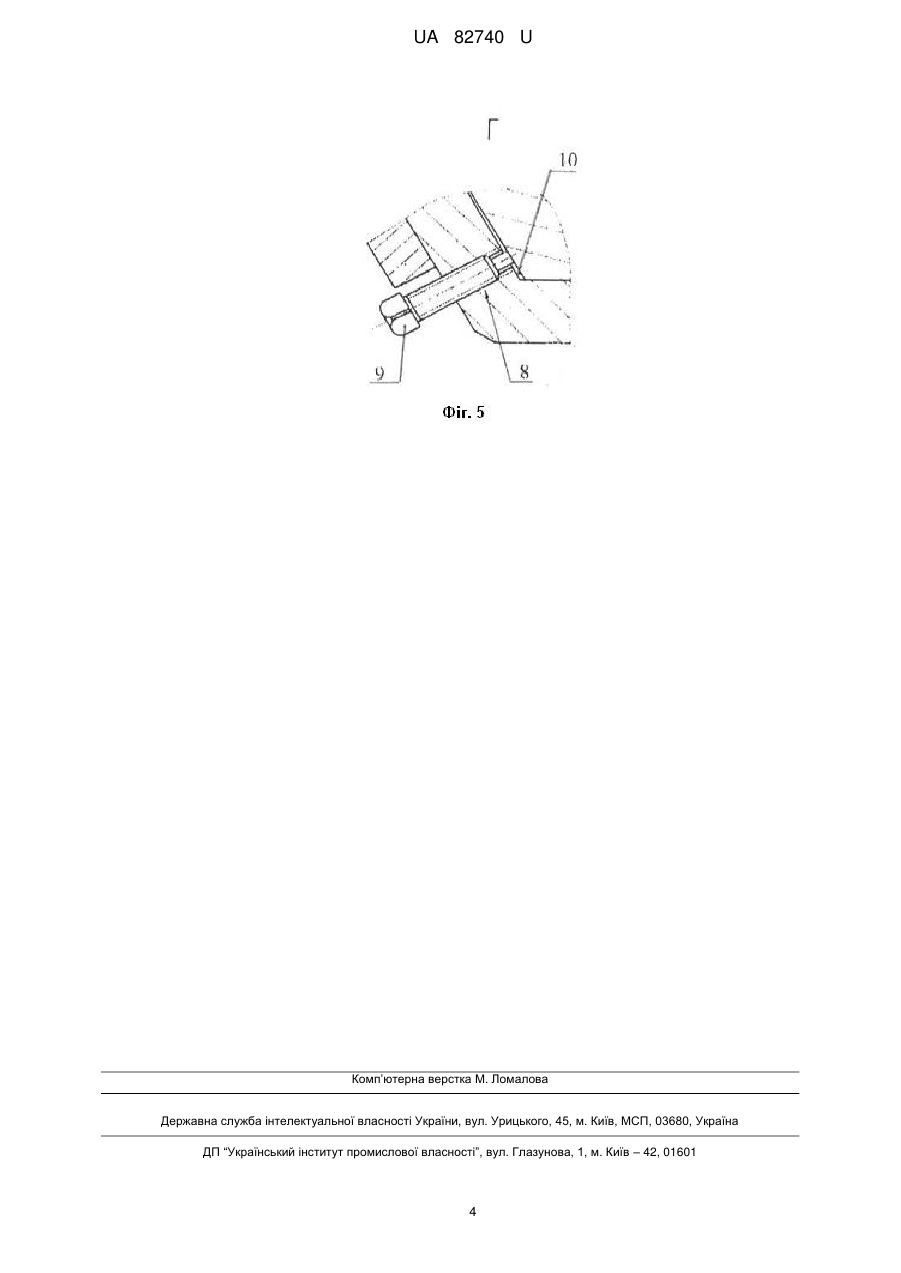

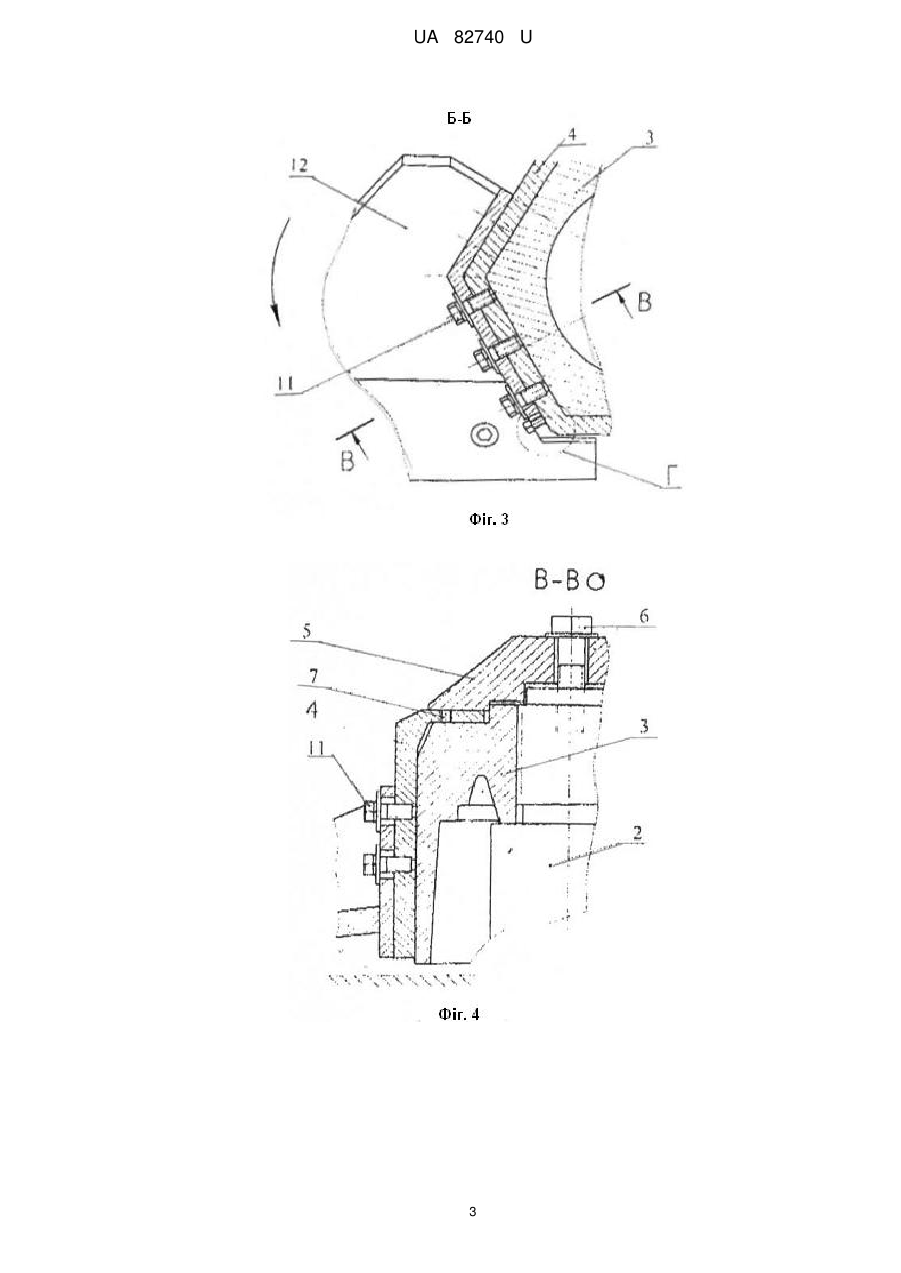

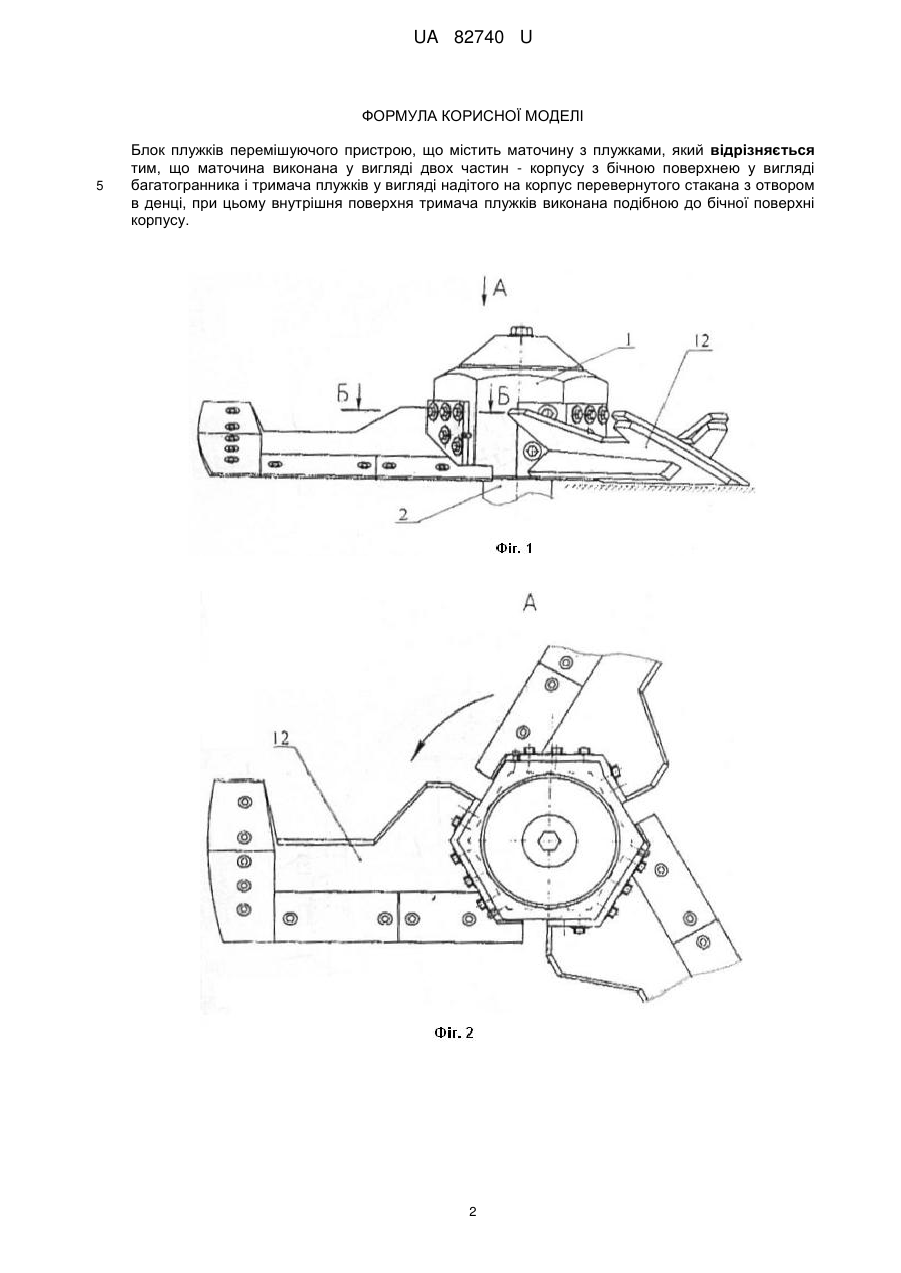

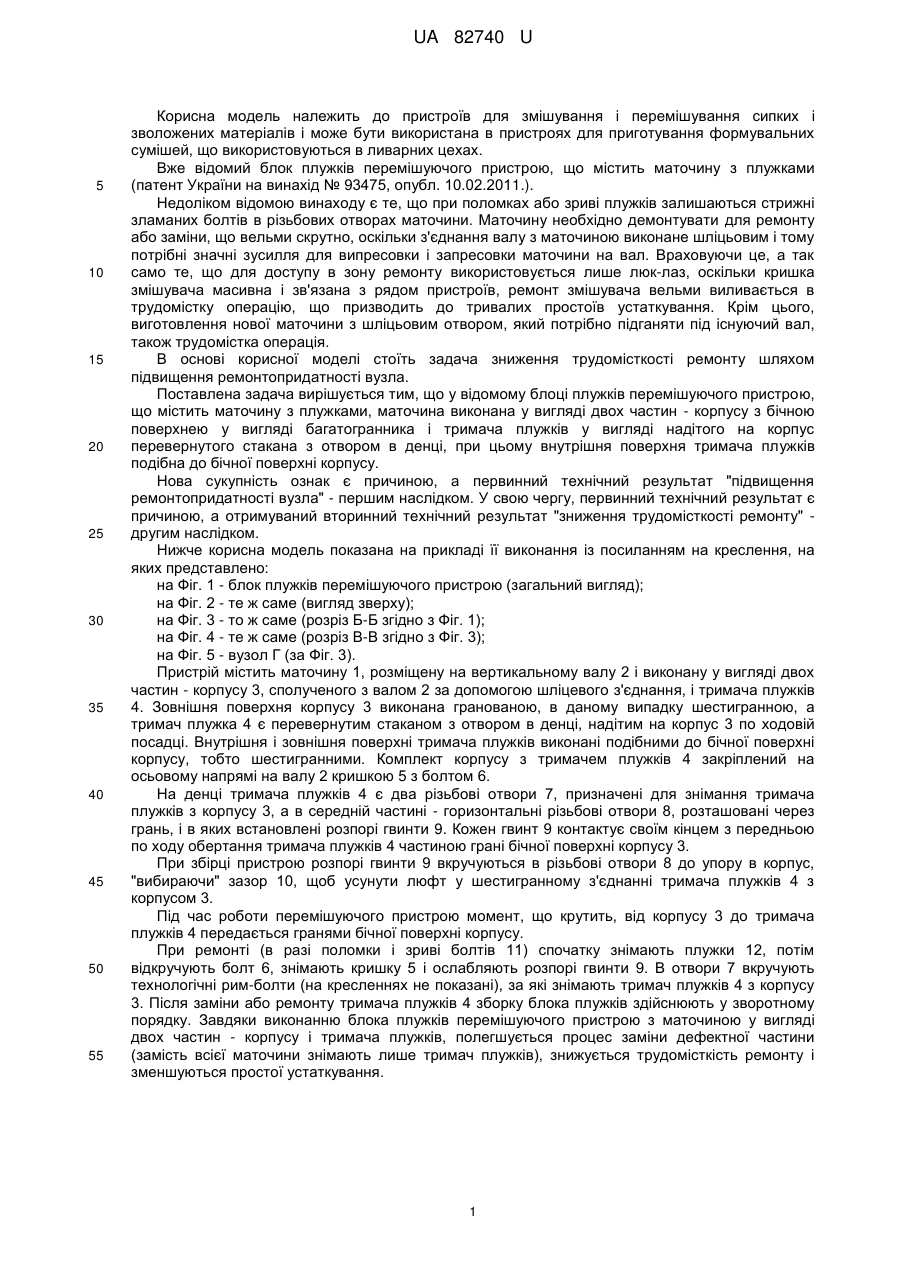

Реферат: Блок плужків перемішуючого пристрою містить маточину з плужками. Маточина виконана у вигляді двох частин - корпусу з бічною поверхнею у вигляді багатогранника і тримача плужків у вигляді надітого на корпус перевернутого стакана з отвором в денці. Внутрішня поверхня тримача плужків виконана подібною до бічної поверхні корпусу. UA 82740 U (12) UA 82740 U UA 82740 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для змішування і перемішування сипких і зволожених матеріалів і може бути використана в пристроях для приготування формувальних сумішей, що використовуються в ливарних цехах. Вже відомий блок плужків перемішуючого пристрою, що містить маточину з плужками (патент України на винахід № 93475, опубл. 10.02.2011.). Недоліком відомою винаходу є те, що при поломках або зриві плужків залишаються стрижні зламаних болтів в різьбових отворах маточини. Маточину необхідно демонтувати для ремонту або заміни, що вельми скрутно, оскільки з'єднання валу з маточиною виконане шліцьовим і тому потрібні значні зусилля для випресовки і запресовки маточини на вал. Враховуючи це, а так само те, що для доступу в зону ремонту використовується лише люк-лаз, оскільки кришка змішувача масивна і зв'язана з рядом пристроїв, ремонт змішувача вельми виливається в трудомістку операцію, що призводить до тривалих простоїв устаткування. Крім цього, виготовлення нової маточини з шліцьовим отвором, який потрібно підганяти під існуючий вал, також трудомістка операція. В основі корисної моделі стоїть задача зниження трудомісткості ремонту шляхом підвищення ремонтопридатності вузла. Поставлена задача вирішується тим, що у відомому блоці плужків перемішуючого пристрою, що містить маточину з плужками, маточина виконана у вигляді двох частин - корпусу з бічною поверхнею у вигляді багатогранника і тримача плужків у вигляді надітого на корпус перевернутого стакана з отвором в денці, при цьому внутрішня поверхня тримача плужків подібна до бічної поверхні корпусу. Нова сукупність ознак є причиною, а первинний технічний результат "підвищення ремонтопридатності вузла" - першим наслідком. У свою чергу, первинний технічний результат є причиною, а отримуваний вторинний технічний результат "зниження трудомісткості ремонту" другим наслідком. Нижче корисна модель показана на прикладі її виконання із посиланням на креслення, на яких представлено: на Фіг. 1 - блок плужків перемішуючого пристрою (загальний вигляд); на Фіг. 2 - те ж саме (вигляд зверху); на Фіг. 3 - то ж саме (розріз Б-Б згідно з Фіг. 1); на Фіг. 4 - те ж саме (розріз В-В згідно з Фіг. 3); на Фіг. 5 - вузол Г (за Фіг. 3). Пристрій містить маточину 1, розміщену на вертикальному валу 2 і виконану у вигляді двох частин - корпусу 3, сполученого з валом 2 за допомогою шліцевого з'єднання, і тримача плужків 4. Зовнішня поверхня корпусу 3 виконана гранованою, в даному випадку шестигранною, а тримач плужка 4 є перевернутим стаканом з отвором в денці, надітим на корпус 3 по ходовій посадці. Внутрішня і зовнішня поверхні тримача плужків виконані подібними до бічної поверхні корпусу, тобто шестигранними. Комплект корпусу з тримачем плужків 4 закріплений на осьовому напрямі на валу 2 кришкою 5 з болтом 6. На денці тримача плужків 4 є два різьбові отвори 7, призначені для знімання тримача плужків з корпусу 3, а в середній частині - горизонтальні різьбові отвори 8, розташовані через грань, і в яких встановлені розпорі гвинти 9. Кожен гвинт 9 контактує своїм кінцем з передньою по ходу обертання тримача плужків 4 частиною грані бічної поверхні корпусу 3. При збірці пристрою розпорі гвинти 9 вкручуються в різьбові отвори 8 до упору в корпус, "вибираючи" зазор 10, щоб усунути люфт у шестигранному з'єднанні тримача плужків 4 з корпусом 3. Під час роботи перемішуючого пристрою момент, що крутить, від корпусу 3 до тримача плужків 4 передається гранями бічної поверхні корпусу. При ремонті (в разі поломки і зриві болтів 11) спочатку знімають плужки 12, потім відкручують болт 6, знімають кришку 5 і ослабляють розпорі гвинти 9. В отвори 7 вкручують технологічні рим-болти (на кресленнях не показані), за які знімають тримач плужків 4 з корпусу 3. Після заміни або ремонту тримача плужків 4 зборку блока плужків здійснюють у зворотному порядку. Завдяки виконанню блока плужків перемішуючого пристрою з маточиною у вигляді двох частин - корпусу і тримача плужків, полегшується процес заміни дефектної частини (замість всієї маточини знімають лише тримач плужків), знижується трудомісткість ремонту і зменшуються простої устаткування. 1 UA 82740 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Блок плужків перемішуючого пристрою, що містить маточину з плужками, який відрізняється тим, що маточина виконана у вигляді двох частин - корпусу з бічною поверхнею у вигляді багатогранника і тримача плужків у вигляді надітого на корпус перевернутого стакана з отвором в денці, при цьому внутрішня поверхня тримача плужків виконана подібною до бічної поверхні корпусу. 2 UA 82740 U 3 UA 82740 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
