Формула / Реферат

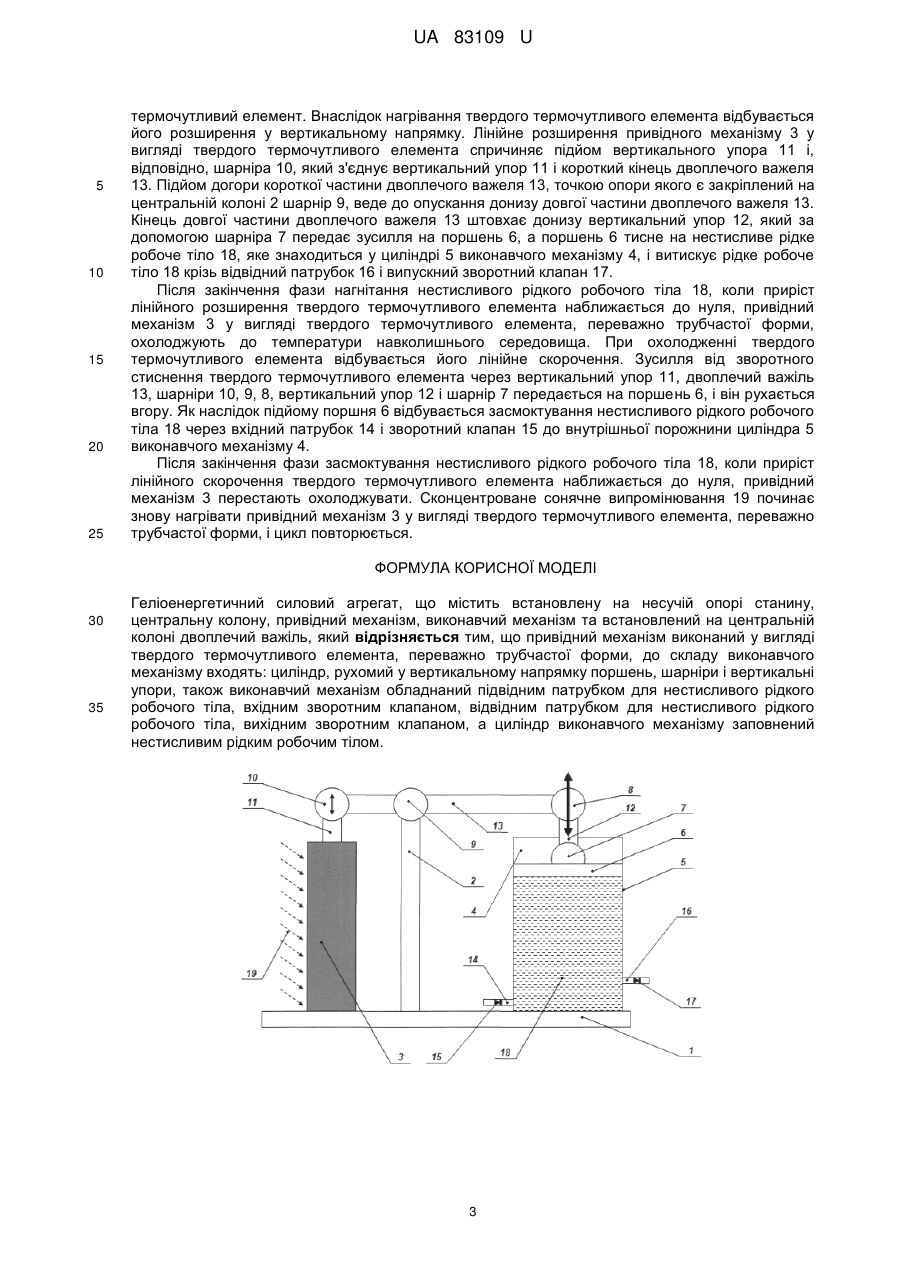

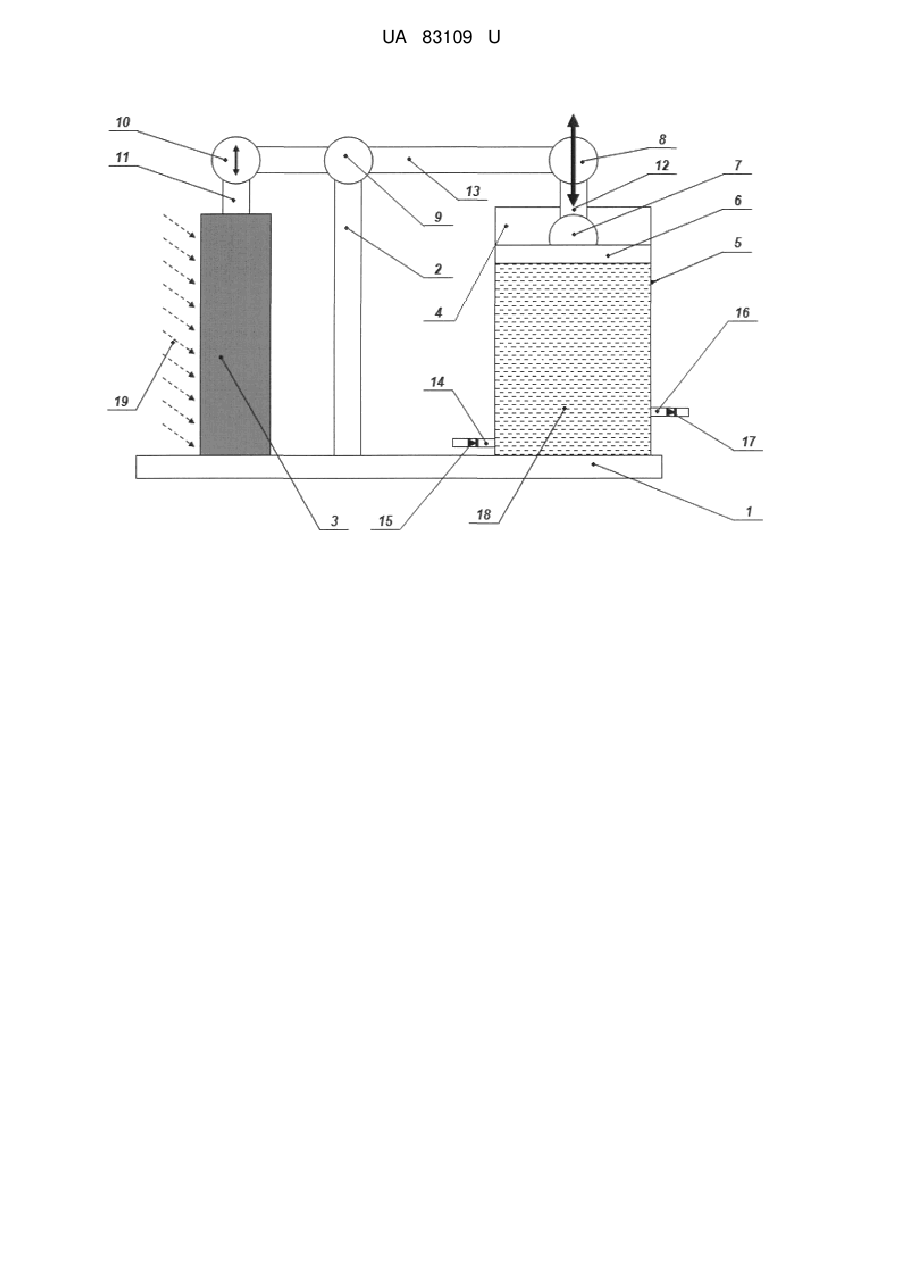

Геліоенергетичний силовий агрегат, що містить встановлену на несучій опорі станину, центральну колону, привідний механізм, виконавчий механізм та встановлений на центральній колоні двоплечий важіль, який відрізняється тим, що привідний механізм виконаний у вигляді твердого термочутливого елемента, переважно трубчастої форми, до складу виконавчого механізму входять: циліндр, рухомий у вертикальному напрямку поршень, шарніри і вертикальні упори, також виконавчий механізм обладнаний підвідним патрубком для нестисливого рідкого робочого тіла, вхідним зворотним клапаном, відвідним патрубком для нестисливого рідкого робочого тіла, вихідним зворотним клапаном, а циліндр виконавчого механізму заповнений нестисливим рідким робочим тілом.

Текст

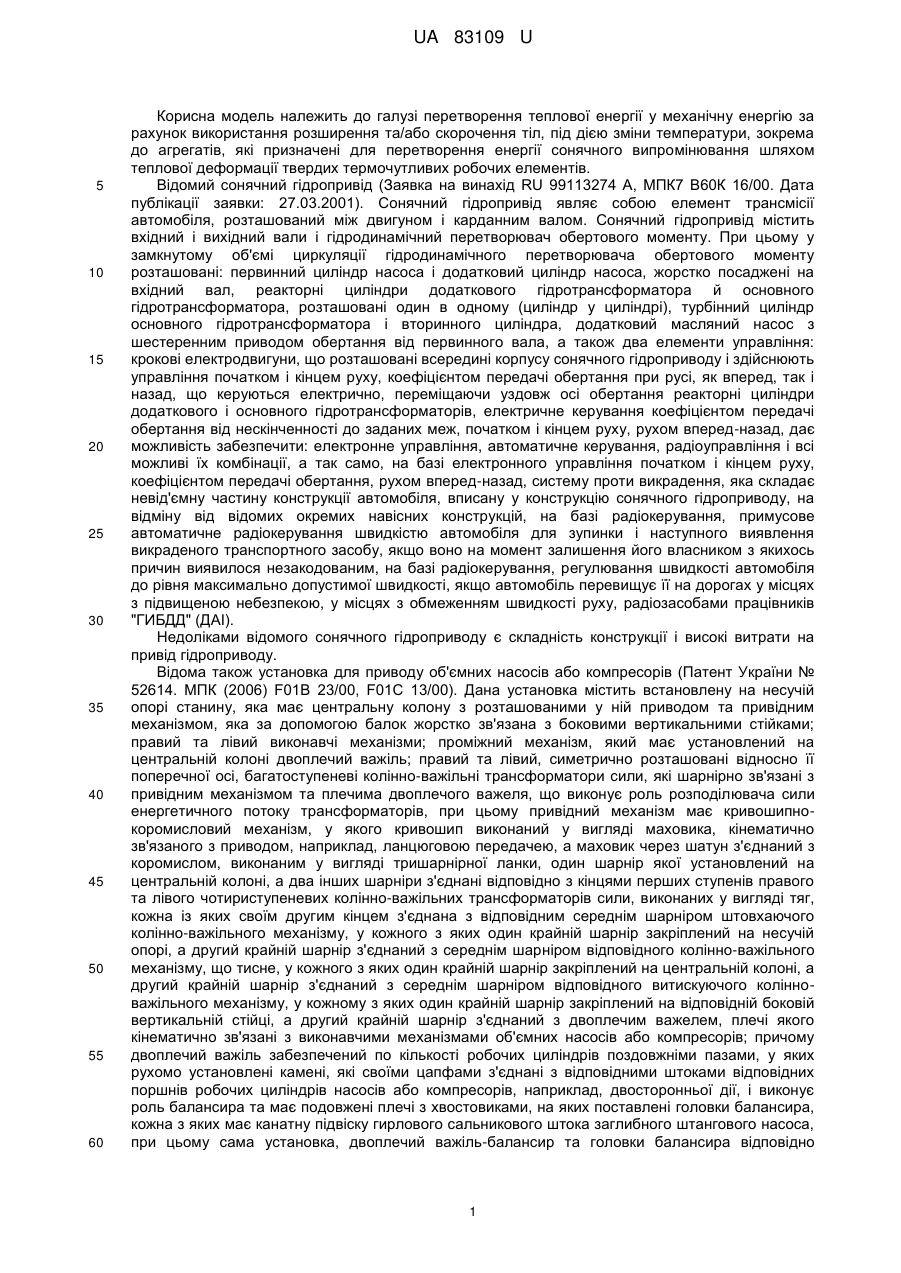

Реферат: Геліоенергетичний силовий агрегат містить встановлену на несучій опорі станину, центральну колону, привідний механізм, виконавчий механізм та встановлений на центральній колоні двоплечий важіль. Привідний механізм виконаний у вигляді твердого термочутливого елемента, переважно трубчастої форми. До складу виконавчого механізму входять: циліндр, рухомий у вертикальному напрямку поршень, шарніри і вертикальні упори. Також виконавчий механізм обладнаний підвідним патрубком для нестисливого рідкого робочого тіла, вхідним зворотним клапаном, відвідним патрубком для нестисливого рідкого робочого тіла, вихідним зворотним клапаном, а циліндр виконавчого механізму заповнений нестисливим рідким робочим тілом. UA 83109 U (54) ГЕЛІОЕНЕРГЕТИЧНИЙ СИЛОВИЙ АГРЕГАТ UA 83109 U UA 83109 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі перетворення теплової енергії у механічну енергію за рахунок використання розширення та/або скорочення тіл, під дією зміни температури, зокрема до агрегатів, які призначені для перетворення енергії сонячного випромінювання шляхом теплової деформації твердих термочутливих робочих елементів. Відомий сонячний гідропривід (Заявка на винахід RU 99113274 А, МПК7 В60К 16/00. Дата публікації заявки: 27.03.2001). Сонячний гідропривід являє собою елемент трансмісії автомобіля, розташований між двигуном і карданним валом. Сонячний гідропривід містить вхідний і вихідний вали і гідродинамічний перетворювач обертового моменту. При цьому у замкнутому об'ємі циркуляції гідродинамічного перетворювача обертового моменту розташовані: первинний циліндр насоса і додатковий циліндр насоса, жорстко посаджені на вхідний вал, реакторні циліндри додаткового гідротрансформатора й основного гідротрансформатора, розташовані один в одному (циліндр у циліндрі), турбінний циліндр основного гідротрансформатора і вторинного циліндра, додатковий масляний насос з шестеренним приводом обертання від первинного вала, а також два елементи управління: крокові електродвигуни, що розташовані всередині корпусу сонячного гідроприводу і здійснюють управління початком і кінцем руху, коефіцієнтом передачі обертання при русі, як вперед, так і назад, що керуються електрично, переміщаючи уздовж осі обертання реакторні циліндри додаткового і основного гідротрансформаторів, електричне керування коефіцієнтом передачі обертання від нескінченності до заданих меж, початком і кінцем руху, рухом вперед-назад, дає можливість забезпечити: електронне управління, автоматичне керування, радіоуправління і всі можливі їх комбінації, а так само, на базі електронного управління початком і кінцем руху, коефіцієнтом передачі обертання, рухом вперед-назад, систему проти викрадення, яка складає невід'ємну частину конструкції автомобіля, вписану у конструкцію сонячного гідроприводу, на відміну від відомих окремих навісних конструкцій, на базі радіокерування, примусове автоматичне радіокерування швидкістю автомобіля для зупинки і наступного виявлення викраденого транспортного засобу, якщо воно на момент залишення його власником з якихось причин виявилося незакодованим, на базі радіокерування, регулювання швидкості автомобіля до рівня максимально допустимої швидкості, якщо автомобіль перевищує її на дорогах у місцях з підвищеною небезпекою, у місцях з обмеженням швидкості руху, радіозасобами працівників "ГИБДД" (ДАІ). Недоліками відомого сонячного гідроприводу є складність конструкції і високі витрати на привід гідроприводу. Відома також установка для приводу об'ємних насосів або компресорів (Патент України № 52614. МПК (2006) F01B 23/00, F01C 13/00). Дана установка містить встановлену на несучій опорі станину, яка має центральну колону з розташованими у ній приводом та привідним механізмом, яка за допомогою балок жорстко зв'язана з боковими вертикальними стійками; правий та лівий виконавчі механізми; проміжний механізм, який має установлений на центральній колоні двоплечий важіль; правий та лівий, симетрично розташовані відносно її поперечної осі, багатоступеневі колінно-важільні трансформатори сили, які шарнірно зв'язані з привідним механізмом та плечима двоплечого важеля, що виконує роль розподілювача сили енергетичного потоку трансформаторів, при цьому привідний механізм має кривошипнокоромисловий механізм, у якого кривошип виконаний у вигляді маховика, кінематично зв'язаного з приводом, наприклад, ланцюговою передачею, а маховик через шатун з'єднаний з коромислом, виконаним у вигляді тришарнірної ланки, один шарнір якої установлений на центральній колоні, а два інших шарніри з'єднані відповідно з кінцями перших ступенів правого та лівого чотириступеневих колінно-важільних трансформаторів сили, виконаних у вигляді тяг, кожна із яких своїм другим кінцем з'єднана з відповідним середнім шарніром штовхаючого колінно-важільного механізму, у кожного з яких один крайній шарнір закріплений на несучій опорі, а другий крайній шарнір з'єднаний з середнім шарніром відповідного колінно-важільного механізму, що тисне, у кожного з яких один крайній шарнір закріплений на центральній колоні, а другий крайній шарнір з'єднаний з середнім шарніром відповідного витискуючого колінноважільного механізму, у кожному з яких один крайній шарнір закріплений на відповідній боковій вертикальній стійці, а другий крайній шарнір з'єднаний з двоплечим важелем, плечі якого кінематично зв'язані з виконавчими механізмами об'ємних насосів або компресорів; причому двоплечий важіль забезпечений по кількості робочих циліндрів поздовжніми пазами, у яких рухомо установлені камені, які своїми цапфами з'єднані з відповідними штоками відповідних поршнів робочих циліндрів насосів або компресорів, наприклад, двосторонньої дії, і виконує роль балансира та має подовжені плечі з хвостовиками, на яких поставлені головки балансира, кожна з яких має канатну підвіску гирлового сальникового штока заглибного штангового насоса, при цьому сама установка, двоплечий важіль-балансир та головки балансира відповідно 1 UA 83109 U 5 10 15 20 25 30 35 40 45 50 55 60 виконані з можливістю регулювання та фіксації їхнього взаємного положення для забезпечення положення канатних підвісок відповідно осей гирл відповідних свердловин. Дана установка для приводу об'ємних насосів або компресорів за технічною суттю та за ефектом, що досягається, є найбільш близькою до геліоенергетичного силового агрегату (ГЕСА), що заявляється. Недоліками даної установки для приводу об'ємних насосів або компресорів є високі витрати на забезпечення приводу об'ємних насосів або компресорів і, як наслідок, високі витрати на перекачування рідин. Сукупними ознаками найближчого аналога (прототипу) є: - установлена на несучій опорі станина, - центральна колона, - привідний механізм, - виконавчий механізм; - установлений на центральній колоні двоплечий важіль. В основу технічного рішення, що заявляється, поставлена задача за рахунок використання різниці теплових потенціалів навколишнього середовища та твердого термочутливого елемента, що деформується (лінійно розширюється) під дією енергії сонячного випромінювання, безпосередньо перетворювати енергію сонця у механічну енергію шляхом періодичного нагнітання (всмоктування і витіснення) нестисливого рідкого робочого тіла, і таким чином знизити витрати на перекачування рідин. Технічним результатом, що очікується, технічного рішення, що заявляється (геліоенергетичного силового агрегату (ГЕСА)), є зниження витрат на перекачування рідин. Зазначений технічний результат досягається тим, що у геліоенергетичному силовому агрегаті (ГЕСА), що містить встановлену на несучій опорі станину 1, центральну колону 2, привідний механізм 3, виконавчий механізм 4 та встановлений на центральній колоні двоплечий важіль 13, згідно з технічним рішенням, що заявляється, - привідний механізм 3 виконаний у вигляді твердого термочутливого елемента, переважно трубчастої форми; - до складу виконавчого механізму 4 входять: циліндр 5, рухомий у вертикальному напрямку поршень 6, шарніри 7, 8, 9, 10 і вертикальні упори 11, 12; - виконавчий механізм 4 обладнаний підвідним патрубком 14 для нестисливого рідкого робочого тіла, вхідним зворотним клапаном 15, відвідним патрубком 16 для нестисливого рідкого робочого тіла, вихідним зворотним клапаном 17; - циліндр 5 виконавчого механізму 4 заповнений нестисливим рідким робочим тілом 18. Суть технічного рішення, що заявляється, полягає у наступному. При виконанні привідного механізму 3 у вигляді твердого термочутливого елемента, переважно трубчастої форми, при виготовленні виконавчого механізму 4 з циліндра 5, рухомого у вертикальному напрямку поршня 6, шарнірів 7, 8, 9, 10 і вертикальних упорів 11, 12; при обладнанні виконавчого механізму 4 підвідним патрубком 14 для нестисливого рідкого робочого тіла, вхідним зворотним клапаном 15, відвідним патрубком 16 для нестисливого рідкого робочого тіла, вихідним зворотним клапаном 17, при заповненні циліндра 5 виконавчого механізму 4 нестисливим рідким робочим тілом 18 забезпечується безпосереднє перетворення енергії сонячного випромінювання у механічну енергію за рахунок періодичного нагнітання (всмоктування і витіснення) нестисливого рідкого робочого тіла 18, що веде до зниження витрат на перекачування рідин. Таким чином, сукупність відмінних ознак технічного рішення, що заявляється (геліоенергетичного силового агрегату (ГЕСА)), веде до досягнення означеного технічного результату. Крім цього, суть технічного рішення, що заявляється, ілюструється принциповою схемою геліоенергетичного силового агрегата (ГЕСА), зображеною на кресленні. Геліоенергетичний силовий агрегат (ГЕСА) складається з наступних вузлів та елементів: 1 станина, 2 - центральна колона, 3 - привідний механізм у вигляді твердого термочутливого елемента, переважно трубчастої форми, 4 - виконавчий механізм, до складу якого входять: 5 циліндр, 6 - рухомий у вертикальному напрямку поршень, 7, 8, 9, 10 - шарніри, 11, 12 вертикальні упори, 13 - двоплечий важіль, 14 - підвідний патрубок для нестисливого рідкого робочого тіла, 15 - вхідний зворотний клапан, 16 - відвідний патрубок для нестисливого рідкого робочого тіла, 17 - вихідний зворотний клапан, 18 - нестисливе рідке робоче тіло. Геліоенергетичний силовий агрегат (ГЕСА) працює наступним чином. Сконцентроване сонячне світло 19 фокусується на зовнішній поверхні привідного механізму 3, що виконаний у вигляді твердого термочутливого елемента, переважно трубчастої форми, і нагріває цей 2 UA 83109 U 5 10 15 20 25 термочутливий елемент. Внаслідок нагрівання твердого термочутливого елемента відбувається його розширення у вертикальному напрямку. Лінійне розширення привідного механізму 3 у вигляді твердого термочутливого елемента спричиняє підйом вертикального упора 11 і, відповідно, шарніра 10, який з'єднує вертикальний упор 11 і короткий кінець двоплечого важеля 13. Підйом догори короткої частини двоплечого важеля 13, точкою опори якого є закріплений на центральній колоні 2 шарнір 9, веде до опускання донизу довгої частини двоплечого важеля 13. Кінець довгої частини двоплечого важеля 13 штовхає донизу вертикальний упор 12, який за допомогою шарніра 7 передає зусилля на поршень 6, а поршень 6 тисне на нестисливе рідке робоче тіло 18, яке знаходиться у циліндрі 5 виконавчого механізму 4, і витискує рідке робоче тіло 18 крізь відвідний патрубок 16 і випускний зворотний клапан 17. Після закінчення фази нагнітання нестисливого рідкого робочого тіла 18, коли приріст лінійного розширення твердого термочутливого елемента наближається до нуля, привідний механізм 3 у вигляді твердого термочутливого елемента, переважно трубчастої форми, охолоджують до температури навколишнього середовища. При охолодженні твердого термочутливого елемента відбувається його лінійне скорочення. Зусилля від зворотного стиснення твердого термочутливого елемента через вертикальний упор 11, двоплечий важіль 13, шарніри 10, 9, 8, вертикальний упор 12 і шарнір 7 передається на поршень 6, і він рухається вгору. Як наслідок підйому поршня 6 відбувається засмоктування нестисливого рідкого робочого тіла 18 через вхідний патрубок 14 і зворотний клапан 15 до внутрішньої порожнини циліндра 5 виконавчого механізму 4. Після закінчення фази засмоктування нестисливого рідкого робочого тіла 18, коли приріст лінійного скорочення твердого термочутливого елемента наближається до нуля, привідний механізм 3 перестають охолоджувати. Сконцентроване сонячне випромінювання 19 починає знову нагрівати привідний механізм 3 у вигляді твердого термочутливого елемента, переважно трубчастої форми, і цикл повторюється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Геліоенергетичний силовий агрегат, що містить встановлену на несучій опорі станину, центральну колону, привідний механізм, виконавчий механізм та встановлений на центральній колоні двоплечий важіль, який відрізняється тим, що привідний механізм виконаний у вигляді твердого термочутливого елемента, переважно трубчастої форми, до складу виконавчого механізму входять: циліндр, рухомий у вертикальному напрямку поршень, шарніри і вертикальні упори, також виконавчий механізм обладнаний підвідним патрубком для нестисливого рідкого робочого тіла, вхідним зворотним клапаном, відвідним патрубком для нестисливого рідкого робочого тіла, вихідним зворотним клапаном, а циліндр виконавчого механізму заповнений нестисливим рідким робочим тілом. 3 UA 83109 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Назва патенту англійською

Solar power unit

Автори англійською

Revutska Liudmyla Oleksandrivna, Revutska Liubov Oleksandrivna

Назва патенту російською

Гелиоэнергетический силовой агрегат

Автори російською

Ревуцкая Людмила Александровна, Ревуцкая Любовь Александровна

МПК / Мітки

МПК: F03G 7/06

Мітки: агрегат, силовий, геліоенергетичний
