Електрохімічна комірка

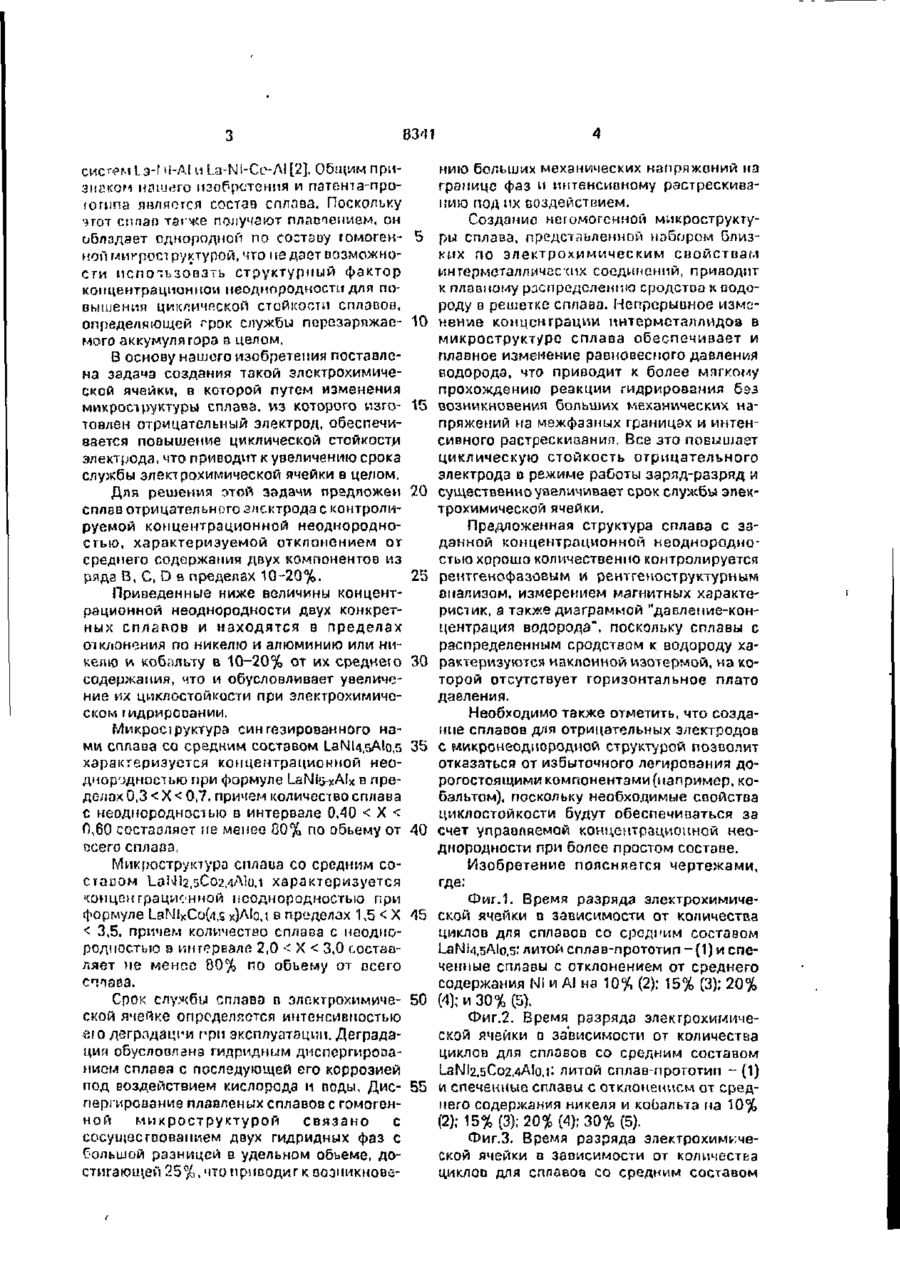

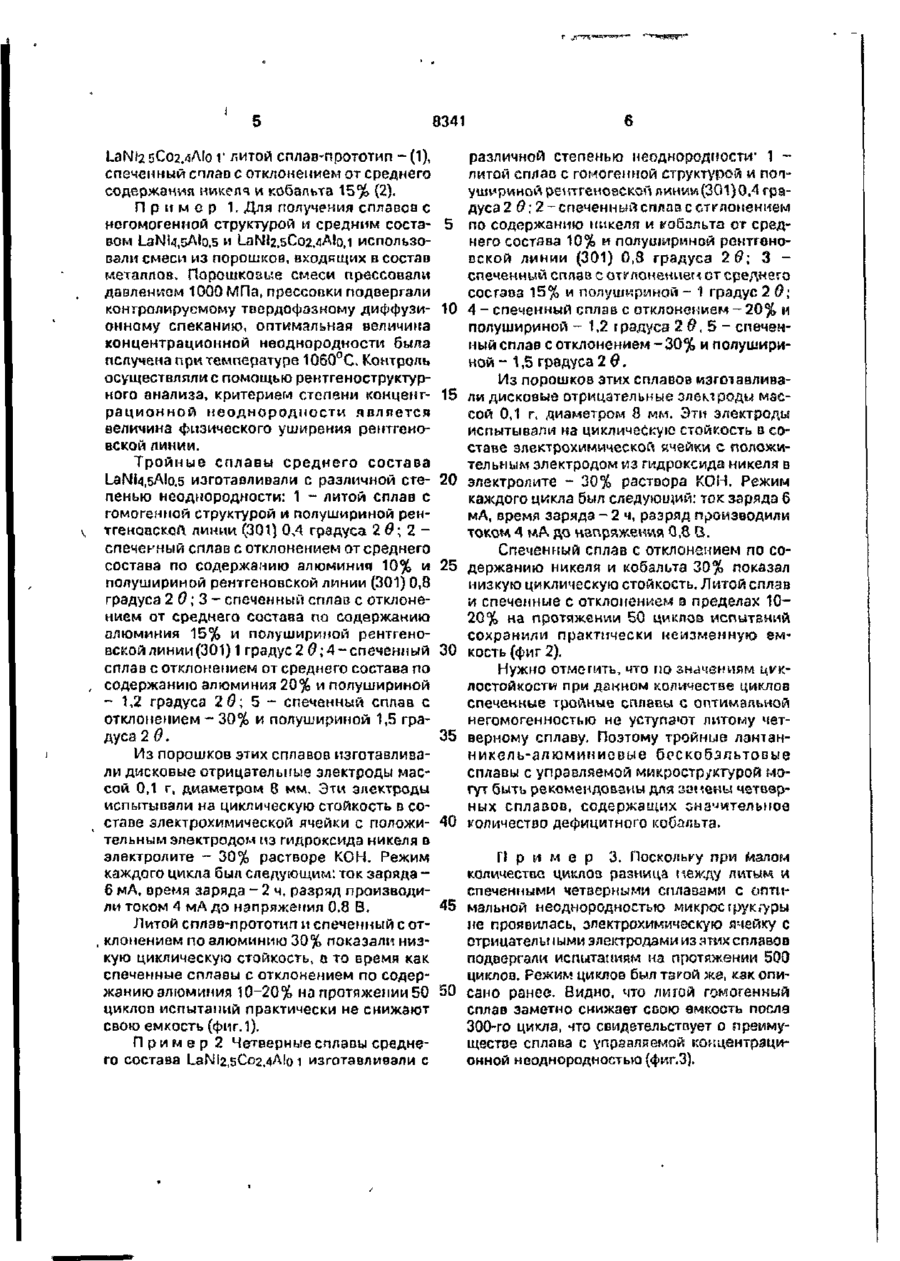

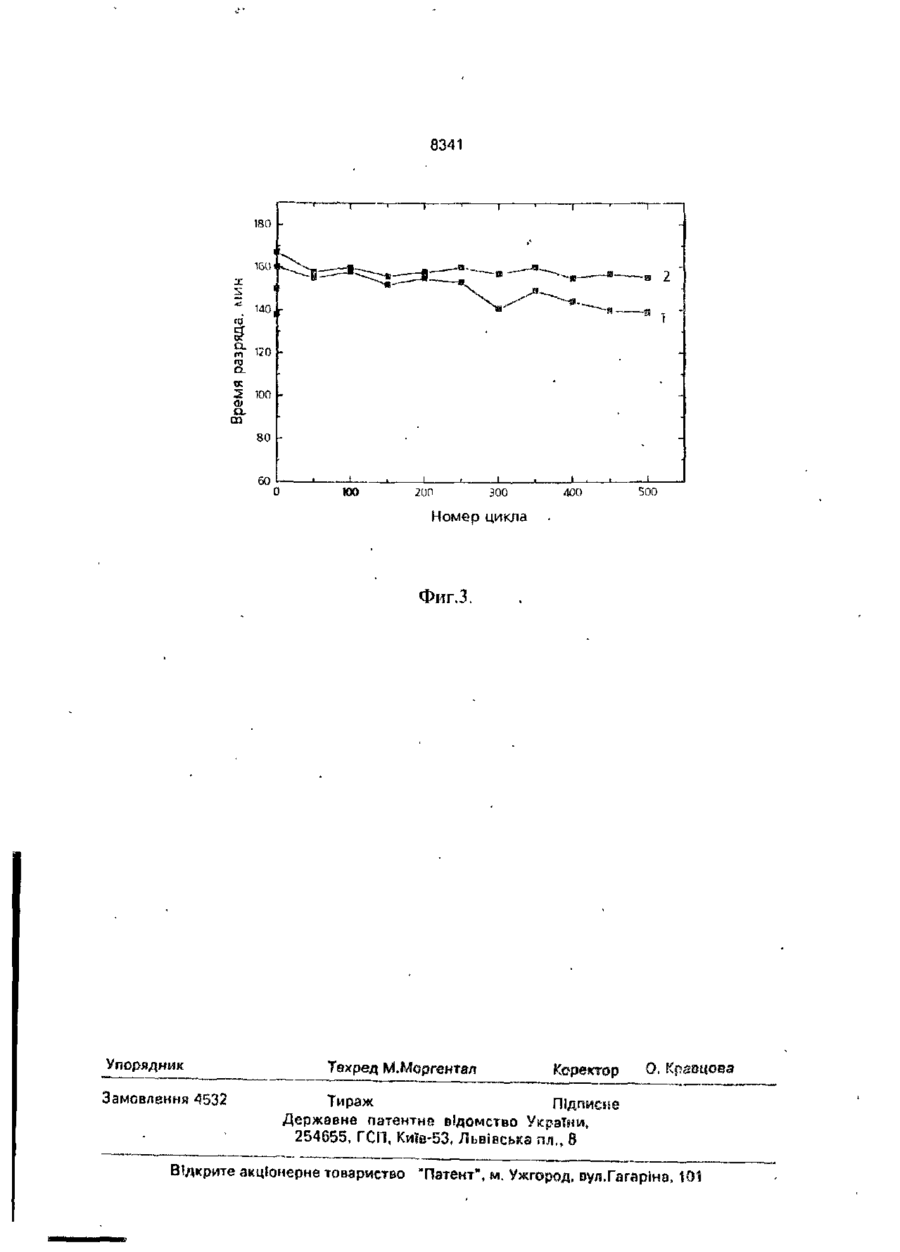

1. Электрохимическая ячейка, содержащая пропитанное щелочным электролитом положительный электрод, сепаратор и отрицательный электрод из сплава на основе интерметаллического соединения со средним составом A(BiC)5-xDx, где А - лантан или мишметалл, В - никель, С - кобальт, О алюминий, кремний, хром, марганец, а х находится а пределах 0,1 < X < 1, о т л и ч аю щ а я с я теп, что сплав отрицательного электрода получен с концентрационной неоднородностью, характеризуемой отклонением от среднего содержания двух компонентов из ряда В, С. D в пределах 10-20%. 2. Электрохимическая ячейкл по п.1, от л и ч а ю щ а я с я том, что сплав со сродним составом LaNU.sAlo.s характеризуем;-* концентрационной неоднородностью при формуле I aNIs-xAlx в пределах 0,3 < X < 0,7, причем количество сплава с неоднородностью Q интервале 0,4 < X < 0,6 составляет не менее 80% об. от всего сплава. Изобретение относится к области электрохимических источников тока, в частности щелочных перезаряжземых аккумуляторов, в которых отрицательный электрод выполнен из сплава на основе интерметаллическо го соединения, способного к оОратимому электрохимическому not лощению водорода. Наиболее близкой к нашему тобретамию является электрохимическая ячейка, содержащая интерметаллическио соодкиения 3. Электрохимическая ячейка по п.1, отл и ч а ю щ а я с я тем, что сплав со средним составом LaNl2.5Co2.4Alo,i характеризует en концентрационной неоднородностью при формуле LaNlxCO^ кАІо.і в пределах 1,5 < X < 3,5, причем количество сплава с неоднородностью в интервале 2,0 < X < 3,0, составляет не менее 80% об. от всего сплава, os 8341 систем 1.3-Г U-AI и La-Nl-Ce-AI[2]. Общим признаком нашего изобретения и патента-проюгипа является состав сплава. Поскольку этот сипа» тэгже получают плавлением, он обладает однородной по составу гомоген- 5 ной микроструктурой, что иедаетоозможносги испо'.ьзовзть структурний фактор концентрационной неоднородности для повышения циклической стойкости сплзвои, определяющей грок службы перезэряжае- 10 мого аккумулятора в целом. В основу нашого изобретения поставлена задача создания такой электрохимической ячейки, в которой путем изменения микроструктуры сплава, иэ которого ызго- 15 товлен отрицательный электрод, обеспечивается повышение циклической стойкостя электрода, что приводит к увеличению срока службы электрохимической ячейки в целом. Для решения этой задачи предложен 20 сплав отрицательного электрода с контролируемой концентрационной неоднородностью, характеризуемой отклонением от среднего содержания двух компонентов из ряда В, С, D в пределах 10-20%. 25 Приведенные ниже величины концентрационной неоднородности двух конкретных сплапов и находятся в пределах отклонения по никелю и алюминию или никелю и кобальту в 10-20% от их среднею 30 содержания, что и обусловливает увеличение их циклостойкости при электрохимическом ждрированим. Микросіруктура синтезированного нами сплава со средним составом LaNi4.5Alo,5 35 характеризуется концентрационной неоднородностью при формуле LaNfcrxAIx в лРе~ делах0,3
