Сплав на основі хрому

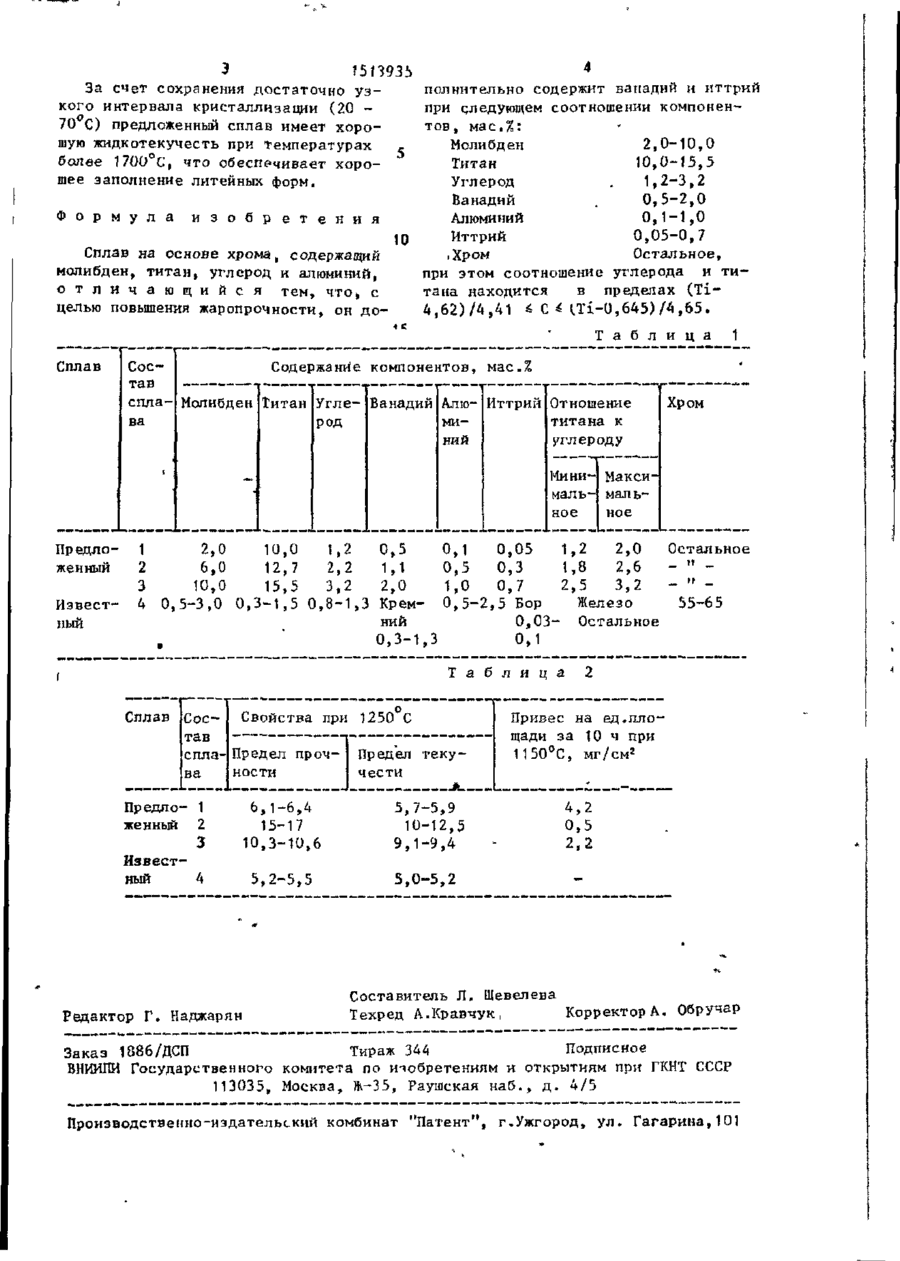

Изобретение относится к литейным сплавам на основе хрома, предназначенным для использования в машино Изобретение относится к области металлургии литейных сплавов на основе хрома повышенной жаропрочности и может быть использовано в машиностроении при изготовлении штампов для изотермической деформации, где требуется сочетание жаропрочности и жаростойкости. Цель изобретения - повышение жаропрочности сплава. В табл. 1 приведен химический состав опробованных композиций предложенного сплава. Композиции опробованных составов изготовлены методом индукционной плавки в среде аргона в вакуумной печи в тиглях из двуокиси циркония, стабилизированной окисью иттрия, 37-89 строении при изготовлении штампов для изотермической деформации, где требуется сочетание жаропрочности и жаростойкости. Целью изобретения я в ляется повышение жаропрочности сплава, что достигается дополнительным введением ванадия и и т т р и я . Сплав на основе хрома содержит^ мас.%: молибден 2 , 0 - 1 0 , 0 ; титан 1 0 , 0 - 1 5 , 5 ; углерод 1,2-3,2; ванадий 0 , 5 - 2 , 0 ; алюминий 0 , 1 - 1 , 0 ; иттрий 0 , 0 5 - 0 , 7 ; хром остальное. Сплав имеет следующие свойства: предел прочности при 125О°С 6,1-17 кгс/мм 2 и предел текучести 5 , 7 - 1 2 , 5 кгс/мм 2 . Привес на ед. площади за 10 ч при 1150°С 0,5 4,2 к г / с м 2 . 2 табл. слитки массой 3 кг получены разливкой в медный кокиль. Слитки подвергали вакуумному отжигу при 1200 С в течение 1 ч. Охлаждение с 1200 до 1100 С проводили со скоростью 800 град/ч. Механические свойства при 1250 С определяли в вакууме не хуже 10 тор при скорости деформации 1,1-10" с". Жаростойкость оценивали по привесу при окислении на воздухе при 1150°С за 10 ч. Б табл. 2 приведены свойства опробованных композиций предложенного сплава в сопоставлении с известным сплавоме Как видно из данных табл. 2, предложенный сплав более жаропрочен, чем известный. (Л С W со с* ел З »5П93Ь За счет сохранения достаточно узполннтельно содержит ванадий и иттрий кого интервала кристаллизации (20 при следующем соотношении компонен70 С) предложенный сплав имеет хоротов, мас.%: шую жидкотекучесть при температурах Молибден 2,0-10,0 более 1700°С, что обеспечивает хороТитан 10,0-15,5 шее заполнение литейных форм. Углерод . 1,2-3,2 Ванадий . 0,5-2,0 Ф о р м у л а и з о б р е т е н и я Алюминий 0,1-1,0 Иттрий 0,05-0,7 10 Сплав на основе хрома, содержащий ,Хром Остальное, молибден, титан, углерод и алюминий, при этом соотношение углерода и тио т л и ч а ю щ и й с я тем, что, с тана находится в пределах ( T i целью повышения жаропрочности, он до4,62)/4,41 і С 4 (Ді-0,645)/4,65. Т а б л и ц а Сплав Сое Содержание компонентов, • мас.% спла- Молибден Титан Угле- Ванадий Алю- Иттрий Отношение ва род мититана к ний углероду Известный 1 2 3 10,0 12,7 2,0 6,0 1,2 2,2 0,5 М 10,0 2,0 15,5 3,2 4 0, 5-3,0 0,3-1,5 0,8-1,3 Кремний 0,3-1,3 • ои 0,05 1,2 2,0 Остальное 1,8 2,6 - " о,з 2,5 3,2 - » 0,7 Железо 55-65 0,5-2,5 Бор 0,03- Остальное 0,5 1,0 0,1 Т а блии f Сплав Сое Свойства при 1250 С спла- Предел прочва ности Предло- 1 женный 2 3 Известный 4 Редактор Г. Иаджарян Хром Мини- Максималь- мальное ное Предложенный 1 6,1-6,4 15-17 10,3-10,6 5,2-5,5 а 2 Привес на ед.площади 1150 °С, мг/см 2 Предел текучести > 5,7-5 ,9 10-1 2,5 9,1-9 ,4 5,0-5 Л 4,2 0,5 2,2 — Составитель Л. Шевелева Техред А.Кравчук, Корректор А. Обручар Заказ 1886/ДСП Тираж 344 Подписное В И Т Государственного комитета по и-яобретениям и открытиям при ГКНТ СССР Н ШИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
