Складний столик для ноутбука або планшетного комп’ютера

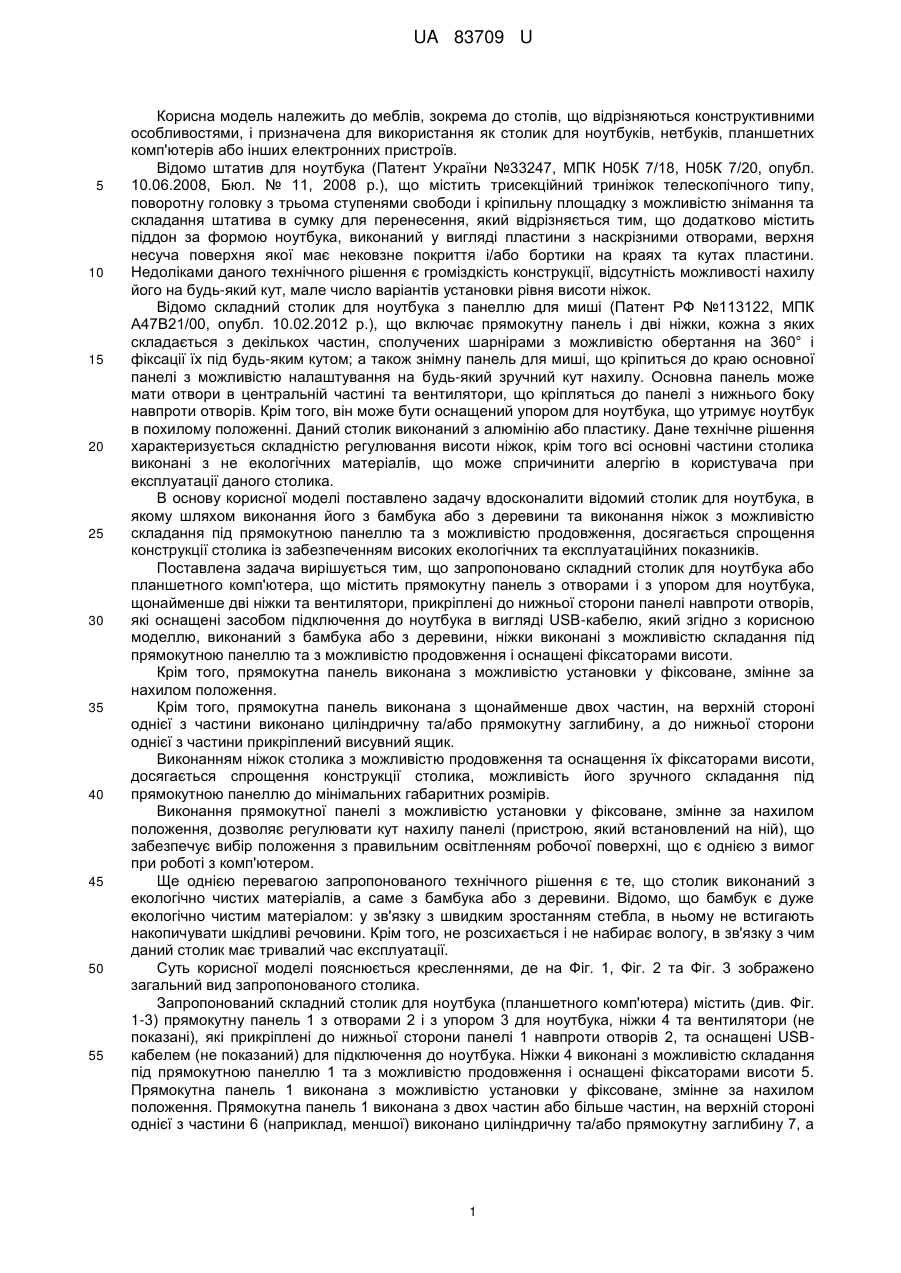

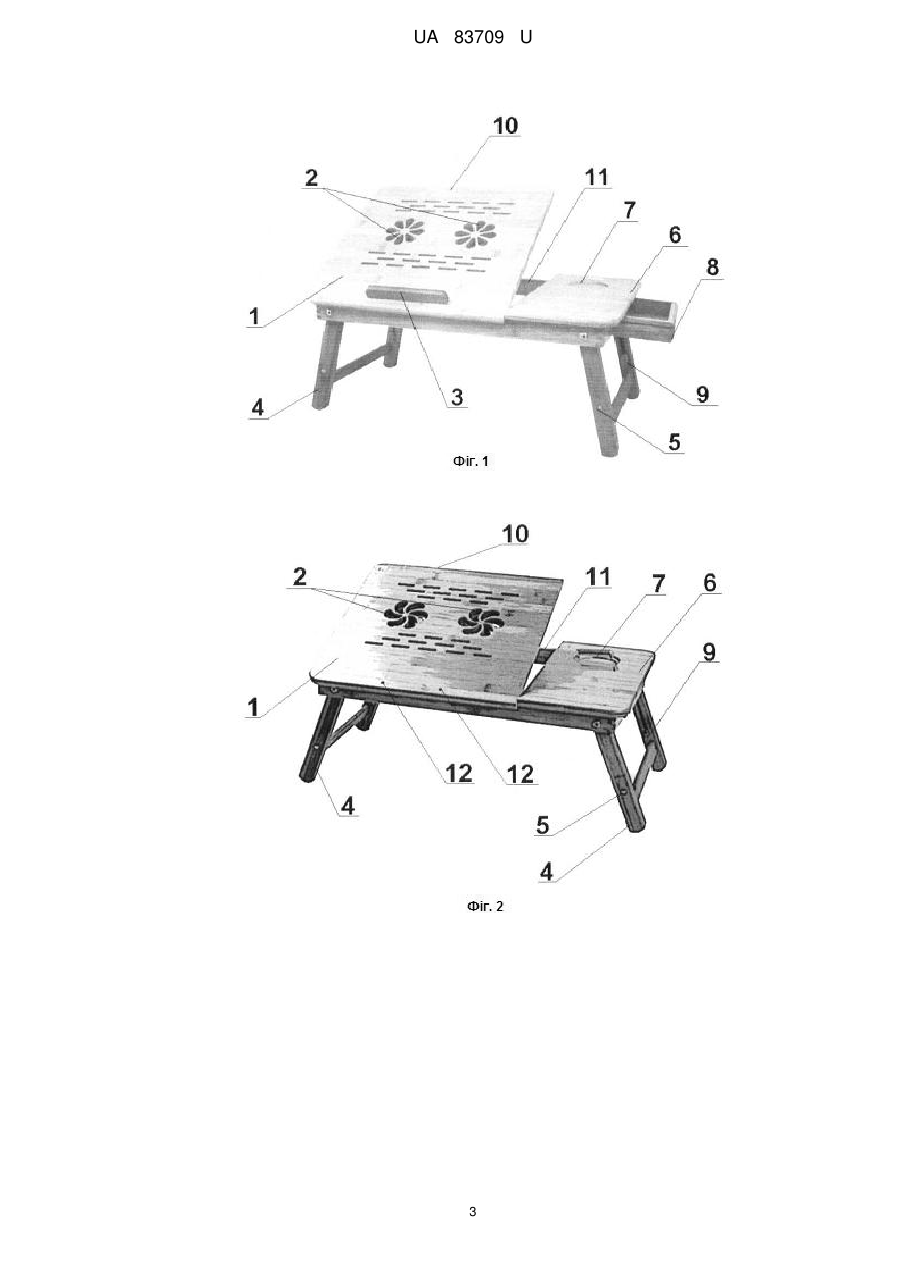

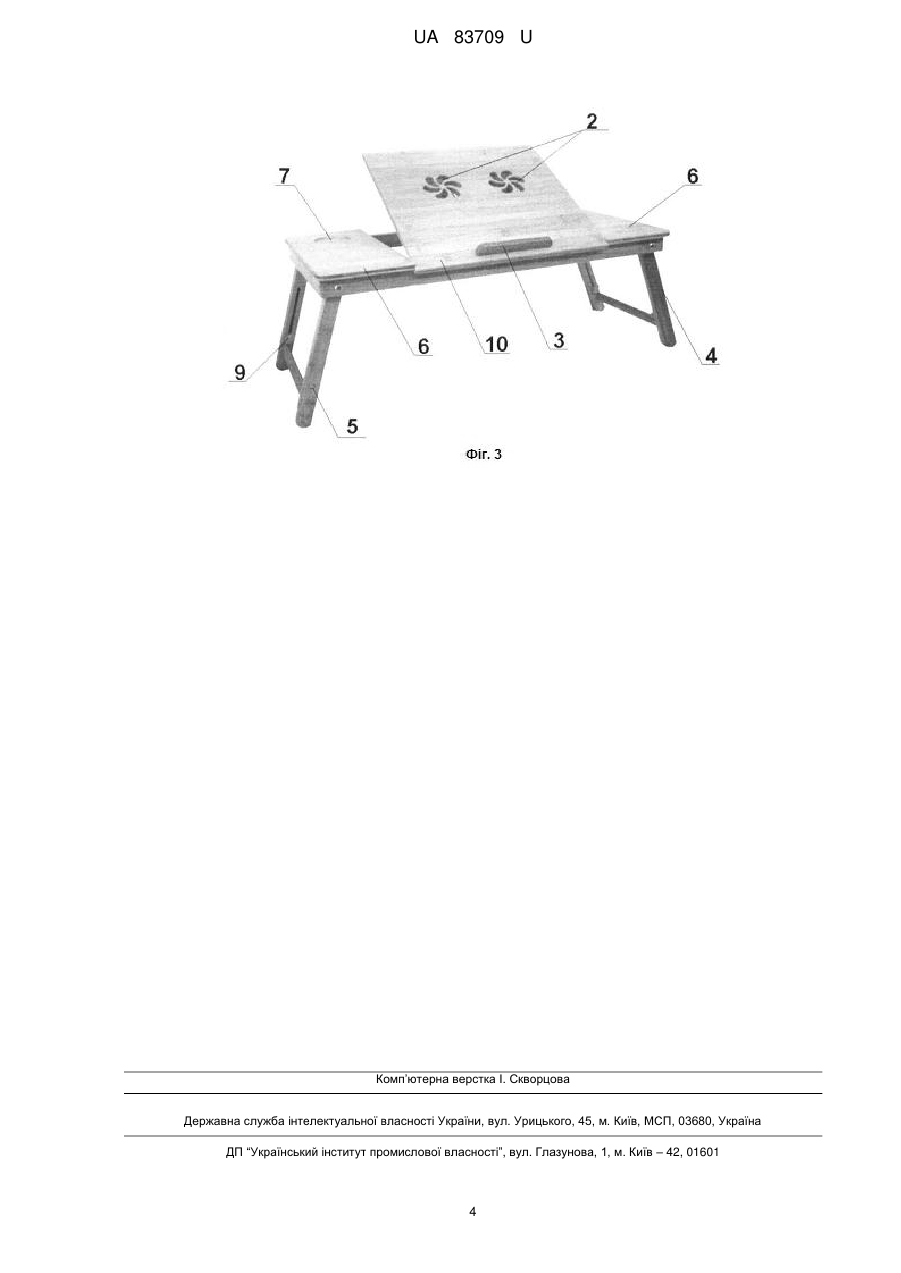

Реферат: Складний столик для ноутбука або планшетного комп'ютера містить прямокутну панель з отворами і з упором для ноутбука, щонайменше дві ніжки та вентилятори, прикріплені до нижньої сторони панелі навпроти отворів, які оснащені засобом підключення до ноутбука в вигляді USB-кабелю, причому столик виконаний з бамбука або з деревини, ніжки виконані з можливістю складання під прямокутною панеллю та з можливістю продовження і оснащені фіксаторами висоти. UA 83709 U (54) СКЛАДНИЙ СТОЛИК ДЛЯ НОУТБУКА АБО ПЛАНШЕТНОГО КОМП'ЮТЕРА UA 83709 U UA 83709 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до меблів, зокрема до столів, що відрізняються конструктивними особливостями, і призначена для використання як столик для ноутбуків, нетбуків, планшетних комп'ютерів або інших електронних пристроїв. Відомо штатив для ноутбука (Патент України №33247, МПК Н05К 7/18, Н05К 7/20, опубл. 10.06.2008, Бюл. № 11, 2008 p.), що містить трисекційний триніжок телескопічного типу, поворотну головку з трьома ступенями свободи і кріпильну площадку з можливістю знімання та складання штатива в сумку для перенесення, який відрізняється тим, що додатково містить піддон за формою ноутбука, виконаний у вигляді пластини з наскрізними отворами, верхня несуча поверхня якої має нековзне покриття і/або бортики на краях та кутах пластини. Недоліками даного технічного рішення є громіздкість конструкції, відсутність можливості нахилу його на будь-який кут, мале число варіантів установки рівня висоти ніжок. Відомо складний столик для ноутбука з панеллю для миші (Патент РФ №113122, МПК А47В21/00, опубл. 10.02.2012 p.), що включає прямокутну панель і дві ніжки, кожна з яких складається з декількох частин, сполучених шарнірами з можливістю обертання на 360° і фіксації їх під будь-яким кутом; а також знімну панель для миші, що кріпиться до краю основної панелі з можливістю налаштування на будь-який зручний кут нахилу. Основна панель може мати отвори в центральній частині та вентилятори, що кріпляться до панелі з нижнього боку навпроти отворів. Крім того, він може бути оснащений упором для ноутбука, що утримує ноутбук в похилому положенні. Даний столик виконаний з алюмінію або пластику. Дане технічне рішення характеризується складністю регулювання висоти ніжок, крім того всі основні частини столика виконані з не екологічних матеріалів, що може спричинити алергію в користувача при експлуатації даного столика. В основу корисної моделі поставлено задачу вдосконалити відомий столик для ноутбука, в якому шляхом виконання його з бамбука або з деревини та виконання ніжок з можливістю складання під прямокутною панеллю та з можливістю продовження, досягається спрощення конструкції столика із забезпеченням високих екологічних та експлуатаційних показників. Поставлена задача вирішується тим, що запропоновано складний столик для ноутбука або планшетного комп'ютера, що містить прямокутну панель з отворами і з упором для ноутбука, щонайменше дві ніжки та вентилятори, прикріплені до нижньої сторони панелі навпроти отворів, які оснащені засобом підключення до ноутбука в вигляді USB-кабелю, який згідно з корисною моделлю, виконаний з бамбука або з деревини, ніжки виконані з можливістю складання під прямокутною панеллю та з можливістю продовження і оснащені фіксаторами висоти. Крім того, прямокутна панель виконана з можливістю установки у фіксоване, змінне за нахилом положення. Крім того, прямокутна панель виконана з щонайменше двох частин, на верхній стороні однієї з частини виконано циліндричну та/або прямокутну заглибину, а до нижньої сторони однієї з частини прикріплений висувний ящик. Виконанням ніжок столика з можливістю продовження та оснащення їх фіксаторами висоти, досягається спрощення конструкції столика, можливість його зручного складання під прямокутною панеллю до мінімальних габаритних розмірів. Виконання прямокутної панелі з можливістю установки у фіксоване, змінне за нахилом положення, дозволяє регулювати кут нахилу панелі (пристрою, який встановлений на ній), що забезпечує вибір положення з правильним освітленням робочої поверхні, що є однією з вимог при роботі з комп'ютером. Ще однією перевагою запропонованого технічного рішення є те, що столик виконаний з екологічно чистих матеріалів, а саме з бамбука або з деревини. Відомо, що бамбук є дуже екологічно чистим матеріалом: у зв'язку з швидким зростанням стебла, в ньому не встигають накопичувати шкідливі речовини. Крім того, не розсихається і не набирає вологу, в зв'язку з чим даний столик має тривалий час експлуатації. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1, Фіг. 2 та Фіг. 3 зображено загальний вид запропонованого столика. Запропонований складний столик для ноутбука (планшетного комп'ютера) містить (див. Фіг. 1-3) прямокутну панель 1 з отворами 2 і з упором 3 для ноутбука, ніжки 4 та вентилятори (не показані), які прикріплені до нижньої сторони панелі 1 навпроти отворів 2, та оснащені USBкабелем (не показаний) для підключення до ноутбука. Ніжки 4 виконані з можливістю складання під прямокутною панеллю 1 та з можливістю продовження і оснащені фіксаторами висоти 5. Прямокутна панель 1 виконана з можливістю установки у фіксоване, змінне за нахилом положення. Прямокутна панель 1 виконана з двох частин або більше частин, на верхній стороні однієї з частини 6 (наприклад, меншої) виконано циліндричну та/або прямокутну заглибину 7, а 1 UA 83709 U 5 10 15 20 25 30 35 40 45 50 55 до нижньої сторони частини 6 панелі прикріплений висувний ящик 8. Столик виконано з бамбука або з деревини. Використовують запропонований складний столик наступним чином. Спочатку потрібно встановити ніжки 4 столика на необхідну для роботи висоту (залежить від умов використання). Для цього, на кожній ніжці 4 послабляють фіксатор висоти 5, повертаючи шляпку 9 фіксатора 5, чим послаблюють з'єднання частин ніжки 4. Продовжують ніжку 4 на потрібну відстань і закручують шляпку 9 фіксатора до упора. Одну з частин 10 прямокутної панелі 1 встановлюють в положення з нахилом до горизонту. Для такої установки передбачений упор (не показаний), кінці якого прикріплені до нижньої сторони частини 10, а опорний елемент упора вставляють в один з пазів на планці, яка встановлена під панеллю 1 (на рамі 11 столика). Кут нахилу вибирають довільно, це залежить від користувача та умов освітленості. Бажано кут нахилу панелі 1 вибирати так, щоб не напружувати зір при роботі. На панель 1 встановлюють ноутбук (планшетний комп'ютер) або інший пристрій, який необхідний для роботи. Для запобігання сковзанню таких пристроїв передбачений упор 3, який розташований на одній з довших сторін панелі 1. Бажано встановлювати ноутбук на панелі 1 так, що вентиляційні отвори в ньому співпадали з отворами 2 на панелі 1. За допомогою USBкабелю вентилятори, які прикріплені до нижньої сторони панелі 1, приєднують до USB- виходу ноутбука. Вентилятори починають працювати з включенням ноутбука. Таким чином, столик з розміщеним на ньому пристроєм готовий для роботи. В даному столику упор 3 для ноутбука виконаний знімним. Його уставляють в отвори 12, які є на панелі 1. При використанні столика, в якому прямокутна панель 1 встановлена в горизонтальному положенні, даний упор 3 виймають. На верхній стороні частини 6 прямокутної панелі 1 виконано (див. Фіг. 1, Фіг. 3) циліндричну заглибину 7, яку можна використовувати для установки та фіксації, наприклад, ємності з напоями або інших предметів. На Фіг. 2 показано циліндрична/прямокутна заглибина 7, яку можна використовувати, наприклад, для установки та фіксації ємності з напоями та/або для утримання мобільного телефону та/або інших предметів. При необхідності, користувач може використовувати висувний ящик 8 (див. Фіг. 1), який прикріплений до нижньої сторони частини 6 прямокутної панелі 1. Ящик 8 використовують для зберігання, наприклад, мобільного телефону, флешок, дисків, канцелярського приладдя або інших дрібних речей. На Фіг. 3 зображено столик, в якому прямокутна панель 1 виконана з трьох частин, дві з яких є меншими. На верхній стороні однієї з частини 6 виконано циліндричну заглибину 7. У випадку, коли столик не потрібний для використання, то видовжені ніжки 4 повертають в початкове положення, для цього здійснюють дії протилежні діям по видовженню. Ніжки 4 повертають в сторону до центру столика та складають під прямокутну панель 1. Упор З виймають і кладуть в ящик 8. Заявлена конструкція столика для ноутбуків або планшетних комп'ютерів є універсальною і зручною в експлуатації, має високі споживчі якості та його використання забезпечує зменшення навантаження на опорно-руховий апарат працюючого. Крім того, столик виконаний з екологічно чистих матеріалів. Запропонований столик можливо використовувати для задоволення інших побутових потреб, наприклад, як опору для читання, як підставку для їжі та інше. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Складний столик для ноутбука або планшетного комп'ютера, що містить прямокутну панель з отворами і з упором для ноутбука, щонайменше дві ніжки та вентилятори, прикріплені до нижньої сторони панелі навпроти отворів, які оснащені засобом підключення до ноутбука в вигляді USB-кабелю, який відрізняється тим, що виконаний з бамбука або з деревини, ніжки виконані з можливістю складання під прямокутною панеллю та з можливістю продовження і оснащені фіксаторами висоти. 2. Складний столик за п. 1, який відрізняється тим, що прямокутна панель виконана з можливістю установки у фіксоване, змінне за нахилом положення. 3. Складний столик за пп. 1, 2, який відрізняється тим, що прямокутна панель виконана з щонайменше двох частин, на верхній стороні однієї з частини виконано циліндричну та/або прямокутну заглибину, а до нижньої сторони однієї з частини прикріплений висувний ящик. 2 UA 83709 U 3 UA 83709 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
