Складний столик для ноутбука або планшетного комп’ютера

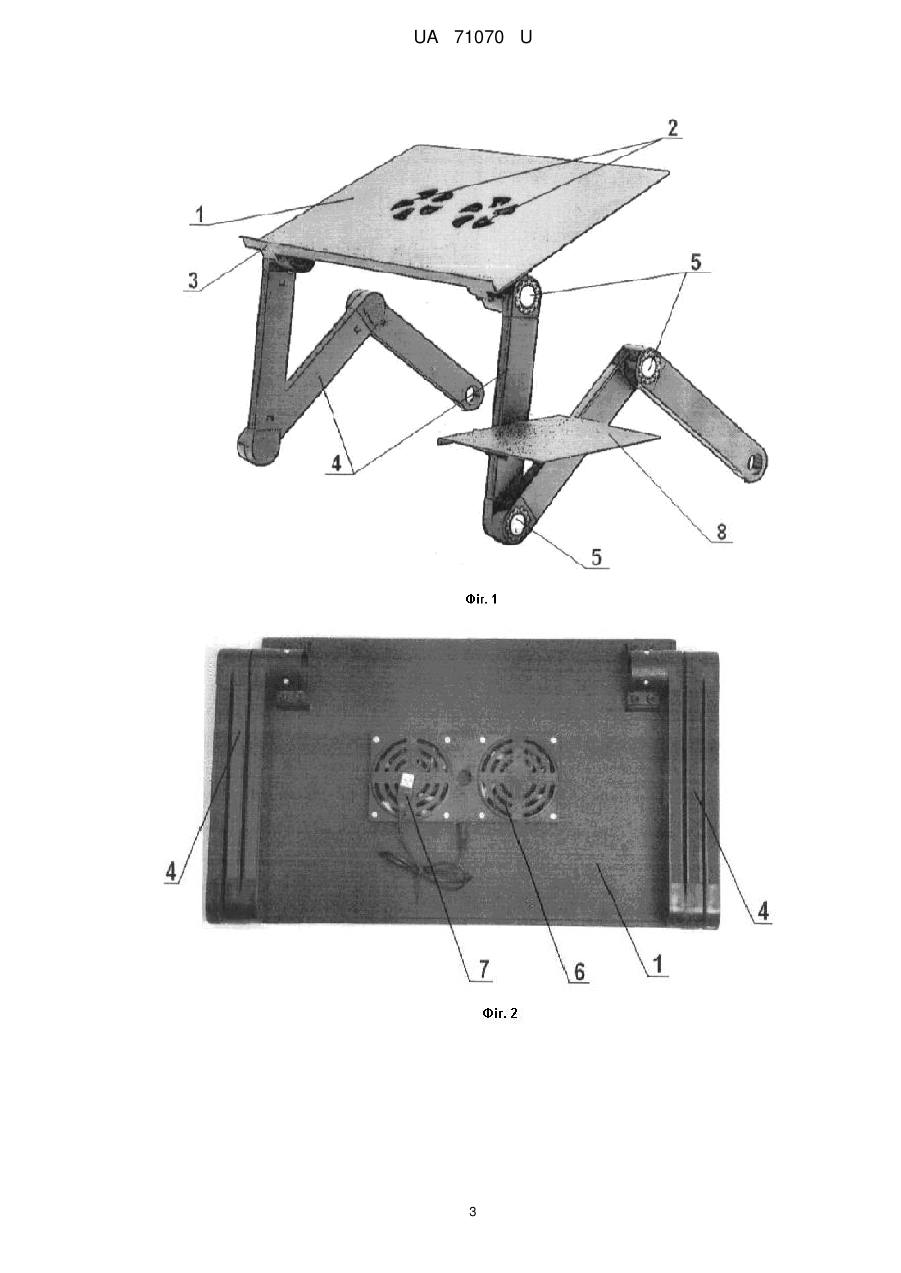

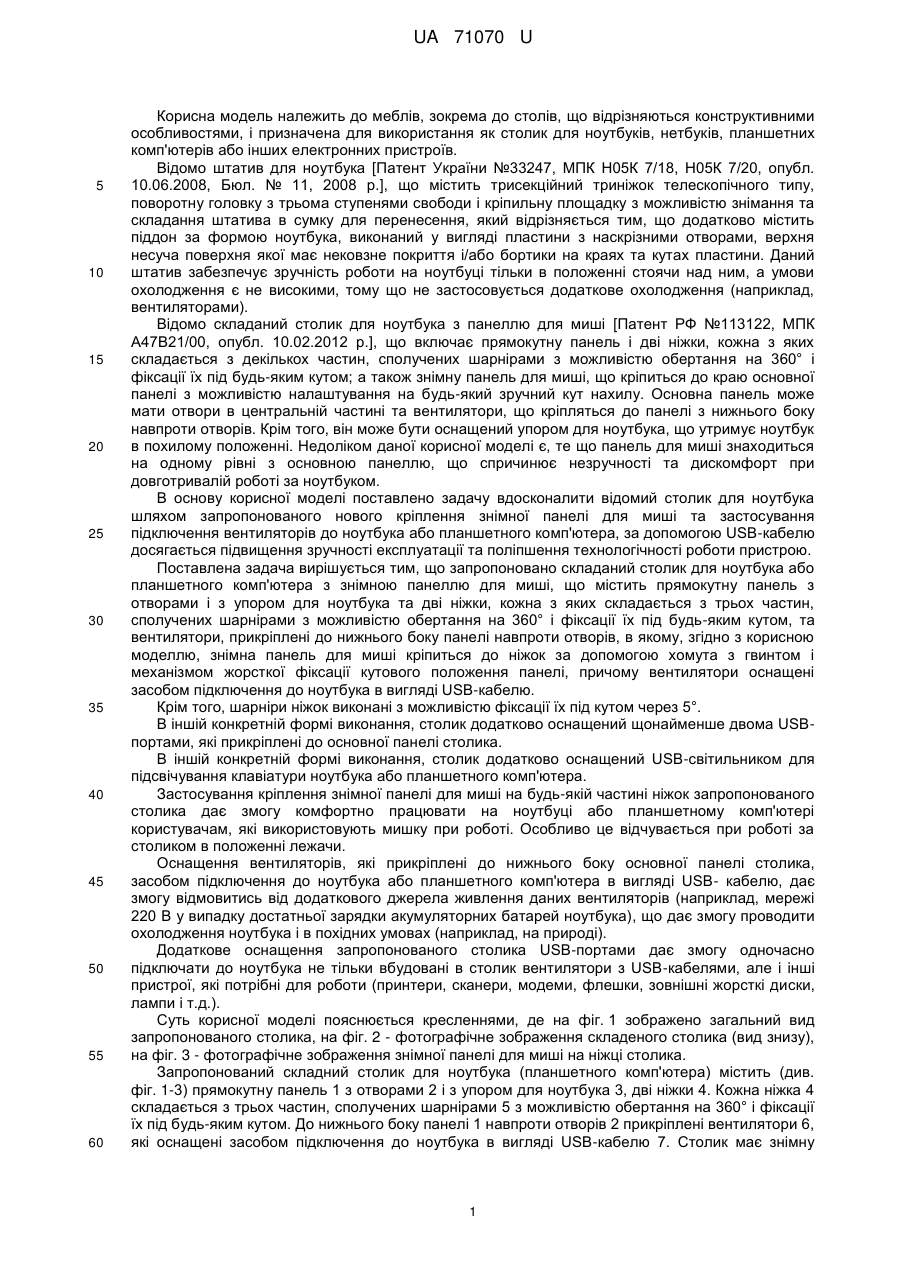

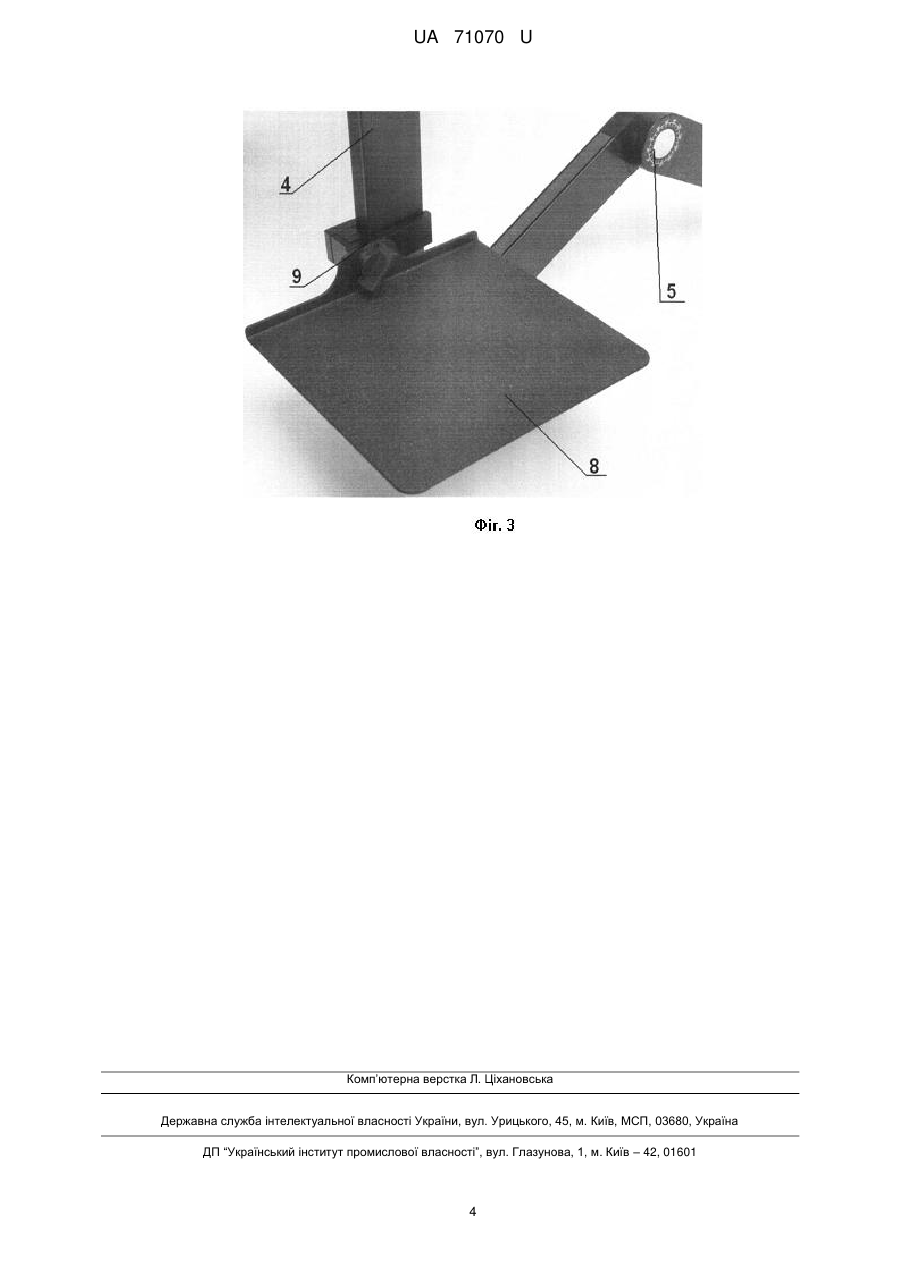

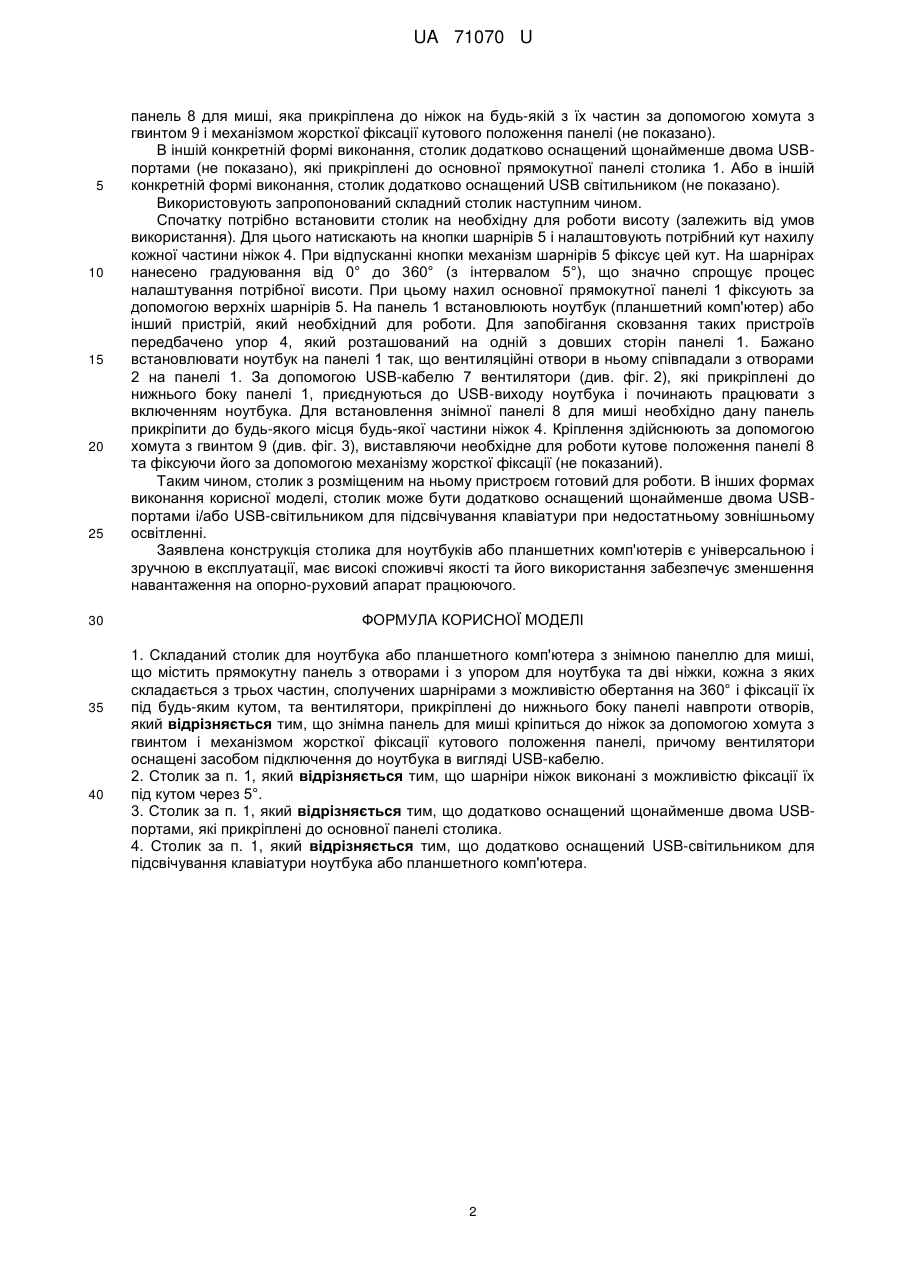

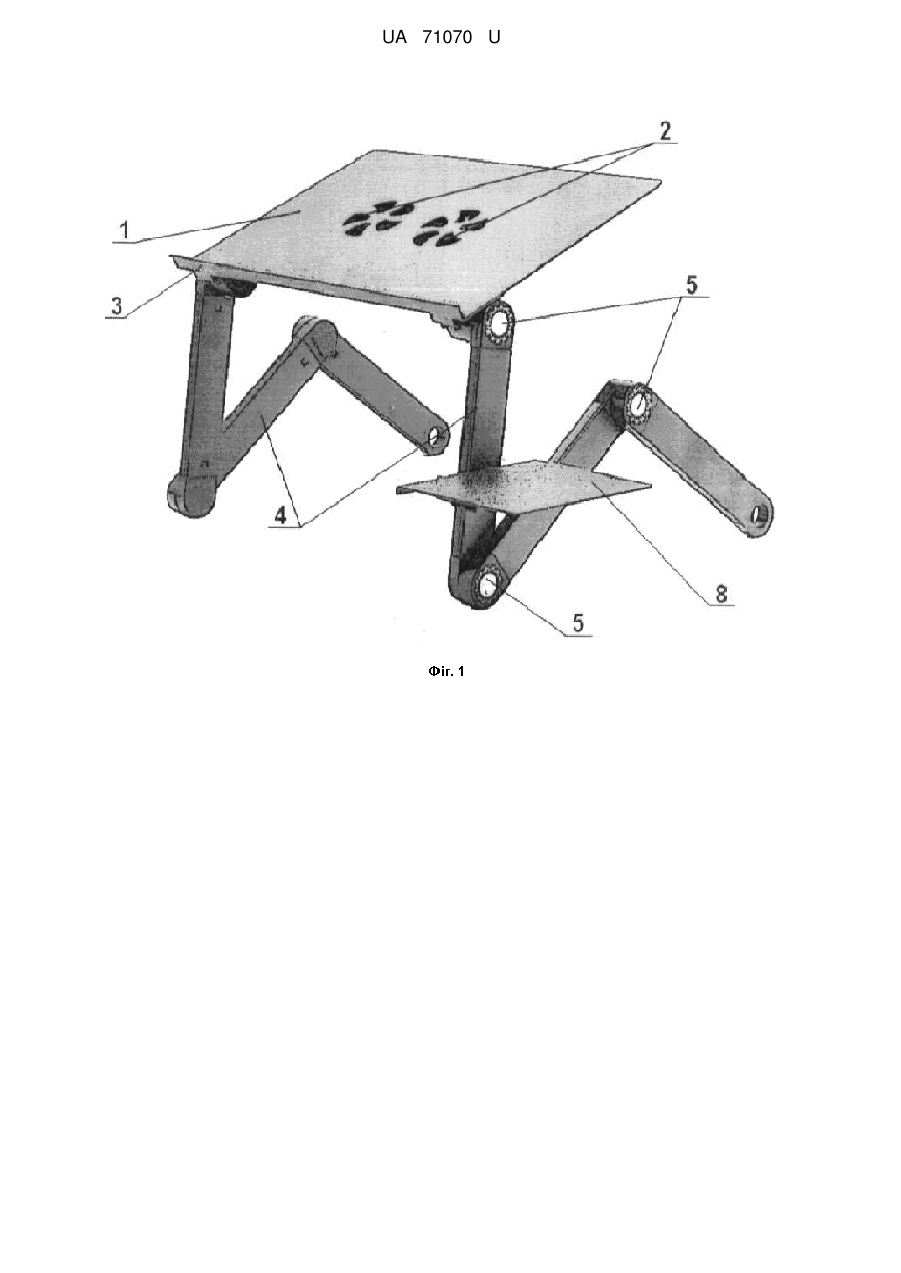

Реферат: Складаний столик для ноутбука або планшетного комп'ютера з знімною панеллю для миші містить прямокутну панель з отворами і з упором для ноутбука та дві ніжки, кожна з яких складається з трьох частин, сполучених шарнірами з можливістю обертання на 360° і фіксації їх під будь-яким кутом, та вентилятори, прикріплені до нижнього боку панелі навпроти отворів. Знімна панель для миші кріпиться до ніжок за допомогою хомута з гвинтом і механізмом жорсткої фіксації кутового положення панелі. Вентилятори оснащені засобом підключення до ноутбука в вигляді USB-кабелю. UA 71070 U (54) СКЛАДНИЙ СТОЛИК ДЛЯ НОУТБУКА АБО ПЛАНШЕТНОГО КОМП'ЮТЕРА UA 71070 U UA 71070 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меблів, зокрема до столів, що відрізняються конструктивними особливостями, і призначена для використання як столик для ноутбуків, нетбуків, планшетних комп'ютерів або інших електронних пристроїв. Відомо штатив для ноутбука [Патент України №33247, МПК Н05К 7/18, Н05К 7/20, опубл. 10.06.2008, Бюл. № 11, 2008 p.], що містить трисекційний триніжок телескопічного типу, поворотну головку з трьома ступенями свободи і кріпильну площадку з можливістю знімання та складання штатива в сумку для перенесення, який відрізняється тим, що додатково містить піддон за формою ноутбука, виконаний у вигляді пластини з наскрізними отворами, верхня несуча поверхня якої має нековзне покриття і/або бортики на краях та кутах пластини. Даний штатив забезпечує зручність роботи на ноутбуці тільки в положенні стоячи над ним, а умови охолодження є не високими, тому що не застосовується додаткове охолодження (наприклад, вентиляторами). Відомо складаний столик для ноутбука з панеллю для миші [Патент РФ №113122, МПК А47В21/00, опубл. 10.02.2012 p.], що включає прямокутну панель і дві ніжки, кожна з яких складається з декількох частин, сполучених шарнірами з можливістю обертання на 360° і фіксації їх під будь-яким кутом; а також знімну панель для миші, що кріпиться до краю основної панелі з можливістю налаштування на будь-який зручний кут нахилу. Основна панель може мати отвори в центральній частині та вентилятори, що кріпляться до панелі з нижнього боку навпроти отворів. Крім того, він може бути оснащений упором для ноутбука, що утримує ноутбук в похилому положенні. Недоліком даної корисної моделі є, те що панель для миші знаходиться на одному рівні з основною панеллю, що спричинює незручності та дискомфорт при довготривалій роботі за ноутбуком. В основу корисної моделі поставлено задачу вдосконалити відомий столик для ноутбука шляхом запропонованого нового кріплення знімної панелі для миші та застосування підключення вентиляторів до ноутбука або планшетного комп'ютера, за допомогою USB-кабелю досягається підвищення зручності експлуатації та поліпшення технологічності роботи пристрою. Поставлена задача вирішується тим, що запропоновано складаний столик для ноутбука або планшетного комп'ютера з знімною панеллю для миші, що містить прямокутну панель з отворами і з упором для ноутбука та дві ніжки, кожна з яких складається з трьох частин, сполучених шарнірами з можливістю обертання на 360° і фіксації їх під будь-яким кутом, та вентилятори, прикріплені до нижнього боку панелі навпроти отворів, в якому, згідно з корисною моделлю, знімна панель для миші кріпиться до ніжок за допомогою хомута з гвинтом і механізмом жорсткої фіксації кутового положення панелі, причому вентилятори оснащені засобом підключення до ноутбука в вигляді USB-кабелю. Крім того, шарніри ніжок виконані з можливістю фіксації їх під кутом через 5°. В іншій конкретній формі виконання, столик додатково оснащений щонайменше двома USBпортами, які прикріплені до основної панелі столика. В іншій конкретній формі виконання, столик додатково оснащений USB-світильником для підсвічування клавіатури ноутбука або планшетного комп'ютера. Застосування кріплення знімної панелі для миші на будь-якій частині ніжок запропонованого столика дає змогу комфортно працювати на ноутбуці або планшетному комп'ютері користувачам, які використовують мишку при роботі. Особливо це відчувається при роботі за столиком в положенні лежачи. Оснащення вентиляторів, які прикріплені до нижнього боку основної панелі столика, засобом підключення до ноутбука або планшетного комп'ютера в вигляді USB- кабелю, дає змогу відмовитись від додаткового джерела живлення даних вентиляторів (наприклад, мережі 220 В у випадку достатньої зарядки акумуляторних батарей ноутбука), що дає змогу проводити охолодження ноутбука і в похідних умовах (наприклад, на природі). Додаткове оснащення запропонованого столика USB-портами дає змогу одночасно підключати до ноутбука не тільки вбудовані в столик вентилятори з USB-кабелями, але і інші пристрої, які потрібні для роботи (принтери, сканери, модеми, флешки, зовнішні жорсткі диски, лампи і т.д.). Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено загальний вид запропонованого столика, на фіг. 2 - фотографічне зображення складеного столика (вид знизу), на фіг. 3 - фотографічне зображення знімної панелі для миші на ніжці столика. Запропонований складний столик для ноутбука (планшетного комп'ютера) містить (див. фіг. 1-3) прямокутну панель 1 з отворами 2 і з упором для ноутбука 3, дві ніжки 4. Кожна ніжка 4 складається з трьох частин, сполучених шарнірами 5 з можливістю обертання на 360° і фіксації їх під будь-яким кутом. До нижнього боку панелі 1 навпроти отворів 2 прикріплені вентилятори 6, які оснащені засобом підключення до ноутбука в вигляді USB-кабелю 7. Столик має знімну 1 UA 71070 U 5 10 15 20 25 30 35 40 панель 8 для миші, яка прикріплена до ніжок на будь-якій з їх частин за допомогою хомута з гвинтом 9 і механізмом жорсткої фіксації кутового положення панелі (не показано). В іншій конкретній формі виконання, столик додатково оснащений щонайменше двома USBпортами (не показано), які прикріплені до основної прямокутної панелі столика 1. Або в іншій конкретній формі виконання, столик додатково оснащений USB світильником (не показано). Використовують запропонований складний столик наступним чином. Спочатку потрібно встановити столик на необхідну для роботи висоту (залежить від умов використання). Для цього натискають на кнопки шарнірів 5 і налаштовують потрібний кут нахилу кожної частини ніжок 4. При відпусканні кнопки механізм шарнірів 5 фіксує цей кут. На шарнірах нанесено градуювання від 0° до 360° (з інтервалом 5°), що значно спрощує процес налаштування потрібної висоти. При цьому нахил основної прямокутної панелі 1 фіксують за допомогою верхніх шарнірів 5. На панель 1 встановлюють ноутбук (планшетний комп'ютер) або інший пристрій, який необхідний для роботи. Для запобігання сковзання таких пристроїв передбачено упор 4, який розташований на одній з довших сторін панелі 1. Бажано встановлювати ноутбук на панелі 1 так, що вентиляційні отвори в ньому співпадали з отворами 2 на панелі 1. За допомогою USB-кабелю 7 вентилятори (див. фіг. 2), які прикріплені до нижнього боку панелі 1, приєднуються до USB-виходу ноутбука і починають працювати з включенням ноутбука. Для встановлення знімної панелі 8 для миші необхідно дану панель прикріпити до будь-якого місця будь-якої частини ніжок 4. Кріплення здійснюють за допомогою хомута з гвинтом 9 (див. фіг. 3), виставляючи необхідне для роботи кутове положення панелі 8 та фіксуючи його за допомогою механізму жорсткої фіксації (не показаний). Таким чином, столик з розміщеним на ньому пристроєм готовий для роботи. В інших формах виконання корисної моделі, столик може бути додатково оснащений щонайменше двома USBпортами і/або USB-світильником для підсвічування клавіатури при недостатньому зовнішньому освітленні. Заявлена конструкція столика для ноутбуків або планшетних комп'ютерів є універсальною і зручною в експлуатації, має високі споживчі якості та його використання забезпечує зменшення навантаження на опорно-руховий апарат працюючого. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Складаний столик для ноутбука або планшетного комп'ютера з знімною панеллю для миші, що містить прямокутну панель з отворами і з упором для ноутбука та дві ніжки, кожна з яких складається з трьох частин, сполучених шарнірами з можливістю обертання на 360° і фіксації їх під будь-яким кутом, та вентилятори, прикріплені до нижнього боку панелі навпроти отворів, який відрізняється тим, що знімна панель для миші кріпиться до ніжок за допомогою хомута з гвинтом і механізмом жорсткої фіксації кутового положення панелі, причому вентилятори оснащені засобом підключення до ноутбука в вигляді USB-кабелю. 2. Столик за п. 1, який відрізняється тим, що шарніри ніжок виконані з можливістю фіксації їх під кутом через 5°. 3. Столик за п. 1, який відрізняється тим, що додатково оснащений щонайменше двома USBпортами, які прикріплені до основної панелі столика. 4. Столик за п. 1, який відрізняється тим, що додатково оснащений USB-світильником для підсвічування клавіатури ноутбука або планшетного комп'ютера. 2 UA 71070 U 3 UA 71070 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
