Проміжний тигель для отримання безкисневої міді в електронно-променевих установках

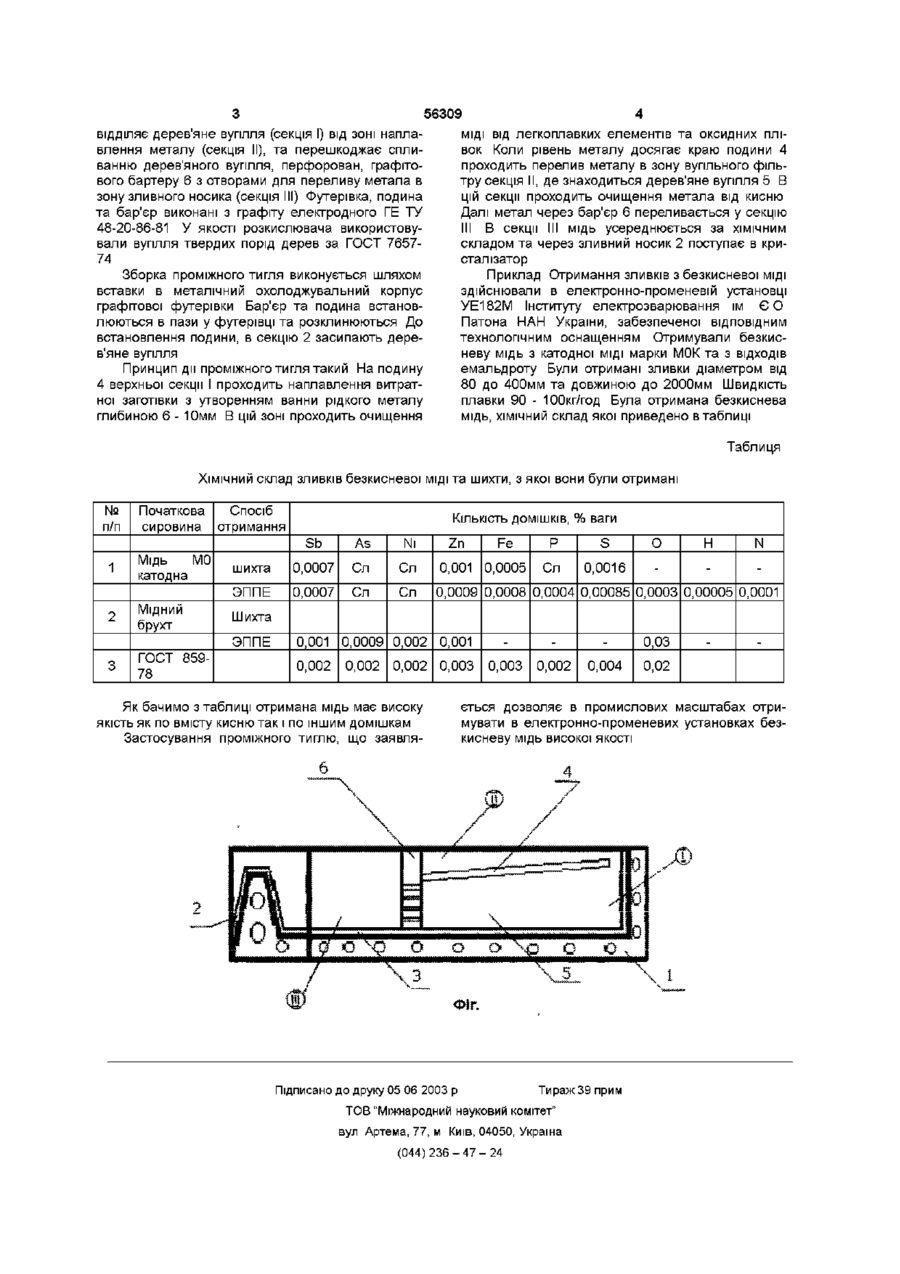

Проміжний тигель, що складається з корпуса та зливного носика, які мають канали охолодження, який відрізняється тим, що робоча частина проміжного тигля та зливного носика має графітову футерівку, крім того корпус та зливний носик розділені між собою перфорованим графітовим бар'єром, на якому закріплена графітова подина, а простір між подиною та футерівкою проміжного тигля заповнено дерев'яним вугіллям корпуса та зливного носика, які мають канали охолодження, робоча частина проміжного тигля та зливного носика має графітову футерівку, крім того, корпус та зливний носик розділені між собою перфорованим графітовим бар'єром, на якому закріплена графітова подина, а простір між подиною та футерівкою проміжного тигля заповнено дерев'яним вугіллям Це удосконалення забезпечує високу очистку метала від кисню, водню, оксидних плівок, та неметалічних включень Введення вугільного фільтру дозволяє збільшити площу взаємодії МІДІ з графітом та вугіллям в вакуумі, а введення бар'єра забезпечує затримання оксидних плівок та неметалічних включень Таким чином удосконалення проміжного тигля приводить до отримання в електронно-променевих установках безкисневої МІДІ високої якості Суттю винаходу є те, що робоча частина проміжного тигля та зливного носка має графітову футерівку, крім того корпус та зливний носок розділені між собою перфорованим графітовим бар'єром, на якому закріплена графітова подина, а простір між подиною та футерівкою проміжного тигля заповнено дерев'яним вугіллям Суть винаходу пояснюється кресленням, де на фіг 1 показано поперечний розтин проміжного тигля Проміжний тигель, який конструктивно поділено на три секції, складається з корпусу з каналами для проходження хладогента 1, зливного носика 2, графітової футерівки 3, графітової подини 4, яка О о со (О ю 56309 ВІДДІЛЯЄ дерев'яне вугілля (секція І) від зоні наплаМІДІ від легкоплавких елементів та оксидних плівлення металу (секція II), та перешкоджає спливок Коли рівень металу досягає краю подини 4 ванню дерев'яного вугілля, перфорован, графітопроходить перелив металу в зону вугільного фільвого бартеру 6 з отворами для переливу метала в тру секція II, де знаходиться дерев'яне вугілля 5 В зону зливного носика (секція III) Футерівка, подина цій секції проходить очищення метала від кисню та бар'єр виконані з графіту електродного ГЕ ТУ Далі метал через бар'єр 6 переливається у секцію 48-20-86-81 У якості розкислювача використовуIII В секції III мідь усереднюється за ХІМІЧНИМ вали вугілля твердих порід дерев за ГОСТ 7657складом та через зливний носик 2 поступає в кри74 сталізатор Зборка проміжного тигля виконується шляхом Приклад Отримання зливків з безкисневої МІДІ вставки в металічний охолоджувальний корпус здійснювали в електронно-променевій установці графітової футерівки Бар'єр та подина встановУЕ182М Інституту електрозварювання їм Є О люються в пази у футерівці та розклинюються До Патона НАН України, забезпеченої ВІДПОВІДНИМ встановлення подини, в секцію 2 засипають деретехнологічним оснащенням Отримували безкисв'яне вугілля неву мідь з катодної МІДІ марки МОК та з ВІДХОДІВ емальдроту Були отримані зливки діаметром від Принцип дії проміжного тигля такий На подину 80 до 400мм та довжиною до 2000мм Швидкість 4 верхньої секції І проходить наплавлення витратплавки 90 - ЮОкг/год Була отримана безкиснева ної заготівки з утворенням ванни рідкого металу мідь, ХІМІЧНИЙ склад якої приведено в таблиці глибиною 6 - 10мм В цій зоні проходить очищення Таблиця ХІМІЧНИЙ склад зливків безкисневої МІДІ та шихти, з якої вони були отримані № п/п Початкова сировина 1 Мідь М0 катодна 2 Мідний брухт 3 ГОСТ 85978 Спосіб отримання КІЛЬКІСТЬ ДОМІШКІВ, % ваги Sb As Ni Zn Fe р S О шихта 0,0007 Сл Сл 0,001 0,0005 Сл 0,0016 ЭППЕ 0,0007 Сл Сл 0,0009 0,0008 0,0004 0,00085 0,0003 н N 0,00005 0,0001 Шихта ЭППЕ 0,001 0,002 0,0009 0,002 0,002 0,002 0,001 0,03 0,003 0,003 0,002 0,004 0,02 Як бачимо з таблиці отримана мідь має високу якість як по вмісту кисню так і по іншим домішкам Застосування проміжного тиглю, що заявля ється дозволяє в промислових масштабах отримувати в електронно-променевих установках безкисневу мідь високої якості Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
