Коробка для порційного розміщення таблеток

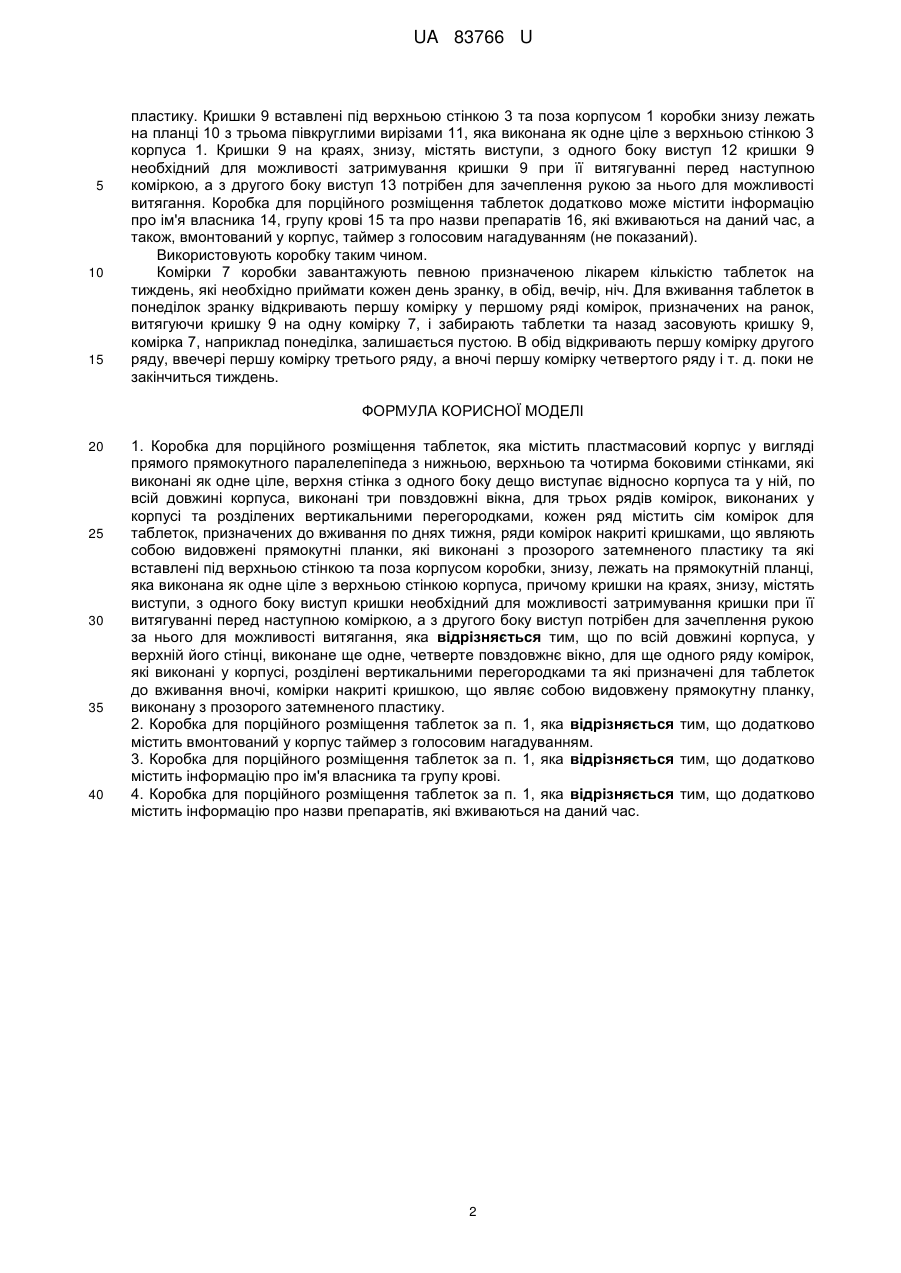

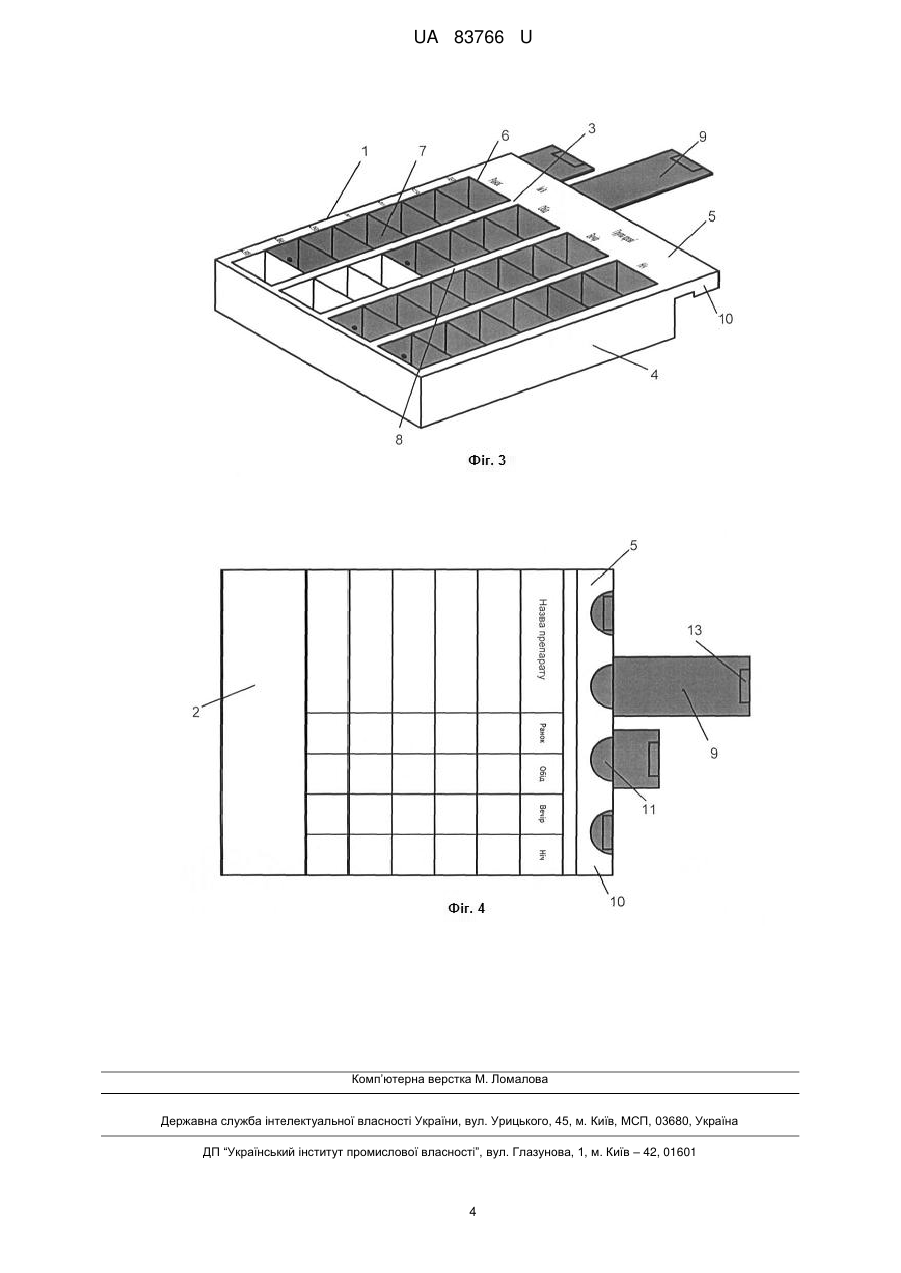

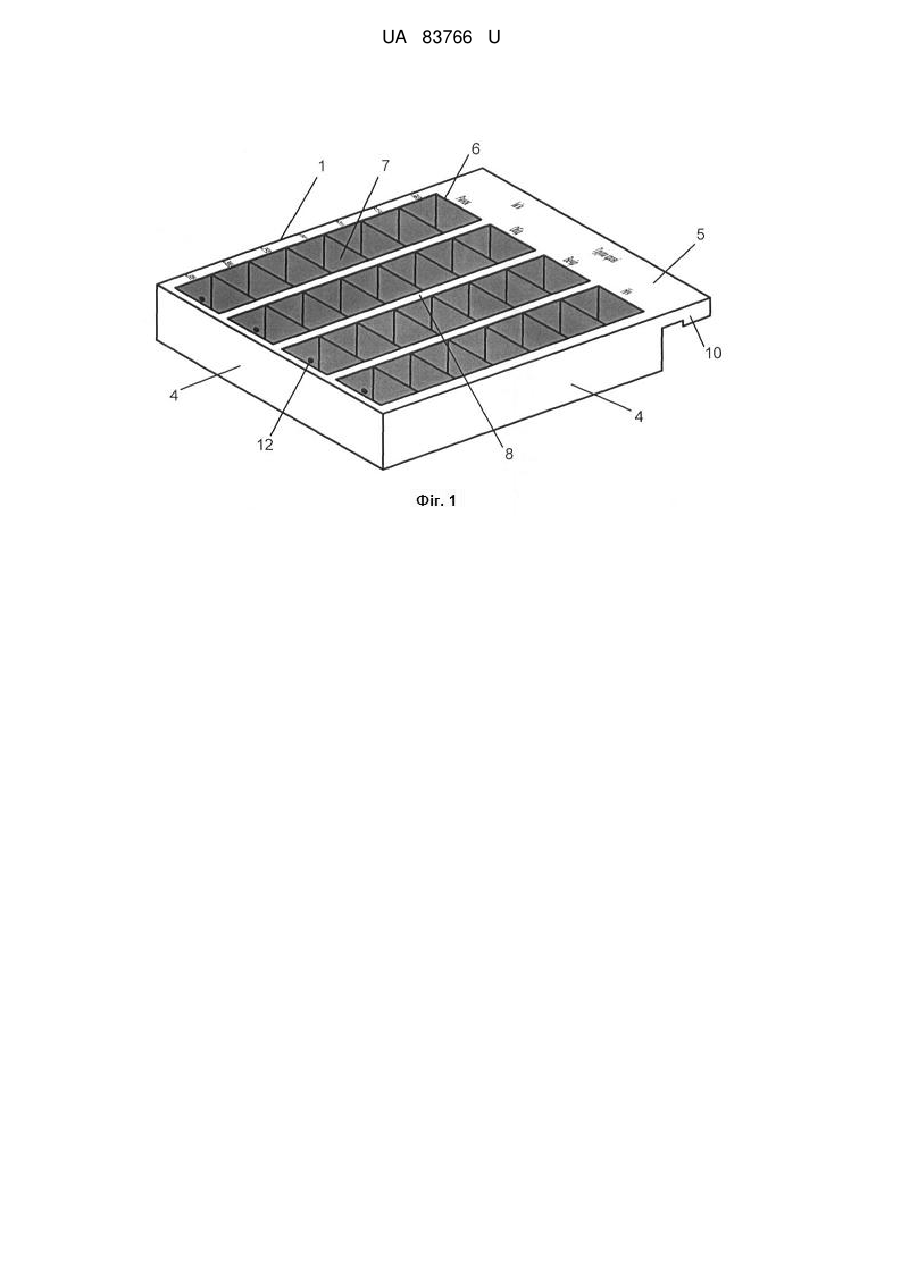

Реферат: UA 83766 U UA 83766 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема контейнерів для розміщення лікувальних таблеток або капсул, і може бути використана для розміщення призначених лікарем препаратів по годинах і днях тижня. Більшістю пацієнтам необхідно приймати ліки тривалий час. До таких ліків належать ліки для лікування хронічних захворювань, зокрема гіпертонії, сердечної недостатності, артритів, тощо. Ліки необхідно носити з собою, тому коробки повинні бути компактні та зручні у використанні. Відома коробка для порційного розміщення таблеток (Патент України № 70053, кл. B65D 83/04, публ. 2012 p.), яка містить пластмасовий корпус у вигляді прямого прямокутного паралелепіпеда з нижньою, верхньою та чотирма боковими стінками, які виконані як одне ціле. Верхня стінка з одного боку дещо виступає відносно корпуса та у ній, по всій довжині корпуса, виконані три повздовжні вирізи (вікна), для виконаних у корпусі трьох рядів комірок, розділених вертикальними перегородками, для таблеток, призначених для вживання зранку, в обід і ввечері. Кожен ряд містить сім комірок для таблеток, призначених для вживання по днях тижня. Ряди комірок накриті кришками, що являють собою видовжені прямокутні планки, виготовлені з прозорого дещо затемненого пластику. Кришки вставлені під верхньою стінкою та поза корпусом коробки знизу лежать на планці з трьома півкруглими вирізами, яка виконана як одне ціле з верхньою стінкою корпусу. Кришки на краях, знизу, містять виступи, з одного боку виступ кришки необхідний для можливості затримування кришки при її витягуванні перед наступною коміркою, а з другого боку виступ потрібен для зачеплення рукою за нього для можливості витягання. Відома конструкція коробки є дуже зручною в користуванні. Коробка виконана одною монолітною нерозбірною конструкцією з надійними кришками. Проте трьох рядів комірок для приймання ліків на ранок, обід і вечір є в багатьох випадках недостатнім, оскільки ліки часто треба пити ще і вночі. В основу корисної моделі поставлена задача вдосконалити конструкцію коробки для можливості використання її ще і в нічний час. Поставлена задача досягається тим, що у коробці для порційного розміщення таблеток, яка містить пластмасовий корпус у вигляді прямого прямокутного паралелепіпеда з нижньою, верхньою та чотирма боковими стінками, які виконані як одне ціле, верхня стінка з одного боку дещо виступає відносно корпуса та у ній, по всій довжині корпуса, виконані три повздовжні вікна, для трьох рядів комірок, виконаних у корпусі та розділених вертикальними перегородками, кожен ряд містить сім комірок для таблеток, призначених до вживання по днях тижня, ряди комірок накриті кришками, що являють собою видовжені прямокутні планки, які виконані з прозорого затемненого пластику та які вставлені під верхньою стінкою та поза корпусом коробки, знизу, лежать на прямокутній планці, яка виконана як одне ціле з верхньою стінкою корпуса, причому кришки на краях, знизу, містять виступи, з одного боку виступ кришки необхідний для можливості затримування кришки при її витягуванні перед наступною коміркою, а з другого боку виступ потрібен для зачеплення рукою за нього для можливості витягання, згідно з корисною моделлю, по всій довжині корпуса, у верхній його стінці, виконане ще одне, четверте повздовжнє вікно, для ще одного ряду комірок, які виконані у корпусі, розділені вертикальними перегородками та які призначені для таблеток для вживання вночі, комірки накриті кришкою, що являє собою видовжену прямокутну планку, виконану з прозорого затемненого пластику. Коробка для порційного розміщення таблеток додатково може містити інформацію про ім'я власника, групу крові та про назви препаратів, які вживаються на даний час, а також вмонтований у корпус таймер з голосовим нагадуванням. Наявність четвертого ряду комірок дозволить використовувати коробку і для нічного приймання таблеток. На фіг. 1 зображена коробка в аксонометрії, загальний вигляд; на фіг. 2 - це ж, вигляд зверху; на фіг. 3 - це ж з дещо витягнутими кришками, загальний вигляд; на фіг. 4 - це ж, вигляд знизу. Коробка для порційного розміщення таблеток містить пластмасовий корпус 1 у вигляді прямого прямокутного паралелепіпеда з нижньою 2, верхньою 3 та чотирма боковими стінками 4, які виконані як одне ціле. Верхня стінка 3 з одного боку 5 дещо виступає відносно корпуса 1 та у ній по всій довжині корпуса виконані чотири повздовжні вирізи (вікна) 6, для виконаних у корпусі 1 чотирьох рядів комірок 7, розділених вертикальними перегородками 8, для таблеток, призначених для вживання зранку, в обід, ввечері і вночі. Кожен ряд містить сім комірок 7 для таблеток, призначених для вживання по днях тижня. Ряди комірок 7 накриті кришками 9, що являють собою видовжені прямокутні планки, виготовлені з прозорого дещо затемненого 1 UA 83766 U 5 10 15 пластику. Кришки 9 вставлені під верхньою стінкою 3 та поза корпусом 1 коробки знизу лежать на планці 10 з трьома півкруглими вирізами 11, яка виконана як одне ціле з верхньою стінкою 3 корпуса 1. Кришки 9 на краях, знизу, містять виступи, з одного боку виступ 12 кришки 9 необхідний для можливості затримування кришки 9 при її витягуванні перед наступною коміркою, а з другого боку виступ 13 потрібен для зачеплення рукою за нього для можливості витягання. Коробка для порційного розміщення таблеток додатково може містити інформацію про ім'я власника 14, групу крові 15 та про назви препаратів 16, які вживаються на даний час, а також, вмонтований у корпус, таймер з голосовим нагадуванням (не показаний). Використовують коробку таким чином. Комірки 7 коробки завантажують певною призначеною лікарем кількістю таблеток на тиждень, які необхідно приймати кожен день зранку, в обід, вечір, ніч. Для вживання таблеток в понеділок зранку відкривають першу комірку у першому ряді комірок, призначених на ранок, витягуючи кришку 9 на одну комірку 7, і забирають таблетки та назад засовують кришку 9, комірка 7, наприклад понеділка, залишається пустою. В обід відкривають першу комірку другого ряду, ввечері першу комірку третього ряду, а вночі першу комірку четвертого ряду і т. д. поки не закінчиться тиждень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 1. Коробка для порційного розміщення таблеток, яка містить пластмасовий корпус у вигляді прямого прямокутного паралелепіпеда з нижньою, верхньою та чотирма боковими стінками, які виконані як одне ціле, верхня стінка з одного боку дещо виступає відносно корпуса та у ній, по всій довжині корпуса, виконані три повздовжні вікна, для трьох рядів комірок, виконаних у корпусі та розділених вертикальними перегородками, кожен ряд містить сім комірок для таблеток, призначених до вживання по днях тижня, ряди комірок накриті кришками, що являють собою видовжені прямокутні планки, які виконані з прозорого затемненого пластику та які вставлені під верхньою стінкою та поза корпусом коробки, знизу, лежать на прямокутній планці, яка виконана як одне ціле з верхньою стінкою корпуса, причому кришки на краях, знизу, містять виступи, з одного боку виступ кришки необхідний для можливості затримування кришки при її витягуванні перед наступною коміркою, а з другого боку виступ потрібен для зачеплення рукою за нього для можливості витягання, яка відрізняється тим, що по всій довжині корпуса, у верхній його стінці, виконане ще одне, четверте повздовжнє вікно, для ще одного ряду комірок, які виконані у корпусі, розділені вертикальними перегородками та які призначені для таблеток до вживання вночі, комірки накриті кришкою, що являє собою видовжену прямокутну планку, виконану з прозорого затемненого пластику. 2. Коробка для порційного розміщення таблеток за п. 1, яка відрізняється тим, що додатково містить вмонтований у корпус таймер з голосовим нагадуванням. 3. Коробка для порційного розміщення таблеток за п. 1, яка відрізняється тим, що додатково містить інформацію про ім'я власника та групу крові. 4. Коробка для порційного розміщення таблеток за п. 1, яка відрізняється тим, що додатково містить інформацію про назви препаратів, які вживаються на даний час. 2 UA 83766 U 3 UA 83766 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
