Коробка для сірників

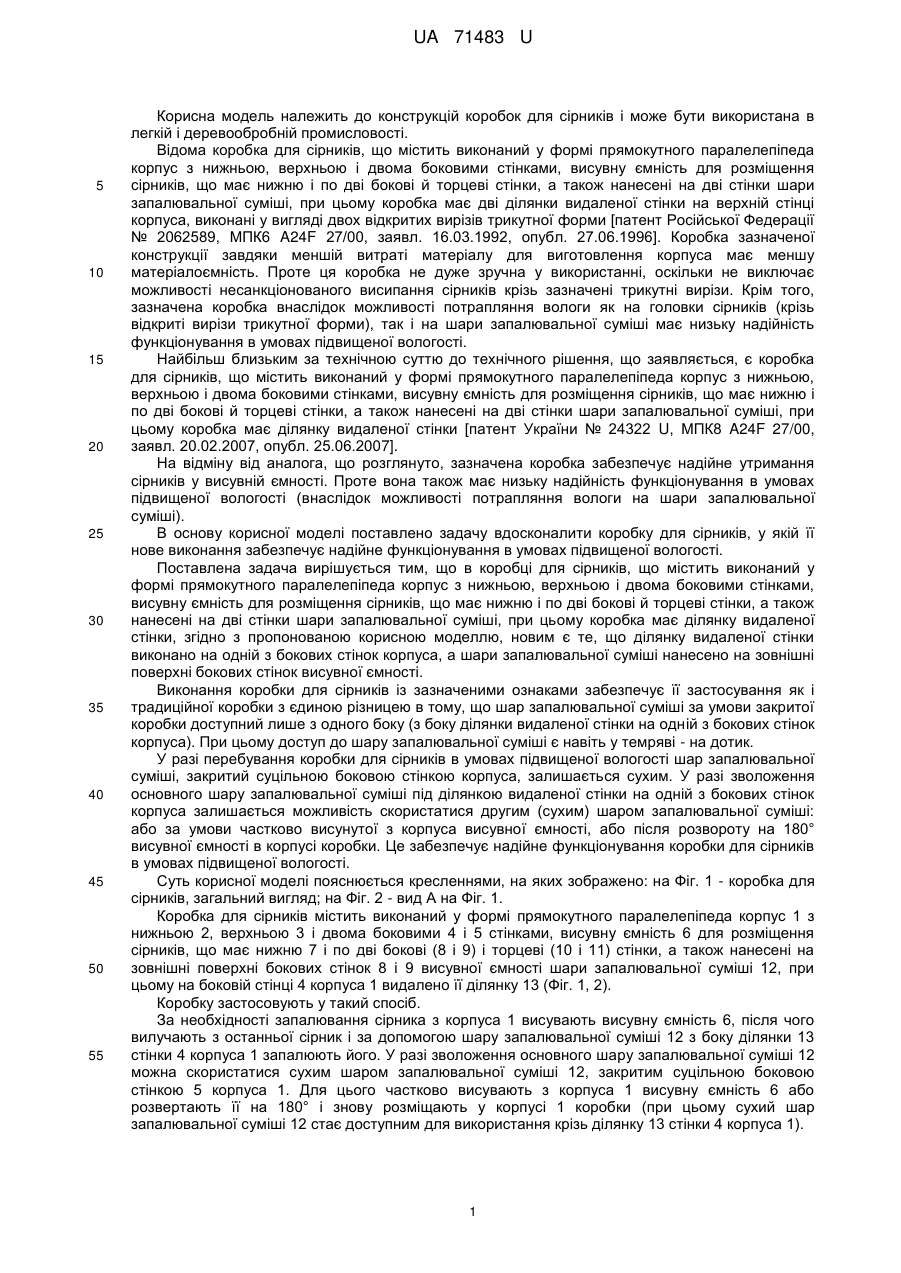

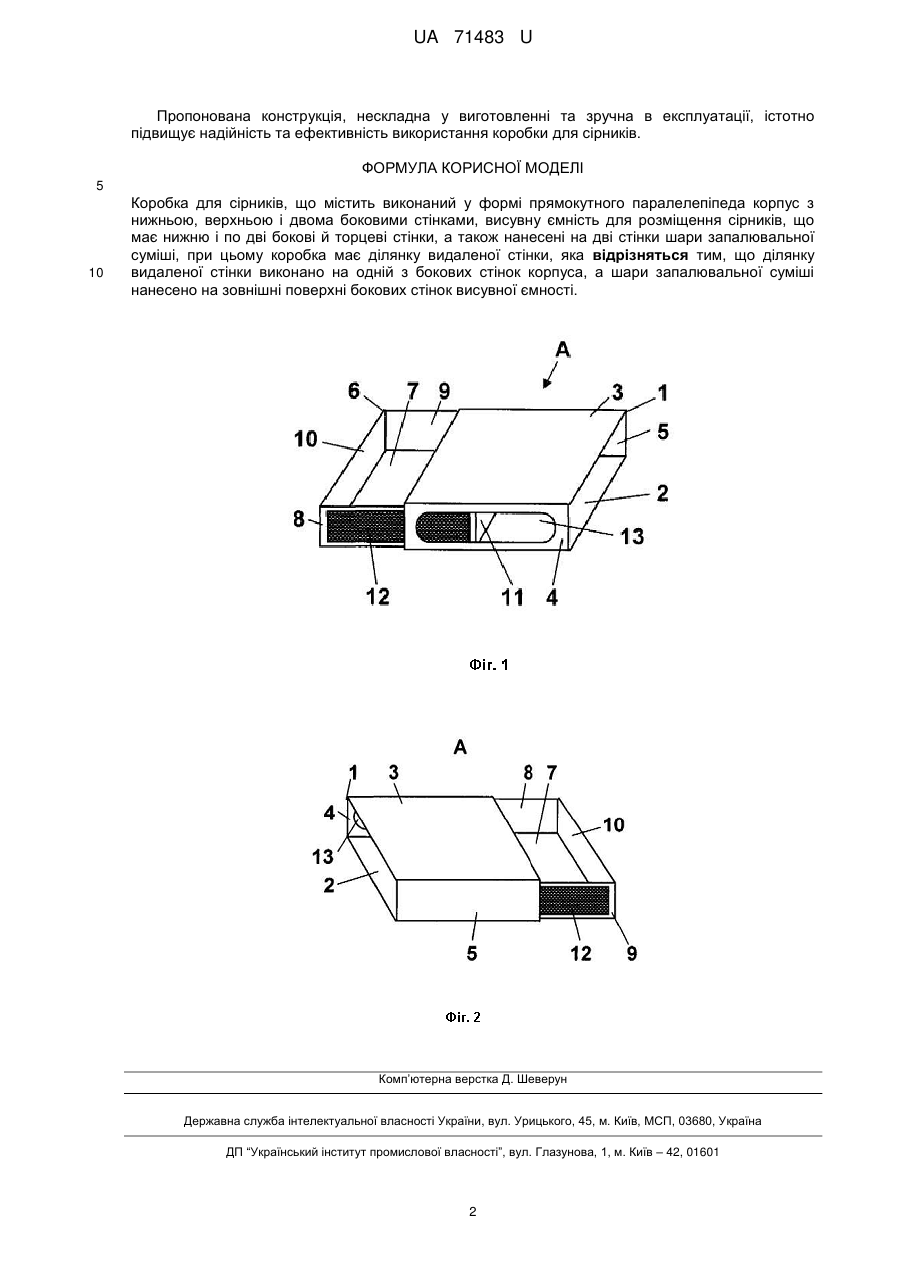

Реферат: Коробка для сірників, що містить виконаний у формі прямокутного паралелепіпеда корпус з нижньою, верхньою і двома боковими стінками, висувну ємність для розміщення сірників, що має нижню і по дві бокові й торцеві стінки, а також нанесені на дві стінки шари запалювальної суміші, при цьому коробка має ділянку видаленої стінки, причому ділянку видаленої стінки виконано на одній з бокових стінок корпуса, а шари запалювальної суміші нанесено на зовнішні поверхні бокових стінок висувної ємності. UA 71483 U (12) UA 71483 U UA 71483 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій коробок для сірників і може бути використана в легкій і деревообробній промисловості. Відома коробка для сірників, що містить виконаний у формі прямокутного паралелепіпеда корпус з нижньою, верхньою і двома боковими стінками, висувну ємність для розміщення сірників, що має нижню і по дві бокові й торцеві стінки, а також нанесені на дві стінки шари запалювальної суміші, при цьому коробка має дві ділянки видаленої стінки на верхній стінці корпуса, виконані у вигляді двох відкритих вирізів трикутної форми [патент Російської Федерації № 2062589, МПК6 A24F 27/00, заявл. 16.03.1992, опубл. 27.06.1996]. Коробка зазначеної конструкції завдяки меншій витраті матеріалу для виготовлення корпуса має меншу матеріалоємність. Проте ця коробка не дуже зручна у використанні, оскільки не виключає можливості несанкціонованого висипання сірників крізь зазначені трикутні вирізи. Крім того, зазначена коробка внаслідок можливості потрапляння вологи як на головки сірників (крізь відкриті вирізи трикутної форми), так і на шари запалювальної суміші має низьку надійність функціонування в умовах підвищеної вологості. Найбільш близьким за технічною суттю до технічного рішення, що заявляється, є коробка для сірників, що містить виконаний у формі прямокутного паралелепіпеда корпус з нижньою, верхньою і двома боковими стінками, висувну ємність для розміщення сірників, що має нижню і по дві бокові й торцеві стінки, а також нанесені на дві стінки шари запалювальної суміші, при цьому коробка має ділянку видаленої стінки [патент України № 24322 U, МПК8 A24F 27/00, заявл. 20.02.2007, опубл. 25.06.2007]. На відміну від аналога, що розглянуто, зазначена коробка забезпечує надійне утримання сірників у висувній ємності. Проте вона також має низьку надійність функціонування в умовах підвищеної вологості (внаслідок можливості потрапляння вологи на шари запалювальної суміші). В основу корисної моделі поставлено задачу вдосконалити коробку для сірників, у якій її нове виконання забезпечує надійне функціонування в умовах підвищеної вологості. Поставлена задача вирішується тим, що в коробці для сірників, що містить виконаний у формі прямокутного паралелепіпеда корпус з нижньою, верхньою і двома боковими стінками, висувну ємність для розміщення сірників, що має нижню і по дві бокові й торцеві стінки, а також нанесені на дві стінки шари запалювальної суміші, при цьому коробка має ділянку видаленої стінки, згідно з пропонованою корисною моделлю, новим є те, що ділянку видаленої стінки виконано на одній з бокових стінок корпуса, а шари запалювальної суміші нанесено на зовнішні поверхні бокових стінок висувної ємності. Виконання коробки для сірників із зазначеними ознаками забезпечує її застосування як і традиційної коробки з єдиною різницею в тому, що шар запалювальної суміші за умови закритої коробки доступний лише з одного боку (з боку ділянки видаленої стінки на одній з бокових стінок корпуса). При цьому доступ до шару запалювальної суміші є навіть у темряві - на дотик. У разі перебування коробки для сірників в умовах підвищеної вологості шар запалювальної суміші, закритий суцільною боковою стінкою корпуса, залишається сухим. У разі зволоження основного шару запалювальної суміші під ділянкою видаленої стінки на одній з бокових стінок корпуса залишається можливість скористатися другим (сухим) шаром запалювальної суміші: або за умови частково висунутої з корпуса висувної ємності, або після розвороту на 180° висувної ємності в корпусі коробки. Це забезпечує надійне функціонування коробки для сірників в умовах підвищеної вологості. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - коробка для сірників, загальний вигляд; на Фіг. 2 - вид А на Фіг. 1. Коробка для сірників містить виконаний у формі прямокутного паралелепіпеда корпус 1 з нижньою 2, верхньою 3 і двома боковими 4 і 5 стінками, висувну ємність 6 для розміщення сірників, що має нижню 7 і по дві бокові (8 і 9) і торцеві (10 і 11) стінки, а також нанесені на зовнішні поверхні бокових стінок 8 і 9 висувної ємності шари запалювальної суміші 12, при цьому на боковій стінці 4 корпуса 1 видалено її ділянку 13 (Фіг. 1, 2). Коробку застосовують у такий спосіб. За необхідності запалювання сірника з корпуса 1 висувають висувну ємність 6, після чого вилучають з останньої сірник і за допомогою шару запалювальної суміші 12 з боку ділянки 13 стінки 4 корпуса 1 запалюють його. У разі зволоження основного шару запалювальної суміші 12 можна скористатися сухим шаром запалювальної суміші 12, закритим суцільною боковою стінкою 5 корпуса 1. Для цього частково висувають з корпуса 1 висувну ємність 6 або розвертають її на 180° і знову розміщають у корпусі 1 коробки (при цьому сухий шар запалювальної суміші 12 стає доступним для використання крізь ділянку 13 стінки 4 корпуса 1). 1 UA 71483 U Пропонована конструкція, нескладна у виготовленні та зручна в експлуатації, істотно підвищує надійність та ефективність використання коробки для сірників. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Коробка для сірників, що містить виконаний у формі прямокутного паралелепіпеда корпус з нижньою, верхньою і двома боковими стінками, висувну ємність для розміщення сірників, що має нижню і по дві бокові й торцеві стінки, а також нанесені на дві стінки шари запалювальної суміші, при цьому коробка має ділянку видаленої стінки, яка відрізняться тим, що ділянку видаленої стінки виконано на одній з бокових стінок корпуса, а шари запалювальної суміші нанесено на зовнішні поверхні бокових стінок висувної ємності. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
