Охолоджуючі труси для лазні

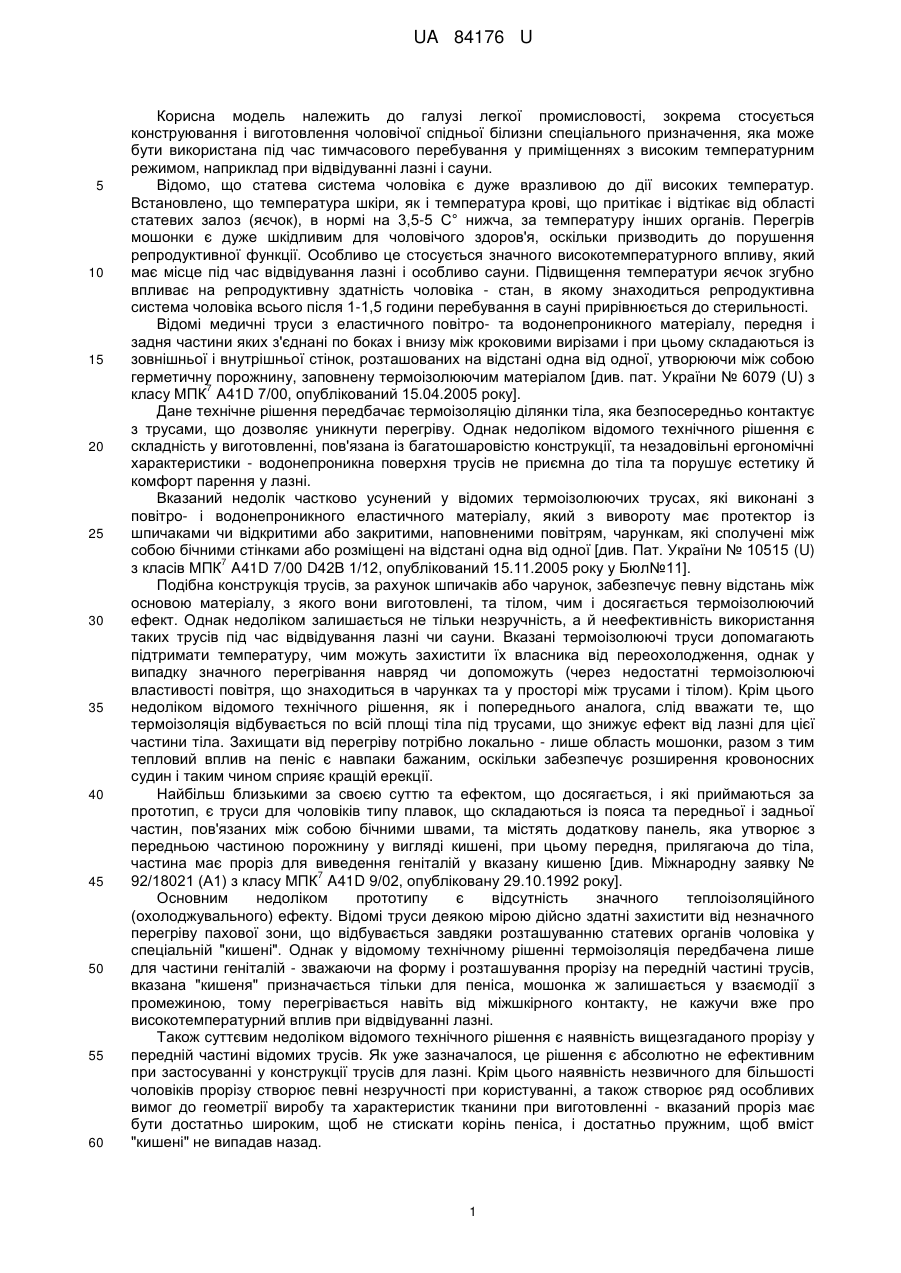

Реферат: UA 84176 U UA 84176 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкої промисловості, зокрема стосується конструювання і виготовлення чоловічої спідньої білизни спеціального призначення, яка може бути використана під час тимчасового перебування у приміщеннях з високим температурним режимом, наприклад при відвідуванні лазні і сауни. Відомо, що статева система чоловіка є дуже вразливою до дії високих температур. Встановлено, що температура шкіри, як і температура крові, що притікає і відтікає від області статевих залоз (яєчок), в нормі на 3,5-5 С° нижча, за температуру інших органів. Перегрів мошонки є дуже шкідливим для чоловічого здоров'я, оскільки призводить до порушення репродуктивної функції. Особливо це стосується значного високотемпературного впливу, який має місце під час відвідування лазні і особливо сауни. Підвищення температури яєчок згубно впливає на репродуктивну здатність чоловіка - стан, в якому знаходиться репродуктивна система чоловіка всього після 1-1,5 години перебування в сауні прирівнюється до стерильності. Відомі медичні труси з еластичного повітро- та водонепроникного матеріалу, передня і задня частини яких з'єднані по боках і внизу між кроковими вирізами і при цьому складаються із зовнішньої і внутрішньої стінок, розташованих на відстані одна від одної, утворюючи між собою герметичну порожнину, заповнену термоізолюючим матеріалом [див. пат. України № 6079 (U) з 7 класу МПК A41D 7/00, опублікований 15.04.2005 року]. Дане технічне рішення передбачає термоізоляцію ділянки тіла, яка безпосередньо контактує з трусами, що дозволяє уникнути перегріву. Однак недоліком відомого технічного рішення є складність у виготовленні, пов'язана із багатошаровістю конструкції, та незадовільні ергономічні характеристики - водонепроникна поверхня трусів не приємна до тіла та порушує естетику й комфорт парення у лазні. Вказаний недолік частково усунений у відомих термоізолюючих трусах, які виконані з повітро- і водонепроникного еластичного матеріалу, який з вивороту має протектор із шпичаками чи відкритими або закритими, наповненими повітрям, чарункам, які сполучені між собою бічними стінками або розміщені на відстані одна від одної [див. Пат. України № 10515 (U) 7 з класів МПК A41D 7/00 D42В 1/12, опублікований 15.11.2005 року у Бюл№11]. Подібна конструкція трусів, за рахунок шпичаків або чарунок, забезпечує певну відстань між основою матеріалу, з якого вони виготовлені, та тілом, чим і досягається термоізолюючий ефект. Однак недоліком залишається не тільки незручність, а й неефективність використання таких трусів під час відвідування лазні чи сауни. Вказані термоізолюючі труси допомагають підтримати температуру, чим можуть захистити їх власника від переохолодження, однак у випадку значного перегрівання навряд чи допоможуть (через недостатні термоізолюючі властивості повітря, що знаходиться в чарунках та у просторі між трусами і тілом). Крім цього недоліком відомого технічного рішення, як і попереднього аналога, слід вважати те, що термоізоляція відбувається по всій площі тіла під трусами, що знижує ефект від лазні для цієї частини тіла. Захищати від перегріву потрібно локально - лише область мошонки, разом з тим тепловий вплив на пеніс є навпаки бажаним, оскільки забезпечує розширення кровоносних судин і таким чином сприяє кращій ерекції. Найбільш близькими за своєю суттю та ефектом, що досягається, і які приймаються за прототип, є труси для чоловіків типу плавок, що складаються із пояса та передньої і задньої частин, пов'язаних між собою бічними швами, та містять додаткову панель, яка утворює з передньою частиною порожнину у вигляді кишені, при цьому передня, прилягаюча до тіла, частина має проріз для виведення геніталій у вказану кишеню [див. Міжнародну заявку № 7 92/18021 (А1) з класу МПК A41D 9/02, опубліковану 29.10.1992 року]. Основним недоліком прототипу є відсутність значного теплоізоляційного (охолоджувального) ефекту. Відомі труси деякою мірою дійсно здатні захистити від незначного перегріву пахової зони, що відбувається завдяки розташуванню статевих органів чоловіка у спеціальній "кишені". Однак у відомому технічному рішенні термоізоляція передбачена лише для частини геніталій - зважаючи на форму і розташування прорізу на передній частині трусів, вказана "кишеня" призначається тільки для пеніса, мошонка ж залишається у взаємодії з промежиною, тому перегрівається навіть від міжшкірного контакту, не кажучи вже про високотемпературний вплив при відвідуванні лазні. Також суттєвим недоліком відомого технічного рішення є наявність вищезгаданого прорізу у передній частині відомих трусів. Як уже зазначалося, це рішення є абсолютно не ефективним при застосуванні у конструкції трусів для лазні. Крім цього наявність незвичного для більшості чоловіків прорізу створює певні незручності при користуванні, а також створює ряд особливих вимог до геометрії виробу та характеристик тканини при виготовленні - вказаний проріз має бути достатньо широким, щоб не стискати корінь пеніса, і достатньо пружним, щоб вміст "кишені" не випадав назад. 1 UA 84176 U 5 10 15 20 25 30 35 40 45 50 55 60 Ще одним суттєвим недоліком відомих трусів є недосконала форма додаткової панелі, зокрема те, що вказана панель приєднана до передньої частини виробу по бічних швах. Це суттєво обмежує можливості щодо вибору моделей основи трусів. В основу корисної моделі поставлена задача поліпшення ергономічних властивостей трусів без ускладнення їх конструкції за рахунок досягнення фізіологічно оптимального температурного режиму в області мошонки під час відвідування чоловіком лазні шляхом удосконалення форми виробу та уведення до конструкції елемента, що здійснює охолоджуючий вплив у вказаній області. Поставлена задача вирішується тим, що у трусах для чоловіків типу плавок, які складаються із пояса та передньої і задньої частин, пов'язаних між собою бічними швами, та містять додаткову панель, яка утворює з передньою частиною порожнину у вигляді кишені, згідно з корисною моделлю, додаткова панель виконана у формі трапеції, менша основа якої закріплена в області розташування нижнього шва з'єднання передньої і задньої частин, а більша основа трапеції звернена в бік пояса і забезпечена еластичною стрічкою, при цьому у нижній частині порожнини розміщений контейнер з отвором для заповнення охолоджуючим агентом, виконаний по формі нижньої частини додаткової панелі трусів. Як охолоджуючий агент пропонується використовувати прохолодну воду, яка, по-перше, має високу теплоємність, і, по-друге, завжди наявна у необмеженій кількості у лазні. Проте для охолодження може бути застосована будь-яка інша речовина, наприклад емульсія, суспензія, гель тощо. Окрім цього, згідно з корисною моделлю, контейнер для охолоджуючого агента виконаний із м'якого гнучкого водонепроникного матеріалу. Запропонована форма додаткової панелі дозволяє втілити відповідну конструкцію у різних відомих на даний час моделях трусів, у тому числі типу стрінги, танга тощо, які широко застосовуються у лазні. Оброблення краю додаткової панелі еластичною стрічкою унеможливлює випадіння контейнера з охолоджуючим агентом. Однак це не єдине принципово можливе рішенням, можуть застосовуватись й інші відомі засоби - застібання на ґудзики, гачки, "блискавку" тощо. Утворена кишеня, окрім свого прямого призначення, може слугувати для розміщення в ній презерватива тощо. Виконання контейнера для охолоджуючого агента по формі нижньої частини додаткової панелі трусів, а також із м'якого гнучкого матеріалу, забезпечує ергономічність конструкції. Вказаний контейнер зазвичай виконаний таким, що виймається з простору між передньою частиною трусів та їх додатковою панеллю. Проте він може бути і стаціонарним елементом конструкції, що не змінює споживчих властивостей виробу в цілому. Наявність отвору у контейнері надає можливість заповнювати останній охолоджуючим агентом, наприклад водою, необмежену кількість разів безпосередньо перед використанням трусів, що забезпечує зручність користування. Отже, уся сукупність суттєвих ознак запропонованого рішення стосовно охолоджуючих трусів для лазні забезпечує досягнення необхідного технічного результату. Подальша суть корисної моделі пояснюється спільно з ілюстративним матеріалом, на якому зображено загальний вигляд запропонованих охолоджуючих трусів для лазні. Суть корисної моделі пояснює креслення. Запропоновані труси складаються із пояса 1 та передньої 2 і задньої 3 частин, пов'язаних між собою бічними швами, та містять додаткову панель 4, яка утворює з передньою частиною 2 порожнину у вигляді кишені. Додаткова панель 4 забезпечена еластичною стрічкою 5. У нижній частині порожнини розміщений контейнер 6 з отвором 7 для заповнення охолоджуючим агентом, виконаний по формі нижньої частини додаткової панелі 4. Запропоновані охолоджуючі труси використовують наступним чином. Чоловік одягає виріб перед відвідуванням лазні чи сауни, наприклад у роздягальні. Безпосередньо перед початком сеансу парення чоловік заповнює контейнер будь-яким доступним охолоджуючим агентом, наприклад прохолодною водою, і закладає його у простір між облягаючою статеві органи передньою частиною трусів 2 і додатковою панеллю 4, розташовуючи безпосередньо під мошонкою. Після цього можна насолоджуватися лазнею без шкоди для чоловічого здоров'я вода, що знаходиться у контейнері, як правило, не встигає нагрітися до небезпечних температур і, таким чином, забезпечує оптимальний температурний режим пахової зони. Слід зауважити, що сфера застосування запропонованих трусів не обмежується тільки лазнею. їх можуть успішно використовувати також представники деяких професій, в яких захист від високих температур не передбачений захисною формою одягу. Це стосується наприклад кухарів гарячого цеху, робітників пекарень тощо. Запропонована конструкція трусів здатна 2 UA 84176 U 5 10 15 20 25 30 35 40 захистити від "адресного" (на рівні поясу) інфрачервоного опромінювання від плит, духових шаф і печей, яке згубно діє на репродуктивні органи чоловіків. Заявлене технічне рішення перевірене на практиці. Запропоновані охолоджуючі труси для лазні не містять у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у галузі легкої промисловості, а отже є придатними для промислового застосування, мають технічні та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено конструкцій і зразків трусів із вказаною в пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення вважається таким, що може отримати правовий захист. Відмінність запропонованого технічного рішення полягає у тому, що додаткова панель має форму трапеції, менша основа якої закріплена в області розташування нижнього шва з'єднання передньої і задньої частин, а більша основа трапеції звернена в бік пояса і забезпечена еластичною стрічкою, а також у тому, що у нижній частині порожнини між додатковою панеллю та передньою частиною трусів розміщений контейнер, виконаний із м'якого гнучкого водонепроникного матеріалу, з отвором для заповнення охолоджуючим агентом, наприклад водою, виконаний по формі нижньої частини додаткової панелі трусів. Вказані відмінності, у сукупності, дозволяють суттєво покращити ергономічні характеристики трусів. Жодна із відомих конструкцій не може одночасно володіти всіма перерахованими властивостями, оскільки не містить у своєму складі всієї сукупності заявлених суттєвих ознак. До технічних переваг запропонованого, у порівнянні з прототипом, можна віднести: забезпечення фізіологічно оптимального температурного режиму для чоловічих репродуктивних органів за рахунок наявності у конструкції контейнера з охолоджуючим агентом; покращення ергономічних характеристик за рахунок удосконалення форми виробу. Після опису запропонованого технічного рішення фахівцям у даній галузі знань повинно бути наочним, що все вищеописане є лише ілюстративним, а не обмежувальним, будучи представленим даним прикладом. Численні можливі варіанти виконання охолоджуючих трусів для лазні можуть змінюватися залежно від побажань користувачів, та зрозуміло, знаходяться в межах об'єму одного із звичайних і природних підходів в даній області знань і розглядаються такими, що знаходяться в межах об'єму запропонованого технічного рішення. Квінтесенцією запропонованого технічного рішення є наявність у конструкції трусів контейнера запропонованої конструкції з охолоджуючим агентом, виконаного по формі нижньої частини удосконаленої трапецієподібної додаткової панелі трусів з еластичною стрічкою на вільному кінці для запобігання випадінню вказаного контейнера. Саме ця обставина дозволяє надбати запропонованій конструкції вищеперераховані й інші переваги. Використання комбінацій окремих конструктивних елементів із всієї сукупності заявлених, природно, обмежує спектр переваг, перерахованих вище, і не може вважатися новими технічними рішеннями в даній області знань, оскільки інші конструкції, подібні описаній, вже не вимагатимуть будь-якого творчого підходу від конструкторів та інженерів, і не можуть вважатися результатами їх творчої діяльності або новими об'єктами інтелектуальної власності, відповідними до захисту охоронними документами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Охолоджуючі труси для лазні, що містять пояс та передню і задню частини, пов'язані між собою бічними швами, та містять додаткову панель, яка утворює з передньою частиною порожнину у вигляді кишені, які відрізняються тим, що додаткова панель виконана у формі трапеції, менша основа якої закріплена в області розташування нижнього шва з'єднання передньої і задньої частин, а більша основа трапеції звернена в бік пояса і забезпечена еластичною стрічкою, при цьому у нижній частині порожнини розміщений контейнер з отвором для заповнення охолоджуючим агентом, виконаний по формі нижньої частини додаткової панелі трусів. 2. Охолоджуючі труси для лазні за п. 1, які відрізняються тим, що як охолоджуючий агент використано воду. 3. Охолоджуючі труси для лазні за п. 1, які відрізняються тим, що контейнер для охолоджуючого агента виконаний із м'якого гнучкого водонепроникного матеріалу. 3 UA 84176 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
