Установка для проходки в ґрунтах

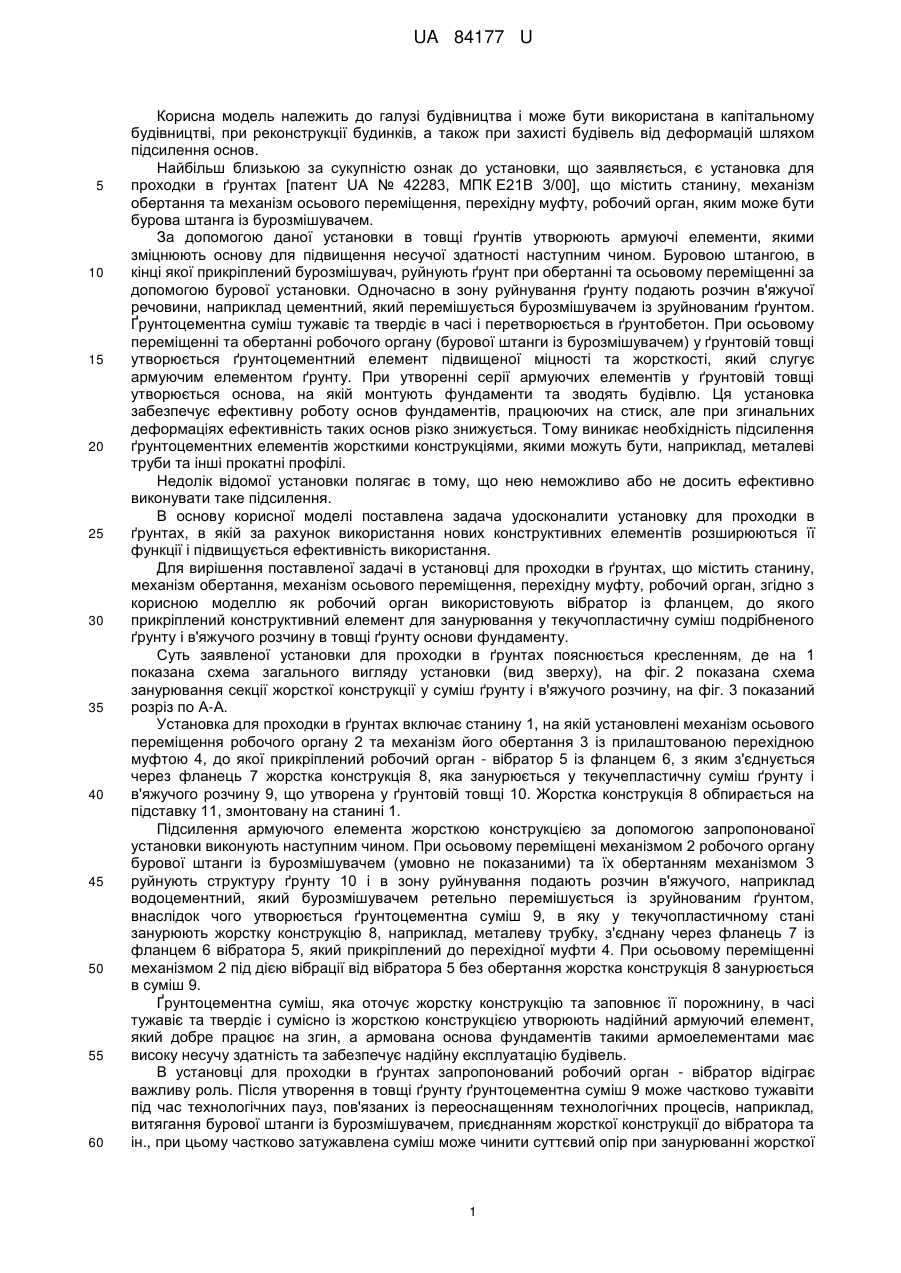

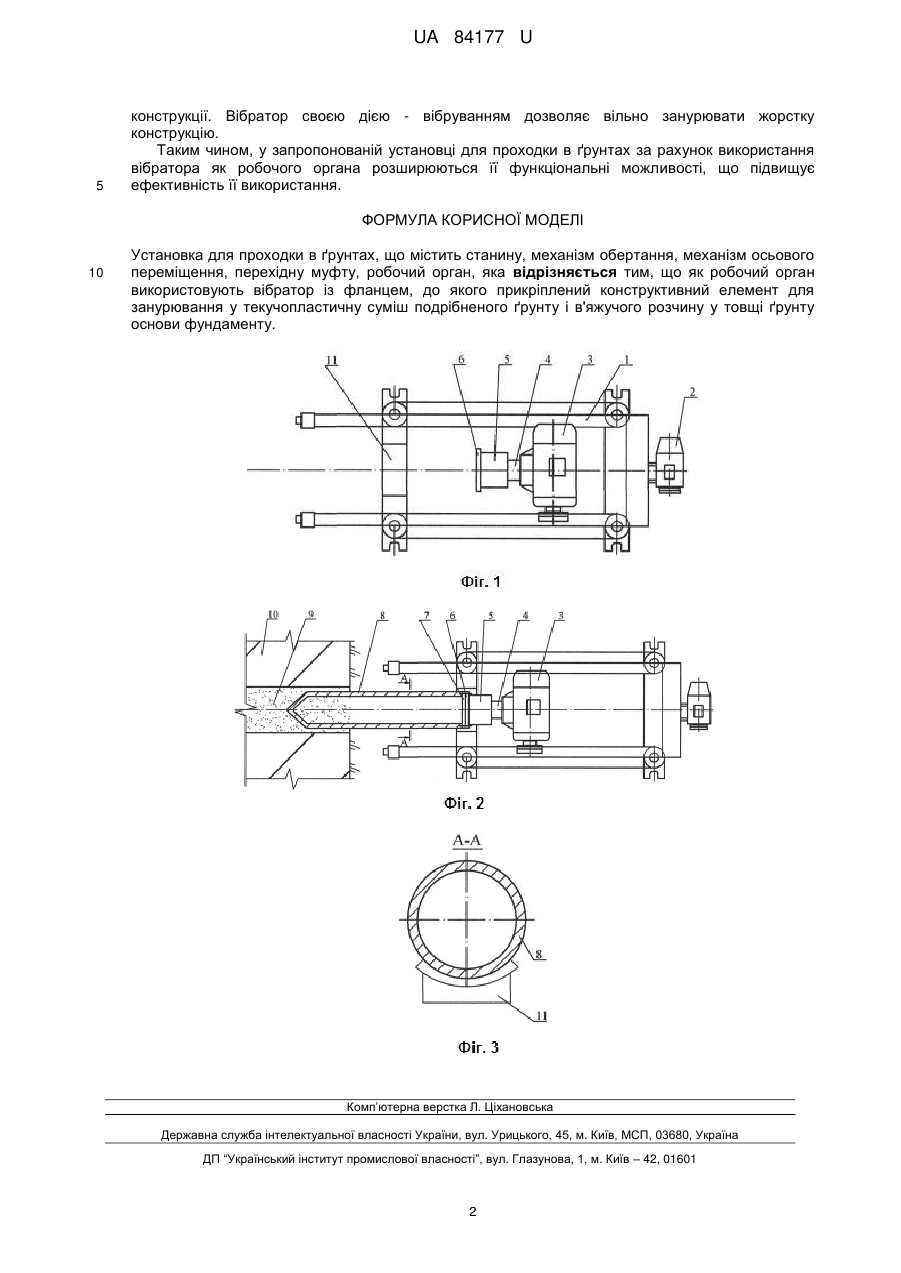

Реферат: UA 84177 U UA 84177 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана в капітальному будівництві, при реконструкції будинків, а також при захисті будівель від деформацій шляхом підсилення основ. Найбільш близькою за сукупністю ознак до установки, що заявляється, є установка для проходки в ґрунтах [патент UA № 42283, МПК Е21В 3/00], що містить станину, механізм обертання та механізм осьового переміщення, перехідну муфту, робочий орган, яким може бути бурова штанга із бурозмішувачем. За допомогою даної установки в товщі ґрунтів утворюють армуючі елементи, якими зміцнюють основу для підвищення несучої здатності наступним чином. Буровою штангою, в кінці якої прикріплений бурозмішувач, руйнують ґрунт при обертанні та осьовому переміщенні за допомогою бурової установки. Одночасно в зону руйнування ґрунту подають розчин в'яжучої речовини, наприклад цементний, який перемішується бурозмішувачем із зруйнованим ґрунтом. Ґрунтоцементна суміш тужавіє та твердіє в часі і перетворюється в ґрунтобетон. При осьовому переміщенні та обертанні робочого органу (бурової штанги із бурозмішувачем) у ґрунтовій товщі утворюється ґрунтоцементний елемент підвищеної міцності та жорсткості, який слугує армуючим елементом ґрунту. При утворенні серії армуючих елементів у ґрунтовій товщі утворюється основа, на якій монтують фундаменти та зводять будівлю. Ця установка забезпечує ефективну роботу основ фундаментів, працюючих на стиск, але при згинальних деформаціях ефективність таких основ різко знижується. Тому виникає необхідність підсилення ґрунтоцементних елементів жорсткими конструкціями, якими можуть бути, наприклад, металеві труби та інші прокатні профілі. Недолік відомої установки полягає в тому, що нею неможливо або не досить ефективно виконувати таке підсилення. В основу корисної моделі поставлена задача удосконалити установку для проходки в ґрунтах, в якій за рахунок використання нових конструктивних елементів розширюються її функції і підвищується ефективність використання. Для вирішення поставленої задачі в установці для проходки в ґрунтах, що містить станину, механізм обертання, механізм осьового переміщення, перехідну муфту, робочий орган, згідно з корисною моделлю як робочий орган використовують вібратор із фланцем, до якого прикріплений конструктивний елемент для занурювання у текучопластичну суміш подрібненого ґрунту і в'яжучого розчину в товщі ґрунту основи фундаменту. Суть заявленої установки для проходки в ґрунтах пояснюється кресленням, де на 1 показана схема загального вигляду установки (вид зверху), на фіг. 2 показана схема занурювання секції жорсткої конструкції у суміш ґрунту і в'яжучого розчину, на фіг. 3 показаний розріз по А-А. Установка для проходки в ґрунтах включає станину 1, на якій установлені механізм осьового переміщення робочого органу 2 та механізм його обертання 3 із прилаштованою перехідною муфтою 4, до якої прикріплений робочий орган - вібратор 5 із фланцем 6, з яким з'єднується через фланець 7 жорстка конструкція 8, яка занурюється у текучепластичну суміш ґрунту і в'яжучого розчину 9, що утворена у ґрунтовій товщі 10. Жорстка конструкція 8 обпирається на підставку 11, змонтовану на станині 1. Підсилення армуючого елемента жорсткою конструкцією за допомогою запропонованої установки виконують наступним чином. При осьовому переміщені механізмом 2 робочого органу бурової штанги із бурозмішувачем (умовно не показаними) та їх обертанням механізмом 3 руйнують структуру ґрунту 10 і в зону руйнування подають розчин в'яжучого, наприклад водоцементний, який бурозмішувачем ретельно перемішується із зруйнованим ґрунтом, внаслідок чого утворюється ґрунтоцементна суміш 9, в яку у текучопластичному стані занурюють жорстку конструкцію 8, наприклад, металеву трубку, з'єднану через фланець 7 із фланцем 6 вібратора 5, який прикріплений до перехідної муфти 4. При осьовому переміщенні механізмом 2 під дією вібрації від вібратора 5 без обертання жорстка конструкція 8 занурюється в суміш 9. Ґрунтоцементна суміш, яка оточує жорстку конструкцію та заповнює її порожнину, в часі тужавіє та твердіє і сумісно із жорсткою конструкцією утворюють надійний армуючий елемент, який добре працює на згин, а армована основа фундаментів такими армоелементами має високу несучу здатність та забезпечує надійну експлуатацію будівель. В установці для проходки в ґрунтах запропонований робочий орган - вібратор відіграє важливу роль. Після утворення в товщі ґрунту ґрунтоцементна суміш 9 може частково тужавіти під час технологічних пауз, пов'язаних із переоснащенням технологічних процесів, наприклад, витягання бурової штанги із бурозмішувачем, приєднанням жорсткої конструкції до вібратора та ін., при цьому частково затужавлена суміш може чинити суттєвий опір при занурюванні жорсткої 1 UA 84177 U 5 конструкції. Вібратор своєю дією - вібруванням дозволяє вільно занурювати жорстку конструкцію. Таким чином, у запропонованій установці для проходки в ґрунтах за рахунок використання вібратора як робочого органа розширюються її функціональні можливості, що підвищує ефективність її використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Установка для проходки в ґрунтах, що містить станину, механізм обертання, механізм осьового переміщення, перехідну муфту, робочий орган, яка відрізняється тим, що як робочий орган використовують вібратор із фланцем, до якого прикріплений конструктивний елемент для занурювання у текучопластичну суміш подрібненого ґрунту і в'яжучого розчину у товщі ґрунту основи фундаменту. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
