Гідроножиці гідроімпульсної дії

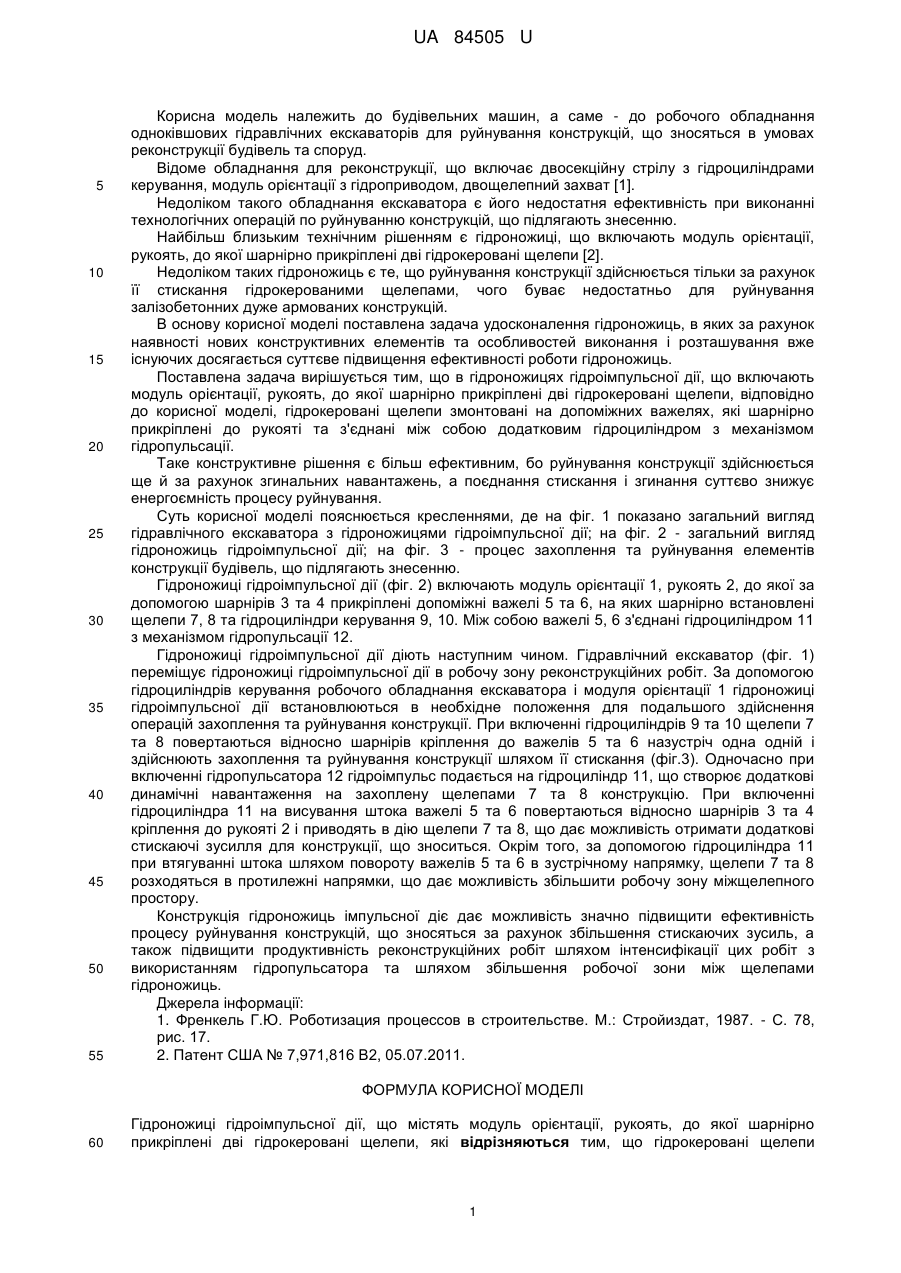

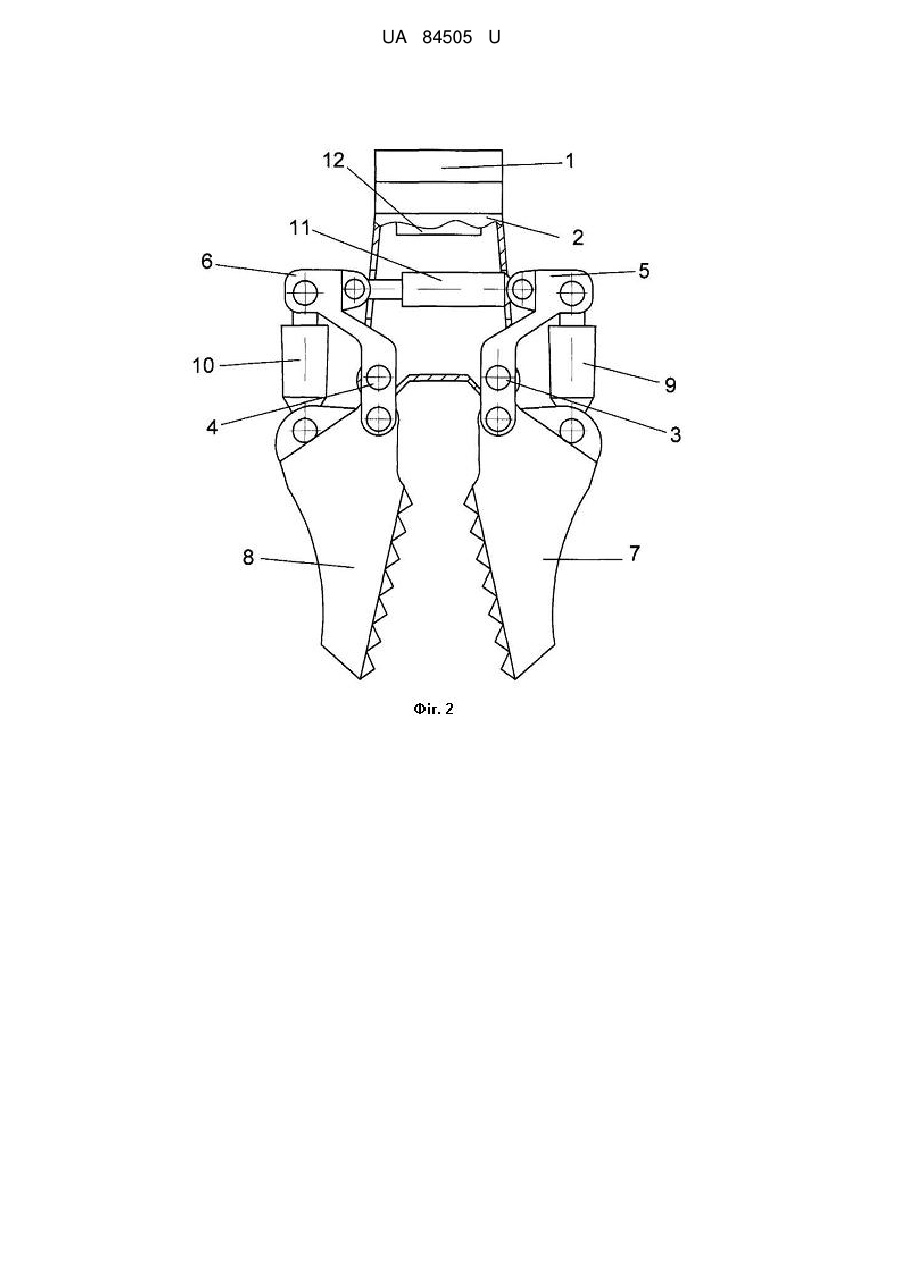

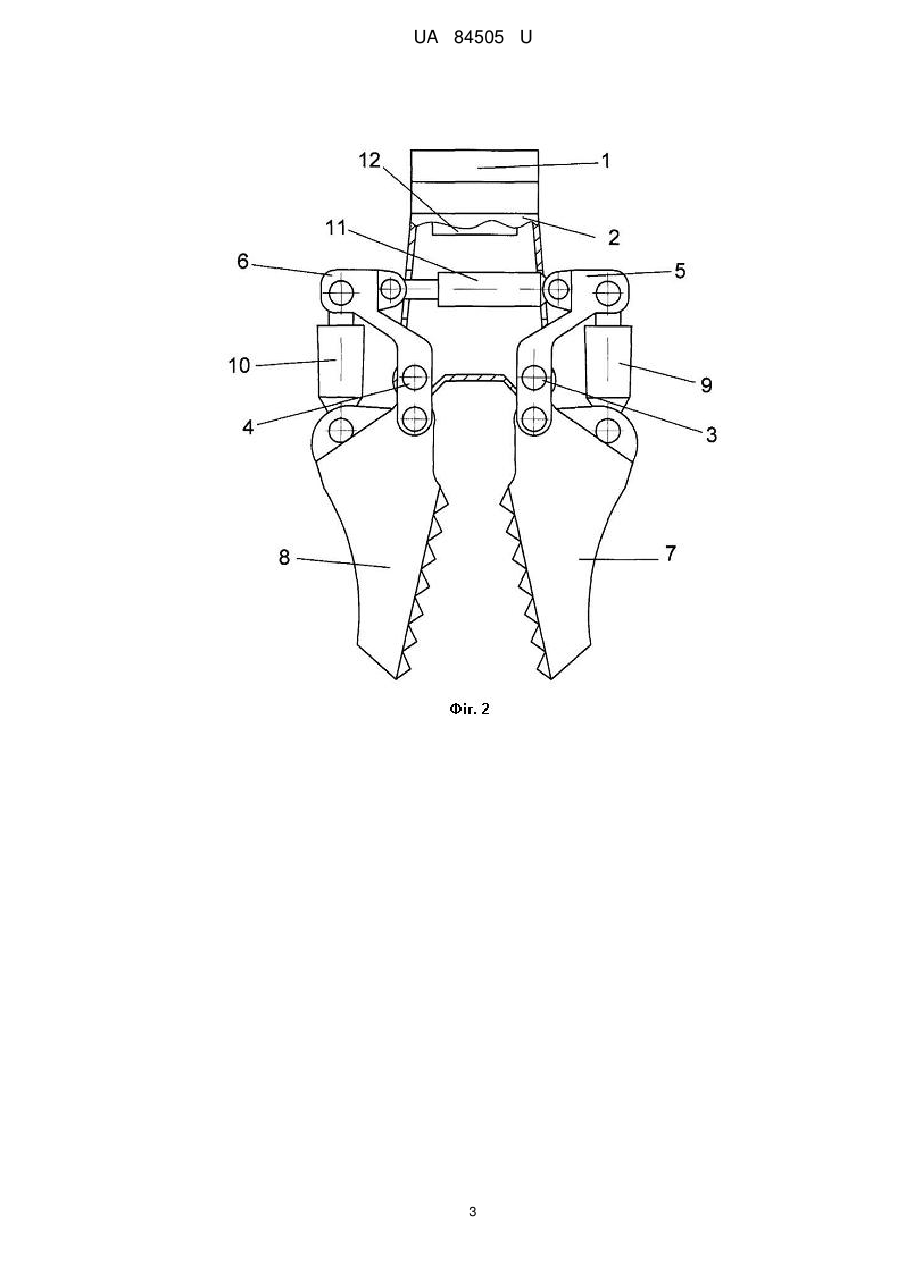

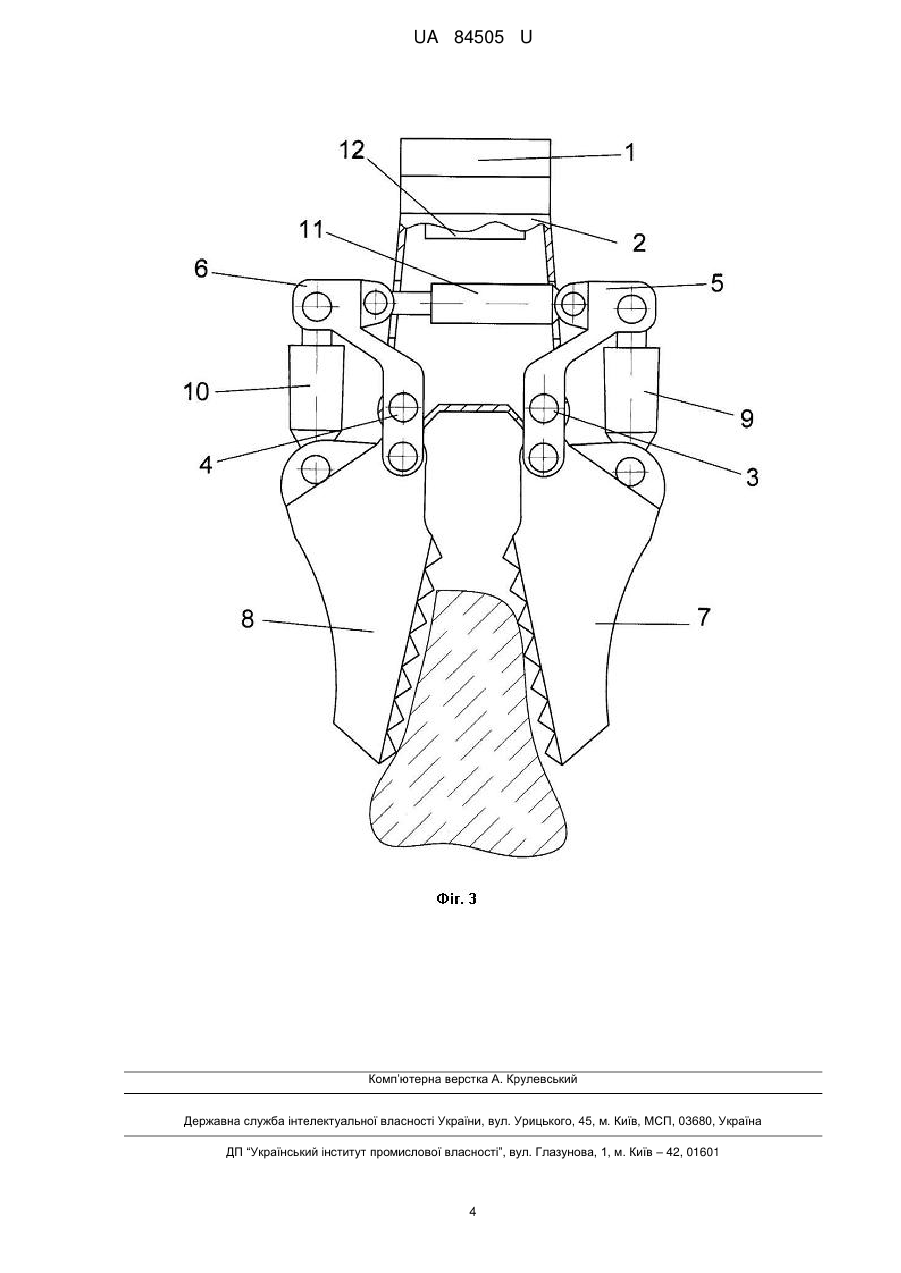

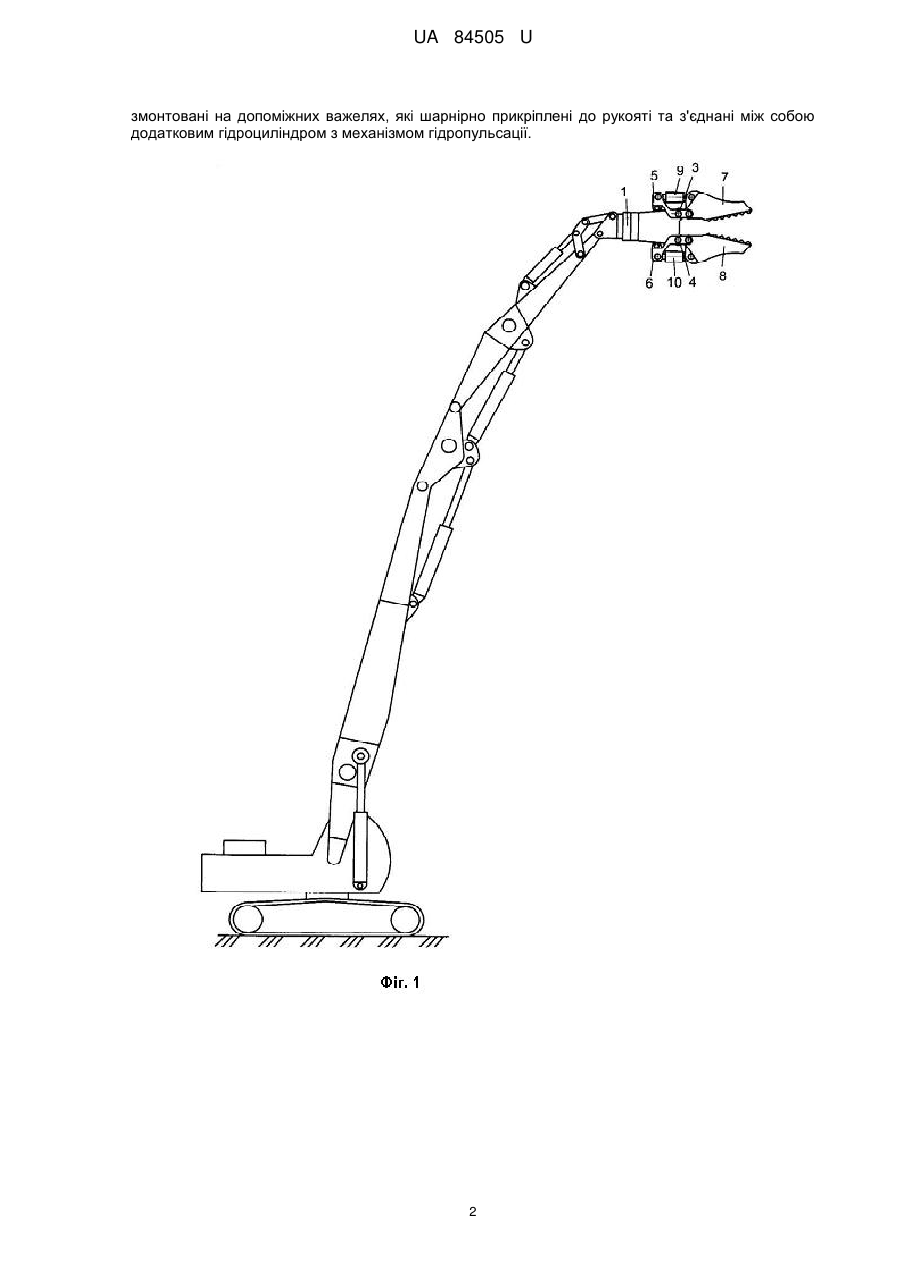

Реферат: UA 84505 U UA 84505 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельних машин, а саме - до робочого обладнання одноківшових гідравлічних екскаваторів для руйнування конструкцій, що зносяться в умовах реконструкції будівель та споруд. Відоме обладнання для реконструкції, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, двощелепний захват [1]. Недоліком такого обладнання екскаватора є його недостатня ефективність при виконанні технологічних операцій по руйнуванню конструкцій, що підлягають знесенню. Найбільш близьким технічним рішенням є гідроножиці, що включають модуль орієнтації, рукоять, до якої шарнірно прикріплені дві гідрокеровані щелепи [2]. Недоліком таких гідроножиць є те, що руйнування конструкції здійснюється тільки за рахунок її стискання гідрокерованими щелепами, чого буває недостатньо для руйнування залізобетонних дуже армованих конструкцій. В основу корисної моделі поставлена задача удосконалення гідроножиць, в яких за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих досягається суттєве підвищення ефективності роботи гідроножиць. Поставлена задача вирішується тим, що в гідроножицях гідроімпульсної дії, що включають модуль орієнтації, рукоять, до якої шарнірно прикріплені дві гідрокеровані щелепи, відповідно до корисної моделі, гідрокеровані щелепи змонтовані на допоміжних важелях, які шарнірно прикріплені до рукояті та з'єднані між собою додатковим гідроциліндром з механізмом гідропульсації. Таке конструктивне рішення є більш ефективним, бо руйнування конструкції здійснюється ще й за рахунок згинальних навантажень, а поєднання стискання і згинання суттєво знижує енергоємність процесу руйнування. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд гідравлічного екскаватора з гідроножицями гідроімпульсної дії; на фіг. 2 - загальний вигляд гідроножиць гідроімпульсної дії; на фіг. 3 - процес захоплення та руйнування елементів конструкції будівель, що підлягають знесенню. Гідроножиці гідроімпульсної дії (фіг. 2) включають модуль орієнтації 1, рукоять 2, до якої за допомогою шарнірів 3 та 4 прикріплені допоміжні важелі 5 та 6, на яких шарнірно встановлені щелепи 7, 8 та гідроциліндри керування 9, 10. Між собою важелі 5, 6 з'єднані гідроциліндром 11 з механізмом гідропульсації 12. Гідроножиці гідроімпульсної дії діють наступним чином. Гідравлічний екскаватор (фіг. 1) переміщує гідроножиці гідроімпульсної дії в робочу зону реконструкційних робіт. За допомогою гідроциліндрів керування робочого обладнання екскаватора і модуля орієнтації 1 гідроножиці гідроімпульсної дії встановлюються в необхідне положення для подальшого здійснення операцій захоплення та руйнування конструкції. При включенні гідроциліндрів 9 та 10 щелепи 7 та 8 повертаються відносно шарнірів кріплення до важелів 5 та 6 назустріч одна одній і здійснюють захоплення та руйнування конструкції шляхом її стискання (фіг.3). Одночасно при включенні гідропульсатора 12 гідроімпульс подається на гідроциліндр 11, що створює додаткові динамічні навантаження на захоплену щелепами 7 та 8 конструкцію. При включенні гідроциліндра 11 на висування штока важелі 5 та 6 повертаються відносно шарнірів 3 та 4 кріплення до рукояті 2 і приводять в дію щелепи 7 та 8, що дає можливість отримати додаткові стискаючі зусилля для конструкції, що зноситься. Окрім того, за допомогою гідроциліндра 11 при втягуванні штока шляхом повороту важелів 5 та 6 в зустрічному напрямку, щелепи 7 та 8 розходяться в протилежні напрямки, що дає можливість збільшити робочу зону міжщелепного простору. Конструкція гідроножиць імпульсної діє дає можливість значно підвищити ефективність процесу руйнування конструкцій, що зносяться за рахунок збільшення стискаючих зусиль, а також підвищити продуктивність реконструкційних робіт шляхом інтенсифікації цих робіт з використанням гідропульсатора та шляхом збільшення робочої зони між щелепами гідроножиць. Джерела інформації: 1. Френкель Г.Ю. Роботизация процессов в строительстве. М.: Стройиздат, 1987. - С. 78, рис. 17. 2. Патент США № 7,971,816 В2, 05.07.2011. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Гідроножиці гідроімпульсної дії, що містять модуль орієнтації, рукоять, до якої шарнірно прикріплені дві гідрокеровані щелепи, які відрізняються тим, що гідрокеровані щелепи 1 UA 84505 U змонтовані на допоміжних важелях, які шарнірно прикріплені до рукояті та з'єднані між собою додатковим гідроциліндром з механізмом гідропульсації. 2 UA 84505 U 3 UA 84505 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
