Гідроножиці віброударні

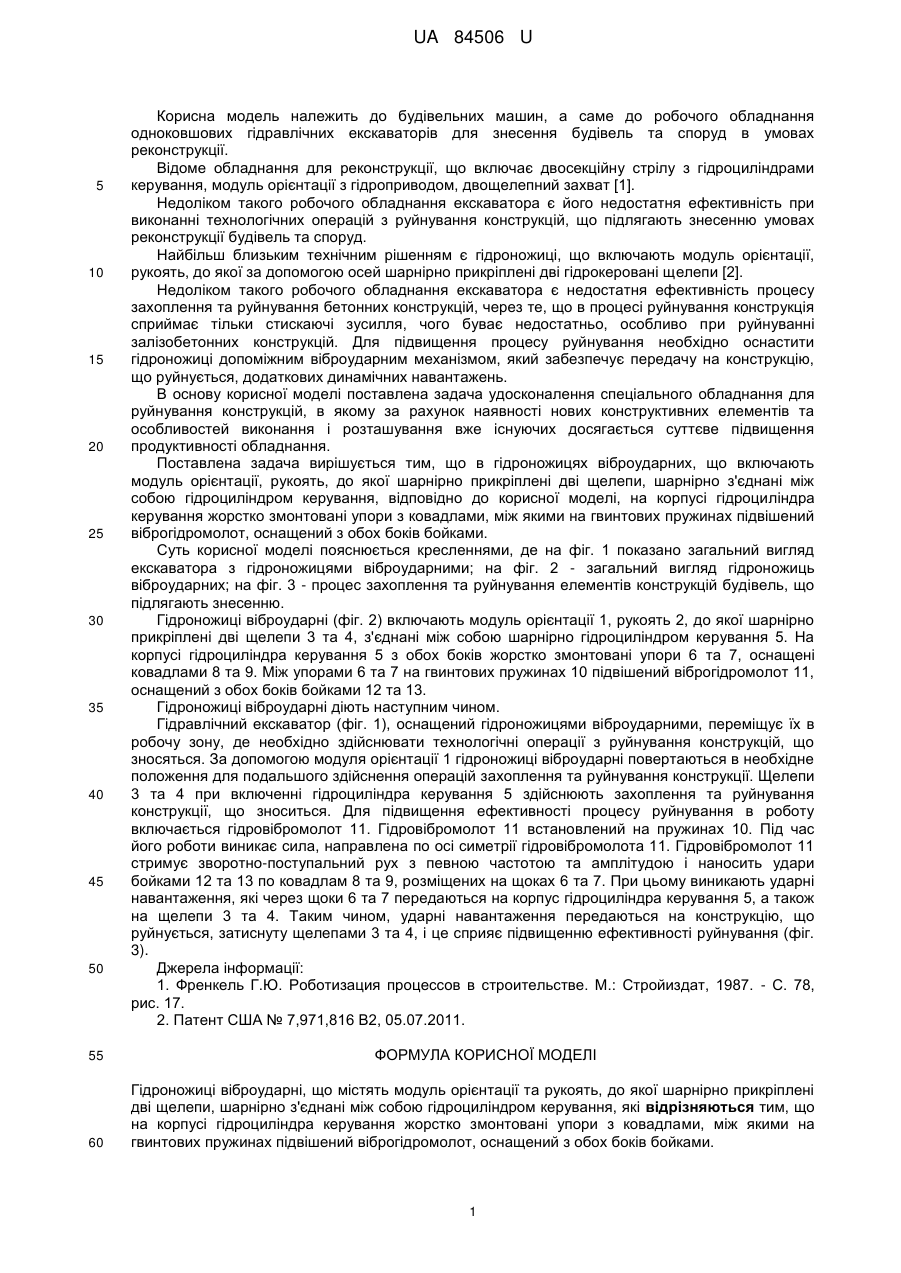

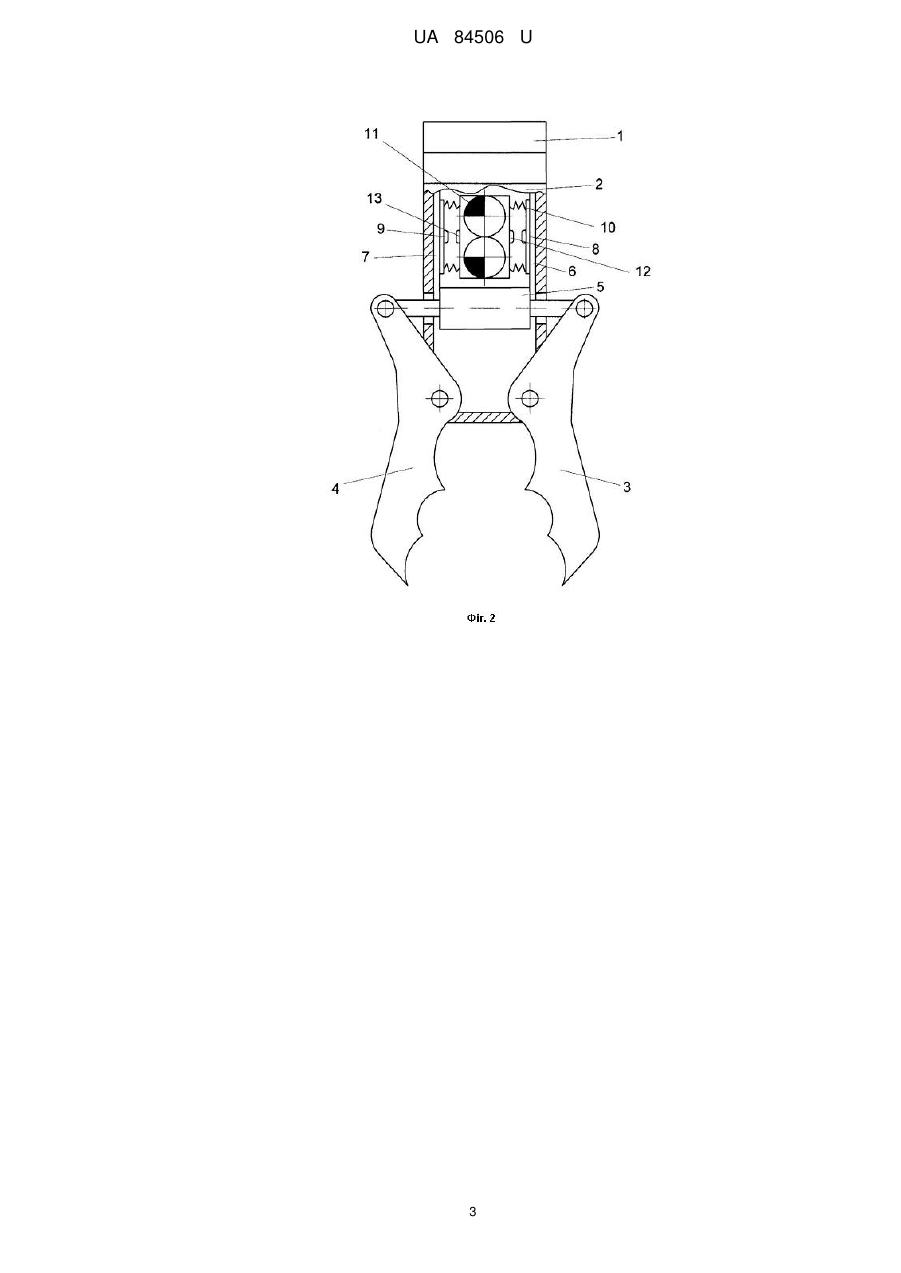

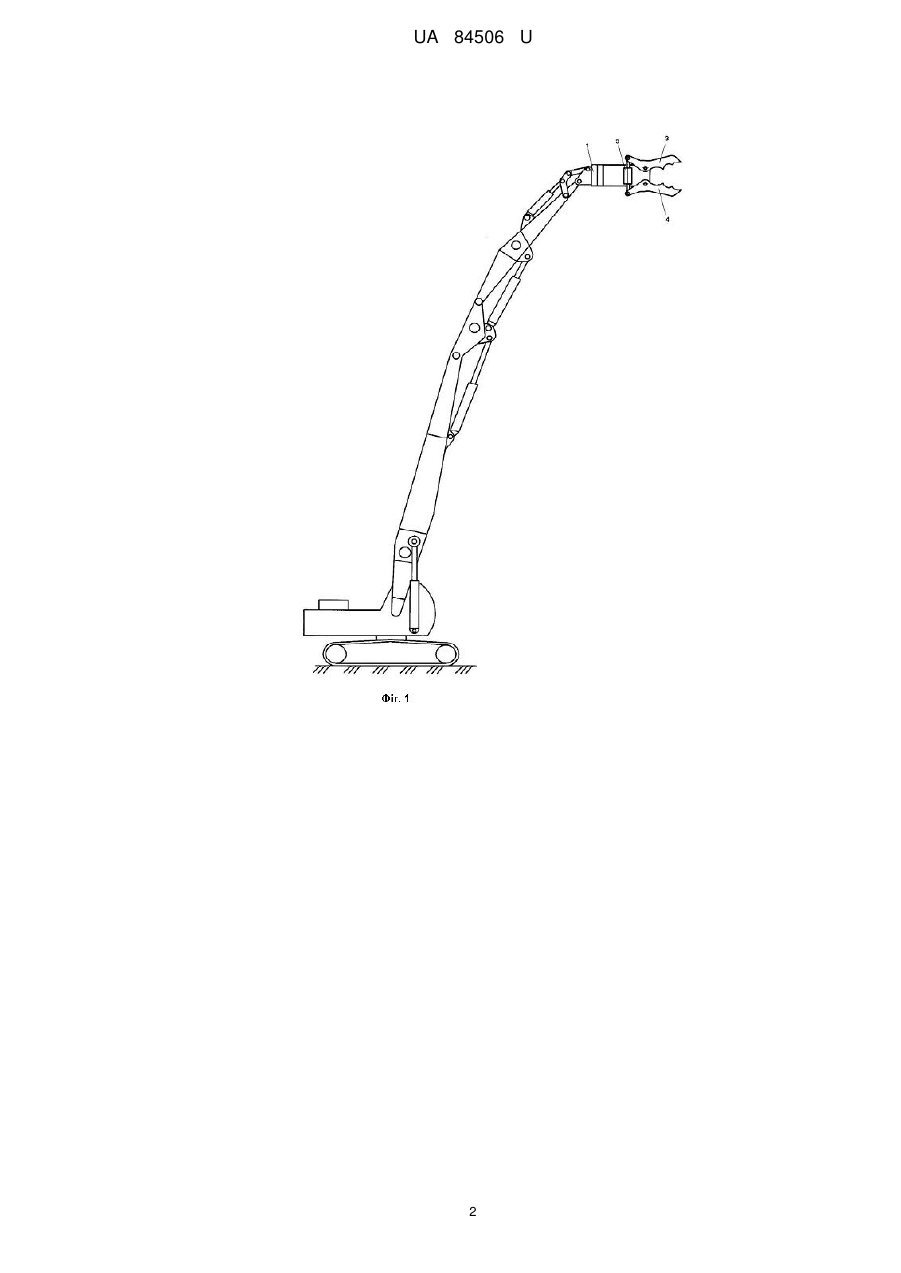

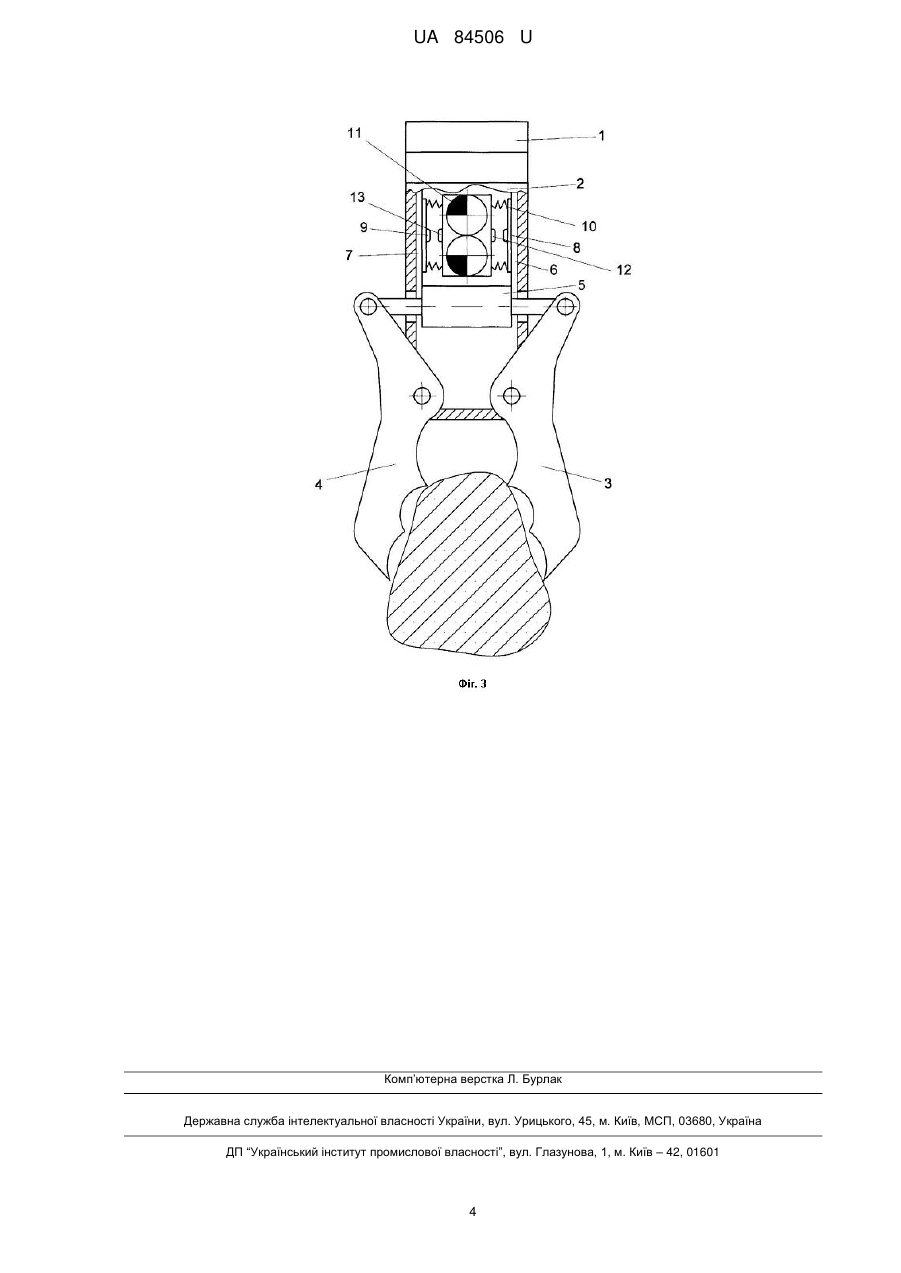

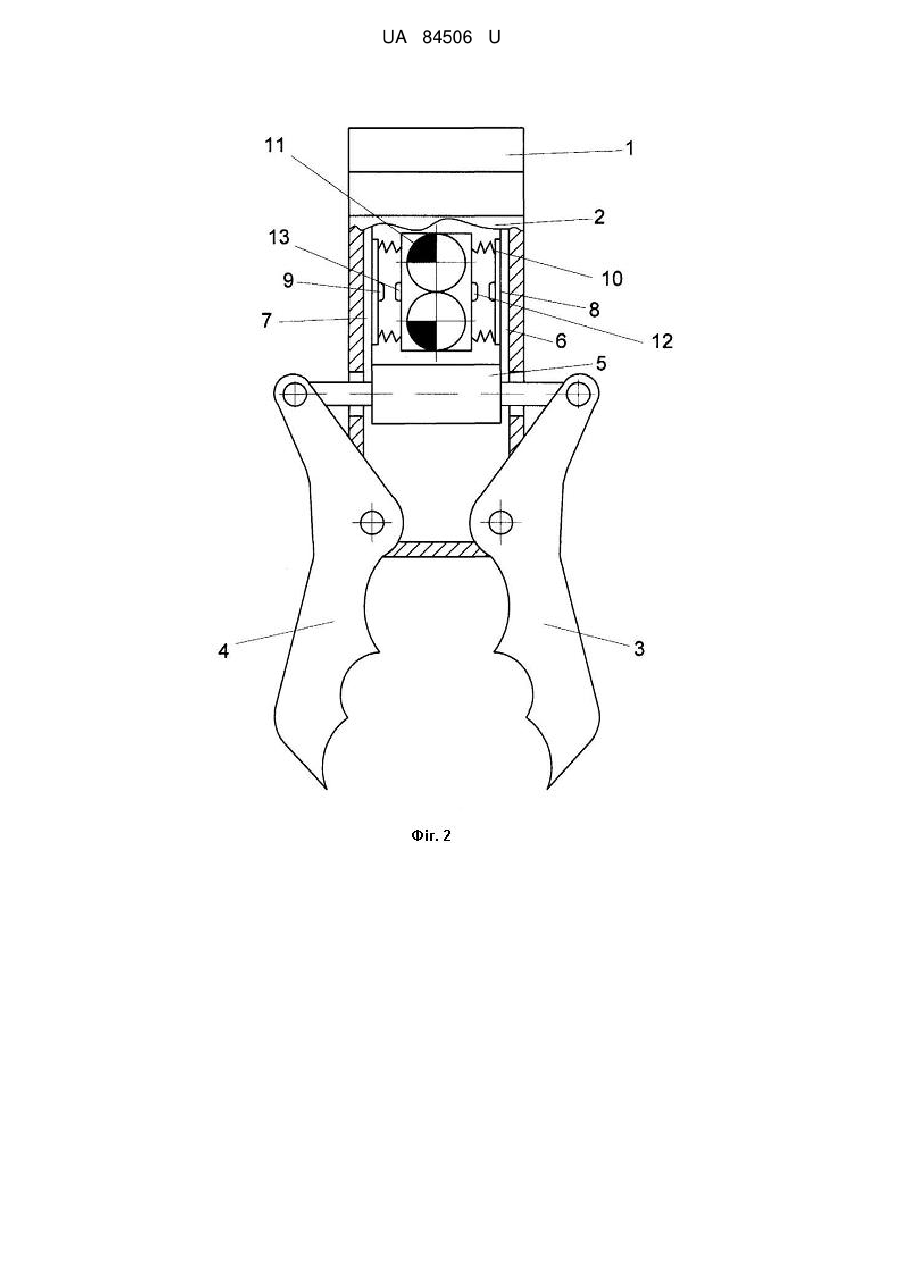

Реферат: UA 84506 U UA 84506 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівельних машин, а саме до робочого обладнання одноковшових гідравлічних екскаваторів для знесення будівель та споруд в умовах реконструкції. Відоме обладнання для реконструкції, що включає двосекційну стрілу з гідроциліндрами керування, модуль орієнтації з гідроприводом, двощелепний захват [1]. Недоліком такого робочого обладнання екскаватора є його недостатня ефективність при виконанні технологічних операцій з руйнування конструкцій, що підлягають знесенню умовах реконструкції будівель та споруд. Найбільш близьким технічним рішенням є гідроножиці, що включають модуль орієнтації, рукоять, до якої за допомогою осей шарнірно прикріплені дві гідрокеровані щелепи [2]. Недоліком такого робочого обладнання екскаватора є недостатня ефективність процесу захоплення та руйнування бетонних конструкцій, через те, що в процесі руйнування конструкція сприймає тільки стискаючі зусилля, чого буває недостатньо, особливо при руйнуванні залізобетонних конструкцій. Для підвищення процесу руйнування необхідно оснастити гідроножиці допоміжним віброударним механізмом, який забезпечує передачу на конструкцію, що руйнується, додаткових динамічних навантажень. В основу корисної моделі поставлена задача удосконалення спеціального обладнання для руйнування конструкцій, в якому за рахунок наявності нових конструктивних елементів та особливостей виконання і розташування вже існуючих досягається суттєве підвищення продуктивності обладнання. Поставлена задача вирішується тим, що в гідроножицях віброударних, що включають модуль орієнтації, рукоять, до якої шарнірно прикріплені дві щелепи, шарнірно з'єднані між собою гідроциліндром керування, відповідно до корисної моделі, на корпусі гідроциліндра керування жорстко змонтовані упори з ковадлами, між якими на гвинтових пружинах підвішений віброгідромолот, оснащений з обох боків бойками. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано загальний вигляд екскаватора з гідроножицями віброударними; на фіг. 2 - загальний вигляд гідроножиць віброударних; на фіг. 3 - процес захоплення та руйнування елементів конструкцій будівель, що підлягають знесенню. Гідроножиці віброударні (фіг. 2) включають модуль орієнтації 1, рукоять 2, до якої шарнірно прикріплені дві щелепи 3 та 4, з'єднані між собою шарнірно гідроциліндром керування 5. На корпусі гідроциліндра керування 5 з обох боків жорстко змонтовані упори 6 та 7, оснащені ковадлами 8 та 9. Між упорами 6 та 7 на гвинтових пружинах 10 підвішений віброгідромолот 11, оснащений з обох боків бойками 12 та 13. Гідроножиці віброударні діють наступним чином. Гідравлічний екскаватор (фіг. 1), оснащений гідроножицями віброударними, переміщує їх в робочу зону, де необхідно здійснювати технологічні операції з руйнування конструкцій, що зносяться. За допомогою модуля орієнтації 1 гідроножиці віброударні повертаються в необхідне положення для подальшого здійснення операцій захоплення та руйнування конструкції. Щелепи 3 та 4 при включенні гідроциліндра керування 5 здійснюють захоплення та руйнування конструкції, що зноситься. Для підвищення ефективності процесу руйнування в роботу включається гідровібромолот 11. Гідровібромолот 11 встановлений на пружинах 10. Під час його роботи виникає сила, направлена по осі симетрії гідровібромолота 11. Гідровібромолот 11 стримує зворотно-поступальний рух з певною частотою та амплітудою і наносить удари бойками 12 та 13 по ковадлам 8 та 9, розміщених на щоках 6 та 7. При цьому виникають ударні навантаження, які через щоки 6 та 7 передаються на корпус гідроциліндра керування 5, а також на щелепи 3 та 4. Таким чином, ударні навантаження передаються на конструкцію, що руйнується, затиснуту щелепами 3 та 4, і це сприяє підвищенню ефективності руйнування (фіг. 3). Джерела інформації: 1. Френкель Г.Ю. Роботизация процессов в строительстве. М.: Стройиздат, 1987. - С. 78, рис. 17. 2. Патент США № 7,971,816 В2, 05.07.2011. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гідроножиці віброударні, що містять модуль орієнтації та рукоять, до якої шарнірно прикріплені дві щелепи, шарнірно з'єднані між собою гідроциліндром керування, які відрізняються тим, що на корпусі гідроциліндра керування жорстко змонтовані упори з ковадлами, між якими на гвинтових пружинах підвішений віброгідромолот, оснащений з обох боків бойками. 1 UA 84506 U 2 UA 84506 U 3 UA 84506 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
