Ствол пожежний повітряно-пінний автоматичний

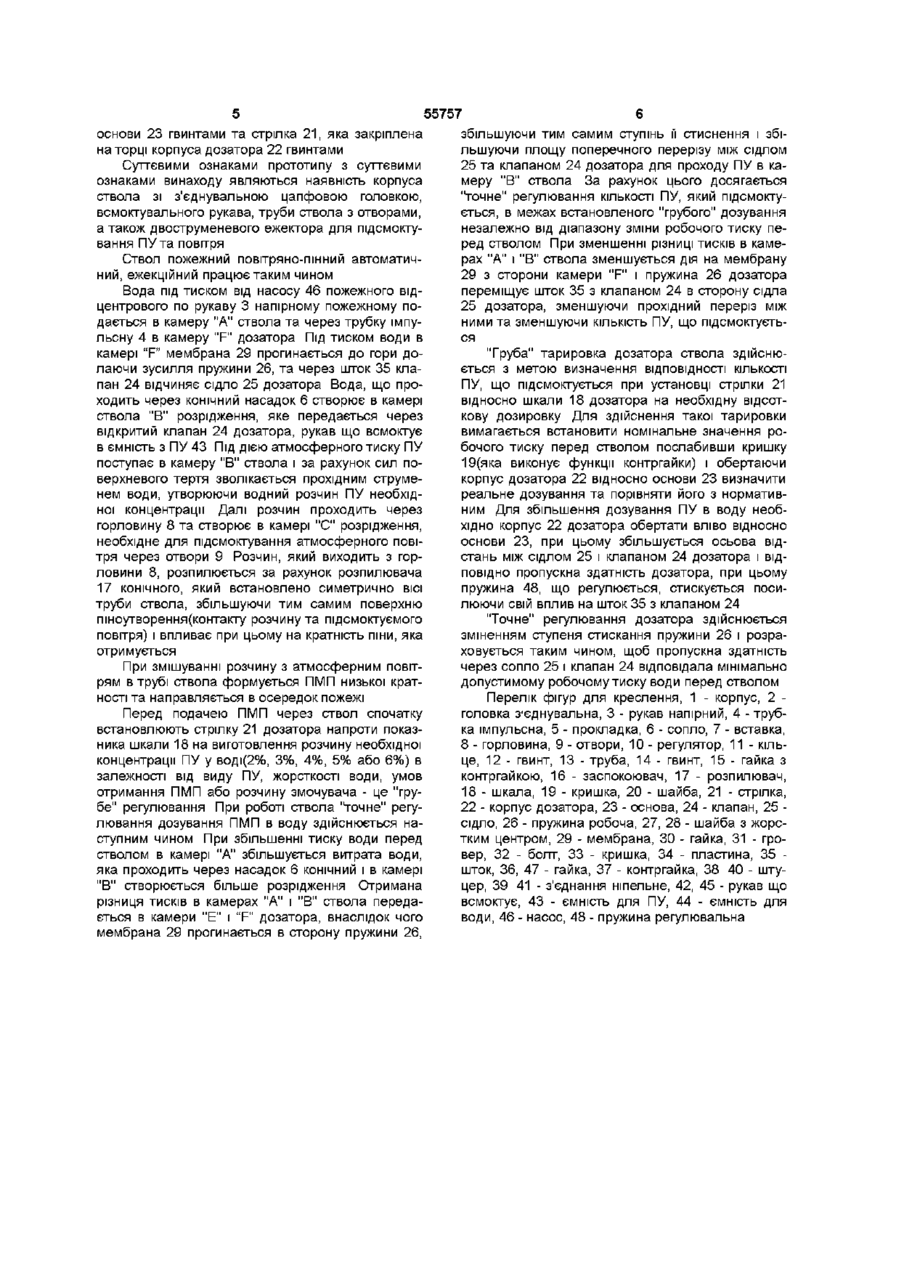

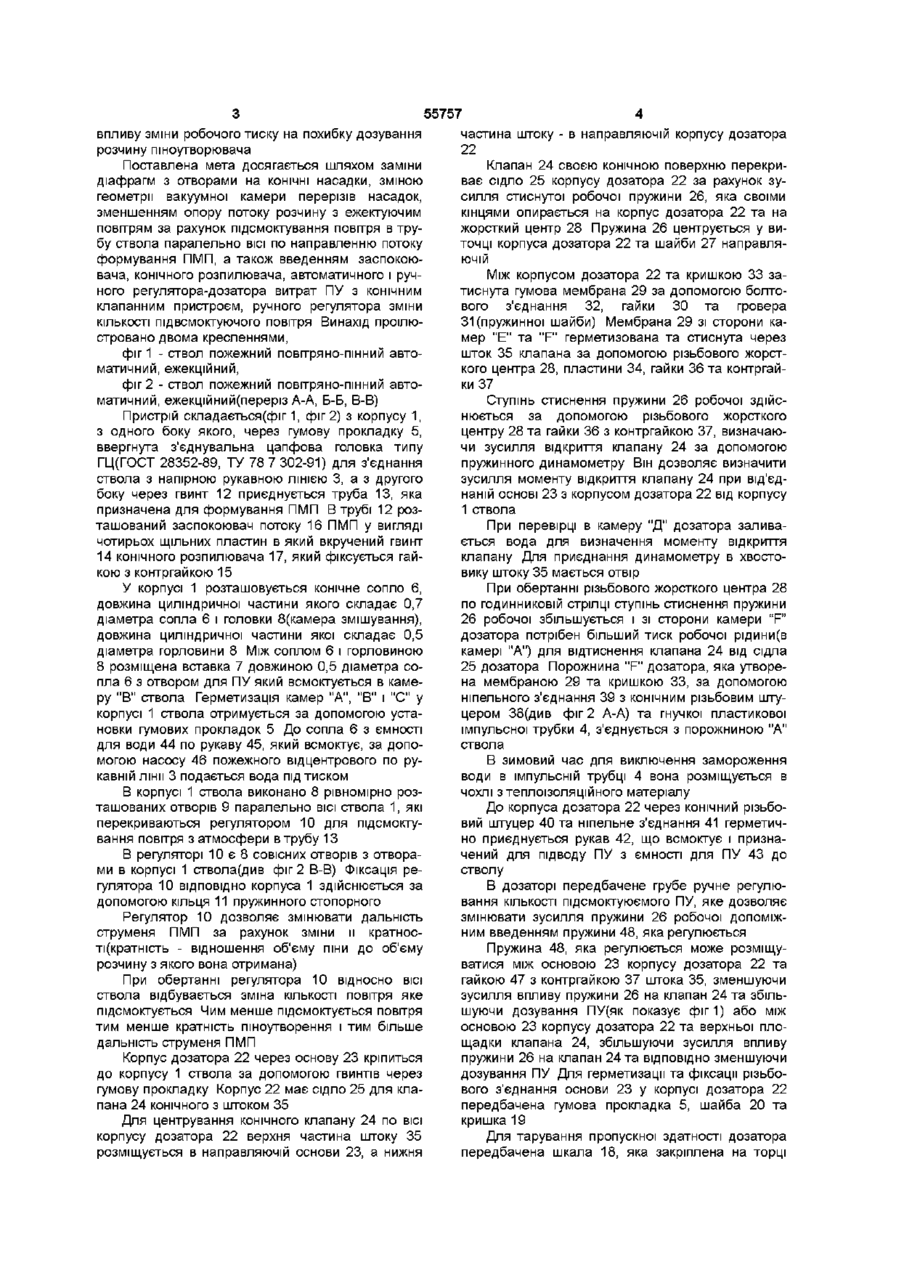

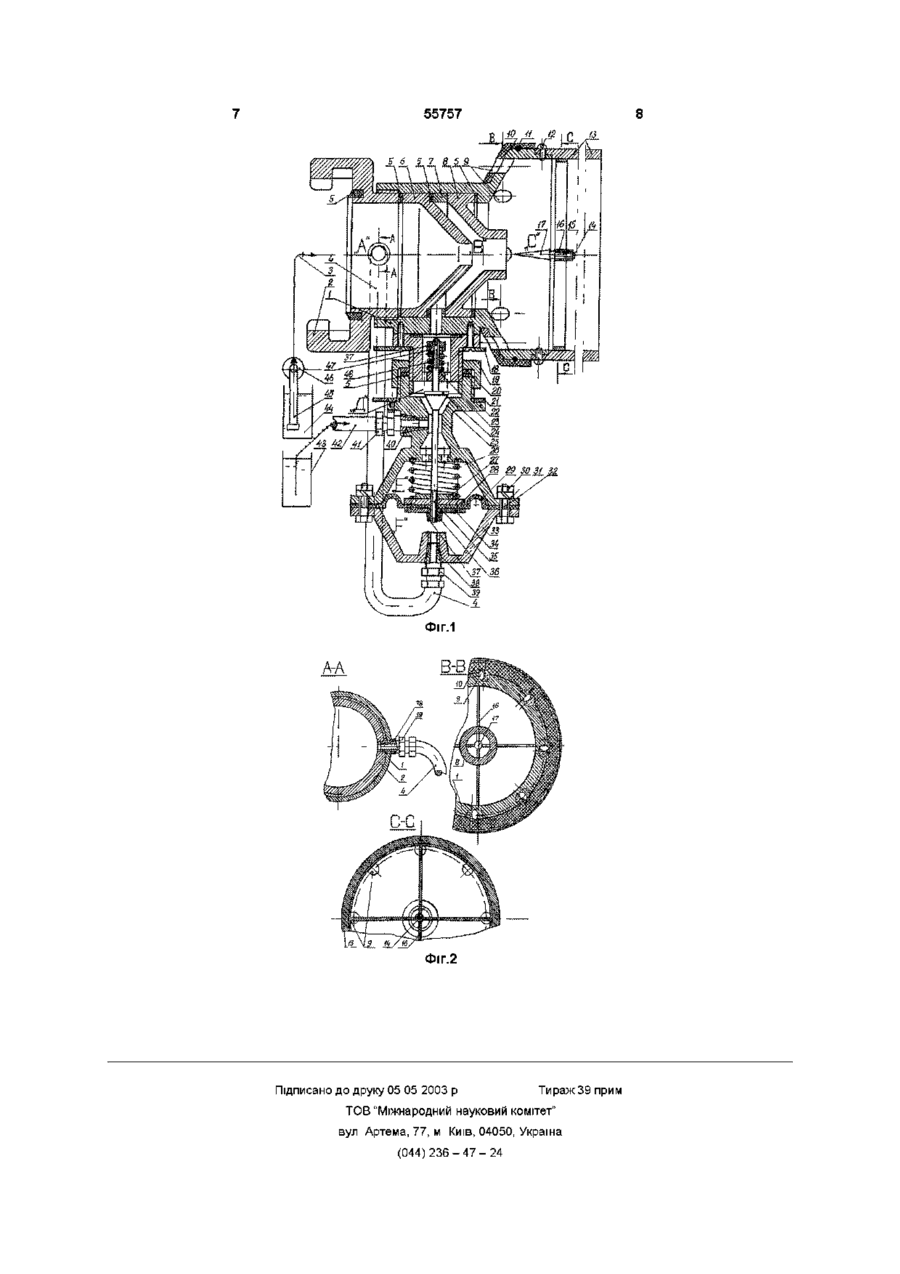

1 Ствол пожежний повітряно-пінний автоматичний, що складається з двоструменевого ежектора для підсмоктування пшоутворювача і повітря, дозатора для ручного і автоматичного регулювання введення пшоутворювача в воду з клапанним та мембранним пристроєм, імпульсної трубки, який відрізняється тим, що має два сопла, які виконані у вигляді конфузорів (конічних насадків) 2 Ствол за п 1, який відрізняється тим, що переріз насадка конфузора на виході із ствола більше перерізу насадка конфузора на вході в ствол 3 Ствол за п 2, який відрізняється тим, що в корпусі ствола розташовується конічний насадок з чотирма заспокоювачами потоку 4 Ствол за п 3, який відрізняється тим, що підсмоктування повітря в корпус ствола здійснюється паралельно осі труби 5 Ствол за п 4, який відрізняється тим, що для зміни КІЛЬКОСТІ повітря, що підсмоктується, має регулятор з отворами, які симетричні отворам в корпусі ствола, при обертанні якого змінюється переріз для проходу повітря 6 Ствол за п 5, який відрізняється тим, що має дозатор для ручного та автоматичного регулювання введення піноутворювача в воду, виконаний безпосередньо на стволі 7 Ствол за п 6, який відрізняється тим, що застосовується мембранний струменевого типу регул ятор-дозатор з імпульсною трубкою, який дозволяє змінювати прохідний переріз клапанного пристрою для проходу потоку піноутворювача і здійснює автоматичне дозування піноутворювача в заданому встановленому ручному інтервалі у визначеній пропорції при ЗМІНІ параметричних показників режиму роботи ствола 8 Ствол за п 7, який відрізняється тим, що для дозатора застосовано конічний клапанний прилад, відкриття клапана дозатора здійснюється по направленню руху потоку піноутворювача 9 Ствол за п 8, який відрізняється тим, що корпус дозатора має можливість обертання відносно корпусу ствола для здійснення ручної настройки, регулювання, яке розраховане на введення строго дозованої КІЛЬКОСТІ піноутворювача в воду при заданих параметричних режимах його роботи 1 Винахід відноситься до пожежного обладнання, пропонується для використання при гасінні пожеж піною низької кратності, а також для отримання 2-х фазних 3-х компонентних сумішей з автоматичним та ручним дозуванням компонентів в ХІМІЧНІЙ, переробній та в інших галузях промисловості ВІДОМІ СТВОЛИ пожежні повітряно-пінні з ежек ційними устроями СВПЕ-2, 4, 8 по ГОСТ 11101-64 і ТУ 4424-79 та СППЕ-2, 4, 8 по ТУ У14317031 00395 складаються з корпусу ствола зі з'єднувальною цапфовою головкою по ТУ78 7 302-91, всмоктувального рукава Всередині корпусу ствола виконані дві діафрагми з отворами(в тонкій СТІНЦІ) На корпусі ствола кріпиться за допомогою гвинтів труба ствола з отворами для підсмоктування повітря, яка призначена для формування повітряно-механічної пши(ПМП) низької кратності Проте, при роботі стволів виникає декілька недоліків такі, як низький коефіцієнт корисної дії, невелика дальність польоту повітряно-пінного струменя, великий опір потоку, відсутність можливості зміни кратності піни, відсутність можливості регулювання КІЛЬКОСТІ пшоутворювача(ПУ), який подається в воду, відсутні пристрої - розпилювачі, які дозволяють збільшити поверховість пшоутворення в трубі ствола та знизити вихроутворення Найбільш близьким до винаходу, що заявляється, по технічній сутності є ствол пожежний повітряно-пшний(ГОСТ 111064, ТУ 4 424-79) без дозуючого пристрою Метою цього винаходу є підвищення коефіцієнту корисної дії ствола, дальності дії струменю, економії при дозуванні розчину ПУ, виключення ю 1^ ю ю 55757 впливу зміни робочого тиску на похибку дозування розчину пшоутворювача Поставлена мета досягається шляхом заміни діафрагм з отворами на КОНІЧНІ насадки, зміною геометрії вакуумної камери перерізів насадок, зменшенням опору потоку розчину з ежектуючим повітрям за рахунок підсмоктування повітря в трубу ствола паралельно ВІСІ ПО направленню потоку формування ПМП, а також введенням заспокоювача, конічного розпилювача, автоматичного і ручного регулятора-дозатора витрат ПУ з конічним клапанним пристроєм, ручного регулятора зміни КІЛЬКОСТІ підвсмоктуючого повітря Винахід проілюстровано двома кресленнями, фіг 1 - ствол пожежний повітряно-пінний автоматичний, ежекційний, фіг 2 - ствол пожежний повітряно-пінний автоматичний, ежекційний(переріз А-А, Б-Б, В-В) Пристрій складається(фіг 1, фіг 2) з корпусу 1, з одного боку якого, через гумову прокладку 5, ввергнута з'єднувальна цапфова головка типу ГЦ(ГОСТ 28352-89, ТУ 78 7 302-91) для з'єднання ствола з напірною рукавною ЛІНІЄЮ 3, а З другого боку через гвинт 12 приєднується труба 13, яка призначена для формування ПМП В трубі 12 розташований заспокоювач потоку 16 ПМП у вигляді чотирьох щільних пластин в який вкручений гвинт 14 конічного розпилювача 17, який фіксується гайкою з контргайкою 15 У корпусі 1 розташовується конічне сопло 6, довжина циліндричної частини якого складає 0,7 діаметра сопла 6 і головки 8(камера змішування), довжина циліндричної частини якої складає 0,5 діаметра горловини 8 Між соплом 6 і горловиною 8 розміщена вставка 7 довжиною 0,5 діаметра сопла 6 з отвором для ПУ який всмоктується в камеру "В" ствола Герметизація камер "А", "В" і "С" у корпусі 1 ствола отримується за допомогою установки гумових прокладок 5 До сопла 6 з ємності для води 44 по рукаву 45, який всмоктує, за допомогою насосу 46 пожежного відцентрового по рукавній лінії 3 подається вода під тиском В корпусі 1 ствола виконано 8 рівномірно розташованих отворів 9 паралельно ВІСІ ствола 1, які перекриваються регулятором 10 для підсмоктування повітря з атмосфери в трубу 13 В регуляторі 10 є 8 совісних отворів з отворами в корпусі 1 ствола(див фіг 2 В-В) Фіксація регулятора 10 ВІДПОВІДНО корпуса 1 здійснюється за допомогою кільця 11 пружинного стопорного Регулятор 10 дозволяє змінювати дальність струменя ПМП за рахунок зміни и кратності(кратність - відношення об'єму піни до об'єму розчину з якого вона отримана) При обертанні регулятора 10 відносно ВІСІ ствола відбувається зміна КІЛЬКОСТІ повітря яке підсмоктується Чим менше підсмоктується повітря тим менше кратність пшоутворення і тим більше дальність струменя ПМП Корпус дозатора 22 через основу 23 кріпиться до корпусу 1 ствола за допомогою гвинтів через гумову прокладку Корпус 22 має сідло 25 для клапана 24 конічного з штоком 35 Для центрування конічного клапану 24 по ВІСІ корпусу дозатора 22 верхня частина штоку 35 розміщується в направляючій основи 23, а нижня частина штоку - в направляючій корпусу дозатора 22 Клапан 24 своєю конічною поверхню перекриває сідло 25 корпусу дозатора 22 за рахунок зусилля стиснутої робочої пружини 26, яка своїми кінцями опирається на корпус дозатора 22 та на жорсткий центр 28 Пружина 26 центрується у виточці корпуса дозатора 22 та шайби 27 направляючій Між корпусом дозатора 22 та кришкою 33 затиснута гумова мембрана 29 за допомогою болтового з'єднання 32, гайки ЗО та гровера 31 (пружинної шайби) Мембрана 29 зі сторони камер "Е" та "F" герметизована та стиснута через шток 35 клапана за допомогою різьбового жорсткого центра 28, пластини 34, гайки 36 та контргайки 37 Ступінь стиснення пружини 26 робочої здійснюється за допомогою різьбового жорсткого центру 28 та гайки 36 з контргайкою 37, визначаючи зусилля відкриття клапану 24 за допомогою пружинного динамометру Він дозволяє визначити зусилля моменту відкриття клапану 24 при від'єднаній основі 23 з корпусом дозатора 22 від корпусу 1 ствола При перевірці в камеру "Д" дозатора заливається вода для визначення моменту відкриття клапану Для приєднання динамометру в хвостовику штоку 35 мається отвір При обертанні різьбового жорсткого центра 28 по годинниковій стрілці ступінь стиснення пружини 26 робочої збільшується і зі сторони камери "F" дозатора потрібен більший тиск робочої рідини(в камері "А") для відтиснення клапана 24 від сідла 25 дозатора Порожнина "F" дозатора, яка утворена мембраною 29 та кришкою 33, за допомогою ніпельного з'єднання 39 з конічним різьбовим штуцером 38(див фіг 2 А-А) та гнучкої пластикової імпульсної трубки 4, з'єднується з порожниною "А" ствола В зимовий час для виключення замороження води в імпульсній трубці 4 вона розміщується в чохлі з теплоізоляційного матеріалу До корпуса дозатора 22 через конічний різьбовий штуцер 40 та ніпельне з'єднання 41 герметично приєднується рукав 42, що всмоктує і призначений для підводу ПУ з ємності для ПУ 43 до стволу В дозаторі передбачене грубе ручне регулювання КІЛЬКОСТІ підсмоктуюємого ПУ, яке дозволяє змінювати зусилля пружини 26 робочої допоміжним введенням пружини 48, яка регулюється Пружина 48, яка регулюється може розміщуватися між основою 23 корпусу дозатора 22 та гайкою 47 з контргайкою 37 штока 35, зменшуючи зусилля впливу пружини 26 на клапан 24 та збільшуючи дозування ПУ(як показує фіг1) або між основою 23 корпусу дозатора 22 та верхньої площадки клапана 24, збільшуючи зусилля впливу пружини 26 на клапан 24 та ВІДПОВІДНО зменшуючи дозування ПУ Для герметизації та фіксації різьбового з'єднання основи 23 у корпусі дозатора 22 передбачена гумова прокладка 5, шайба 20 та кришка 19 Для тарування пропускної здатності дозатора передбачена шкала 18, яка закріплена на торці 55757 основи 23 гвинтами та стрілка 21, яка закріплена на торці корпуса дозатора 22 гвинтами Суттєвими ознаками прототипу з суттєвими ознаками винаходу являються наявність корпуса ствола зі з'єднувальною цапфовою головкою, всмоктувального рукава, труби ствола з отворами, а також двоструменевого ежектора для підсмоктування ПУта повітря Ствол пожежний повітряно-пінний автоматичний, ежекційний працює таким чином Вода під тиском від насосу 46 пожежного відцентрового по рукаву 3 напірному пожежному подається в камеру "А" ствола та через трубку імпульсну 4 в камеру "F" дозатора Під тиском води в камері "F" мембрана 29 прогинається до гори долаючи зусилля пружини 26, та через шток 35 клапан 24 відчиняє сідло 25 дозатора Вода, що проходить через конічний насадок 6 створює в камері ствола "В" розрідження, яке передається через відкритий клапан 24 дозатора, рукав що всмоктує в ємність з ПУ 43 Під ДІЄЮ атмосферного тиску ПУ поступає в камеру "В" ствола і за рахунок сил поверхневого тертя зволікається прохідним струменем води, утворюючи водний розчин ПУ необхідної концентрації Далі розчин проходить через горловину 8 та створює в камері "С" розрідження, необхідне для підсмоктування атмосферного повітря через отвори 9 Розчин, який виходить з горловини 8, розпилюється за рахунок розпилювача 17 конічного, який встановлено симетрично ВІСІ труби ствола, збільшуючи тим самим поверхню пшоутворення(контакту розчину та підсмоктуємого повітря) і впливає при цьому на кратність піни, яка отримується При змішуванні розчину з атмосферним повітрям в трубі ствола формується ПМП низької кратності та направляється в осередок пожежі Перед подачею ПМП через ствол спочатку встановлюють стрілку 21 дозатора напроти показника шкали 18 на виготовлення розчину необхідної концентрації ПУ у воді(2%, 3%, 4%, 5% або 6%) в залежності від виду ПУ, жорсткості води, умов отримання ПМП або розчину змочувача - це "грубе" регулювання При роботі ствола "точне" регулювання дозування ПМП в воду здійснюється наступним чином При збільшенні тиску води перед стволом в камері "А" збільшується витрата води, яка проходить через насадок 6 конічний і в камері "В" створюється більше розрідження Отримана різниця тисків в камерах "А" і "В" ствола передається в камери "Е" і "F" дозатора, внаслідок чого мембрана 29 прогинається в сторону пружини 26, збільшуючи тим самим ступінь її стиснення і збільшуючи площу поперечного перерізу між сідлом 25 та клапаном 24 дозатора для проходу ПУ в камеру "В" ствола За рахунок цього досягається "точне" регулювання КІЛЬКОСТІ ПУ, який підсмоктується, в межах встановленого "грубого" дозування незалежно від діапазону зміни робочого тиску перед стволом При зменшенні різниці тисків в камерах "А" і "В" ствола зменшується дія на мембрану 29 з сторони камери "F" і пружина 26 дозатора переміщує шток 35 з клапаном 24 в сторону сідла 25 дозатора, зменшуючи прохідний переріз між ними та зменшуючи КІЛЬКІСТЬ ПУ, що підсмоктується "Груба" тарировка дозатора ствола здійснюється з метою визначення ВІДПОВІДНОСТІ КІЛЬКОСТІ ПУ, що підсмоктується при установці стрілки 21 відносно шкали 18 дозатора на необхідну відсоткову дозировку Для здійснення такої тарировки вимагається встановити номінальне значення робочого тиску перед стволом послабивши кришку 19(яка виконує функції контргайки) і обертаючи корпус дозатора 22 відносно основи 23 визначити реальне дозування та порівняти його з нормативним Для збільшення дозування ПУ в воду необхідно корпус 22 дозатора обертати вліво відносно основи 23, при цьому збільшується осьова відстань між сідлом 25 і клапаном 24 дозатора і ВІДПОВІДНО пропускна здатність дозатора, при цьому пружина 48, що регулюється, стискується посилюючи свій вплив на шток 35 з клапаном 24 "Точне" регулювання дозатора здійснюється зміненням ступеня стискання пружини 26 і розраховується таким чином, щоб пропускна здатність через сопло 25 і клапан 24 відповідала мінімально допустимому робочому тиску води перед стволом Перелік фігур для креслення, 1 - корпус, 2 головка з'єднувальна, 3 - рукав напірний, 4 - трубка імпульсна, 5 - прокладка, 6 - сопло, 7 - вставка, 8 - горловина, 9 - отвори, 10 - регулятор, 11 - кільце, 12 - гвинт, 13 - труба, 14 - гвинт, 15 - гайка з контргайкою, 16 - заспокоювач, 17 - розпилювач, 18 - шкала, 19 - кришка, 20 - шайба, 21 - стрілка, 22 - корпус дозатора, 23 - основа, 24 - клапан, 25 сідло, 26 - пружина робоча, 27, 28 - шайба з жорстким центром, 29 - мембрана, ЗО - гайка, 31 - гровер, 32 - болт, 33 - кришка, 34 - пластина, 35 шток, 36, 47 - гайка, 37 - контргайка, 38 40 - штуцер, 39 41 - з'єднання ніпельне, 42, 45 - рукав що всмоктує, 43 - ємність для ПУ, 44 - ємність для води, 46 - насос, 48 - пружина регулювальна 55757 Фіг.1 Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
