Депозитна система

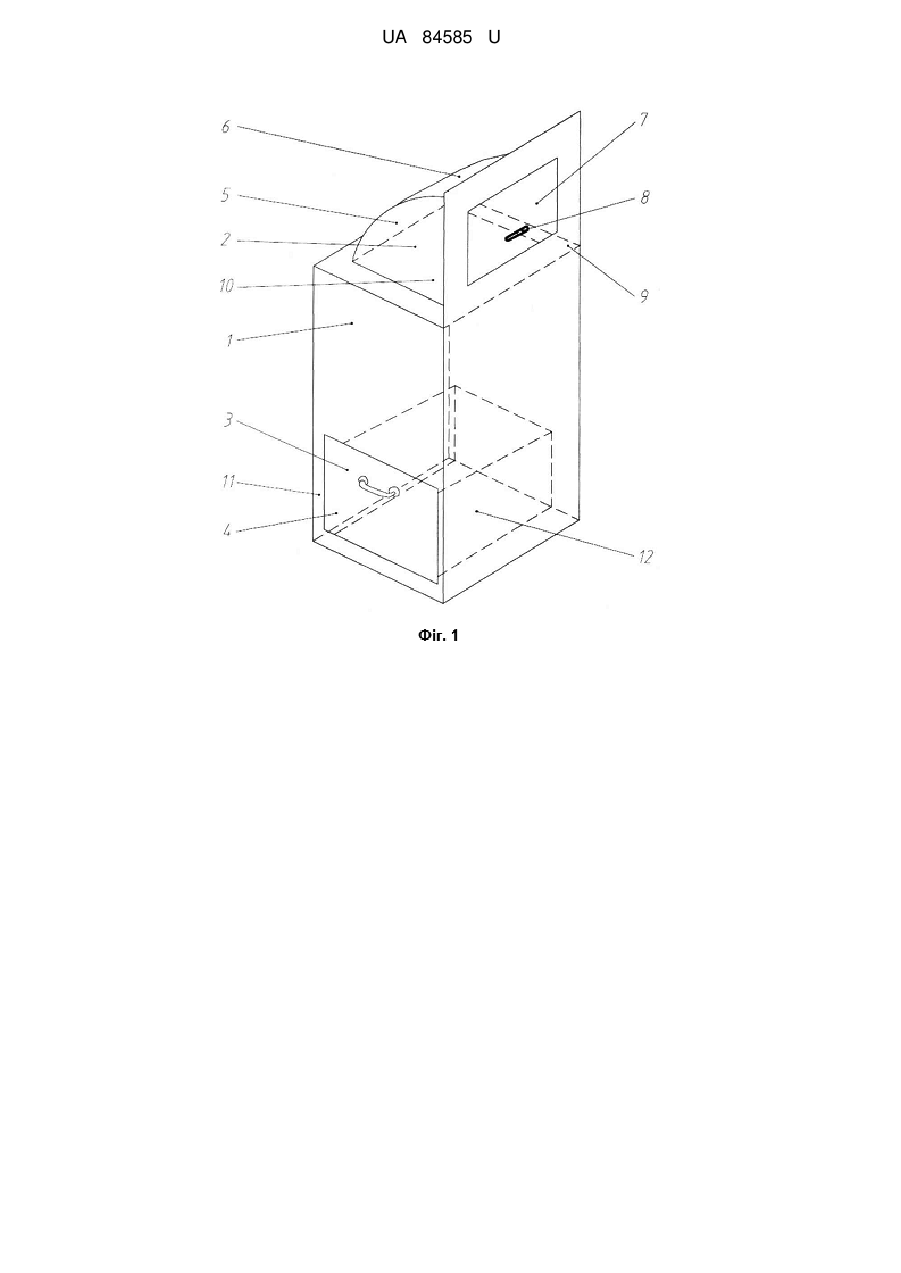

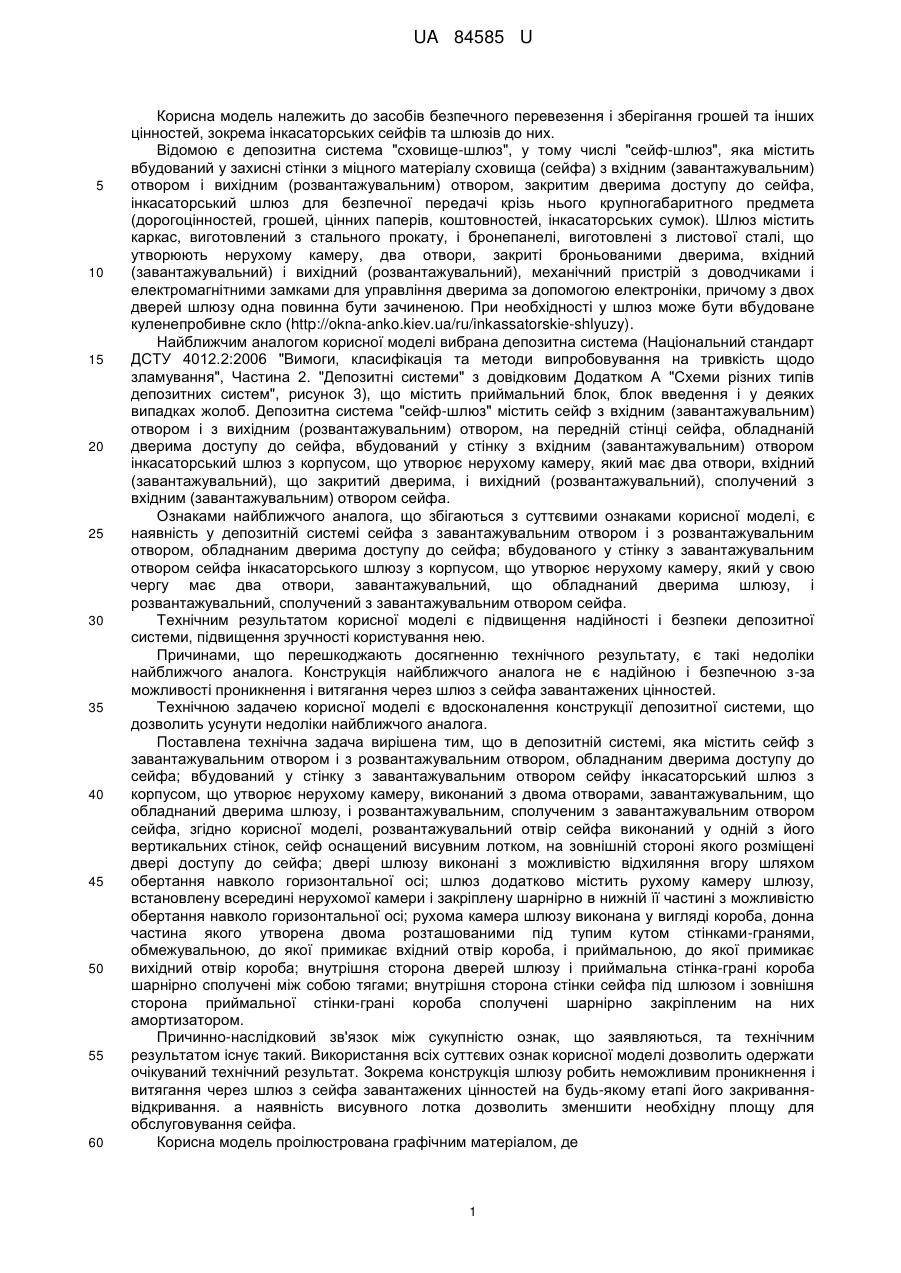

Реферат: Депозитна система містить сейф з завантажувальним отвором і з розвантажувальним отвором, обладнаний дверима доступу до сейфа, інкасаторський шлюз з корпусом, що утворює нерухому камеру, виконаний з двома отворами, завантажувальним, що обладнаний дверима шлюзу, і розвантажувальним, сполученим з завантажувальним отвором сейфа. Розвантажувальний отвір сейфа виконаний у одній з його вертикальних стінок. Сейф оснащений висувним лотком, на зовнішній стороні якого розміщені двері доступу до сейфа. Шлюз містить рухому камеру шлюзу, встановлену всередині нерухомої камери. Внутрішня сторона стінки сейфа під шлюзом і зовнішня сторона приймальної стінки-грані короба сполучені шарнірно закріпленим на них амортизатором. UA 84585 U (12) UA 84585 U UA 84585 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів безпечного перевезення і зберігання грошей та інших цінностей, зокрема інкасаторських сейфів та шлюзів до них. Відомою є депозитна система "сховище-шлюз", у тому числі "сейф-шлюз", яка містить вбудований у захисні стінки з міцного матеріалу сховища (сейфа) з вхідним (завантажувальним) отвором і вихідним (розвантажувальним) отвором, закритим дверима доступу до сейфа, інкасаторський шлюз для безпечної передачі крізь нього крупногабаритного предмета (дорогоцінностей, грошей, цінних паперів, коштовностей, інкасаторських сумок). Шлюз містить каркас, виготовлений з стального прокату, і бронепанелі, виготовлені з листової сталі, що утворюють нерухому камеру, два отвори, закриті броньованими дверима, вхідний (завантажувальний) і вихідний (розвантажувальний), механічний пристрій з доводчиками і електромагнітними замками для управління дверима за допомогою електроніки, причому з двох дверей шлюзу одна повинна бути зачиненою. При необхідності у шлюз може бути вбудоване куленепробивне скло (http://okna-anko.kiev.ua/ru/inkassatorskie-shlyuzy). Найближчим аналогом корисної моделі вибрана депозитна система (Національний стандарт ДСТУ 4012.2:2006 "Вимоги, класифікація та методи випробовування на тривкість щодо зламування", Частина 2. "Депозитні системи" з довідковим Додатком А "Схеми різних типів депозитних систем", рисунок 3), що містить приймальний блок, блок введення і у деяких випадках жолоб. Депозитна система "сейф-шлюз" містить сейф з вхідним (завантажувальним) отвором і з вихідним (розвантажувальним) отвором, на передній стінці сейфа, обладнаній дверима доступу до сейфа, вбудований у стінку з вхідним (завантажувальним) отвором інкасаторський шлюз з корпусом, що утворює нерухому камеру, який має два отвори, вхідний (завантажувальний), що закритий дверима, і вихідний (розвантажувальний), сполучений з вхідним (завантажувальним) отвором сейфа. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у депозитній системі сейфа з завантажувальним отвором і з розвантажувальним отвором, обладнаним дверима доступу до сейфа; вбудованого у стінку з завантажувальним отвором сейфа інкасаторського шлюзу з корпусом, що утворює нерухому камеру, який у свою чергу має два отвори, завантажувальний, що обладнаний дверима шлюзу, і розвантажувальний, сполучений з завантажувальним отвором сейфа. Технічним результатом корисної моделі є підвищення надійності і безпеки депозитної системи, підвищення зручності користування нею. Причинами, що перешкоджають досягненню технічного результату, є такі недоліки найближчого аналога. Конструкція найближчого аналога не є надійною і безпечною з-за можливості проникнення і витягання через шлюз з сейфа завантажених цінностей. Технічною задачею корисної моделі є вдосконалення конструкції депозитної системи, що дозволить усунути недоліки найближчого аналога. Поставлена технічна задача вирішена тим, що в депозитній системі, яка містить сейф з завантажувальним отвором і з розвантажувальним отвором, обладнаним дверима доступу до сейфа; вбудований у стінку з завантажувальним отвором сейфу інкасаторський шлюз з корпусом, що утворює нерухому камеру, виконаний з двома отворами, завантажувальним, що обладнаний дверима шлюзу, і розвантажувальним, сполученим з завантажувальним отвором сейфа, згідно корисної моделі, розвантажувальний отвір сейфа виконаний у одній з його вертикальних стінок, сейф оснащений висувним лотком, на зовнішній стороні якого розміщені двері доступу до сейфа; двері шлюзу виконані з можливістю відхиляння вгору шляхом обертання навколо горизонтальної осі; шлюз додатково містить рухому камеру шлюзу, встановлену всередині нерухомої камери і закріплену шарнірно в нижній її частині з можливістю обертання навколо горизонтальної осі; рухома камера шлюзу виконана у вигляді короба, донна частина якого утворена двома розташованими під тупим кутом стінками-гранями, обмежувальною, до якої примикає вхідний отвір короба, і приймальною, до якої примикає вихідний отвір короба; внутрішня сторона дверей шлюзу і приймальна стінка-грані короба шарнірно сполучені між собою тягами; внутрішня сторона стінки сейфа під шлюзом і зовнішня сторона приймальної стінки-грані короба сполучені шарнірно закріпленим на них амортизатором. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує такий. Використання всіх суттєвих ознак корисної моделі дозволить одержати очікуваний технічний результат. Зокрема конструкція шлюзу робить неможливим проникнення і витягання через шлюз з сейфа завантажених цінностей на будь-якому етапі його закриваннявідкривання. а наявність висувного лотка дозволить зменшити необхідну площу для обслуговування сейфа. Корисна модель проілюстрована графічним матеріалом, де 1 UA 84585 U 5 10 15 20 25 30 35 40 45 50 55 на фіг. 1 схематично показана депозитна система; на фіг. 2 схематично показаний шлюз у повністю відкритому положенні; на фіг. 3 схематично показаний шлюз у наполовину відкритому положенні; на фіг. 4 схематично показаний шлюз у повністю закритому положенні. Депозитна система містить сейф 1 з завантажувальним отвором 2 і з розвантажувальним отвором 3, закритим дверима доступу до сейфа 4; вбудований над горизонтальною верхньою стінкою (на фігурах не позначена) з завантажувальним отвором сейфа 2 інкасаторський шлюз 5 з корпусом 6, що утворює нерухому камеру (наприклад у вигляді четвертини циліндра, на фігурах не позначена), виконаний з двома отворами, завантажувальним 7, що закритий дверима шлюзу 8, наприклад закріплені на подовженій вертикальній стінці сейфа 9, до якої примикає шлюз 5 з іншого боку, і розвантажувальним 10, сполученим з завантажувальним отвором сейфа 2. Розвантажувальний отвір сейфа 3 виконаний у вертикальний боковій стінці 11 сейфа 1, наприклад у тій, що знаходиться ліворуч відносно завантажувального отвору 7 шлюзу 5 (і подовженої стінки 9). Сейф оснащений висувним лотком 12, на зовнішній стороні якого розміщені двері доступу до сейфа 4. Двері шлюзу 8 виконані з можливістю відхиляння вгору шляхом обертання навколо горизонтальної осі 13. Шлюз 5 додатково містить рухому камеру шлюзу 14, встановлену всередині нерухомої камери (на фігурах не позначена) і закріплену шарнірно в нижній її частині з можливістю обертання навколо горизонтальної осі 15. Корпус 16 рухомої камери 14 виконаний у вигляді короба, наприклад п'ятигранного, донна частина якого утворена двома, розташованими під тупим кутом, стінками-гранями, обмежувальною 17, до якої примикає вхідний отвір-грань короба 18, і приймальною 19, до якої примикає вихідний отвіргрань короба 20. Внутрішня сторона (на фігурах не позначена) дверей шлюзу 8 і приймальна стінка-грані короба 19 (наприклад торці зовні короба 20 або її подовження з обох боків, що виходить за габарити короба 20, на фігурах не позначено) шарнірно сполучені двома тягами 21. Внутрішня сторона (на фігурах не позначена) стінки 9 під шлюзом і зовнішня сторона (на фігурах не позначена) приймальної стінки грані короба 19 сполучені між собою шарнірно закріпленим на них амортизатором 22. Депозитна система працює в такий спосіб. При завантаженні цінностей до сейфа 1 відкривають дверей 8 шлюзу 5. При цьому тяги 17 піднімають приймальну стінку-грань короба 19, повертаючи короб 20 навколо осі 15. Амортизатор 22, який до цього був повністю стиснутим, починає відкриватись, штовхає короб 20, зменшуючи зусилля, необхідне для відкривання дверей 8 шлюзу 5. При повністю відкритих дверях 8 шлюзу 5, амортизатор 22 повністю відкритий і утримує короб 20 у положенні, яке дозволяє вільно завантажити в нього цінності, які утримуються на приймальній стінці-грані 19. Двері 8 шлюзу 5 закривають, прикладаючи зусилля, яке разом з вагою короба 20 через тяги 17, складає амортизатор 22. Після повернення короба 20 навколо осі 15 приймальна стінка-грань 19 нахиляється, і завантажені цінності потрапляють до висувного лотка 12, двері 8 шлюзу 5 повністю зачиняються. На всіх станах відкривання і закривання шлюзу 5 виключена можливість доступу до вмісту сейфа 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Депозитна система, що містить сейф з завантажувальним отвором і з розвантажувальним отвором, обладнаний дверима доступу до сейфа; вбудований у стінку з завантажувальнимотвором сейфа інкасаторський шлюз з корпусом, що утворює нерухому камеру, виконаний з двома отворами, завантажувальним, що обладнаний дверима шлюзу, і розвантажувальним, сполученим з завантажувальним отвором сейфа, яка відрізняється тим, що розвантажувальний отвір сейфа виконаний у одній з його вертикальних стінок, сейф оснащений висувним лотком, на зовнішній стороні якого розміщені двері доступу до сейфа; двері шлюзу виконані з можливістю відхиляння вгору шляхом обертання навколо горизонтальної осі; шлюз додатково містить рухому камеру шлюзу, встановлену всередині нерухомої камери і закріплену шарнірно в нижній її частині з можливістю обертання навколо горизонтальної осі; рухома камера шлюзу виконана у вигляді короба, донна частина якого утворена двома розташованими під тупим кутом стінками-гранями, обмежувальною, до якої примикає вхідний отвір короба, і приймальною, до якої примикає вихідний отвір короба; внутрішня сторона дверей шлюзу і приймальна стінка-грані короба шарнірно сполучені між собою тягами; внутрішня сторона стінки сейфа під шлюзом і зовнішня сторона приймальної стінки-грані короба сполучені шарнірно закріпленим на них амортизатором. 2 UA 84585 U 3 UA 84585 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
