Інкасаторський автомобіль

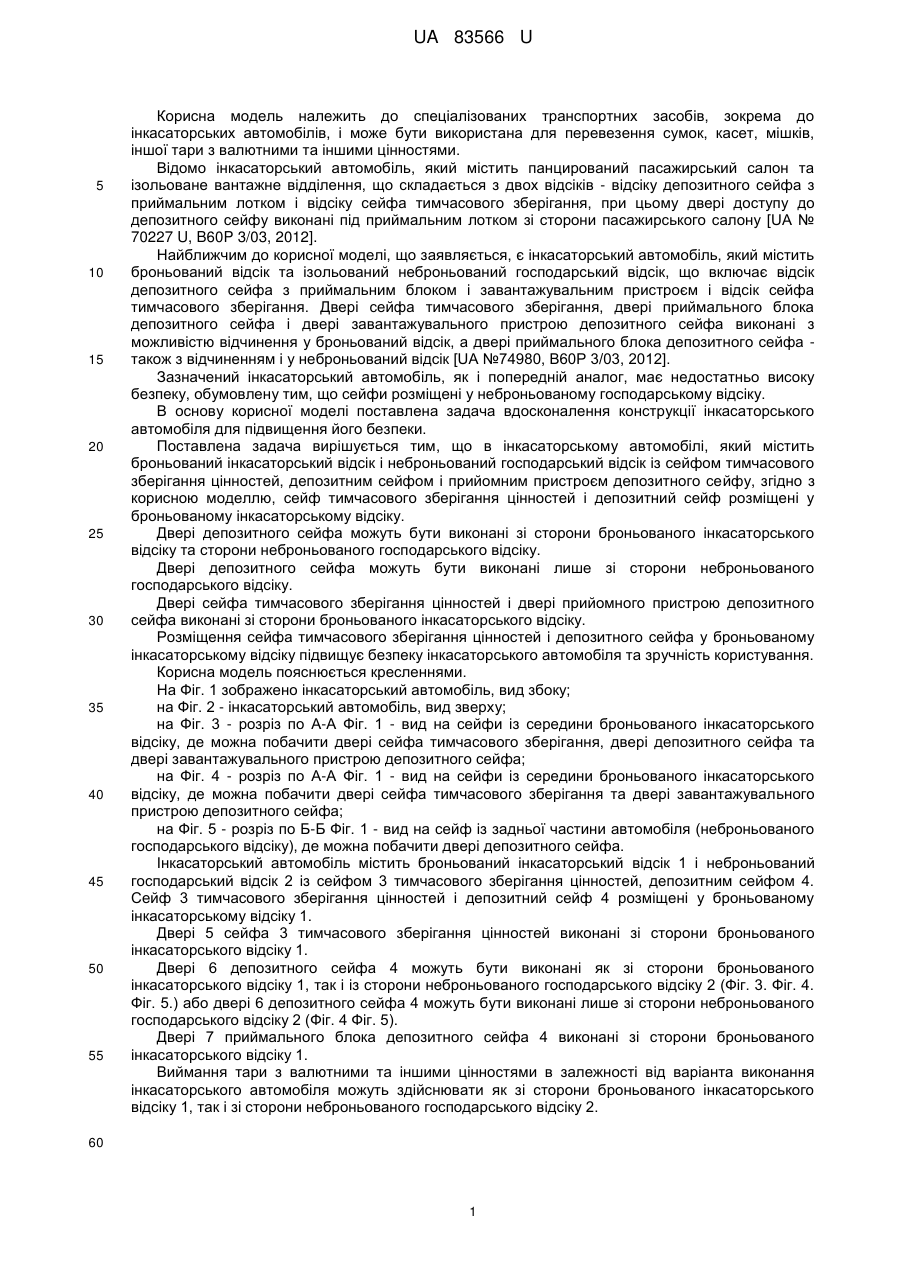

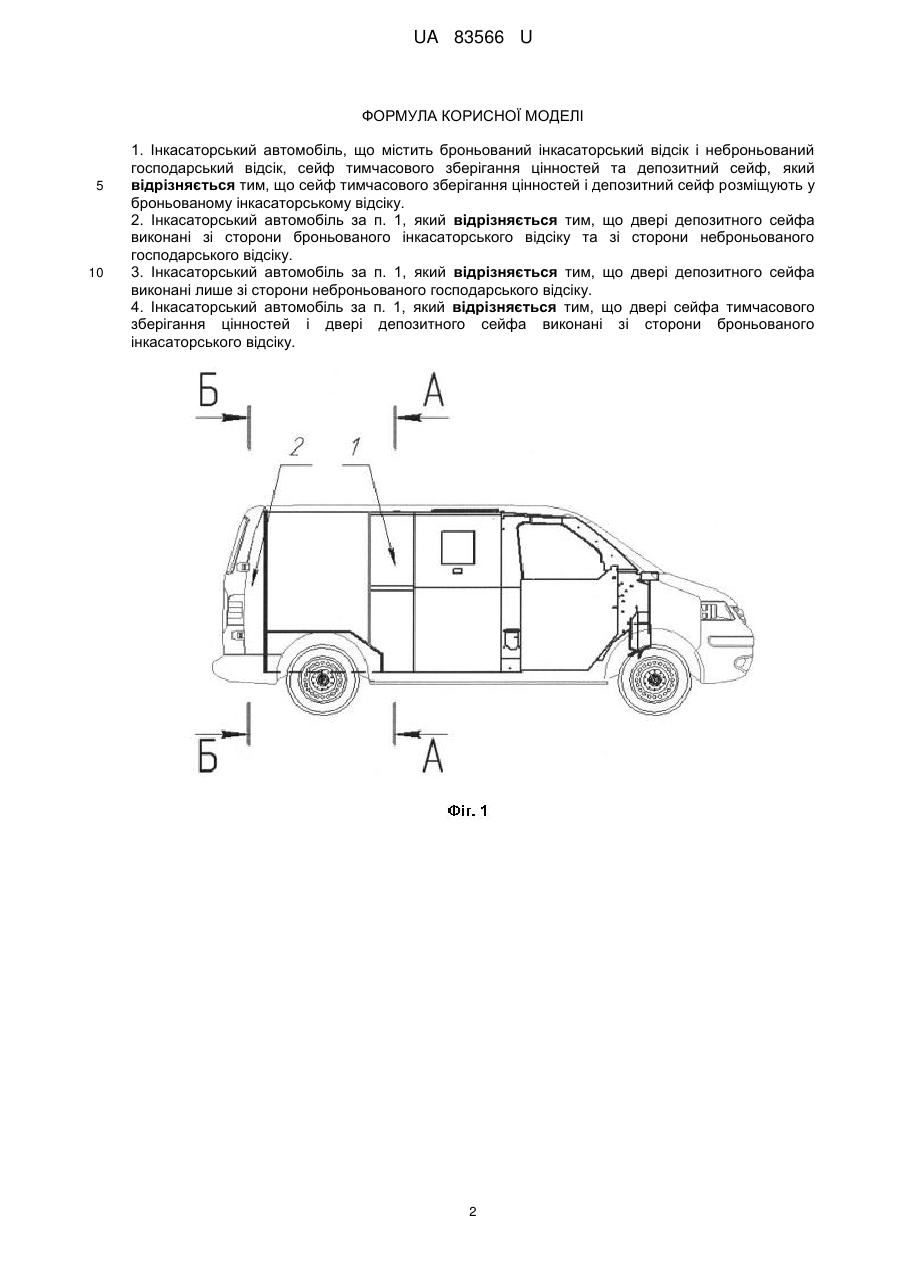

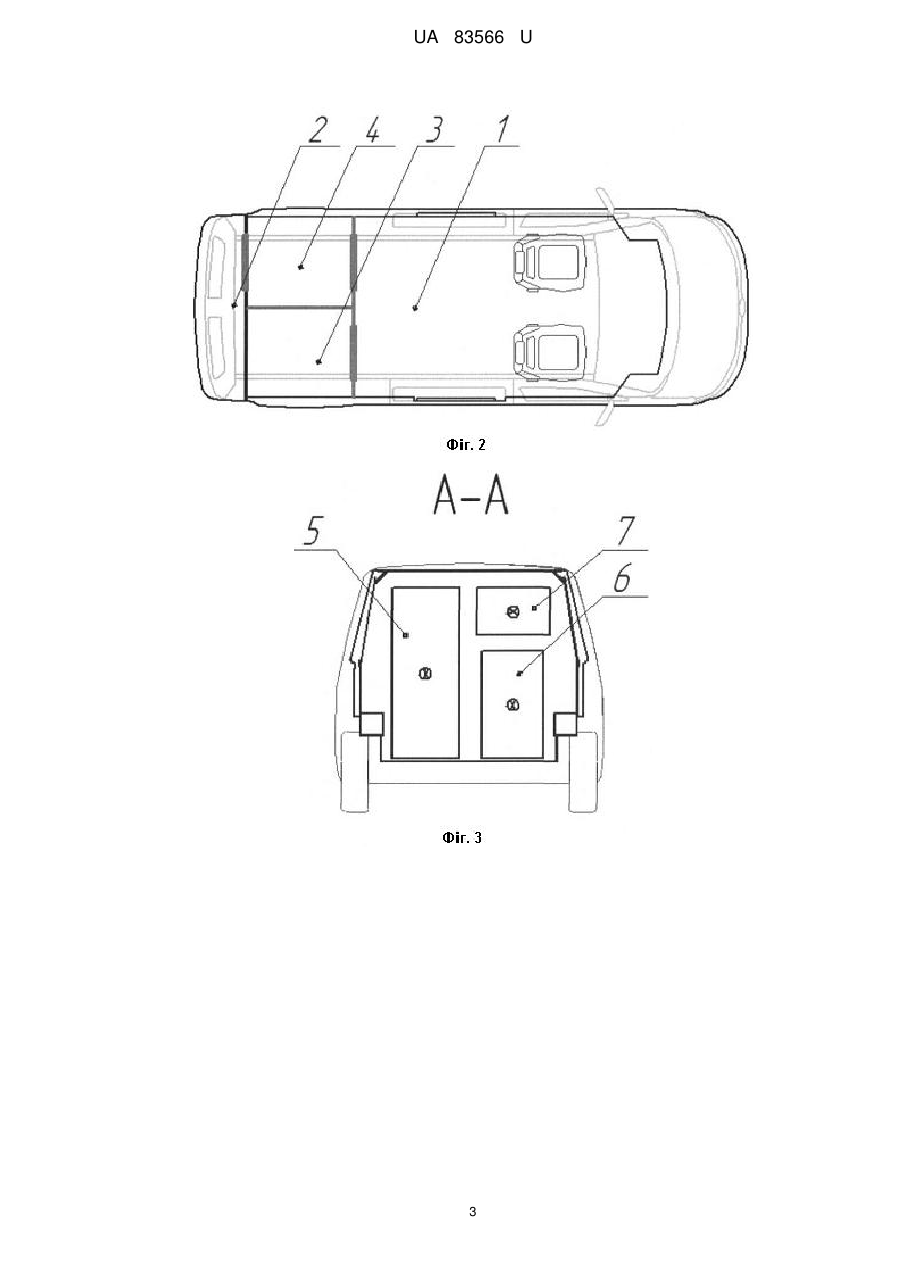

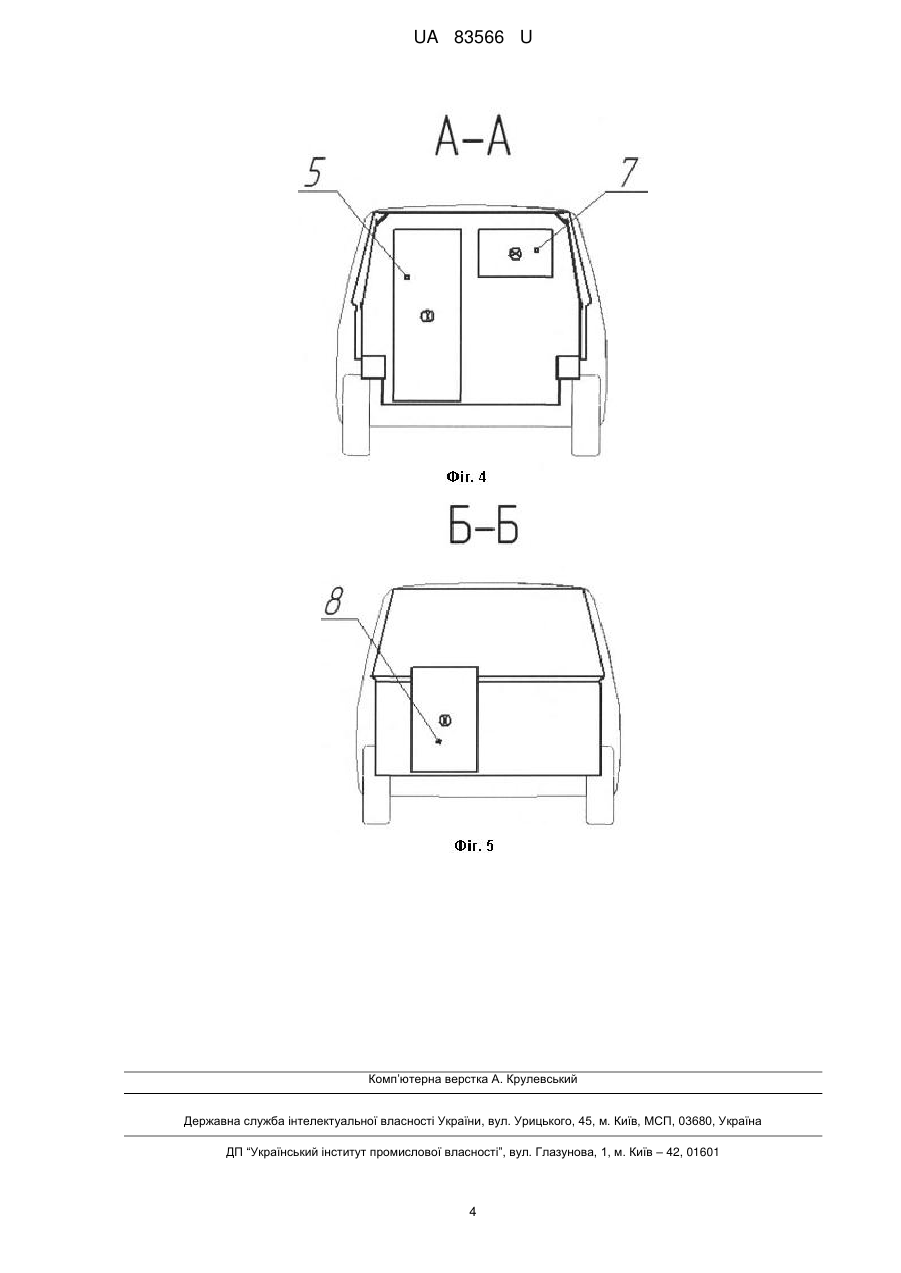

Реферат: Інкасаторський автомобіль містить броньований інкасаторський відсік і неброньований господарський відсік, сейф тимчасового зберігання цінностей та депозитний сейф. Сейф тимчасового зберігання цінностей і депозитний сейф розміщють у броньованому інкасаторському відсіку. UA 83566 U (54) ІНКАСАТОРСЬКИЙ АВТОМОБІЛЬ UA 83566 U UA 83566 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до спеціалізованих транспортних засобів, зокрема до інкасаторських автомобілів, і може бути використана для перевезення сумок, касет, мішків, іншої тари з валютними та іншими цінностями. Відомо інкасаторський автомобіль, який містить панцирований пасажирський салон та ізольоване вантажне відділення, що складається з двох відсіків - відсіку депозитного сейфа з приймальним лотком і відсіку сейфа тимчасового зберігання, при цьому двері доступу до депозитного сейфу виконані під приймальним лотком зі сторони пасажирського салону [UA № 70227 U, B60P 3/03, 2012]. Найближчим до корисної моделі, що заявляється, є інкасаторський автомобіль, який містить броньований відсік та ізольований неброньований господарський відсік, що включає відсік депозитного сейфа з приймальним блоком і завантажувальним пристроєм і відсік сейфа тимчасового зберігання. Двері сейфа тимчасового зберігання, двері приймального блока депозитного сейфа і двері завантажувального пристрою депозитного сейфа виконані з можливістю відчинення у броньований відсік, а двері приймального блока депозитного сейфа також з відчиненням і у неброньований відсік [UA №74980, В60Р 3/03, 2012]. Зазначений інкасаторський автомобіль, як і попередній аналог, має недостатньо високу безпеку, обумовлену тим, що сейфи розміщені у неброньованому господарському відсіку. В основу корисної моделі поставлена задача вдосконалення конструкції інкасаторського автомобіля для підвищення його безпеки. Поставлена задача вирішується тим, що в інкасаторському автомобілі, який містить броньований інкасаторський відсік і неброньований господарський відсік із сейфом тимчасового зберігання цінностей, депозитним сейфом і прийомним пристроєм депозитного сейфу, згідно з корисною моделлю, сейф тимчасового зберігання цінностей і депозитний сейф розміщені у броньованому інкасаторському відсіку. Двері депозитного сейфа можуть бути виконані зі сторони броньованого інкасаторського відсіку та сторони неброньованого господарського відсіку. Двері депозитного сейфа можуть бути виконані лише зі сторони неброньованого господарського відсіку. Двері сейфа тимчасового зберігання цінностей і двері прийомного пристрою депозитного сейфа виконані зі сторони броньованого інкасаторського відсіку. Розміщення сейфа тимчасового зберігання цінностей і депозитного сейфа у броньованому інкасаторському відсіку підвищує безпеку інкасаторського автомобіля та зручність користування. Корисна модель пояснюється кресленнями. На Фіг. 1 зображено інкасаторський автомобіль, вид збоку; на Фіг. 2 - інкасаторський автомобіль, вид зверху; на Фіг. 3 - розріз по А-А Фіг. 1 - вид на сейфи із середини броньованого інкасаторського відсіку, де можна побачити двері сейфа тимчасового зберігання, двері депозитного сейфа та двері завантажувального пристрою депозитного сейфа; на Фіг. 4 - розріз по А-А Фіг. 1 - вид на сейфи із середини броньованого інкасаторського відсіку, де можна побачити двері сейфа тимчасового зберігання та двері завантажувального пристрою депозитного сейфа; на Фіг. 5 - розріз по Б-Б Фіг. 1 - вид на сейф із задньої частини автомобіля (неброньованого господарського відсіку), де можна побачити двері депозитного сейфа. Інкасаторський автомобіль містить броньований інкасаторський відсік 1 і неброньований господарський відсік 2 із сейфом 3 тимчасового зберігання цінностей, депозитним сейфом 4. Сейф 3 тимчасового зберігання цінностей і депозитний сейф 4 розміщені у броньованому інкасаторському відсіку 1. Двері 5 сейфа 3 тимчасового зберігання цінностей виконані зі сторони броньованого інкасаторського відсіку 1. Двері 6 депозитного сейфа 4 можуть бути виконані як зі сторони броньованого інкасаторського відсіку 1, так і із сторони неброньованого господарського відсіку 2 (Фіг. 3. Фіг. 4. Фіг. 5.) або двері 6 депозитного сейфа 4 можуть бути виконані лише зі сторони неброньованого господарського відсіку 2 (Фіг. 4 Фіг. 5). Двері 7 приймального блока депозитного сейфа 4 виконані зі сторони броньованого інкасаторського відсіку 1. Виймання тари з валютними та іншими цінностями в залежності від варіанта виконання інкасаторського автомобіля можуть здійснювати як зі сторони броньованого інкасаторського відсіку 1, так і зі сторони неброньованого господарського відсіку 2. 60 1 UA 83566 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Інкасаторський автомобіль, що містить броньований інкасаторський відсік і неброньований господарський відсік, сейф тимчасового зберігання цінностей та депозитний сейф, який відрізняється тим, що сейф тимчасового зберігання цінностей і депозитний сейф розміщують у броньованому інкасаторському відсіку. 2. Інкасаторський автомобіль за п. 1, який відрізняється тим, що двері депозитного сейфа виконані зі сторони броньованого інкасаторського відсіку та зі сторони неброньованого господарського відсіку. 3. Інкасаторський автомобіль за п. 1, який відрізняється тим, що двері депозитного сейфа виконані лише зі сторони неброньованого господарського відсіку. 4. Інкасаторський автомобіль за п. 1, який відрізняється тим, що двері сейфа тимчасового зберігання цінностей і двері депозитного сейфа виконані зі сторони броньованого інкасаторського відсіку. 2 UA 83566 U 3 UA 83566 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
