Спосіб захисту штрих-коду від фальсифікації

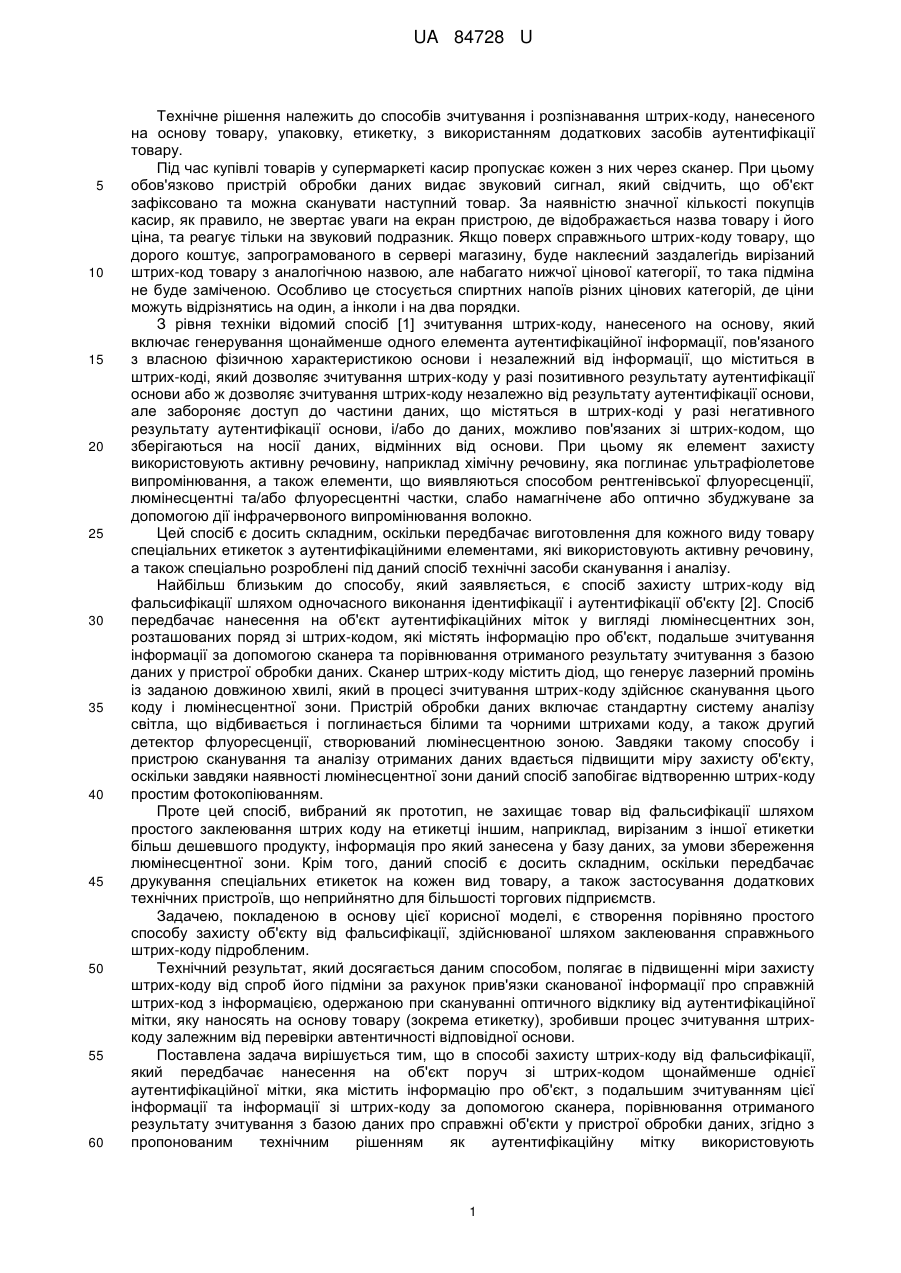

Реферат: UA 84728 U UA 84728 U 5 10 15 20 25 30 35 40 45 50 55 60 Технічне рішення належить до способів зчитування і розпізнавання штрих-коду, нанесеного на основу товару, упаковку, етикетку, з використанням додаткових засобів аутентифікації товару. Під час купівлі товарів у супермаркеті касир пропускає кожен з них через сканер. При цьому обов'язково пристрій обробки даних видає звуковий сигнал, який свідчить, що об'єкт зафіксовано та можна сканувати наступний товар. За наявністю значної кількості покупців касир, як правило, не звертає уваги на екран пристрою, де відображається назва товару і його ціна, та реагує тільки на звуковий подразник. Якщо поверх справжнього штрих-коду товару, що дорого коштує, запрограмованого в сервері магазину, буде наклеєний заздалегідь вирізаний штрих-код товару з аналогічною назвою, але набагато нижчої цінової категорії, то така підміна не буде заміченою. Особливо це стосується спиртних напоїв різних цінових категорій, де ціни можуть відрізнятись на один, а інколи і на два порядки. З рівня техніки відомий спосіб [1] зчитування штрих-коду, нанесеного на основу, який включає генерування щонайменше одного елемента аутентифікаційної інформації, пов'язаного з власною фізичною характеристикою основи і незалежний від інформації, що міститься в штрих-коді, який дозволяє зчитування штрих-коду у разі позитивного результату аутентифікації основи або ж дозволяє зчитування штрих-коду незалежно від результату аутентифікації основи, але забороняє доступ до частини даних, що містяться в штрих-коді у разі негативного результату ayтентифікації основи, і/або до даних, можливо пов'язаних зі штрих-кодом, що зберігаються на носії даних, відмінних від основи. При цьому як елемент захисту використовують активну речовину, наприклад хімічну речовину, яка поглинає ультрафіолетове випромінювання, а також елементи, що виявляються способом рентгенівської флуоресценції, люмінесцентні та/або флуоресцентні частки, слабо намагнічене або оптично збуджуване за допомогою дії інфрачервоного випромінювання волокно. Цей спосіб є досить складним, оскільки передбачає виготовлення для кожного виду товару спеціальних етикеток з аутентифікаційними елементами, які використовують активну речовину, а також спеціально розроблені під даний спосіб технічні засоби сканування і аналізу. Найбільш близьким до способу, який заявляється, є спосіб захисту штрих-коду від фальсифікації шляхом одночасного виконання ідентифікації і аутентифікації об'єкту [2]. Спосіб передбачає нанесення на об'єкт аутентифікаційних міток у вигляді люмінесцентних зон, розташованих поряд зі штрих-кодом, які містять інформацію про об'єкт, подальше зчитування інформації за допомогою сканера та порівнювання отриманого результату зчитування з базою даних у пристрої обробки даних. Сканер штрих-коду містить діод, що генерує лазерний промінь із заданою довжиною хвилі, який в процесі зчитування штрих-коду здійснює сканування цього коду і люмінесцентної зони. Пристрій обробки даних включає стандартну систему аналізу світла, що відбивається і поглинається білими та чорними штрихами коду, а також другий детектор флуоресценції, створюваний люмінесцентною зоною. Завдяки такому способу і пристрою сканування та аналізу отриманих даних вдається підвищити міру захисту об'єкту, оскільки завдяки наявності люмінесцентної зони даний спосіб запобігає відтворенню штрих-коду простим фотокопіюванням. Проте цей спосіб, вибраний як прототип, не захищає товар від фальсифікації шляхом простого заклеювання штрих коду на етикетці іншим, наприклад, вирізаним з іншої етикетки більш дешевшого продукту, інформація про який занесена у базу даних, за умови збереження люмінесцентної зони. Крім того, даний спосіб є досить складним, оскільки передбачає друкування спеціальних етикеток на кожен вид товару, а також застосування додаткових технічних пристроїв, що неприйнятно для більшості торгових підприємств. Задачею, покладеною в основу цієї корисної моделі, є створення порівняно простого способу захисту об'єкту від фальсифікації, здійснюваної шляхом заклеювання справжнього штрих-коду підробленим. Технічний результат, який досягається даним способом, полягає в підвищенні міри захисту штрих-коду від спроб його підміни за рахунок прив'язки сканованої інформації про справжній штрих-код з інформацією, одержаною при скануванні оптичного відклику від аутентифікаційної мітки, яку наносять на основу товару (зокрема етикетку), зробивши процес зчитування штрихкоду залежним від перевірки автентичності відповідної основи. Поставлена задача вирішується тим, що в способі захисту штрих-коду від фальсифікації, який передбачає нанесення на об'єкт поруч зі штрих-кодом щонайменше однієї аутентифікаційної мітки, яка містить інформацію про об'єкт, з подальшим зчитуванням цієї інформації та інформації зі штрих-коду за допомогою сканера, порівнювання отриманого результату зчитування з базою даних про справжні об'єкти у пристрої обробки даних, згідно з пропонованим технічним рішенням як аутентифікаційну мітку використовують 1 UA 84728 U 5 10 15 20 25 30 35 40 45 50 55 світловідбиваючий елемент, а при виявленні невідповідності зчитаної інформації з даними про справжні об'єкти пристрій обробки даних видає звуковий та/або світловий сигнал. У конкретних варіантах виконання способу використовують світловідбиваючий елемент, який розташований на периферії прозорої самоклеючої плівки, розміри якої вибрані за умови перекриття країв штрих-коду на 10-30 % їх довжини та ширини, яку симетрично наклеюють на штрих-код. Як світловідбиваючий елемент можуть використовувати металізовану мітку, яку наклеюють поруч зі штрих-кодом або фарбу зі світловідбиваючим пігментом "металік", який наносять поруч зі штрих-кодом. Світловідбиваючий елемент можуть наносити також маркером з барвником, який містить світловідбиваючий пігмент, наприклад маркер "Permapaque Metallic" виробництва фірми "Sakura Color Prod Corp", Японія. Суттєвими відмітними ознаками пропонованого технічного рішення є використання як аутентифікаційних міток світловідбиваючих елементів, що дозволяють під час сканування отримати відповідний світловий сигнал більш високої інтенсивності та, як наслідок, видати інформацію для касира про наявність товару високої цінової категорії. Ознаки, що вказані в залежних пунктах формули корисної моделі, уточнюють прийнятні шляхи реалізації способу. На Фіг. 1 зображений лінійний штрих-код 1 зі світловідбиваючими елементами 2, виконаними у формі кружалець, розміщених поблизу його бічних сторін; на Фіг. 2 - штрих-код 1 з світловідбиваючими елементами 2 у формі смужок, розташованих на прозорій плівці 3; на Фіг. 3 - діаграма інтенсивності відбитого від світловідбиваючих елементів та ліній штрих-коду світлового потоку, який сприймається сканером. Спосіб реалізується таким чином. Торговельне підприємство, яке вважає за необхідність віднести певні свої товари до категорії особливо цінних, вводить в програму пристрою обробки інформації команду про необхідність проведення додаткової аутентифікації товару. На етикетки даних товарів наносять світловідбиваючі елементи, які можна, наприклад, виконати шляхом наклеювання заздалегідь вирізаних з металізованої плівки міток у вигляді, наприклад, кружалець або смужок клеєм, який забезпечує міцне з'єднання з основою етикети (Фіг. 1). Світловідбиваючі елементи можуть бути також нанесені шляхом наклеювання на поле штрих-коду заздалегідь виготовлених аутентифікаційних елементів, за які використовують прозору самоклеючу плівку, розміри якої достатні для перекриття по довжині і ширині лінійного штрих-коду з напуском 10-30 % для розміщення на її периферії одного або більше світловідбиваючих елементів у вигляді міток з металевим напиленням (Фіг. 2). Причому торгові підприємства можуть використати плівку зі своїми фірмовими знаками, нанесеними в областях, що розташовані поза зоною знаходження штрих-коду. Світловідбиваючі елементи можуть також нанести фарбою зі світловідбиваючим пігментом "металік" за допомогою пензлика. У іншому, мабуть, простішому способі реалізації технічного рішення, що заявляється, світловідбиваючі елементи наносять маркером з барвником, який містить світловідбиваючий пігмент, наприклад маркером "Permapaque Metallic" виробництва фірми "Sakura Color Prod Corp", Японія. Інтенсивність світлового потоку, відбитого від світловідбиваючих елементів значно вище за інтенсивність світла, відбитого від чорних ліній штрих-коду (див. Фіг. 3), що відповідно визначає різницю в амплітудах імпульсів, які надходять в пристрій обробки даних. За допомогою програмного забезпечення пристрій обробки даних їх аналізує та видає звуковий та/або світловий сигнал, який свідчить про сканування товару більш високої цінової категорії. При цьому для особливо цінних товарів таких міток можна нанести декілька, внаслідок чого пристрій обробки даних видасть відповідну кількість сигналів, що дозволить збільшити надійність захисту, а також диференціювати інформацію про товар по різних цінових категоріях. Під час процесу реєстрації куплених товарів касир сканує штрих-код, при цьому послідовність імпульсів, амплітуда яких відповідає інтенсивності світлового потоку, відбитого від світловідбиваючих елементів і ліній штрих-коду, надходить у пристрій обробки даних, де порівнюється з інформацією бази даних про справжні об'єкти. У разі невідповідності результатів порівняння пристрій видає звуковий або світловий сигнал, що свідчить про фальсифікацію штрих-коду сканованого товару. Дане технічне рішення дозволить оперативно і достовірно контролювати реалізацію продукції високої цінової категорії. Спосіб захисту штрих-коду від фальсифікації простий і технологічний, не вимагає великих часових і фінансових витрат і може знайти широке застосування на підприємствах роздрібної торгівлі. 60 2 UA 84728 U Джерела інформації: 1. Патент Російської Федерації № 2439701, кл. G06K 19/10, публ. 10.01.2012. 2. Заявка WO 03/081522, кл. G06K 19/06, публ. 02.10.2003 p. (прототип). 5 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб захисту штрих-коду від фальсифікації, який передбачає нанесення поруч зі штрихкодом щонайменше однієї аутентифікаційної мітки, яка містить інформацію про об'єкт, подальше зчитування цієї інформації та інформації зі штрих-коду за допомогою сканера, порівнювання отриманого результату зчитування з базою даних про справжні об'єкти у пристрої обробки даних, який відрізняється тим, що як аутентифікаційну мітку використовують світловідбиваючий елемент, а при виявленні невідповідності зчитаної інформації з даними про справжні об'єкти пристрій обробки даних видає звуковий та/або світловий сигнал. 2. Спосіб за п. 1, який відрізняється тим, що як світловідбиваючий елемент використовують металізовану мітку, яку наклеюють поруч зі штрих-кодом. 3. Спосіб за п. 1, який відрізняється тим, що використовують світловідбиваючий елемент, розташований на периферії прозорої самоклеючої плівки, розміри якої вибрані за умови перекриття країв штрих-коду на 10-30 % їх довжини та ширини, яку симетрично наклеюють на штрих-код. 4. Спосіб за п. 1, який відрізняється тим, що як світловідбиваючий елемент використовують фарбу зі світловідбиваючим пігментом "металік". 5. Спосіб за п. 1, який відрізняється тим, що світловідбиваючий елемент наносять маркером з барвником, що містить світловідбиваючий пігмент. 3 UA 84728 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
