Оптико-кодовий пристрій для захисту від фальсифікації
Номер патенту: 57813
Опубліковано: 10.03.2011
Автори: Мізін Леонід Володимирович, Удовиченко Олена Сергіївна, Бездєнєжних Ігор Борисович
Формула / Реферат
1. Оптико-кодовий пристрій захисту від фальсифікації відповідно, що містить носій кодової інформації у вигляді ідентифікаційної карти на основі термопластичного шару, де вибраний двійковий код визначається кількістю ідентифікаційних міток, нанесених методом термографії, який розташовано у кришці пакувального контейнера, а зчитування інформації виконується з нерухомого носія кодової інформації поворотом пристрою, для чого в кришці пакувального контейнера передбачений зовнішній паз - направляюча, оптопару перевірки ідентифікаційних міток, детектор зчитування коду з термопластичного шару, вхід якого підключено до оптопари перевірки ідентифікаційних міток, модулятор, синхровихід якого зв'язаний з оптопарою перевірки ідентифікаційних міток, блок порівняння, вхід якого підключено до виходу детектора зчитування коду з термопластичного шару, сигналізатор якісної продукції, вхід якого зв'язано с виходом блока порівняння, сигналізатор фальсифікації продукції або повторного використання, вхід якого зв'язано з інверсним виходом блока порівняння, який відрізняється тим, що для підвищення надійності захисту від підробок додатково містить лазер зчитування, формувач команди "зчитування", вхід якого зв'язаний з виходом "запуску" процедури зчитування голограми модулятора, а вихід з лазером зчитування, матрицю фотоелементів, детектор голографічного запису коду, вхід якого підключено до матриці фотоелементів, а вихід до другого входу блока порівняння, джерело поляризованого світла, яке підключено до виходу блока порівняння.
2. Пристрій за п. 1, який відрізняється тим, що для підвищення рівня захисту та одночасного спрощення процедури ідентифікації в носії кодової інформації використовується додатковий шар на основі фоточутливого полімеру, на якому кодова інформація, аналогічна коду, записаному на термопластичному шарі, дублюється за рахунок голографічного запису.
3. Пристрій за п. 1, який відрізняється тим, що для контролю розкриття пакувального контейнера кількість звертань обмежується одноразовим засвіченням поляризованим світлом.
Текст

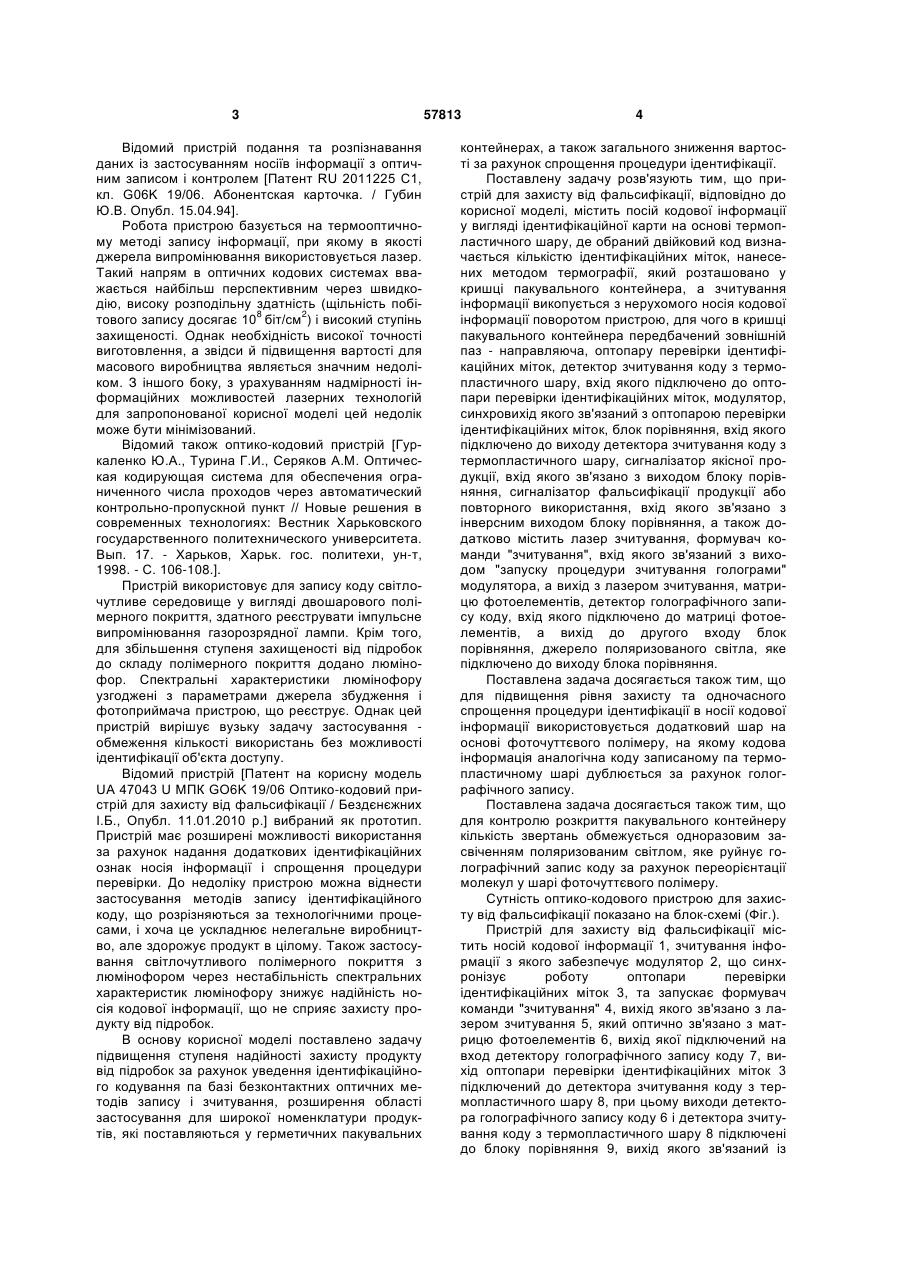

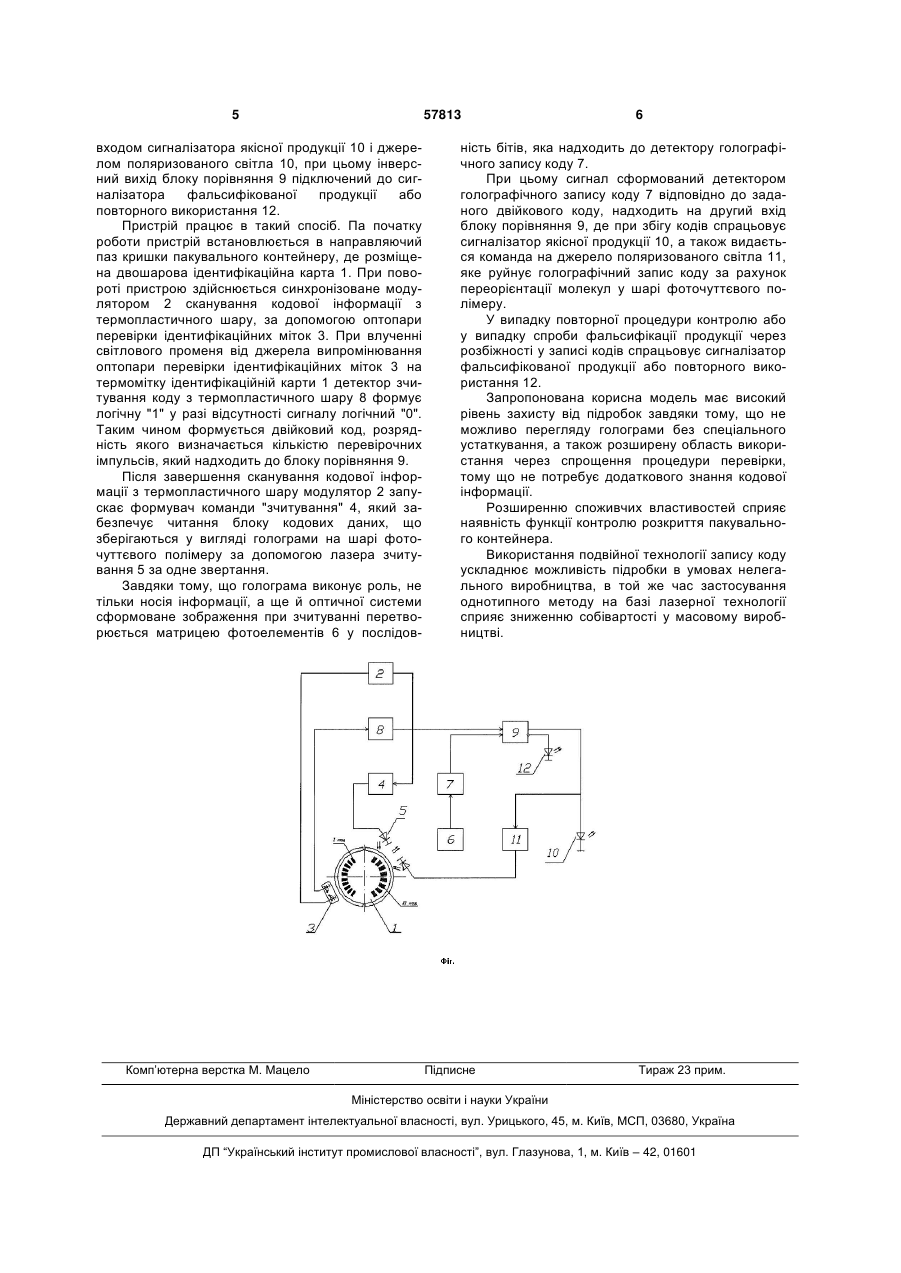

1. Оптико-кодовий пристрій захисту від фальсифікації відповідно, що містить носій кодової інформації у вигляді ідентифікаційної карти на основі термопластичного шару, де вибраний двійковий код визначається кількістю ідентифікаційних міток, нанесених методом термографії, який розташовано у кришці пакувального контейнера, а зчитування інформації виконується з нерухомого носія кодової інформації поворотом пристрою, для чого в кришці пакувального контейнера передбачений зовнішній паз - направляюча, оптопару перевірки ідентифікаційних міток, детектор зчитування коду з термопластичного шару, вхід якого підключено до оптопари перевірки ідентифікаційних міток, модулятор, синхровихід якого зв'язаний з оптопарою перевірки ідентифікаційних міток, блок порівняння, вхід якого підключено до виходу детектора зчитування коду з термопластичного шару, сигналізатор U 2 (19) 1 3 Відомий пристрій подання та розпізнавання даних із застосуванням носіїв інформації з оптичним записом і контролем [Патент RU 2011225 С1, кл. G06K 19/06. Абонентская карточка. / Губин Ю.В. Опубл. 15.04.94]. Робота пристрою базується на термооптичному методі запису інформації, при якому в якості джерела випромінювання використовується лазер. Такий напрям в оптичних кодових системах вважається найбільш перспективним через швидкодію, високу розподільну здатність (щільність побітового запису досягає 108 біт/см2) і високий ступінь захищеності. Однак необхідність високої точності виготовлення, а звідси й підвищення вартості для масового виробництва являється значним недоліком. З іншого боку, з урахуванням надмірності інформаційних можливостей лазерних технологій для запропонованої корисної моделі цей недолік може бути мінімізований. Відомий також оптико-кодовий пристрій [Гуркаленко Ю.А., Турина Г.И., Серяков A.M. Оптическая кодирующая система для обеспечения ограниченного числа проходов через автоматический контрольно-пропускной пункт // Новые решения в современных технологиях: Вестник Харьковского государственного политехнического университета. Вып. 17. - Харьков, Харьк. гос. политехи, ун-т, 1998. - С. 106-108.]. Пристрій використовує для запису коду світлочутливе середовище у вигляді двошарового полімерного покриття, здатного реєструвати імпульсне випромінювання газорозрядної лампи. Крім того, для збільшення ступеня захищеності від підробок до складу полімерного покриття додано люмінофор. Спектральні характеристики люмінофору узгоджені з параметрами джерела збудження і фотоприймача пристрою, що реєструє. Однак цей пристрій вирішує вузьку задачу застосування обмеження кількості використань без можливості ідентифікації об'єкта доступу. Відомий пристрій [Патент на корисну модель UA 47043 U МПК GO6K 19/06 Оптико-кодовий пристрій для захисту від фальсифікації / Бездєнєжних І.Б., Опубл. 11.01.2010 р.] вибраний як прототип. Пристрій має розширені можливості використання за рахунок надання додаткових ідентифікаційних ознак носія інформації і спрощення процедури перевірки. До недоліку пристрою можна віднести застосування методів запису ідентифікаційного коду, що розрізняються за технологічними процесами, і хоча це ускладнює нелегальне виробництво, але здорожує продукт в цілому. Також застосування світлочутливого полімерного покриття з люмінофором через нестабільність спектральних характеристик люмінофору знижує надійність носія кодової інформації, що не сприяє захисту продукту від підробок. В основу корисної моделі поставлено задачу підвищення ступеня надійності захисту продукту від підробок за рахунок уведення ідентифікаційного кодування па базі безконтактних оптичних методів запису і зчитування, розширення області застосування для широкої номенклатури продуктів, які поставляються у герметичних пакувальних 57813 4 контейнерах, а також загального зниження вартості за рахунок спрощення процедури ідентифікації. Поставлену задачу розв'язують тим, що пристрій для захисту від фальсифікації, відповідно до корисної моделі, містить посій кодової інформації у вигляді ідентифікаційної карти на основі термопластичного шару, де обраний двійковий код визначається кількістю ідентифікаційних міток, нанесених методом термографії, який розташовано у кришці пакувального контейнера, а зчитування інформації викопується з нерухомого носія кодової інформації поворотом пристрою, для чого в кришці пакувального контейнера передбачений зовнішній паз - направляюча, оптопару перевірки ідентифікаційних міток, детектор зчитування коду з термопластичного шару, вхід якого підключено до оптопари перевірки ідентифікаційних міток, модулятор, синхровихід якого зв'язаний з оптопарою перевірки ідентифікаційних міток, блок порівняння, вхід якого підключено до виходу детектора зчитування коду з термопластичного шару, сигналізатор якісної продукції, вхід якого зв'язано з виходом блоку порівняння, сигналізатор фальсифікації продукції або повторного використання, вхід якого зв'язано з інверсним виходом блоку порівняння, а також додатково містить лазер зчитування, формувач команди "зчитування", вхід якого зв'язаний з виходом "запуску процедури зчитування голограми" модулятора, а вихід з лазером зчитування, матрицю фотоелементів, детектор голографічного запису коду, вхід якого підключено до матриці фотоелементів, а вихід до другого входу блок порівняння, джерело поляризованого світла, яке підключено до виходу блока порівняння. Поставлена задача досягається також тим, що для підвищення рівня захисту та одночасного спрощення процедури ідентифікації в носії кодової інформації використовується додатковий шар на основі фоточуттєвого полімеру, на якому кодова інформація аналогічна коду записаному па термопластичному шарі дублюється за рахунок голографічного запису. Поставлена задача досягається також тим, що для контролю розкриття пакувального контейнеру кількість звертань обмежується одноразовим засвіченням поляризованим світлом, яке руйнує голографічний запис коду за рахунок переорієнтації молекул у шарі фоточуттєвого полімеру. Сутність оптико-кодового пристрою для захисту від фальсифікації показано на блок-схемі (Фіг.). Пристрій для захисту від фальсифікації містить носій кодової інформації 1, зчитування інформації з якого забезпечує модулятор 2, що синхронізує роботу оптопари перевірки ідентифікаційних міток 3, та запускає формувач команди "зчитування" 4, вихід якого зв'язано з лазером зчитування 5, який оптично зв'язано з матрицю фотоелементів 6, вихід якої підключений на вход детектору голографічного запису коду 7, вихід оптопари перевірки ідентифікаційних міток 3 підключений до детектора зчитування коду з термопластичного шару 8, при цьому виходи детектора голографічного запису коду 6 і детектора зчитування коду з термопластичного шару 8 підключені до блоку порівняння 9, вихід якого зв'язаний із 5 57813 входом сигналізатора якісної продукції 10 і джерелом поляризованого світла 10, при цьому інверсний вихід блоку порівняння 9 підключений до сигналізатора фальсифікованої продукції або повторного використання 12. Пристрій працює в такий спосіб. Па початку роботи пристрій встановлюється в направляючий паз кришки пакувального контейнеру, де розміщена двошарова ідентифікаційна карта 1. При повороті пристрою здійснюється синхронізоване модулятором 2 сканування кодової інформації з термопластичного шару, за допомогою оптопари перевірки ідентифікаційних міток 3. При влученні світлового променя від джерела випромінювання оптопари перевірки ідентифікаційних міток 3 на термомітку ідентифікаційній карти 1 детектор зчитування коду з термопластичного шару 8 формує логічну "1" у разі відсутності сигналу логічний "0". Таким чином формується двійковий код, розрядність якого визначається кількістю перевірочних імпульсів, який надходить до блоку порівняння 9. Після завершення сканування кодової інформації з термопластичного шару модулятор 2 запускає формувач команди "зчитування" 4, який забезпечує читання блоку кодових даних, що зберігаються у вигляді голограми на шарі фоточуттєвого полімеру за допомогою лазера зчитування 5 за одне звертання. Завдяки тому, що голограма виконує роль, не тільки носія інформації, а ще й оптичної системи сформоване зображення при зчитуванні перетворюється матрицею фотоелементів 6 у послідов Комп’ютерна верстка М. Мацело 6 ність бітів, яка надходить до детектору голографічного запису коду 7. При цьому сигнал сформований детектором голографічного запису коду 7 відповідно до заданого двійкового коду, надходить на другий вхід блоку порівняння 9, де при збігу кодів спрацьовує сигналізатор якісної продукції 10, а також видається команда на джерело поляризованого світла 11, яке руйнує голографічний запис коду за рахунок переорієнтації молекул у шарі фоточуттєвого полімеру. У випадку повторної процедури контролю або у випадку спроби фальсифікації продукції через розбіжності у записі кодів спрацьовує сигналізатор фальсифікованої продукції або повторного використання 12. Запропонована корисна модель має високий рівень захисту від підробок завдяки тому, що не можливо перегляду голограми без спеціального устаткування, а також розширену область використання через спрощення процедури перевірки, тому що не потребує додаткового знання кодової інформації. Розширенню споживчих властивостей сприяє наявність функції контролю розкриття пакувального контейнера. Використання подвійної технології запису коду ускладнює можливість підробки в умовах нелегального виробництва, в той же час застосування однотипного методу на базі лазерної технології сприяє зниженню собівартості у масовому виробництві. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOptical-code counterfeiting-protective device
Автори англійськоюBezdieniezhnykh Ihor Borysovych, Udovychenko Olena Serhiivna, Mizin Leonid Volodymyrovych
Назва патенту російськоюОптико-кодовое устройство для защиты ot фальсификации
Автори російськоюБезденежных Игорь Борисович, Удовиченко Елена Сергеевна, Мизин Леонид Владимирович
МПК / Мітки
МПК: G06K 19/06
Мітки: оптико-кодовий, захисту, пристрій, фальсифікації
