Оприскувач

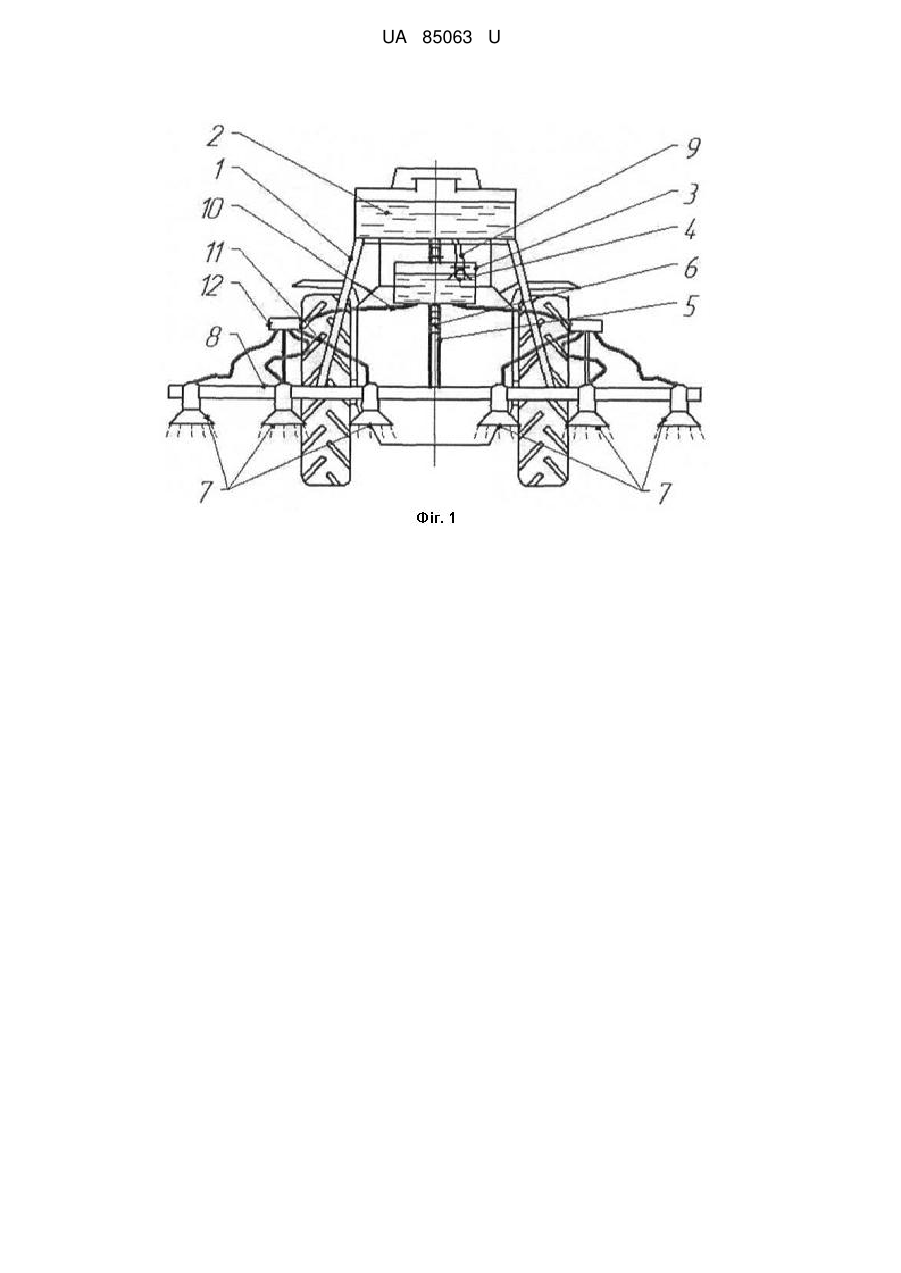

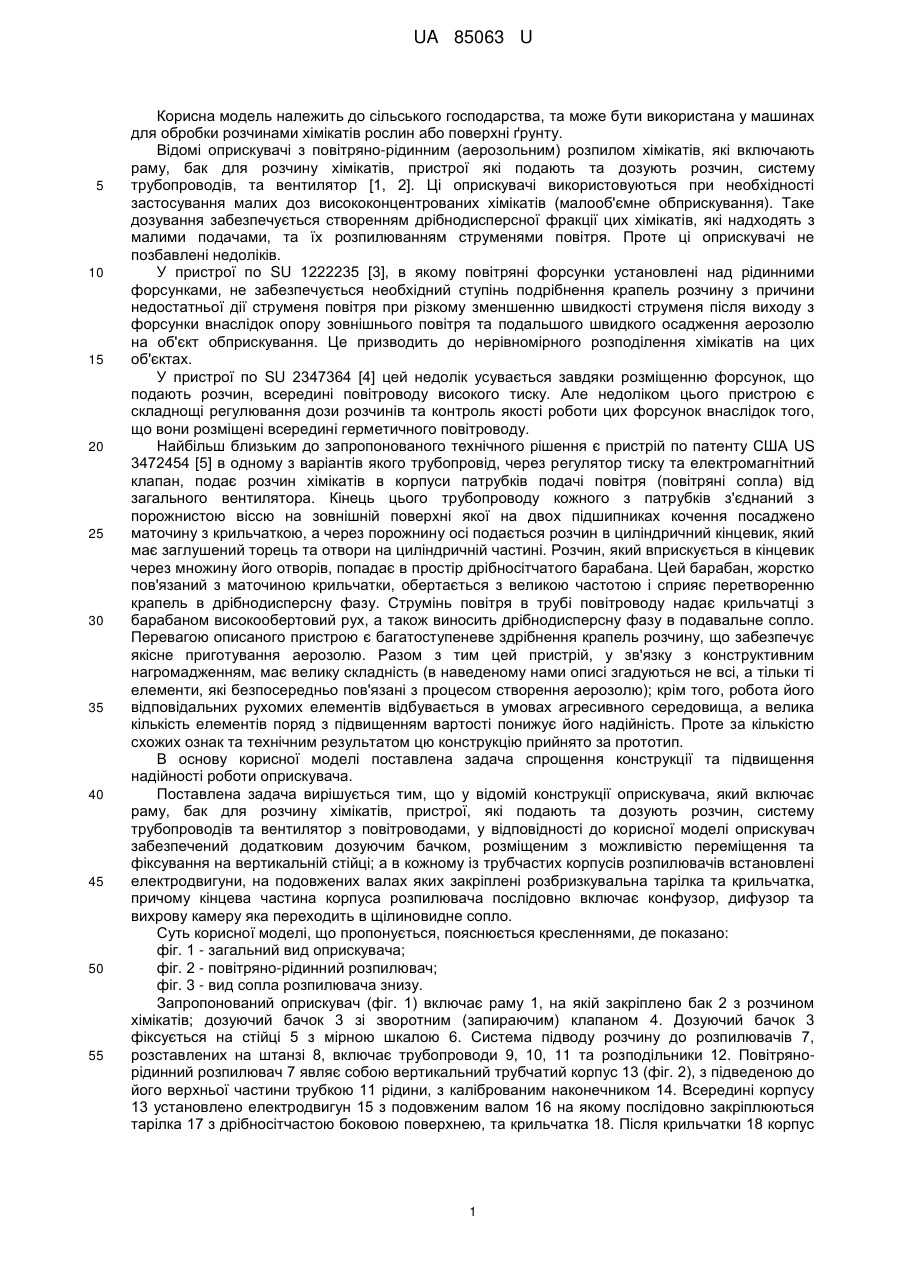

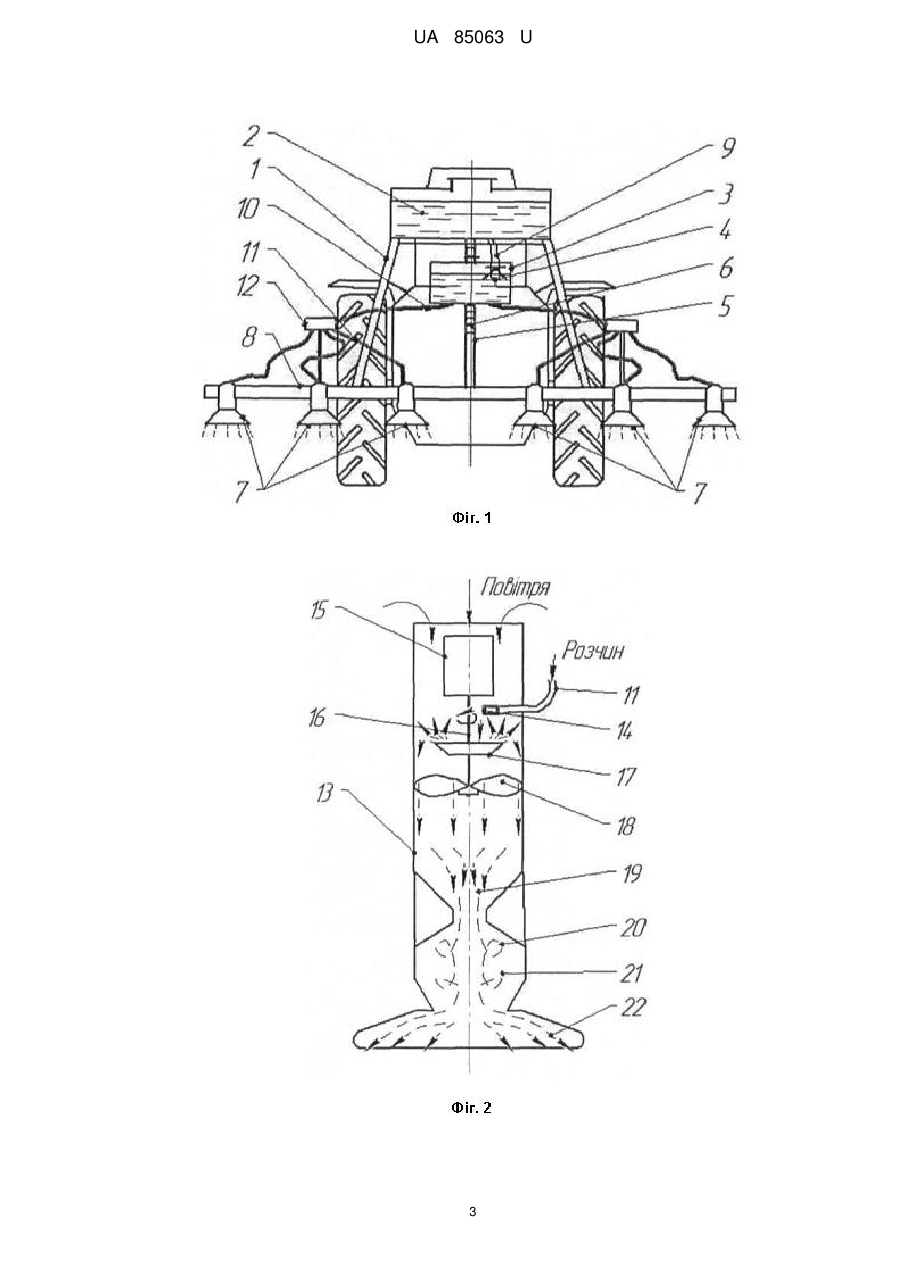

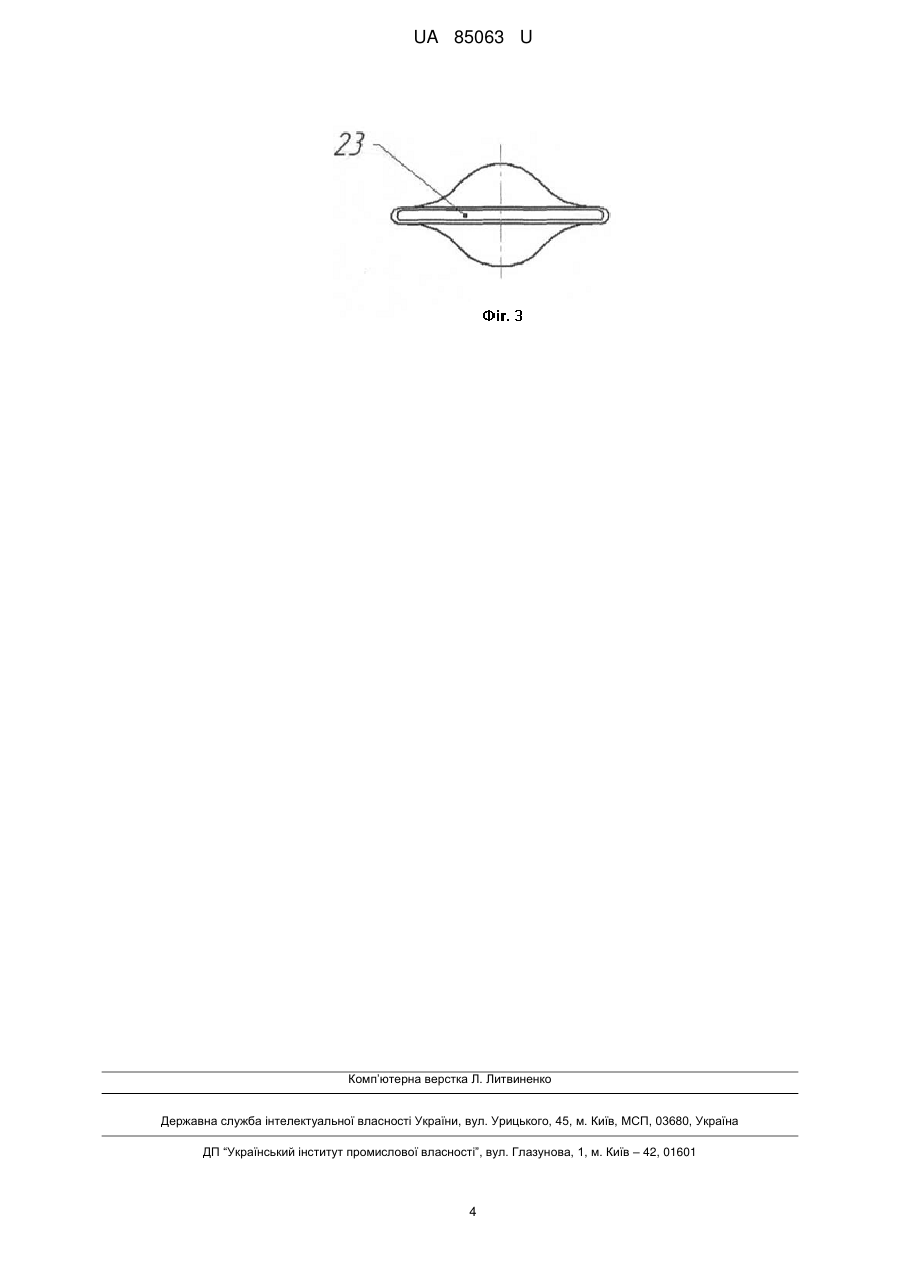

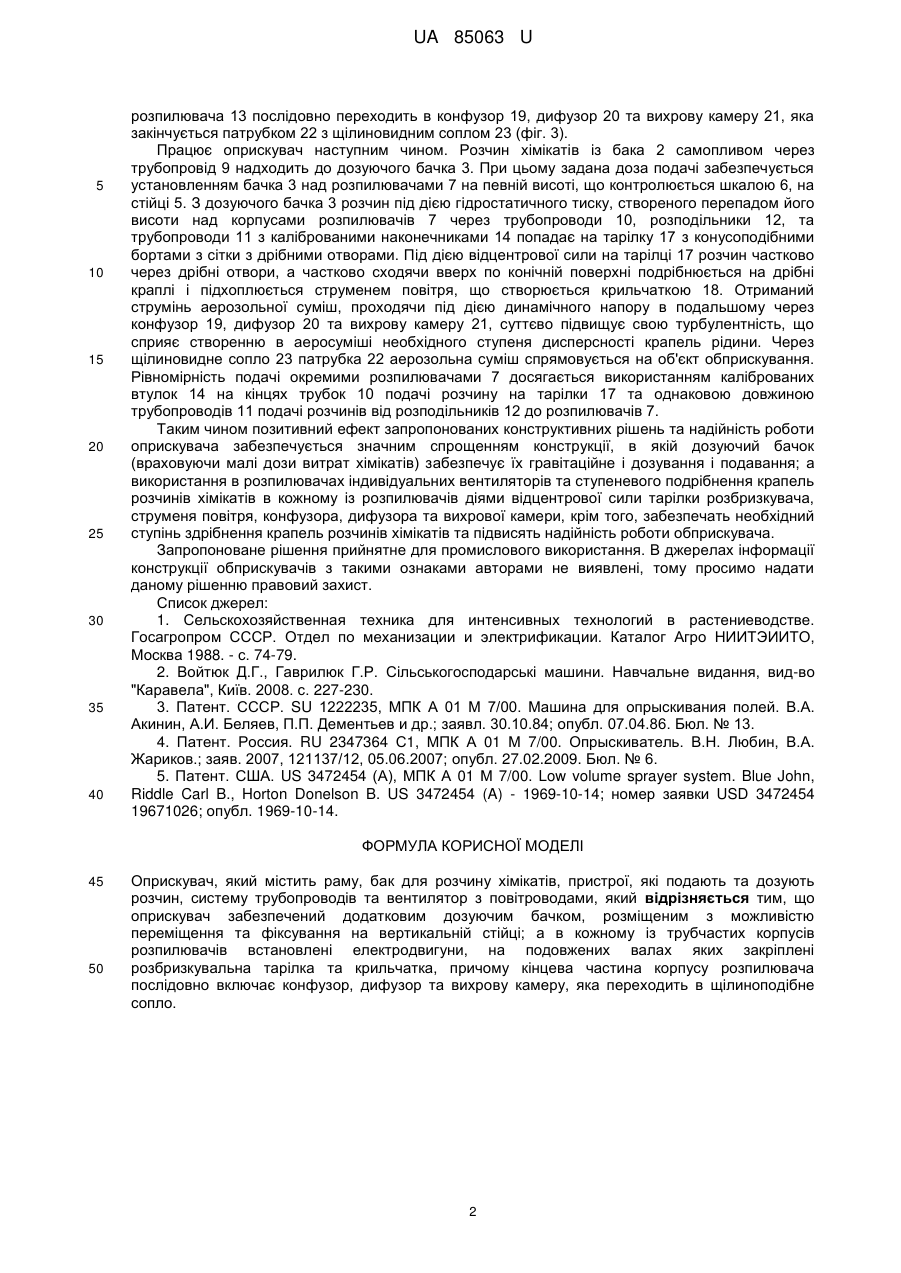

Реферат: Оприскувач містить раму, бак для розчину хімікатів, пристрої, які подають та дозують розчин, систему трубопроводів та вентилятор з повітроводами. Оприскувач забезпечений додатковим дозуючим бачком, розміщеним з можливістю переміщення та фіксування на вертикальній стійці. В кожному із трубчастих корпусів розпилювачів встановлені електродвигуни, на подовжених валах яких закріплені розбризкувальна тарілка та крильчатка. Кінцева частина корпусу розпилювача послідовно включає конфузор, дифузор та вихрову камеру, яка переходить в щілиноподібне сопло. UA 85063 U (12) UA 85063 U UA 85063 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, та може бути використана у машинах для обробки розчинами хімікатів рослин або поверхні ґрунту. Відомі оприскувачі з повітряно-рідинним (аерозольним) розпилом хімікатів, які включають раму, бак для розчину хімікатів, пристрої які подають та дозують розчин, систему трубопроводів, та вентилятор [1, 2]. Ці оприскувачі використовуються при необхідності застосування малих доз висококонцентрованих хімікатів (малооб'ємне обприскування). Таке дозування забезпечується створенням дрібнодисперсної фракції цих хімікатів, які надходять з малими подачами, та їх розпилюванням струменями повітря. Проте ці оприскувачі не позбавлені недоліків. У пристрої по SU 1222235 [3], в якому повітряні форсунки установлені над рідинними форсунками, не забезпечується необхідний ступінь подрібнення крапель розчину з причини недостатньої дії струменя повітря при різкому зменшенню швидкості струменя після виходу з форсунки внаслідок опору зовнішнього повітря та подальшого швидкого осадження аерозолю на об'єкт обприскування. Це призводить до нерівномірного розподілення хімікатів на цих об'єктах. У пристрої по SU 2347364 [4] цей недолік усувається завдяки розміщенню форсунок, що подають розчин, всередині повітроводу високого тиску. Але недоліком цього пристрою є складнощі регулювання дози розчинів та контроль якості роботи цих форсунок внаслідок того, що вони розміщені всередині герметичного повітроводу. Найбільш близьким до запропонованого технічного рішення є пристрій по патенту США US 3472454 [5] в одному з варіантів якого трубопровід, через регулятор тиску та електромагнітний клапан, подає розчин хімікатів в корпуси патрубків подачі повітря (повітряні сопла) від загального вентилятора. Кінець цього трубопроводу кожного з патрубків з'єднаний з порожнистою віссю на зовнішній поверхні якої на двох підшипниках кочення посаджено маточину з крильчаткою, а через порожнину осі подається розчин в циліндричний кінцевик, який має заглушений торець та отвори на циліндричній частині. Розчин, який вприскується в кінцевик через множину його отворів, попадає в простір дрібносітчатого барабана. Цей барабан, жорстко пов'язаний з маточиною крильчатки, обертається з великою частотою і сприяє перетворенню крапель в дрібнодисперсну фазу. Струмінь повітря в трубі повітроводу надає крильчатці з барабаном високообертовий рух, а також виносить дрібнодисперсну фазу в подавальне сопло. Перевагою описаного пристрою є багатоступеневе здрібнення крапель розчину, що забезпечує якісне приготування аерозолю. Разом з тим цей пристрій, у зв'язку з конструктивним нагромадженням, має велику складність (в наведеному нами описі згадуються не всі, а тільки ті елементи, які безпосередньо пов'язані з процесом створення аерозолю); крім того, робота його відповідальних рухомих елементів відбувається в умовах агресивного середовища, а велика кількість елементів поряд з підвищенням вартості понижує його надійність. Проте за кількістю схожих ознак та технічним результатом цю конструкцію прийнято за прототип. В основу корисної моделі поставлена задача спрощення конструкції та підвищення надійності роботи оприскувача. Поставлена задача вирішується тим, що у відомій конструкції оприскувача, який включає раму, бак для розчину хімікатів, пристрої, які подають та дозують розчин, систему трубопроводів та вентилятор з повітроводами, у відповідності до корисної моделі оприскувач забезпечений додатковим дозуючим бачком, розміщеним з можливістю переміщення та фіксування на вертикальній стійці; а в кожному із трубчастих корпусів розпилювачів встановлені електродвигуни, на подовжених валах яких закріплені розбризкувальна тарілка та крильчатка, причому кінцева частина корпуса розпилювача послідовно включає конфузор, дифузор та вихрову камеру яка переходить в щілиновидне сопло. Суть корисної моделі, що пропонується, пояснюється кресленнями, де показано: фіг. 1 - загальний вид оприскувача; фіг. 2 - повітряно-рідинний розпилювач; фіг. 3 - вид сопла розпилювача знизу. Запропонований оприскувач (фіг. 1) включає раму 1, на якій закріплено бак 2 з розчином хімікатів; дозуючий бачок 3 зі зворотним (запираючим) клапаном 4. Дозуючий бачок 3 фіксується на стійці 5 з мірною шкалою 6. Система підводу розчину до розпилювачів 7, розставлених на штанзі 8, включає трубопроводи 9, 10, 11 та розподільники 12. Повітрянорідинний розпилювач 7 являє собою вертикальний трубчатий корпус 13 (фіг. 2), з підведеною до його верхньої частини трубкою 11 рідини, з каліброваним наконечником 14. Всередині корпусу 13 установлено електродвигун 15 з подовженим валом 16 на якому послідовно закріплюються тарілка 17 з дрібносітчастою боковою поверхнею, та крильчатка 18. Після крильчатки 18 корпус 1 UA 85063 U 5 10 15 20 25 30 35 40 розпилювача 13 послідовно переходить в конфузор 19, дифузор 20 та вихрову камеру 21, яка закінчується патрубком 22 з щілиновидним соплом 23 (фіг. 3). Працює оприскувач наступним чином. Розчин хімікатів із бака 2 самопливом через трубопровід 9 надходить до дозуючого бачка 3. При цьому задана доза подачі забезпечується установленням бачка 3 над розпилювачами 7 на певній висоті, що контролюється шкалою 6, на стійці 5. З дозуючого бачка 3 розчин під дією гідростатичного тиску, створеного перепадом його висоти над корпусами розпилювачів 7 через трубопроводи 10, розподільники 12, та трубопроводи 11 з каліброваними наконечниками 14 попадає на тарілку 17 з конусоподібними бортами з сітки з дрібними отворами. Під дією відцентрової сили на тарілці 17 розчин частково через дрібні отвори, а частково сходячи вверх по конічній поверхні подрібнюється на дрібні краплі і підхоплюється струменем повітря, що створюється крильчаткою 18. Отриманий струмінь аерозольної суміш, проходячи під дією динамічного напору в подальшому через конфузор 19, дифузор 20 та вихрову камеру 21, суттєво підвищує свою турбулентність, що сприяє створенню в аеросуміші необхідного ступеня дисперсності крапель рідини. Через щілиновидне сопло 23 патрубка 22 аерозольна суміш спрямовується на об'єкт обприскування. Рівномірність подачі окремими розпилювачами 7 досягається використанням каліброваних втулок 14 на кінцях трубок 10 подачі розчину на тарілки 17 та однаковою довжиною трубопроводів 11 подачі розчинів від розподільників 12 до розпилювачів 7. Таким чином позитивний ефект запропонованих конструктивних рішень та надійність роботи оприскувача забезпечується значним спрощенням конструкції, в якій дозуючий бачок (враховуючи малі дози витрат хімікатів) забезпечує їх гравітаційне і дозування і подавання; а використання в розпилювачах індивідуальних вентиляторів та ступеневого подрібнення крапель розчинів хімікатів в кожному із розпилювачів діями відцентрової сили тарілки розбризкувача, струменя повітря, конфузора, дифузора та вихрової камери, крім того, забезпечать необхідний ступінь здрібнення крапель розчинів хімікатів та підвисять надійність роботи обприскувача. Запропоноване рішення прийнятне для промислового використання. В джерелах інформації конструкції обприскувачів з такими ознаками авторами не виявлені, тому просимо надати даному рішенню правовий захист. Список джерел: 1. Сельскохозяйственная техника для интенсивных технологий в растениеводстве. Госагропром СССР. Отдел по механизации и электрификации. Каталог Агро НИИТЭИИТО, Москва 1988. - с. 74-79. 2. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини. Навчальне видання, вид-во "Каравела", Київ. 2008. с. 227-230. 3. Патент. СССР. SU 1222235, МПК А 01 М 7/00. Машина для опрыскивания полей. В.А. Акинин, А.И. Беляев, П.П. Дементьев и др.; заявл. 30.10.84; опубл. 07.04.86. Бюл. № 13. 4. Патент. Россия. RU 2347364 С1, МПК А 01 М 7/00. Опрыскиватель. В.Н. Любин, В.А. Жариков.; заяв. 2007, 121137/12, 05.06.2007; опубл. 27.02.2009. Бюл. № 6. 5. Патент. США. US 3472454 (А), МПК А 01 М 7/00. Low volume sprayer system. Blue John, Riddle Carl B., Horton Donelson B. US 3472454 (A) - 1969-10-14; номер заявки USD 3472454 19671026; опубл. 1969-10-14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Оприскувач, який містить раму, бак для розчину хімікатів, пристрої, які подають та дозують розчин, систему трубопроводів та вентилятор з повітроводами, який відрізняється тим, що оприскувач забезпечений додатковим дозуючим бачком, розміщеним з можливістю переміщення та фіксування на вертикальній стійці; а в кожному із трубчастих корпусів розпилювачів встановлені електродвигуни, на подовжених валах яких закріплені розбризкувальна тарілка та крильчатка, причому кінцева частина корпусу розпилювача послідовно включає конфузор, дифузор та вихрову камеру, яка переходить в щілиноподібне сопло. 2 UA 85063 U 3 UA 85063 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
