Штанговий оприскувач

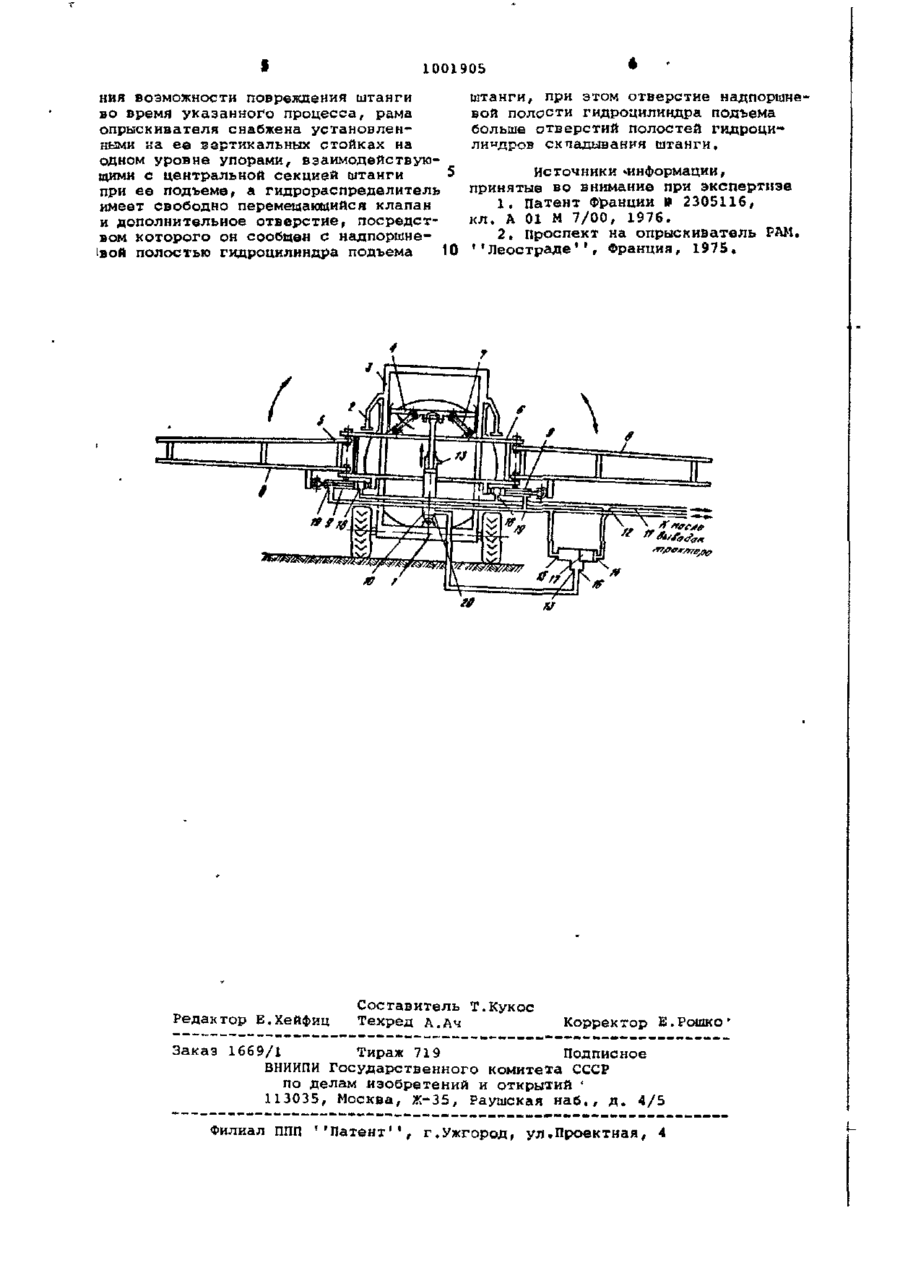

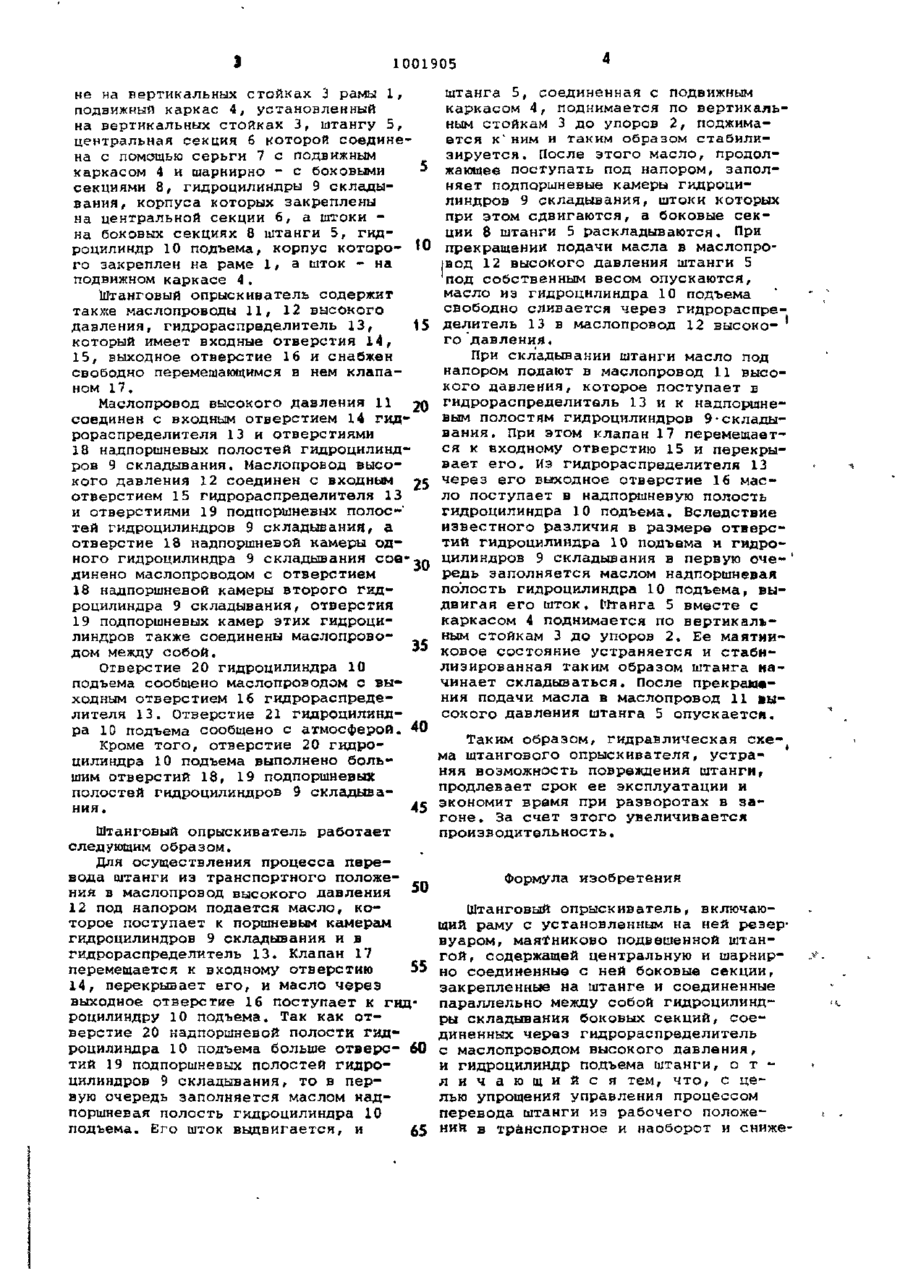

Н ИЕ Союз Советских Социалистических Республик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22)3аявлено 2 9 . 0 9 . 8 1 (21) 3342579/30-15 (51)М.Кп.э с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий А 01 М 7/00 (23) Приоритет 631.347.3 {088.8) Опубликовано 070363 Бюллетень № 9 Дата опубликования описания 07.03.83 (72) Авторы изобретения (71) Заявитель У М.И.Губарев, С.А.Мачуга, Б.М.Сербан, М.И.Удуд, Я.К.Омелюх, А.С.Бруднер, М.Р.Ройтблат Головное специализированное конструкторское бюро по машинам для химической защиты в растениеводстве (54) ШТАНГОВЫЙ ОПРЫСКИВАТЕЛЬ Изобретение относится к сельскохозяйственному машиностроению, в час* тности к машинам для химической защиты растений. Известны опрыскиватели для обработки сельскохозяйственных культур, содержащие маятниково подвешенные штанги с гидросистемой их складывания и раскладывания [II. Наиболее близким к изобретению является опрыскиватель, включающий раму с установленными ьа ней резервуаром, маятниково подвешенной штангой, содержащей центральную и шарнирно соединенные с ней боковые секции, гидроцилиндр подъема штанги, закрепленные на штанге и соединенные параллельно гидроцилиндры складывания, сообщенные посредством гидрораспределителя с маслопроводами высокого давления (2]. Вследствие того, что при складывании маятниково подвешенной штанги возможен ее перекос и повреждение при задевании концом секции за грунт, штангу поднимают высоко над землей. При этом делают вынужденную остановку опрыскивателя, т.к. нагрузки на секции движущейся перекошенной несинхронно складывающейся штанги чрез-> 10 15 20 25 30 мерно велики. Кроме того, перевод штанги из транспортного положения в рабочее и наоборот осуществляется поэтапно посредством гидрораспределителя, причем для каждой операции служит отдельная ручка управления. Цель изобретения - упрощение управления процессом перевода штанги из рабочего положения в транспортное и наоборот и устранение возможных повреждений штанги путем ее стабилизации во время указанного процесса. Цель достигается тем, что рама опрыскивателя снабжена установленными на ее вертикальных стойках на одном уровне упорами, взаимодействующими с центральной секцией штанги при ее подъеме, а гидрораспределиталь имеет свободно перемещающийся клапан и дополнительное отверстие, посредством которого он сообщен с надпоршневой полостью гидроцилиндра подъема штанги, при этом отверстие надпоршневой полости гидроцнлиндра подъема больше отверстий полостей гидроцилиндров складывания штанги. На чертеже показана схема штангового опрыскивателя. Штанговый опрыскиватель содержит раму 1 с упорами 2, закрепленными на одном уровц # 1001905 не на вертикальных стойках 3 рамы 1, подвижный каркас 4, установленный на вертикальных стойках 3, штангу 5, центральная секция 6 которой соединена с помощью серьги 7 с подвижным каркасом 4 и шарнирно - с боковыми секциями 8, гидроцилиндры 9 складывания, корпуса которых закреплены на центральной секции 6, а штоки на боковых секциях 8 штанги 5, гидроцилиндр 10 подъема, корпус которого закреплен на раме 1, а шток - на подвижном каркасе 4. Штанговый опрыскиватель содержит также маслопроводы 1 1 , 12 высокого давления, гидрораспределитель 1 3 , 15 который имеет входные отверстия 14, 15, выходное отверстие 16 и снабжен свободно перемешающимся в нем клапаном 17. Маслопровод высокого давления 11 20 соединен с входным отверстием 14 гид 1 рораспределителя 13 и отверстиями 18 надпоршневых полостей гидроцилиндров 9 складывания. Маслопровод высокого давления 12 соединен с входным 25 отверстием 15 гидрораспределителя 13 и отверстиями 19 подпоршневых полос-' тей гидроцилиндров 9 складывания, а отверстие 18 надпоршневой камеры о д ного гидроцилиндра 9 складывания сов « динено маслопроводом с отверстием 18 надпоршневой камеры второго гидроцилиндра 9 складывания, отверстия 19 подпоршневых камер этих гидроцилиндров также соединены маслопрово35 дом между собой. Отверстие 20 гидроцилиндра 10 подъема сообщено маслопроводом с выходным отверстием 16 гидрораспределителя 1 3 . Отверстие 21 гидроцилиндра 10 подъема сообщено с атмосферой. 40 Кроме т о г о , отверстие 2 0 гидроцилиндра 10 подъема выполнено большим отверстий 18, 19 подпоршневых полостей гидроцилиндров 9 складывания. 45 Штанговый опрыскиватель работает следующим образом. Для осуществления процесса п е р е вода штанги из транспортного положения в маслопровод высокого давления 50 12 под напором подается масло, к о торое поступает к поршневым камерам гидроцилиндров 9 складывания и в гидрораспределитель 1 3 . Клапан 17 перемещается к входному отверстию 55 14, перекрывает е г о , и масло через выходное отверстие 16 поступает к гид роцилиндру 10 подъема. Так как о т верстие 20 надпоршневой полости гидроцилиндра 10 подъема больше о т в е р с - 60 тий 19 подпоршневых полостей гидроцилиндров 9 складывания, то в первую очередь заполняется маслом надпоршневая полость гидроцилиндра 10 подъема. Его шток выдвигается, и 65 штанга 5, соединенная с подвижным каркасом 4, поднимается по вертикальным стойкам 3 до упоров 2, поджимается к'ним и таким образом стабилиз и р у е т с я . После этого масло, продолжающее поступать под напором, заполняет подпоршневые камеры гидроцилиндров 9 складывания, штоки которых при этом сдвигаются, а боковые с е к ции 8 штанги 5 раскладываются. При прекращении подачи масла в маслопро|вод 12 высокого давления штанги 5 'под собственным весом опускаются, масло из гидроцилиндра 10 подъема свободно сливается через гидрораспределитель 13 в маслопровод 12 высоко- ' го давления. При складывании штанги масло под напором полают в маслопровод 11 высокого давления, которое поступает в гидрораспределитель 13 и к надпоршневым полостям гидроцилиндров 9 складывания, при этом клапан 17 перемещается к входному отверстию 15 и перекрывает е г о . Из гидрораспределителя 13 через его выходное отверстие 16 масло поступает в надпоршневую полость гидроцилиндра 10 подъема. Вследствие известного различия в размере о т в е р с тий гидроцилиндра 10 подъема и гидроцилиндров 9 складывания в первую очередь заполняется маслом надпоршневая полость гидроцилиндра 10 подъема, выдвигая его шток. Штанга 5 вместе с каркасом 4 поднимается по в е р т и к а л ь ным стойкам 3 до упоров 2. Ее маятниковое состояние устраняется и с т а б и лизированная таким образом штанга начинает складываться. После прекращения подачи масла в маслопровод 11 высокого давления штанга 5 о п у с к а е т с я . Таким образом, гидравлическая с х е ма штангового опрыскивателя, у с т р а няя возможность повреждения штанги, продлевает срок ее эксплуатации и экономит время при разворотах в з а г о н е . За счет э т о г о увеличивается производительность. Формула изобретения Штанговый опрыскиватель, включающий раму с установленным на ней резервуаром, маятниково подвешенной штанг о й , содержащей центральную и шарнирно соединенные с ней боковые секции, закрепленные на штанге и соединенные параллельно между собой гидроцилиндры складывания боковых секций, с о е диненных через гидрораспределитель с маслопроводом высокого давления, и гидроцилиндр подъема штанги, о т л и ч а ю щ и й с я тем, ч т о , с целью упрощения управления процессом перевода штанги из рабочего положения в транспортное и наоборот и сниже 100190S ния возможности повреждения штанги во время указанного процесса, рана опрыскивателя снабжена установленными на ее вертикальных стойках на одном уровне упорами, взаимодействующими с центральной секцией штанги 5 при ее подъеме, а гидрораспределитель имеет свободно перемещающийся клапан и дополнительное отверстие, посредством которого он сообщен с надпоршнеівой полостью гидроцилиндра подъема 10 Редактор Е.Хейфиц штанги, при этом отверстие надпоршне' вой полости гидроцилиндра подъема больше отверстий полостей гидроцилнмдров складывания штанги, Источники -информации, принятые во внимание при экспертизе 1. Патент Франции № 2305116, кл. А 01 М 7/00, 1976. 2, Проспект на опрыскиватель РАМ. 1 'Леостраде'', Франция, 1975. Составитель Т.Кукос Техред А.дч Корректор Е.Рошко Заказ 1669/1 Тираж 719 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ' 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ппп " П а т е н т 1 1 , г.Ужгород, ул.Проектная, 4
