Оприскувач для хімічної обробки садовогородніх рослин

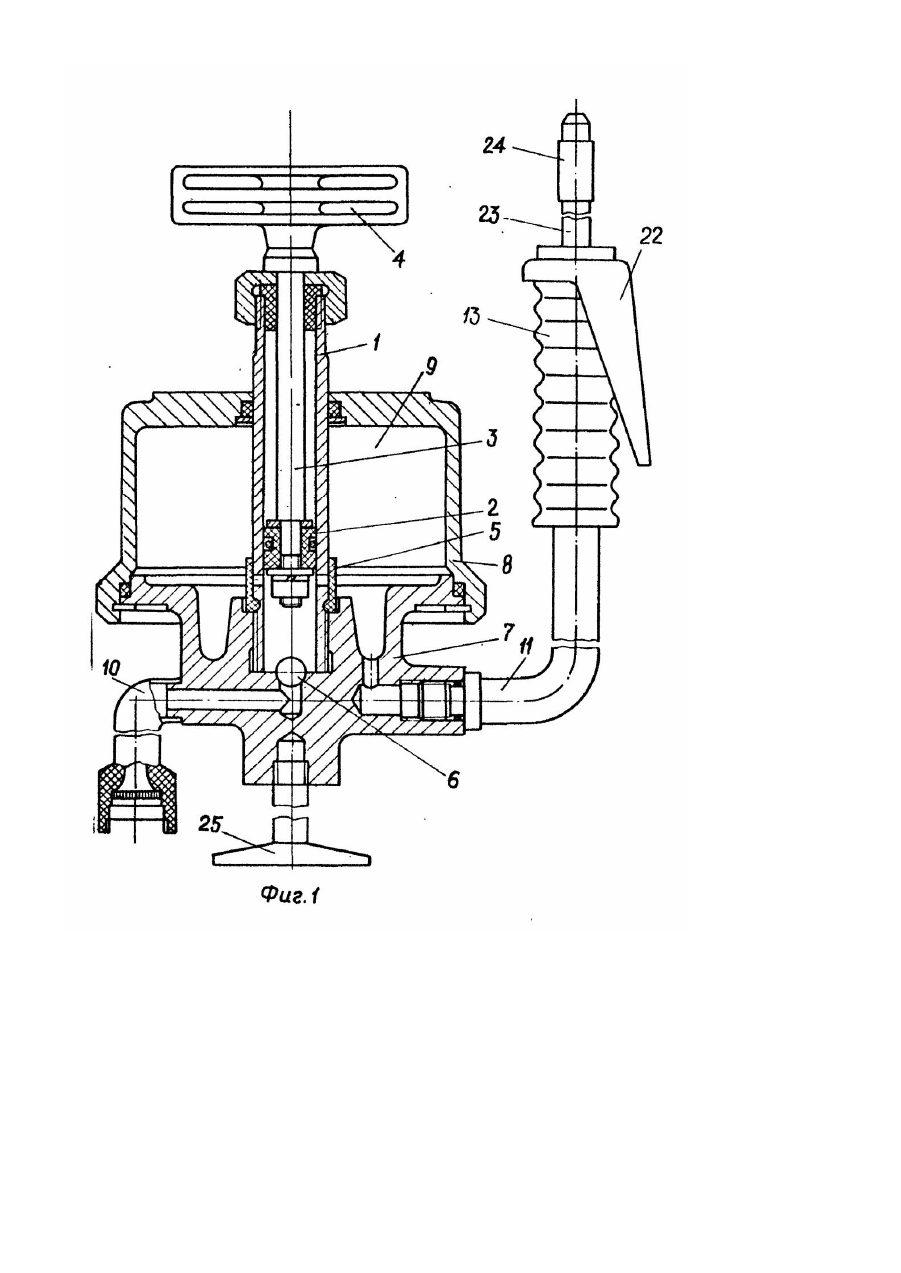

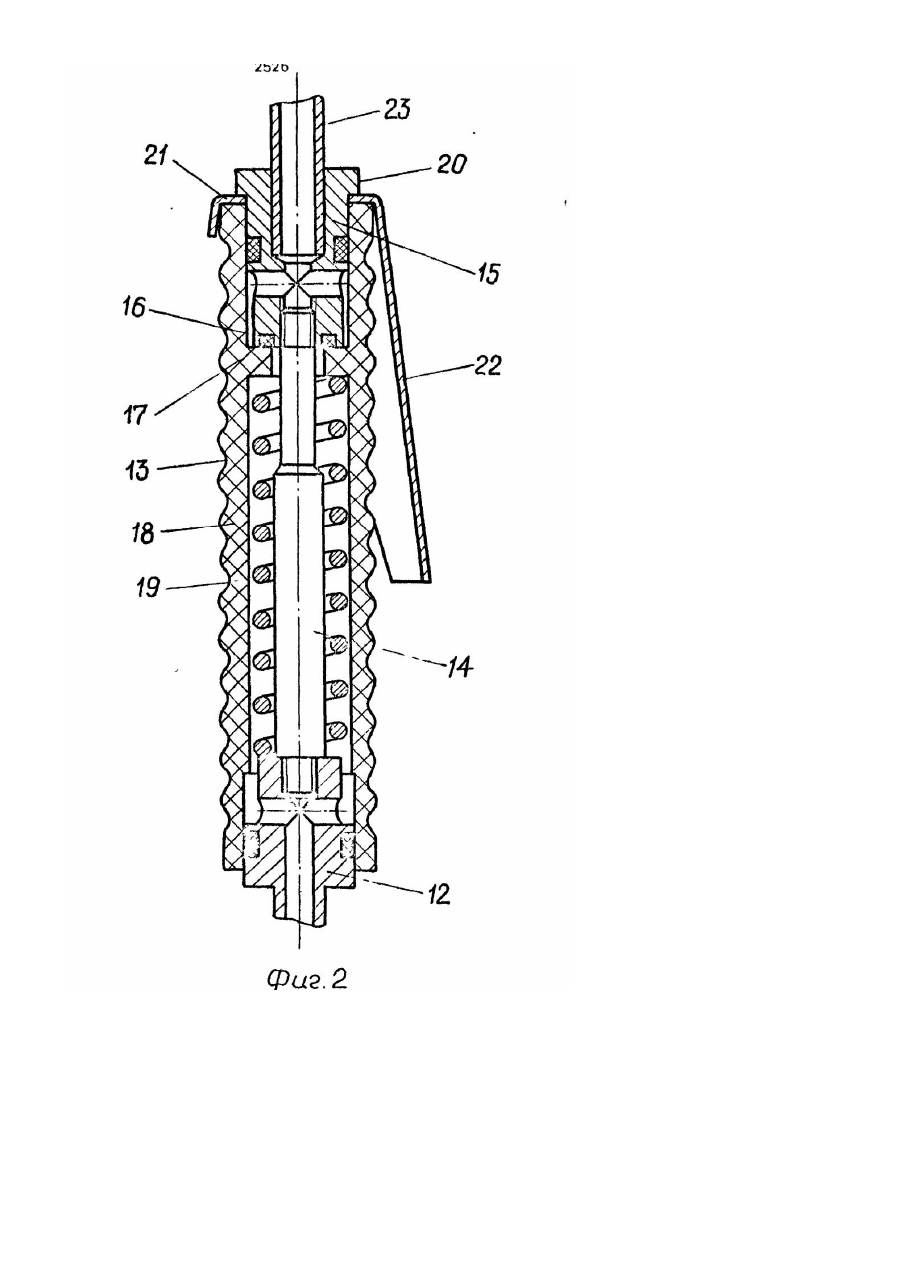

Изобретение относится к устройствам общего назначения для распыления и нанесения жидкостей и предназначено для химической обработки садово-огородных растений. Известен опрыскиватель, содержащий цилиндр с обратными всасывающим и нагнетательным клапанами, воздушн ую камеру (аккумулятивный объем), шток-плунжер, связанный с рукояткой. шланг с приемнофильтрующим углом, а также нагнетательный шланг с распиливающим углом (1), Недостатком известного устройства является отсутствие запорного устройства между распылителем и аккумулятивным объемом, что приводит к излишнему расходу. В основу изобретения поставлена задача усовершенствования опрыскивателя для химической обработки садово-огородных растений путем обеспечения прерывания жидкостного потока, идущего от аккумулятивного объема к распылителю для дозированного расхода химических веществ, что позволит снизить последний и, в результате, улучшить экологию почвы. Поставленная задача решается тем, что предложен опрыскиватель для химической обработки садовоогородных растений, содержащий цилиндр с обратным всасывающим и нагнетательным клапанами, смонтированный на подставке, воздушную камеру, сообщенную с полостью цилиндра, шток -плунжер, связанный с рукояткой, шланг с приемнофильтрующим углом, нагнетательный шланг с разливающим углом, который, согласно изобретению, снабжен краном управления, смонтированным посредством входного и выходного штуцеров на нагнетательном шланге перед распыливающим устройством и имеющим рычаг управления, а . также цилиндрический с внутренним кольцевым выступом корпуса, в котором с возможностью осевого перемещения размещена подпружиненная ось, жестко соединенная с входным и выходным штуцерами, при этом торец выходного штуцера и кольцевой выступ с установленным на нем уплотнительным элементом образуют клапанную систему, рычаг управления которой своим торцом расположен между буртиком на выходном штуцере и корпусом крана управления. Сущность изобретения поясняется чертежами, где; на фиг. 1 изображен общий вид устройства; на фиг. 2 - кран управления, разрез. Опрыскиватель содержит клапанно-плунжерный механизм, включающий в себя цилиндр 1, в котором расположен шток-плунжер, состоящий из плунжера 2, жестко связанного со штоком 3, на конце которого имеется рукоятка 4. На наружной поверхности цилиндра 1 расположен резиновый нагнетательный клапан 5, роль обратного всасывающего клапана выполняет шарик 6. Цилиндр 1 установлен на корпусе 7, который совместно с воздушной камерой 8 образует аккумулятивный объем 9. С одной стороны корпуса подсоединен всасывающий шланг 10 с приемно-фильтрующим углом, с другой стороны - нагнетательный шланг 11, второй конец которого закреплен на входном штуцере 12 (см, фиг. 2) корпуса крана управления 13. Штуцер 12 посредством оси 14 жестко соединен с выходным штуцером 15. На внутреннем торце штуцера 15 расположен уплотнительный элемент в виде упругого седла 16, которое взаимодействует с кольцевым выступом 17, выполненным на корпусе 18 краноуправления 13. Пружина 19 служит для прижатия упругого седла 16 к кольцевому выступу 17. Снаружи на выходном штуцере 15 имеется буртик 20. Между этим буртиком и торцом корпуса крана управления 18 расположен торец 21 рычага управления 22. К выходному штуцеру 15 крана управления 13 прикреплена удлинительная трубка 23,на конце которой расположено распыливающее устройство 24. Уплотнение подвижных и неподвижных соединений достигается с помощью резиновых колец круглого сечения. Подставка 25 служит для удобства работы с опрыскивателем. Работает опрыскиватель следующим образом. При перемещении рукоятки 4, и, следовательно, плунжера 2 вверх происходит всасывание химического раствора из емкости и подача его по шлангу с приемно-фильтрующим углом 10 в полость цилиндра 1. Всасывающий шариковый клапан 6 не препятствуе т всасыванию жидкости. При движении рукоятки 4 вниз жидкость плунжером 2 из полости цилиндра 1 вытесняется через отверстие и выпускной клапан 5 в аккумулятивный объем 9 воздушной камеры 8. По мере качаний происходит накопление жидкости в объеме 9. При этом воздух, который до этого находился в камере 8, сжимается, благодаря чему создается давление в нагнетательном шланге 11. Для опрыскивания необходимо нажать на рычаг управления 22 крана управления 18. При этом торец 21 рычага 22 повернется, что приведет к перемещению наружу вы ходного штуцера 15, в результате чего уплотнительный элемент 16 отойдет от внутреннего кольцевого выступа 17 корпуса и жидкость из нагнетательного шланга 11 под давлением поступит по удлинительной трубке 23 к распыливающему устройству 24. Прекращение подачи жидкости к распадающему устройству достигается путем отпускания рычага управления 22. При этом выходной штуцер 15 под действием пружины 19 возвращается в исходное положение, при котором уплотнительный элемент 16 садится на кольцевой выступ 17 и поток жидкости прекращается. Повышение качества обработки растений позволяет свести к минимуму расход химических веществ, что улучшает экологию почвы.
