Багатоканальний елемент

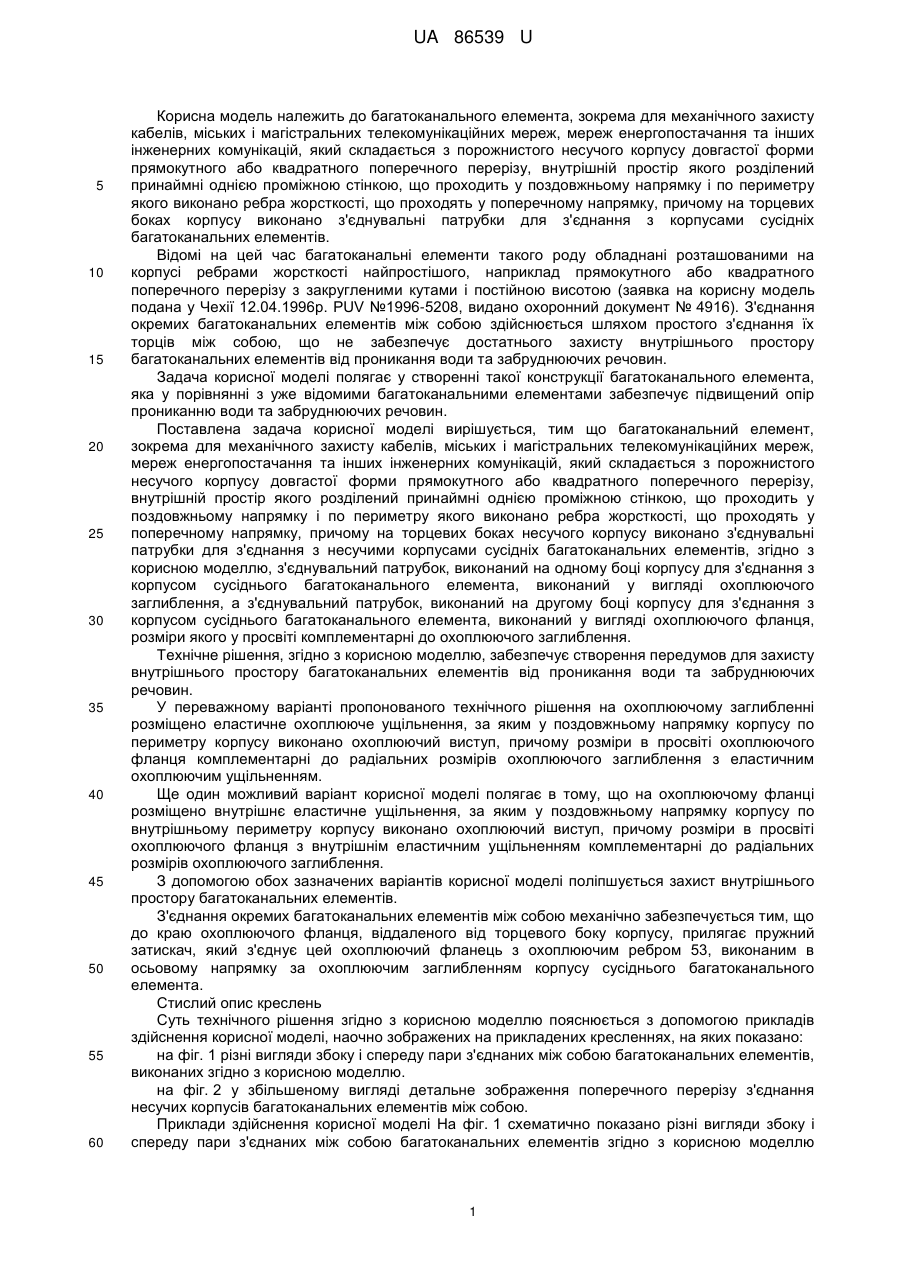

Реферат: Багатоканальний елемент містить порожнистий корпус довгастої форми з прямокутним або квадратним поперечним перерізом, внутрішній простір якого розділений принаймні однією проміжною стінкою, ребра жорсткості, що проходять у поперечному напрямку. При цьому на торцевих боках корпусу виконано з'єднувальні патрубки для з'єднання з корпусами сусідніх багатоканальних елементів. З′єднувальний патрубок, виконаний на одному боці корпусу для з'єднання з корпусом сусіднього багатоканального елемента, виконаний у вигляді охоплюючого заглиблення, а патрубок, виконаний на другому боці корпусу для з'єднання з корпусом сусіднього багатоканального елемента, виконаний у вигляді охоплюючого фланця. UA 86539 U (33) Код держави-учасниці CZ UA 86539 U UA 86539 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до багатоканального елемента, зокрема для механічного захисту кабелів, міських і магістральних телекомунікаційних мереж, мереж енергопостачання та інших інженерних комунікацій, який складається з порожнистого несучого корпусу довгастої форми прямокутного або квадратного поперечного перерізу, внутрішній простір якого розділений принаймні однією проміжною стінкою, що проходить у поздовжньому напрямку і по периметру якого виконано ребра жорсткості, що проходять у поперечному напрямку, причому на торцевих боках корпусу виконано з'єднувальні патрубки для з'єднання з корпусами сусідніх багатоканальних елементів. Відомі на цей час багатоканальні елементи такого роду обладнані розташованими на корпусі ребрами жорсткості найпростішого, наприклад прямокутного або квадратного поперечного перерізу з закругленими кутами і постійною висотою (заявка на корисну модель подана у Чехії 12.04.1996р. PUV №1996-5208, видано охоронний документ № 4916). З'єднання окремих багатоканальних елементів між собою здійснюється шляхом простого з'єднання їх торців між собою, що не забезпечує достатнього захисту внутрішнього простору багатоканальних елементів від проникання води та забруднюючих речовин. Задача корисної моделі полягає у створенні такої конструкції багатоканального елемента, яка у порівнянні з уже відомими багатоканальними елементами забезпечує підвищений опір прониканню води та забруднюючих речовин. Поставлена задача корисної моделі вирішується, тим що багатоканальний елемент, зокрема для механічного захисту кабелів, міських і магістральних телекомунікаційних мереж, мереж енергопостачання та інших інженерних комунікацій, який складається з порожнистого несучого корпусу довгастої форми прямокутного або квадратного поперечного перерізу, внутрішній простір якого розділений принаймні однією проміжною стінкою, що проходить у поздовжньому напрямку і по периметру якого виконано ребра жорсткості, що проходять у поперечному напрямку, причому на торцевих боках несучого корпусу виконано з'єднувальні патрубки для з'єднання з несучими корпусами сусідніх багатоканальних елементів, згідно з корисною моделлю, з'єднувальний патрубок, виконаний на одному боці корпусу для з'єднання з корпусом сусіднього багатоканального елемента, виконаний у вигляді охоплюючого заглиблення, а з'єднувальний патрубок, виконаний на другому боці корпусу для з'єднання з корпусом сусіднього багатоканального елемента, виконаний у вигляді охоплюючого фланця, розміри якого у просвіті комплементарні до охоплюючого заглиблення. Технічне рішення, згідно з корисною моделлю, забезпечує створення передумов для захисту внутрішнього простору багатоканальних елементів від проникання води та забруднюючих речовин. У переважному варіанті пропонованого технічного рішення на охоплюючому заглибленні розміщено еластичне охоплююче ущільнення, за яким у поздовжньому напрямку корпусу по периметру корпусу виконано охоплюючий виступ, причому розміри в просвіті охоплюючого фланця комплементарні до радіальних розмірів охоплюючого заглиблення з еластичним охоплюючим ущільненням. Ще один можливий варіант корисної моделі полягає в тому, що на охоплюючому фланці розміщено внутрішнє еластичне ущільнення, за яким у поздовжньому напрямку корпусу по внутрішньому периметру корпусу виконано охоплюючий виступ, причому розміри в просвіті охоплюючого фланця з внутрішнім еластичним ущільненням комплементарні до радіальних розмірів охоплюючого заглиблення. З допомогою обох зазначених варіантів корисної моделі поліпшується захист внутрішнього простору багатоканальних елементів. З'єднання окремих багатоканальних елементів між собою механічно забезпечується тим, що до краю охоплюючого фланця, віддаленого від торцевого боку корпусу, прилягає пружний затискач, який з'єднує цей охоплюючий фланець з охоплюючим ребром 53, виконаним в осьовому напрямку за охоплюючим заглибленням корпусу сусіднього багатоканального елемента. Стислий опис креслень Суть технічного рішення згідно з корисною моделлю пояснюється з допомогою прикладів здійснення корисної моделі, наочно зображених на прикладених кресленнях, на яких показано: на фіг. 1 різні вигляди збоку і спереду пари з'єднаних між собою багатоканальних елементів, виконаних згідно з корисною моделлю. на фіг. 2 у збільшеному вигляді детальне зображення поперечного перерізу з'єднання несучих корпусів багатоканальних елементів між собою. Приклади здійснення корисної моделі На фіг. 1 схематично показано різні вигляди збоку і спереду пари з'єднаних між собою багатоканальних елементів згідно з корисною моделлю 1 UA 86539 U 5 10 15 20 25 30 кожний з яких складається з корпусу 1 у вигляді порожнистої призми або прямокутного паралелепіпеда, виготовленого з поліетилену високої щільності (ПВЩ). Внутрішній простір кожного корпусу 1 розділений принаймні однією проміжною стінкою 2, що проходить у поздовжньому напрямку. В зображеному на кресленні у прикладі здійснення корисної моделі передбачено чотири розташовані одна під одною під прямим кутом проміжні стінки 2, якими внутрішній простір корпусу 1 розділений на дев'ять канальних камер 4. Само собою розуміється, однак, що в межах технічного рішення згідно з корисною моделлю можливі приклади виконання і з іншою кількістю таких канальних камер 4. По периметру кожного корпусу 1 виконано як одне ціле з цими корпусами 1 ребра жорсткості 3, які проходять по всьому периметру у площині, орієнтованій перпендикулярно до поздовжньої осі. Ці ребра жорсткості 3 повинні створювати додатковий захист корпусу 1 від механічного ушкодження. На фіг. 1 показано, крім того, охоплюючий фланець 6, який виконаний на нижньому кінці верхнього корпусу 1 і вставлений у не показане тут заглиблення 5 нижнього корпусу 1, як це видно на фіг. 2. На фіг. 1 і детально на фіг. 2 показано також, що до віддаленого від торця корпусу 1 краю охоплюючого фланця 6 прилягає пружний затискач 7 у вигляді попередньо натягнутої скоби, який з'єднує цей охоплюючий фланець 6 з охоплюючим заглибленням 5 корпусу 1 багатоканального елемента. На фіг. 2 у збільшеному вигляді зображено поздовжній розріз з'єднання сусідніх корпусів 1. Крім того, на цьому розрізі видно, що на охоплюючому заглибленні 5 розміщене еластичне охоплююче ущільнення 51, за яким у поздовжньому напрямку корпусу 1 передбачено охоплюючий виступ 52, який виконано по периметру корпусу 1, причому розміри у просвіті охоплюючого фланця 6 комплементарні до радіальних розмірів охоплюючого заглиблення 5 з еластичним охоплюючим ущільненням 51. Завдяки охоплюючому ущільненню 51 і пружним затискачам 7 забезпечується надійний захист від проникнення води та забруднюючих речовин. Багатоканальні елементи згідно з корисною моделлю призначені насамперед для спорудження кабельних фідерів для прокладки під землею інженерних мереж зв'язку, енергетичних та інших видів інженерних комунікацій у випадках, коли до захисту внутрішнього простору цих багатоканальних елементів від проникання води та забруднюючих речовин ставляться підвищені вимоги і коли у майбутньому передбачається створення або відновлення інженерних комунікацій без виконання великих об'ємів земляних робіт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Багатоканальний елемент, зокрема для механічного захисту кабелів, міських і магістральних телекомунікаційних мереж, мереж енергопостачання та інших інженерних комунікацій, який складається з порожнистого корпусу (1) довгастої форми з прямокутним або квадратним поперечним перерізом, внутрішній простір якого розділений принаймні однією проміжною стінкою, що проходить у поздовжньому напрямку, і по периметру якого виконані ребра жорсткості (3), що проходять у поперечному напрямку, причому на торцевих боках корпусу (1) виконано з'єднувальні патрубки для з'єднання з корпусами (1) сусідніх багатоканальних елементів, який відрізняється тим, що з'єднувальний патрубок, виконаний на одному боці корпусу (1) для з'єднання з корпусом (1) сусіднього багатоканального елемента, виконаний у вигляді охоплюючого заглиблення (5), а патрубок, виконаний на другому боці корпусу (1) для з'єднання з корпусом (1) сусіднього багатоканального елемента, виконаний у вигляді охоплюючого фланця (6), розміри якого у просвіті комплементарні до охоплюючого заглиблення (5). 2. Багатоканальний елемент за п. 1, який відрізняється тим, що на охоплюючому заглибленні (5) розміщено еластичне охоплююче ущільнення (51), за яким у поздовжньому напрямку корпусу (1) по периметру корпусу (1) виконано охоплюючий виступ (52), причому розміри в просвіті охоплюючого фланця (6) комплементарні до радіальних розмірів охоплюючого заглиблення (5) з еластичним охоплюючим ущільненням (51). 3. Багатоканальний елемент за п. 1, який відрізняється тим, що в охоплюючому фланці (6) розміщено внутрішнє еластичне охоплююче ущільнення (51), за яким у поздовжньому напрямку корпусу (1) по внутрішньому периметру корпусу (1) виконано охоплюючий виступ (52), причому розміри в просвіті охоплюючого фланця (6) з внутрішнім еластичним ущільненням (51) комплементарні до радіальних розмірів охоплюючого заглиблення (5). 4. Багатоканальний елемент за будь-яким з пп. 1-3, який відрізняється тим, що до віддаленого від торцевого боку корпусу (1) краю охоплюючого фланця (6) прилягає пружний затискач (7), 2 UA 86539 U який з'єднує цей охоплюючий фланець (6) з охоплюючим ребром (53), виконаним в осьовому напрямку за охоплюючим заглибленням (5) корпусу (1) сусіднього багатоканального елемента. 3 UA 86539 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
