Прес для виготовлення пелет із плоскою матрицею і котками

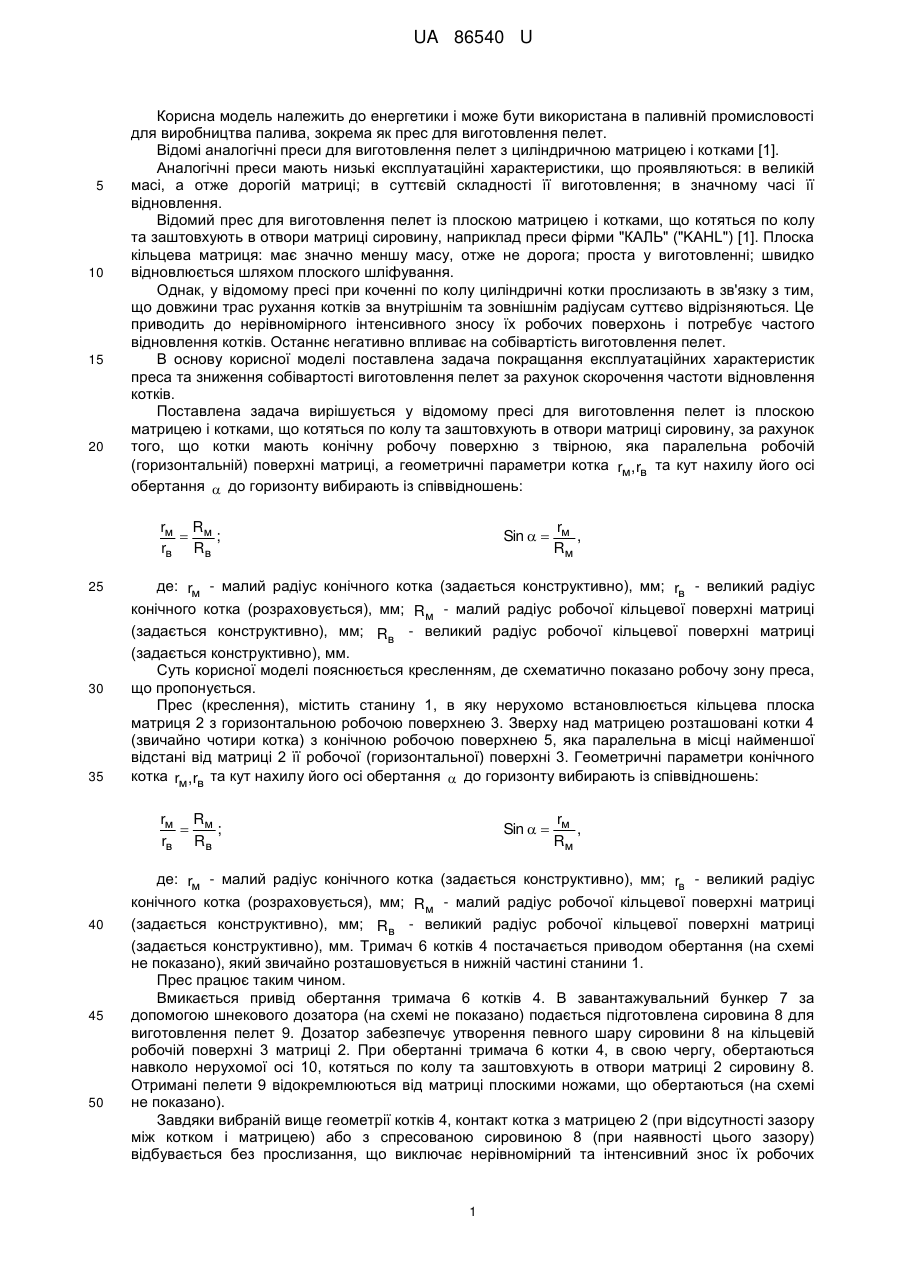

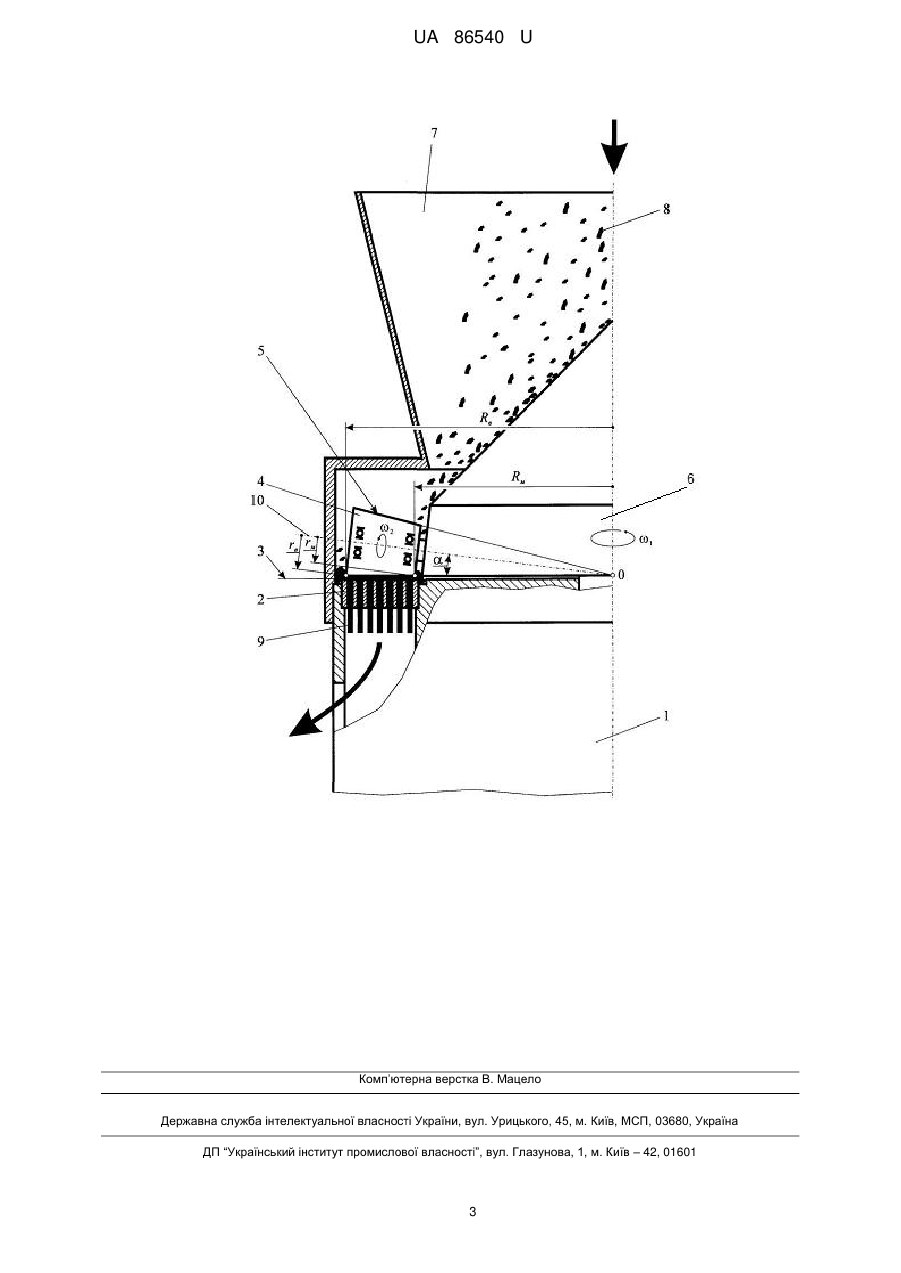

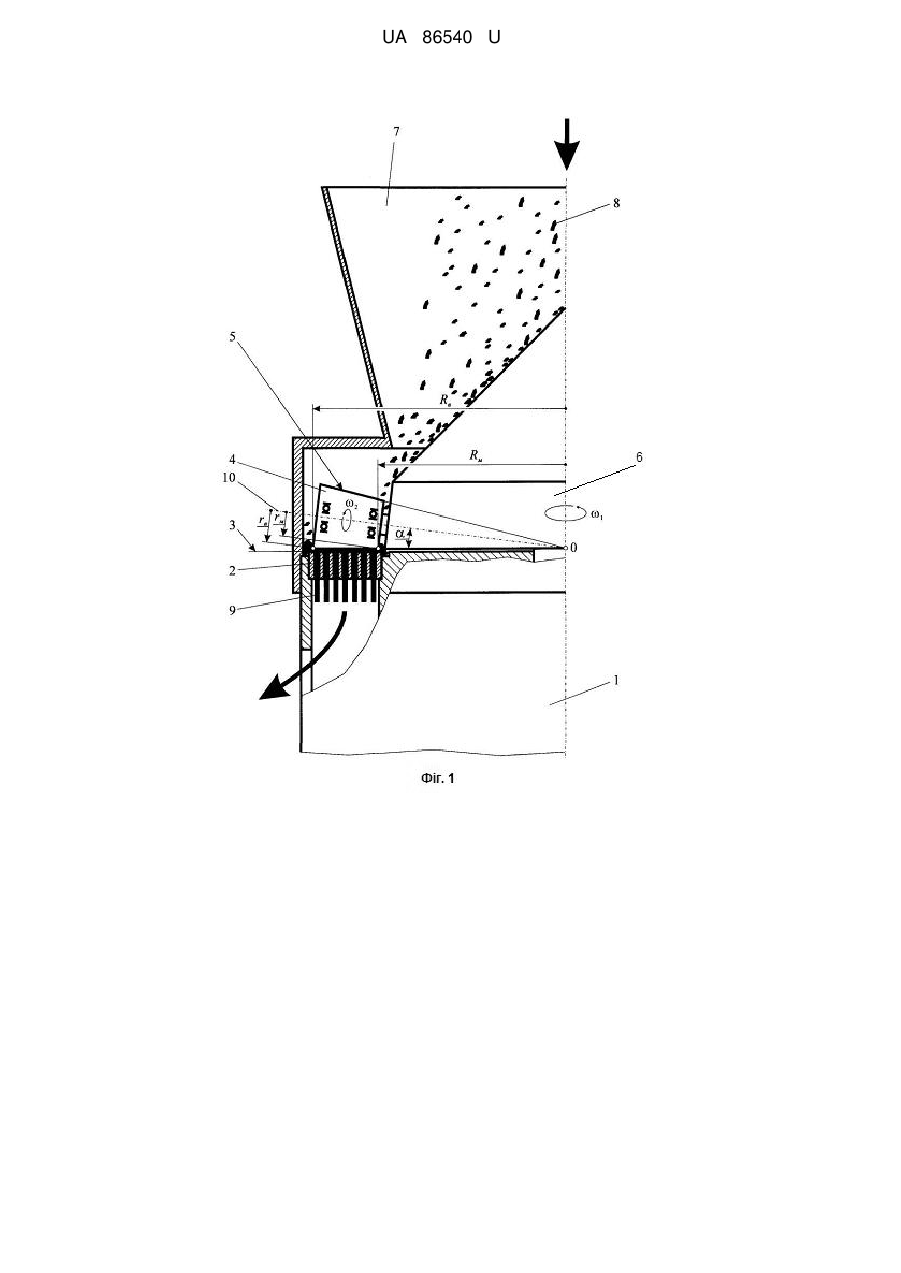

Реферат: UA 86540 U UA 86540 U 5 10 15 20 Корисна модель належить до енергетики і може бути використана в паливній промисловості для виробництва палива, зокрема як прес для виготовлення пелет. Відомі аналогічні преси для виготовлення пелет з циліндричною матрицею і котками [1]. Аналогічні преси мають низькі експлуатаційні характеристики, що проявляються: в великій масі, а отже дорогій матриці; в суттєвій складності її виготовлення; в значному часі її відновлення. Відомий прес для виготовлення пелет із плоскою матрицею і котками, що котяться по колу та заштовхують в отвори матриці сировину, наприклад преси фірми "КАЛЬ" ("KAHL") [1]. Плоска кільцева матриця: має значно меншу масу, отже не дорога; проста у виготовленні; швидко відновлюється шляхом плоского шліфування. Однак, у відомому пресі при коченні по колу циліндричні котки прослизають в зв'язку з тим, що довжини трас рухання котків за внутрішнім та зовнішнім радіусам суттєво відрізняються. Це приводить до нерівномірного інтенсивного зносу їх робочих поверхонь і потребує частого відновлення котків. Останнє негативно впливає на собівартість виготовлення пелет. В основу корисної моделі поставлена задача покращання експлуатаційних характеристик преса та зниження собівартості виготовлення пелет за рахунок скорочення частоти відновлення котків. Поставлена задача вирішується у відомому пресі для виготовлення пелет із плоскою матрицею і котками, що котяться по колу та заштовхують в отвори матриці сировину, за рахунок того, що котки мають конічну робочу поверхню з твірною, яка паралельна робочій (горизонтальній) поверхні матриці, а геометричні параметри котка rм , rв та кут нахилу його осі обертання  до горизонту вибирають із співвідношень: rм Rм  ; rв Rв 25 30 35 Sin   rм , Rм де: rм - малий радіус конічного котка (задається конструктивно), мм; rв - великий радіус конічного котка (розраховується), мм; Rм - малий радіус робочої кільцевої поверхні матриці (задається конструктивно), мм; Rв - великий радіус робочої кільцевої поверхні матриці (задається конструктивно), мм. Суть корисної моделі пояснюється кресленням, де схематично показано робочу зону преса, що пропонується. Прес (креслення), містить станину 1, в яку нерухомо встановлюється кільцева плоска матриця 2 з горизонтальною робочою поверхнею 3. Зверху над матрицею розташовані котки 4 (звичайно чотири котка) з конічною робочою поверхнею 5, яка паралельна в місці найменшої відстані від матриці 2 її робочої (горизонтальної) поверхні 3. Геометричні параметри конічного котка rм , rв та кут нахилу його осі обертання  до горизонту вибирають із співвідношень: rм Rм  ; rв Rв Sin   rм , Rм де: rм - малий радіус конічного котка (задається конструктивно), мм; rв - великий радіус конічного котка (розраховується), мм; Rм - малий радіус робочої кільцевої поверхні матриці 40 45 50 (задається конструктивно), мм; Rв - великий радіус робочої кільцевої поверхні матриці (задається конструктивно), мм. Тримач 6 котків 4 постачається приводом обертання (на схемі не показано), який звичайно розташовується в нижній частині станини 1. Прес працює таким чином. Вмикається привід обертання тримача 6 котків 4. В завантажувальний бункер 7 за допомогою шнекового дозатора (на схемі не показано) подається підготовлена сировина 8 для виготовлення пелет 9. Дозатор забезпечує утворення певного шару сировини 8 на кільцевій робочій поверхні 3 матриці 2. При обертанні тримача 6 котки 4, в свою чергу, обертаються навколо нерухомої осі 10, котяться по колу та заштовхують в отвори матриці 2 сировину 8. Отримані пелети 9 відокремлюються від матриці плоскими ножами, що обертаються (на схемі не показано). Завдяки вибраній вище геометрії котків 4, контакт котка з матрицею 2 (при відсутності зазору між котком і матрицею) або з спресованою сировиною 8 (при наявності цього зазору) відбувається без прослизання, що виключає нерівномірний та інтенсивний знос їх робочих 1 UA 86540 U 5 поверхонь і не потребує частого відновлення котків 4. Останнє позитивно впливає на собівартість виготовлення пелет 9. Використання пресу, що пропонується, порівняно з відомим, покращує експлуатаційні характеристики та знижує собівартість виготовлення пелет на 10…15 % за рахунок скорочення частоти відновлення котків. Джерело інформації: 1. Internet-інформація www.uk.ua / oborudovanie 9-3, html. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Прес для виготовлення пелет із плоскою матрицею і котками, що котяться по колу та заштовхують в отвори матриці сировину, який відрізняється тим, що котки мають конічну робочу поверхню з твірною, яка паралельна робочій (горизонтальній) поверхні матриці, а геометричні параметри котка rм , rв та кут нахилу його осі обертання  до горизонту вибирають із співвідношень: rм Rм  ; rв Rв 20 Sin   rм , Rм де: rм - малий радіус конічного котка (задається конструктивно), мм; rв - великий радіус конічного котка (розраховується), мм; Rм - малий радіус робочої кільцевої поверхні матриці (задається конструктивно), мм; Rв - великий радіус робочої кільцевої поверхні матриці (задається конструктивно), мм. 2 UA 86540 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
