Покриття берегів водних об’єктів

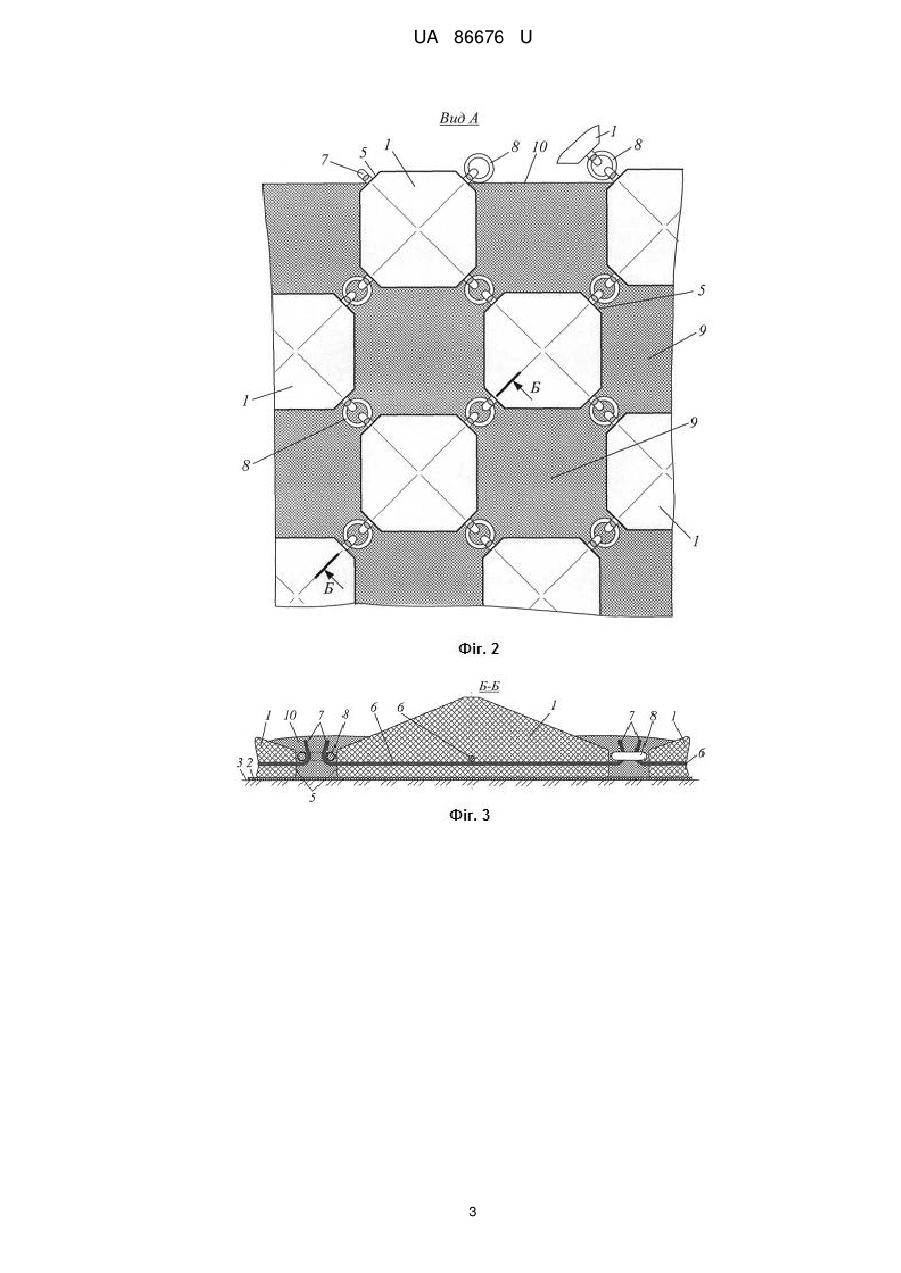

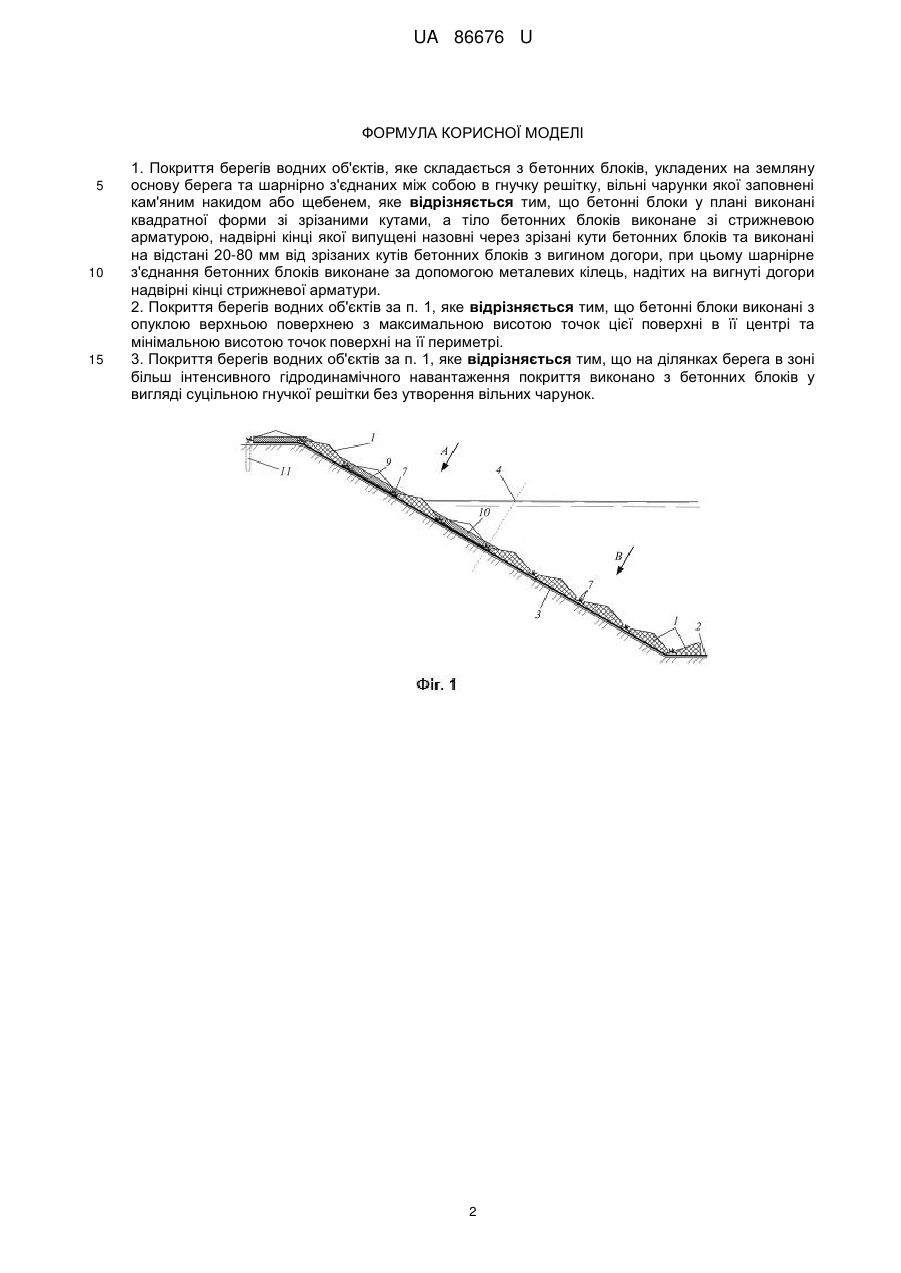

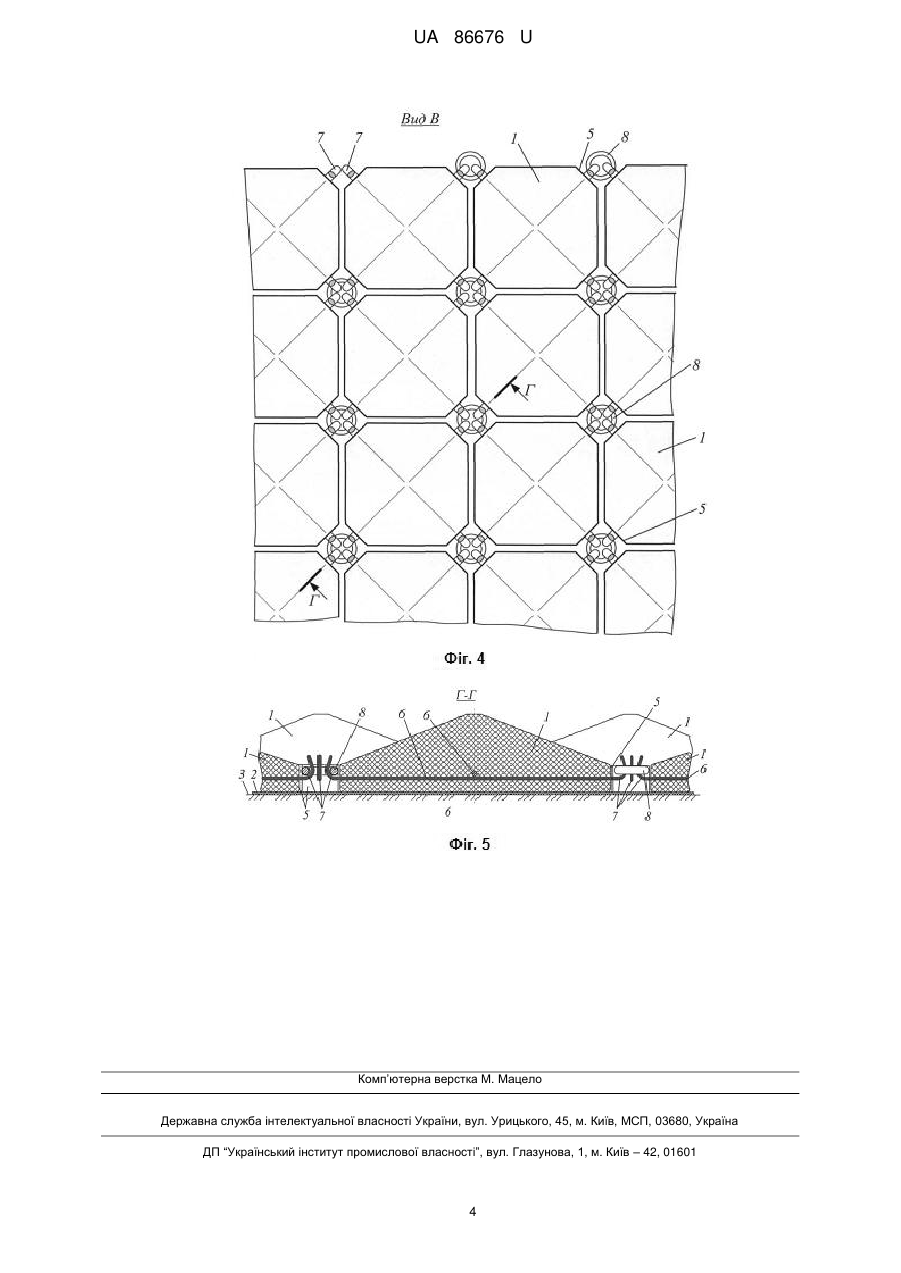

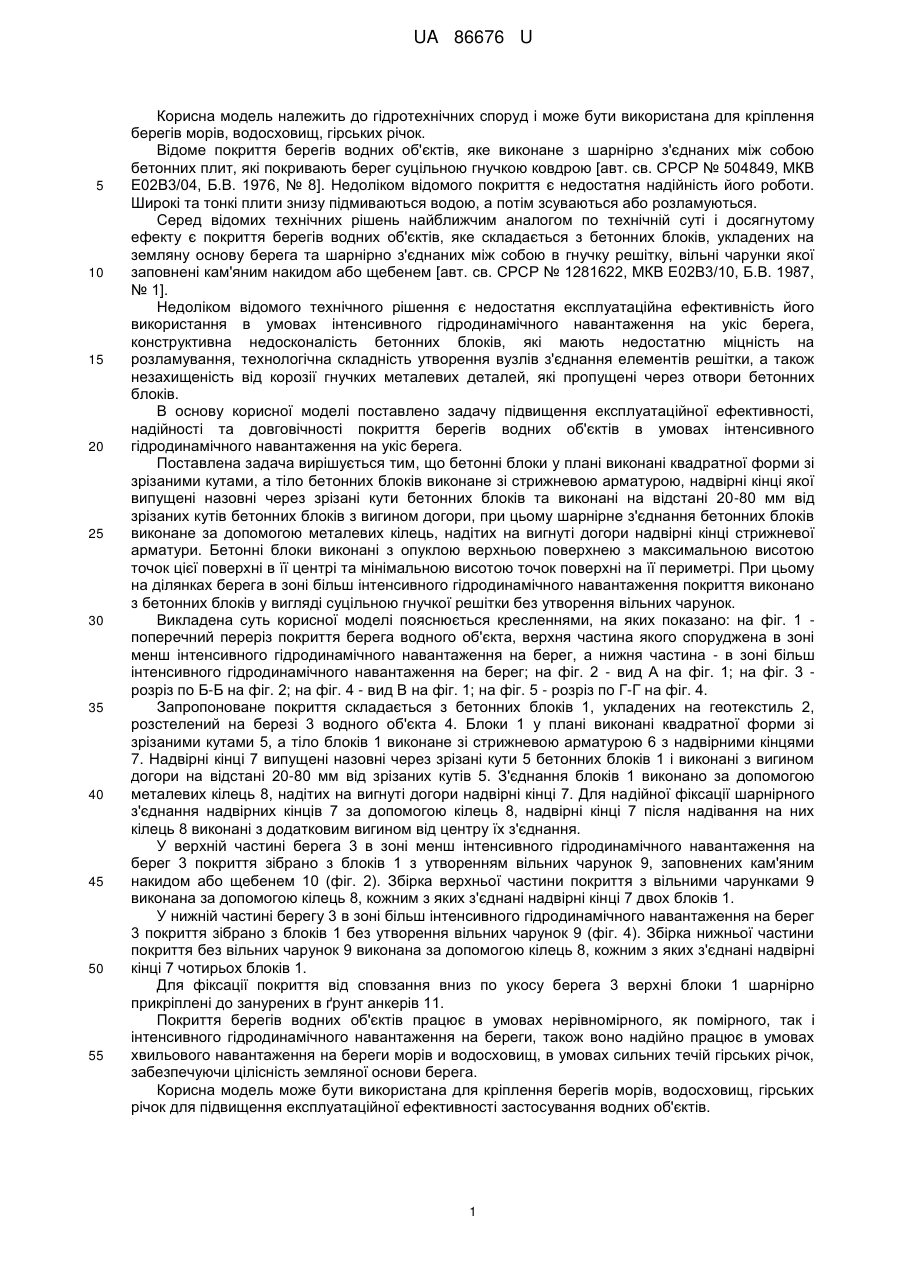

Реферат: Покриття берегів водних об'єктів складається з бетонних блоків, укладених на земляну основу берега та шарнірно з'єднаних між собою в гнучку решітку, вільні чарунки якої заповнені кам'яним накидом або щебенем. Бетонні блоки у плані виконані квадратної форми зі зрізаними кутами, а тіло бетонних блоків виконане зі стрижневою арматурою, надвірні кінці якої випущені назовні через зрізані кути бетонних блоків та виконані на відстані 20-80 мм від зрізаних кутів бетонних блоків з вигином догори. Шарнірне з'єднання бетонних блоків виконане за допомогою металевих кілець, надітих на вигнуті догори надвірні кінці стрижневої арматури. UA 86676 U (12) UA 86676 U UA 86676 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до гідротехнічних споруд і може бути використана для кріплення берегів морів, водосховищ, гірських річок. Відоме покриття берегів водних об'єктів, яке виконане з шарнірно з'єднаних між собою бетонних плит, які покривають берег суцільною гнучкою ковдрою [авт. св. СРСР № 504849, МКВ Е02В3/04, Б.В. 1976, № 8]. Недоліком відомого покриття є недостатня надійність його роботи. Широкі та тонкі плити знизу підмиваються водою, а потім зсуваються або розламуються. Серед відомих технічних рішень найближчим аналогом по технічній суті і досягнутому ефекту є покриття берегів водних об'єктів, яке складається з бетонних блоків, укладених на земляну основу берега та шарнірно з'єднаних між собою в гнучку решітку, вільні чарунки якої заповнені кам'яним накидом або щебенем [авт. св. СРСР № 1281622, МКВ Е02В3/10, Б.В. 1987, № 1]. Недоліком відомого технічного рішення є недостатня експлуатаційна ефективність його використання в умовах інтенсивного гідродинамічного навантаження на укіс берега, конструктивна недосконалість бетонних блоків, які мають недостатню міцність на розламування, технологічна складність утворення вузлів з'єднання елементів решітки, а також незахищеність від корозії гнучких металевих деталей, які пропущені через отвори бетонних блоків. В основу корисної моделі поставлено задачу підвищення експлуатаційної ефективності, надійності та довговічності покриття берегів водних об'єктів в умовах інтенсивного гідродинамічного навантаження на укіс берега. Поставлена задача вирішується тим, що бетонні блоки у плані виконані квадратної форми зі зрізаними кутами, а тіло бетонних блоків виконане зі стрижневою арматурою, надвірні кінці якої випущені назовні через зрізані кути бетонних блоків та виконані на відстані 20-80 мм від зрізаних кутів бетонних блоків з вигином догори, при цьому шарнірне з'єднання бетонних блоків виконане за допомогою металевих кілець, надітих на вигнуті догори надвірні кінці стрижневої арматури. Бетонні блоки виконані з опуклою верхньою поверхнею з максимальною висотою точок цієї поверхні в її центрі та мінімальною висотою точок поверхні на її периметрі. При цьому на ділянках берега в зоні більш інтенсивного гідродинамічного навантаження покриття виконано з бетонних блоків у вигляді суцільною гнучкої решітки без утворення вільних чарунок. Викладена суть корисної моделі пояснюється кресленнями, на яких показано: на фіг. 1 поперечний переріз покриття берега водного об'єкта, верхня частина якого споруджена в зоні менш інтенсивного гідродинамічного навантаження на берег, а нижня частина - в зоні більш інтенсивного гідродинамічного навантаження на берег; на фіг. 2 - вид А на фіг. 1; на фіг. 3 розріз по Б-Б на фіг. 2; на фіг. 4 - вид В на фіг. 1; на фіг. 5 - розріз по Г-Г на фіг. 4. Запропоноване покриття складається з бетонних блоків 1, укладених на геотекстиль 2, розстелений на березі 3 водного об'єкта 4. Блоки 1 у плані виконані квадратної форми зі зрізаними кутами 5, а тіло блоків 1 виконане зі стрижневою арматурою 6 з надвірними кінцями 7. Надвірні кінці 7 випущені назовні через зрізані кути 5 бетонних блоків 1 і виконані з вигином догори на відстані 20-80 мм від зрізаних кутів 5. З'єднання блоків 1 виконано за допомогою металевих кілець 8, надітих на вигнуті догори надвірні кінці 7. Для надійної фіксації шарнірного з'єднання надвірних кінців 7 за допомогою кілець 8, надвірні кінці 7 після надівання на них кілець 8 виконані з додатковим вигином від центру їх з'єднання. У верхній частині берега 3 в зоні менш інтенсивного гідродинамічного навантаження на берег 3 покриття зібрано з блоків 1 з утворенням вільних чарунок 9, заповнених кам'яним накидом або щебенем 10 (фіг. 2). Збірка верхньої частини покриття з вільними чарунками 9 виконана за допомогою кілець 8, кожним з яких з'єднані надвірні кінці 7 двох блоків 1. У нижній частині берегу 3 в зоні більш інтенсивного гідродинамічного навантаження на берег 3 покриття зібрано з блоків 1 без утворення вільних чарунок 9 (фіг. 4). Збірка нижньої частини покриття без вільних чарунок 9 виконана за допомогою кілець 8, кожним з яких з'єднані надвірні кінці 7 чотирьох блоків 1. Для фіксації покриття від сповзання вниз по укосу берега 3 верхні блоки 1 шарнірно прикріплені до занурених в ґрунт анкерів 11. Покриття берегів водних об'єктів працює в умовах нерівномірного, як помірного, так і інтенсивного гідродинамічного навантаження на береги, також воно надійно працює в умовах хвильового навантаження на береги морів и водосховищ, в умовах сильних течій гірських річок, забезпечуючи цілісність земляної основи берега. Корисна модель може бути використана для кріплення берегів морів, водосховищ, гірських річок для підвищення експлуатаційної ефективності застосування водних об'єктів. 1 UA 86676 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Покриття берегів водних об'єктів, яке складається з бетонних блоків, укладених на земляну основу берега та шарнірно з'єднаних між собою в гнучку решітку, вільні чарунки якої заповнені кам'яним накидом або щебенем, яке відрізняється тим, що бетонні блоки у плані виконані квадратної форми зі зрізаними кутами, а тіло бетонних блоків виконане зі стрижневою арматурою, надвірні кінці якої випущені назовні через зрізані кути бетонних блоків та виконані на відстані 20-80 мм від зрізаних кутів бетонних блоків з вигином догори, при цьому шарнірне з'єднання бетонних блоків виконане за допомогою металевих кілець, надітих на вигнуті догори надвірні кінці стрижневої арматури. 2. Покриття берегів водних об'єктів за п. 1, яке відрізняється тим, що бетонні блоки виконані з опуклою верхньою поверхнею з максимальною висотою точок цієї поверхні в її центрі та мінімальною висотою точок поверхні на її периметрі. 3. Покриття берегів водних об'єктів за п. 1, яке відрізняється тим, що на ділянках берега в зоні більш інтенсивного гідродинамічного навантаження покриття виконано з бетонних блоків у вигляді суцільною гнучкої решітки без утворення вільних чарунок. 2 UA 86676 U 3 UA 86676 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
