Берегоукріплювальне покриття

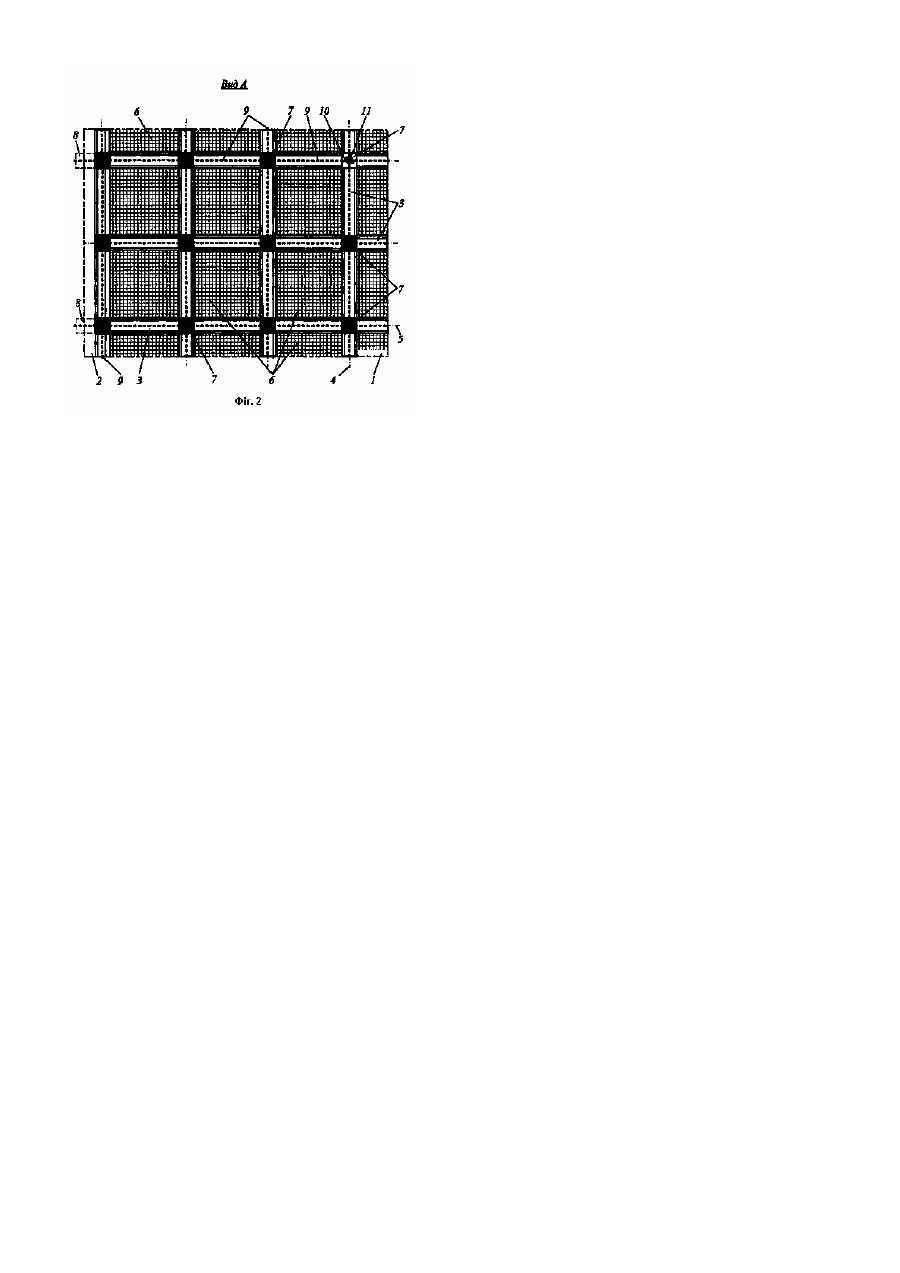

Запропонована корисна модель відноситься до гідротехнічних споруд і може бути використана для кріплення берегів річок, водоймищ і меліоративних каналів. Відоме берегоукріплювальне покриття, яке виконане з шарнірнo з'єднаних між собою бетонних плит, що покривають берег суцільною гнучкою ковдрою. [авт. св. СССР №504849, МКВ Е02В3/04, Б.В. 1976, №8]. Однак спорудження такого покриття занадто дороге і потребує значних капіталовкладень. Серед відомих технічних рішень найближчим аналогом по технічній суті і досягненню ефекту є берегоукріплювальне покриття, яке складається з укладених на земляну основу берега залізобетонних елементів, шарнірнo з'єднаних між собою в гнучку решітку, чарунки якої заповнені кам'яним накидом, щебенем або піском [авт. св. СССР №1281622, МКВ Е02В3/10, Б.В. 1987, №1]. Недоліком відомого технічного рішення є конструктивна недосконалість гнучкої решітки покриття, яка має властивість сповзати вниз по укосу берега, недосконалість окремих елементів решітки, які мають недостатню міцність на розламування, складність вузлів з'єднання елементів решітки, незахищеність металевих деталей решітки від корозії. В основу корисної моделі поставлено задачу підвищення експлуатаційної ефективності, надійності та довговічності берегоукріплювального покриття. Це досягається тим, що залізобетонні елементи виконані у вигляді стовпчастих блоків з стрижневою дротяною арматурою і надвірними кінцями дротяної арматури, за допомогою яких стовпчасті блоки з'єднанні своїми кінцями в гнучку решітку з утворенням в місцях з'єднання блоків технологічних чарунок. При цьому частина стовпчастих блоків виконана анкерами, заглибленими в земляний масив берега і прикріпленими верхніми надвірними кінцями їх дротяної арматури до з'єднань кінців стовпчастих блоків решітки в місцях розташування технологічних чарунок. Порожнини технологічних чарунок гнучкої решітки заповнені розчином, здатним до твердіння, наприклад, цементнопіщаним. Викладена суть корисної моделі пояснюється кресленнями, на яких показане берегоукріплювальне покриття: на Фіг.1 - поперечний переріз берега водного об'єкту, на якому побудоване берегоукріплювальне покриття; на Фіг.2 - вид по А-А на Фіг.1. Берегоукріплювальне покриття споруджене на укосі 1 і бровці 2 берегу водного об'єкту і виконане з залізобетонних блоків 3. Блоки 3 укладені на березі водного об'єкту в подовжні ряди 4, поперечні ряди 5 з утворенням чарунок 6, і технологічних (додаткових) чарунок 7. Частина блоків 3 використана в берегоукріплювальному покритті в вигляді анкерів 8, заглиблених в земляний масив берега в місцях розташування деяких технологічних чарунок 7. Блоки 3 виконані у вигляді стовпчиків з внутрішньою стрижневою дротяною арматурою 9 і надвірними кінцями 10, які виходять назовні через торці бетонного тіла блоків 3. В технологічних чарунках 7 надвірні кінці 10 блоків 3, розміщених в подовжніх рядах 4, поперечних рядах 5 і занурених в земляний масив в вигляді анкерів 8, з'єднані в гнучкі шарніри 11 і утворюють суцільну гнучку решітку. Порожнини чарунок 6 заповнені кам'яним накидом, щебенем або піском. Порожнини технологічних чарунок 7 заповнені розчином, здатним до твердіння, наприклад, цементнопіщаним. Берегоукріплювальне покриття працює в умовах хвильового навантаження на берег водного об'єкту. При цьому воно сприймає на себе шкідливу гідродинамічну дію хвиль, забезпечуючи цілісність земляної основи берега. Відомості, які підтверджують можливість здійснення корисної моделі. Корисна модель може бути використана для кріплення берегів річок, водоймищ і меліоративних каналів та поліпшення їх експлуатаційних показників.
