Відвал бульдозера

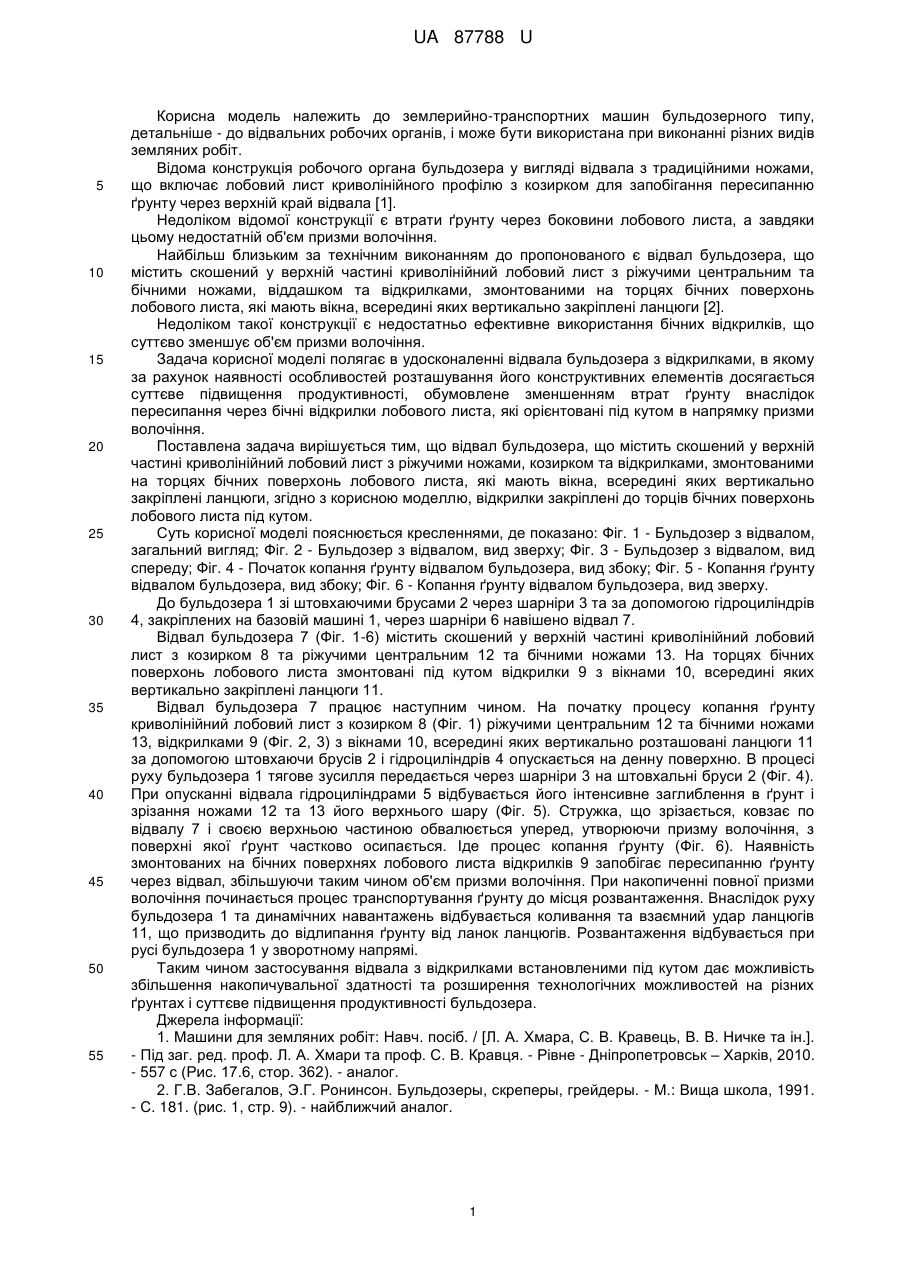

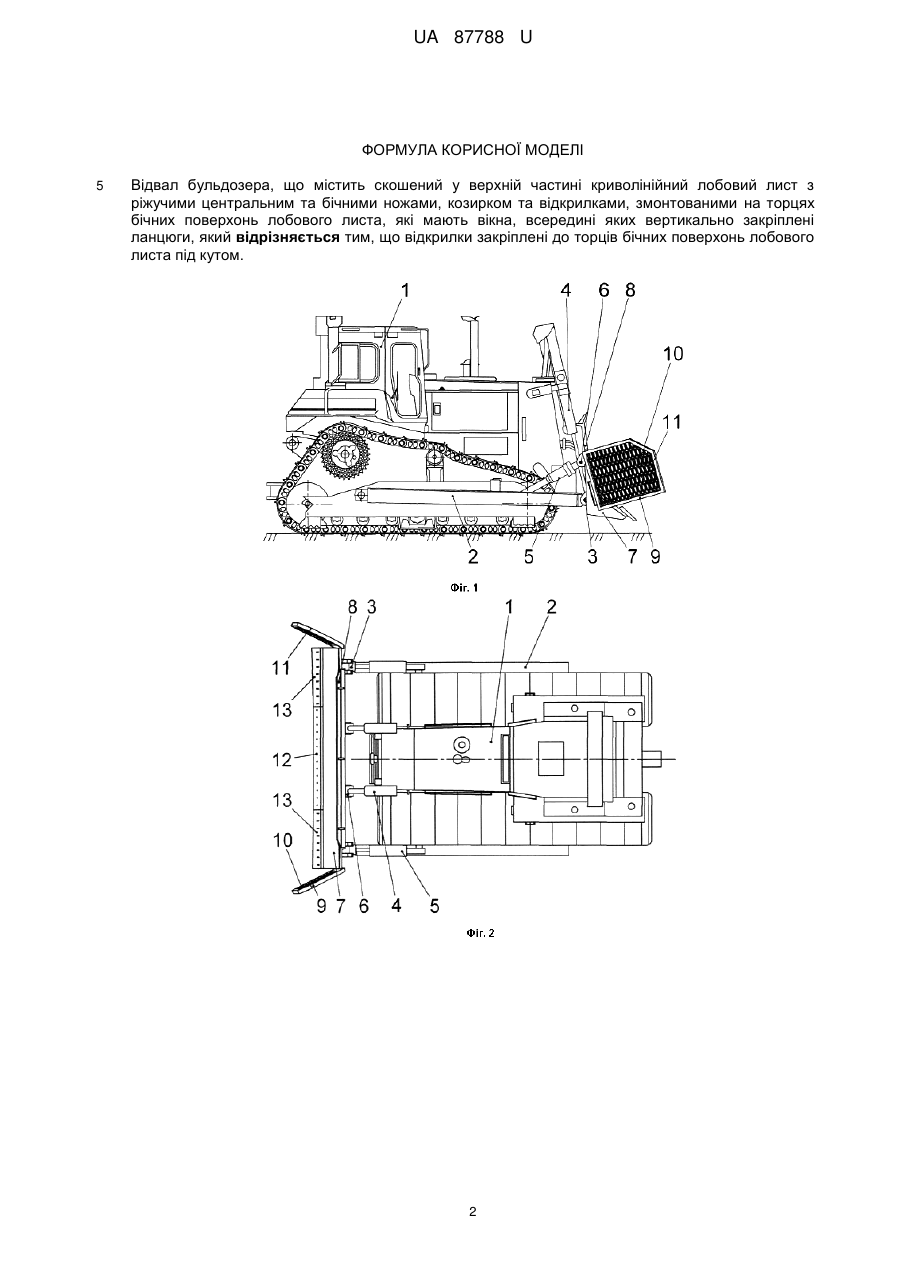

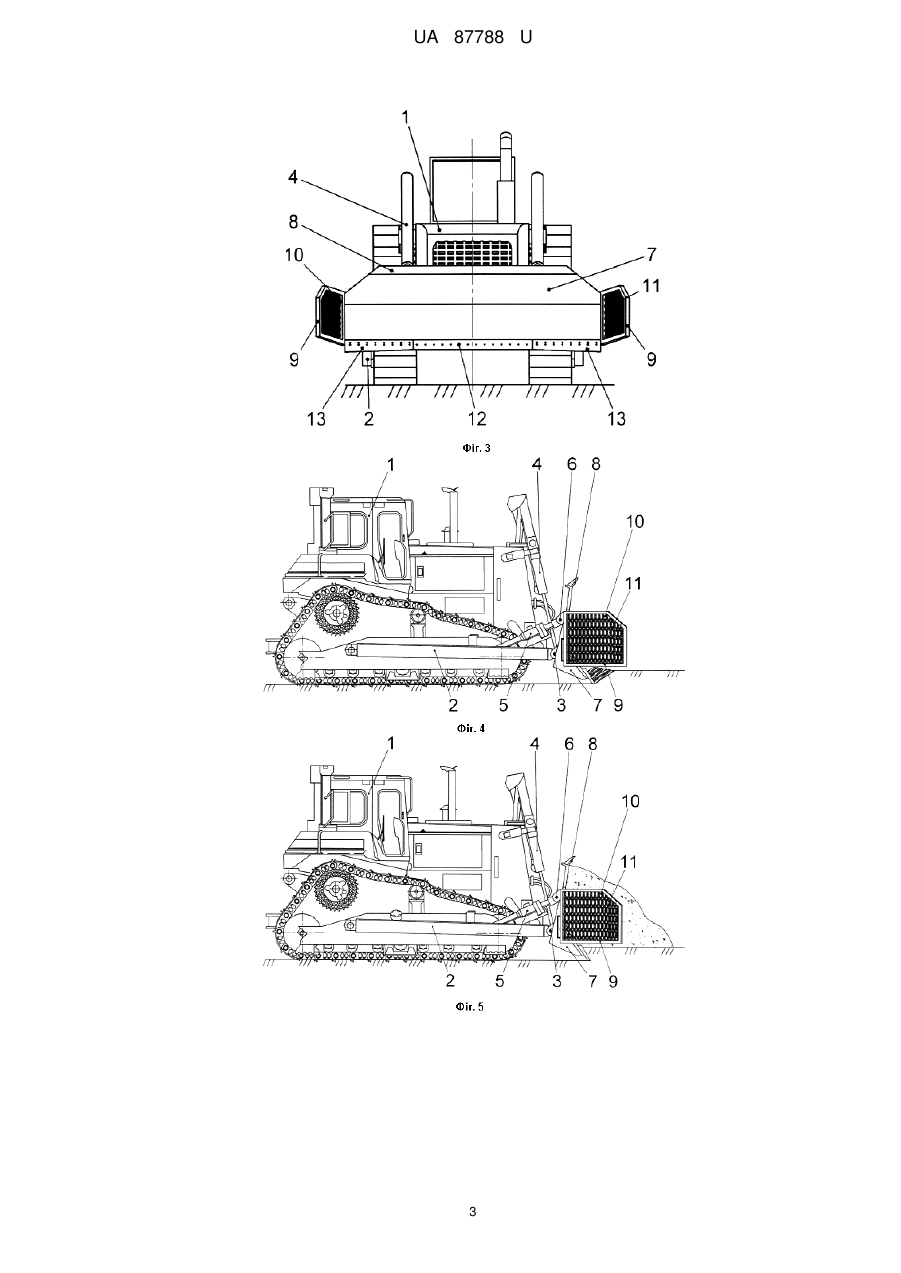

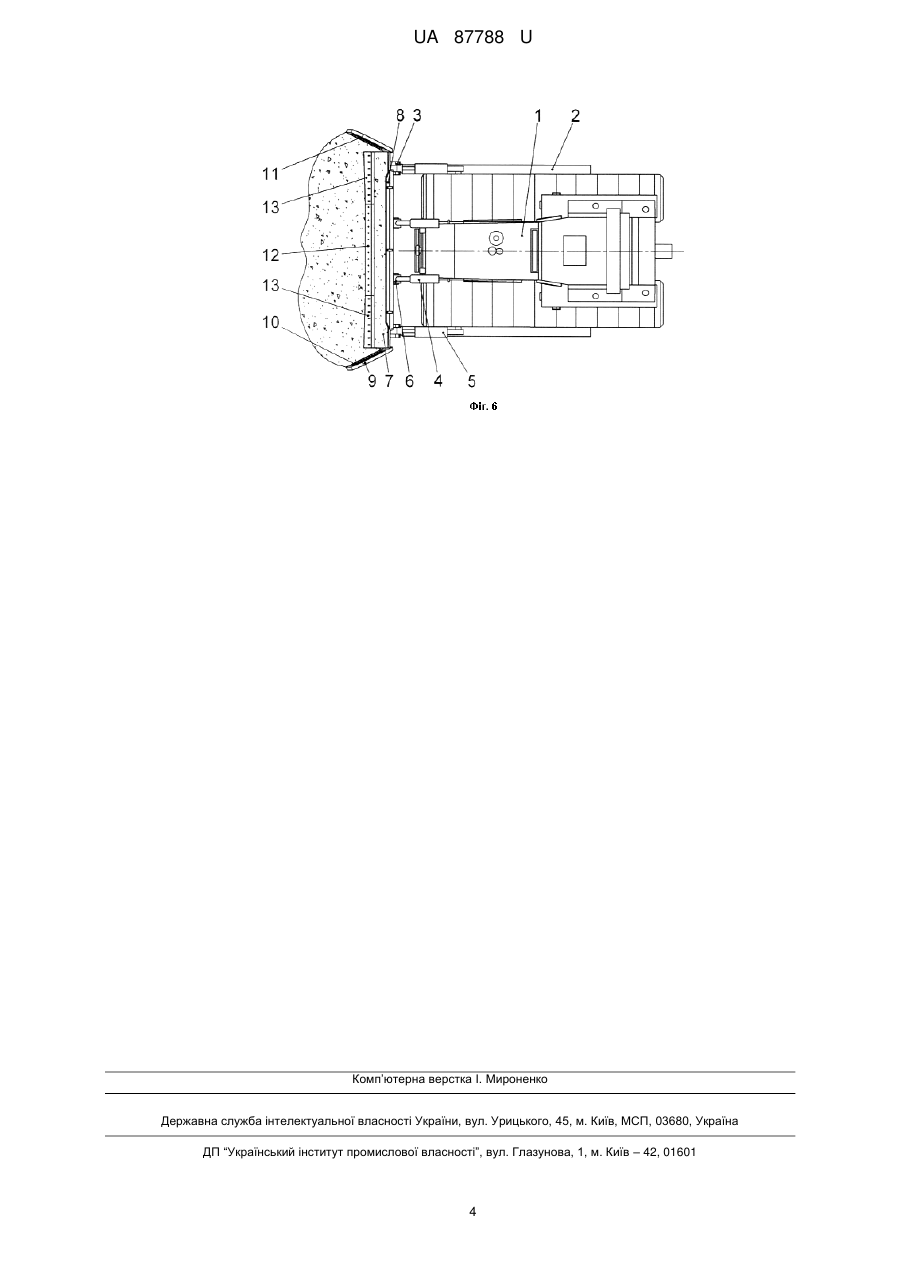

Реферат: Відвал бульдозера містить скошений у верхній частині криволінійний лобовий лист з ріжучими центральним та бічними ножами, козирком та відкрилками, змонтованими на торцях бічних поверхонь лобового листа, які мають вікна, всередині яких вертикально закріплені ланцюги. Відкрилки закріплені до торців бічних поверхонь лобового листа під кутом. UA 87788 U (12) UA 87788 U UA 87788 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийно-транспортних машин бульдозерного типу, детальніше - до відвальних робочих органів, і може бути використана при виконанні різних видів земляних робіт. Відома конструкція робочого органа бульдозера у вигляді відвала з традиційними ножами, що включає лобовий лист криволінійного профілю з козирком для запобігання пересипанню ґрунту через верхній край відвала [1]. Недоліком відомої конструкції є втрати ґрунту через боковини лобового листа, а завдяки цьому недостатній об'єм призми волочіння. Найбільш близьким за технічним виконанням до пропонованого є відвал бульдозера, що містить скошений у верхній частині криволінійний лобовий лист з ріжучими центральним та бічними ножами, віддашком та відкрилками, змонтованими на торцях бічних поверхонь лобового листа, які мають вікна, всередині яких вертикально закріплені ланцюги [2]. Недоліком такої конструкції є недостатньо ефективне використання бічних відкрилків, що суттєво зменшує об'єм призми волочіння. Задача корисної моделі полягає в удосконаленні відвала бульдозера з відкрилками, в якому за рахунок наявності особливостей розташування його конструктивних елементів досягається суттєве підвищення продуктивності, обумовлене зменшенням втрат ґрунту внаслідок пересипання через бічні відкрилки лобового листа, які орієнтовані під кутом в напрямку призми волочіння. Поставлена задача вирішується тим, що відвал бульдозера, що містить скошений у верхній частині криволінійний лобовий лист з ріжучими ножами, козирком та відкрилками, змонтованими на торцях бічних поверхонь лобового листа, які мають вікна, всередині яких вертикально закріплені ланцюги, згідно з корисною моделлю, відкрилки закріплені до торців бічних поверхонь лобового листа під кутом. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Бульдозер з відвалом, загальний вигляд; Фіг. 2 - Бульдозер з відвалом, вид зверху; Фіг. 3 - Бульдозер з відвалом, вид спереду; Фіг. 4 - Початок копання ґрунту відвалом бульдозера, вид збоку; Фіг. 5 - Копання ґрунту відвалом бульдозера, вид збоку; Фіг. 6 - Копання ґрунту відвалом бульдозера, вид зверху. До бульдозера 1 зі штовхаючими брусами 2 через шарніри 3 та за допомогою гідроциліндрів 4, закріплених на базовій машині 1, через шарніри 6 навішено відвал 7. Відвал бульдозера 7 (Фіг. 1-6) містить скошений у верхній частині криволінійний лобовий лист з козирком 8 та ріжучими центральним 12 та бічними ножами 13. На торцях бічних поверхонь лобового листа змонтовані під кутом відкрилки 9 з вікнами 10, всередині яких вертикально закріплені ланцюги 11. Відвал бульдозера 7 працює наступним чином. На початку процесу копання ґрунту криволінійний лобовий лист з козирком 8 (Фіг. 1) ріжучими центральним 12 та бічними ножами 13, відкрилками 9 (Фіг. 2, 3) з вікнами 10, всередині яких вертикально розташовані ланцюги 11 за допомогою штовхаючи брусів 2 і гідроциліндрів 4 опускається на денну поверхню. В процесі руху бульдозера 1 тягове зусилля передається через шарніри 3 на штовхальні бруси 2 (Фіг. 4). При опусканні відвала гідроциліндрами 5 відбувається його інтенсивне заглиблення в ґрунт і зрізання ножами 12 та 13 його верхнього шару (Фіг. 5). Стружка, що зрізається, ковзає по відвалу 7 і своєю верхньою частиною обвалюється уперед, утворюючи призму волочіння, з поверхні якої ґрунт частково осипається. Іде процес копання ґрунту (Фіг. 6). Наявність змонтованих на бічних поверхнях лобового листа відкрилків 9 запобігає пересипанню ґрунту через відвал, збільшуючи таким чином об'єм призми волочіння. При накопиченні повної призми волочіння починається процес транспортування ґрунту до місця розвантаження. Внаслідок руху бульдозера 1 та динамічних навантажень відбувається коливання та взаємний удар ланцюгів 11, що призводить до відлипання ґрунту від ланок ланцюгів. Розвантаження відбувається при русі бульдозера 1 у зворотному напрямі. Таким чином застосування відвала з відкрилками встановленими під кутом дає можливість збільшення накопичувальної здатності та розширення технологічних можливостей на різних ґрунтах і суттєве підвищення продуктивності бульдозера. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л. А. Хмара, С. В. Кравець, В. В. Ничке та ін.]. - Під заг. ред. проф. Л. А. Хмари та проф. С. В. Кравця. - Рівне - Дніпропетровськ – Харків, 2010. - 557 с (Рис. 17.6, стор. 362). - аналог. 2. Г.В. Забегалов, Э.Г. Ронинсон. Бульдозеры, скреперы, грейдеры. - М.: Вища школа, 1991. - С. 181. (рис. 1, стр. 9). - найближчий аналог. 1 UA 87788 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Відвал бульдозера, що містить скошений у верхній частині криволінійний лобовий лист з ріжучими центральним та бічними ножами, козирком та відкрилками, змонтованими на торцях бічних поверхонь лобового листа, які мають вікна, всередині яких вертикально закріплені ланцюги, який відрізняється тим, що відкрилки закріплені до торців бічних поверхонь лобового листа під кутом. 2 UA 87788 U 3 UA 87788 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
