Відвал бульдозера

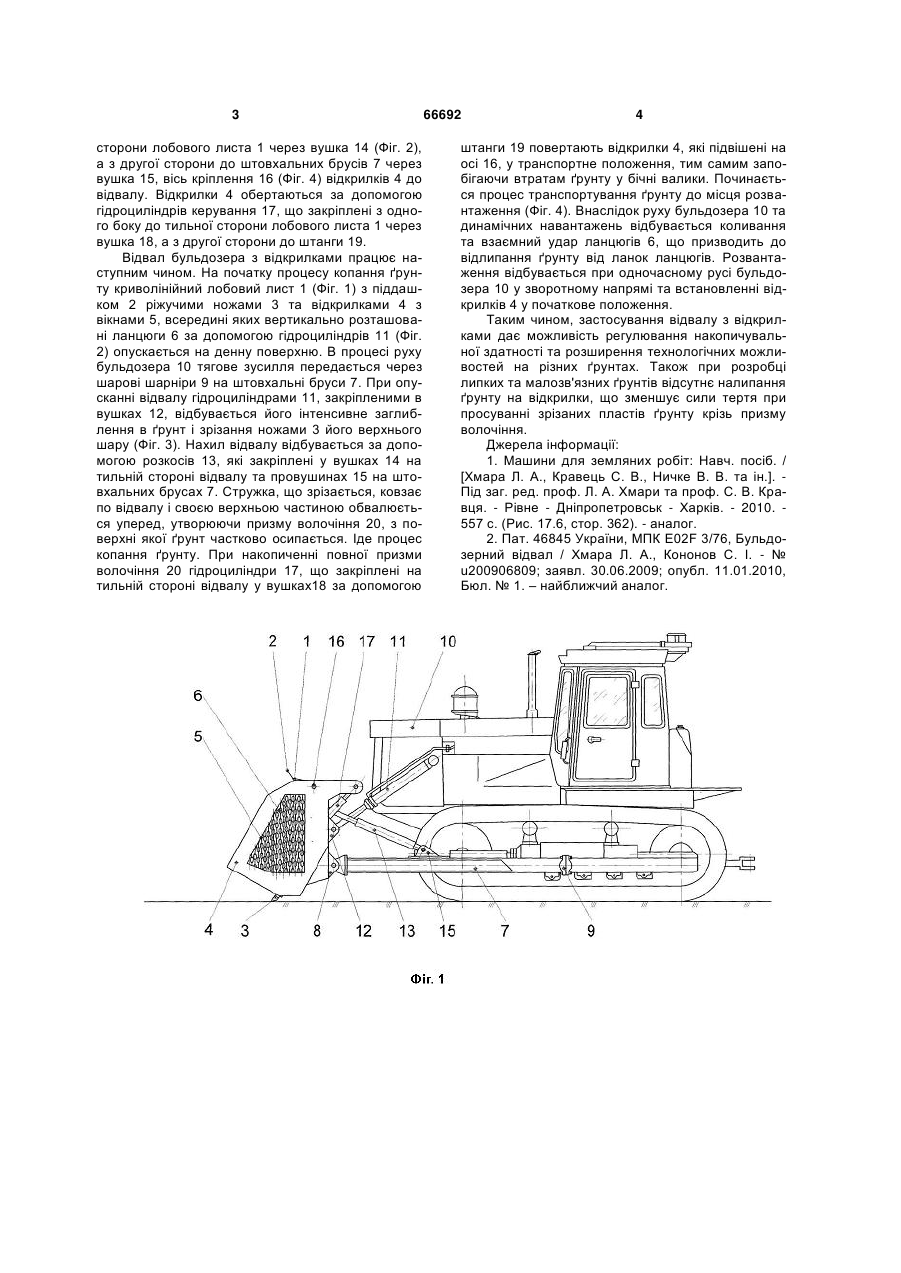

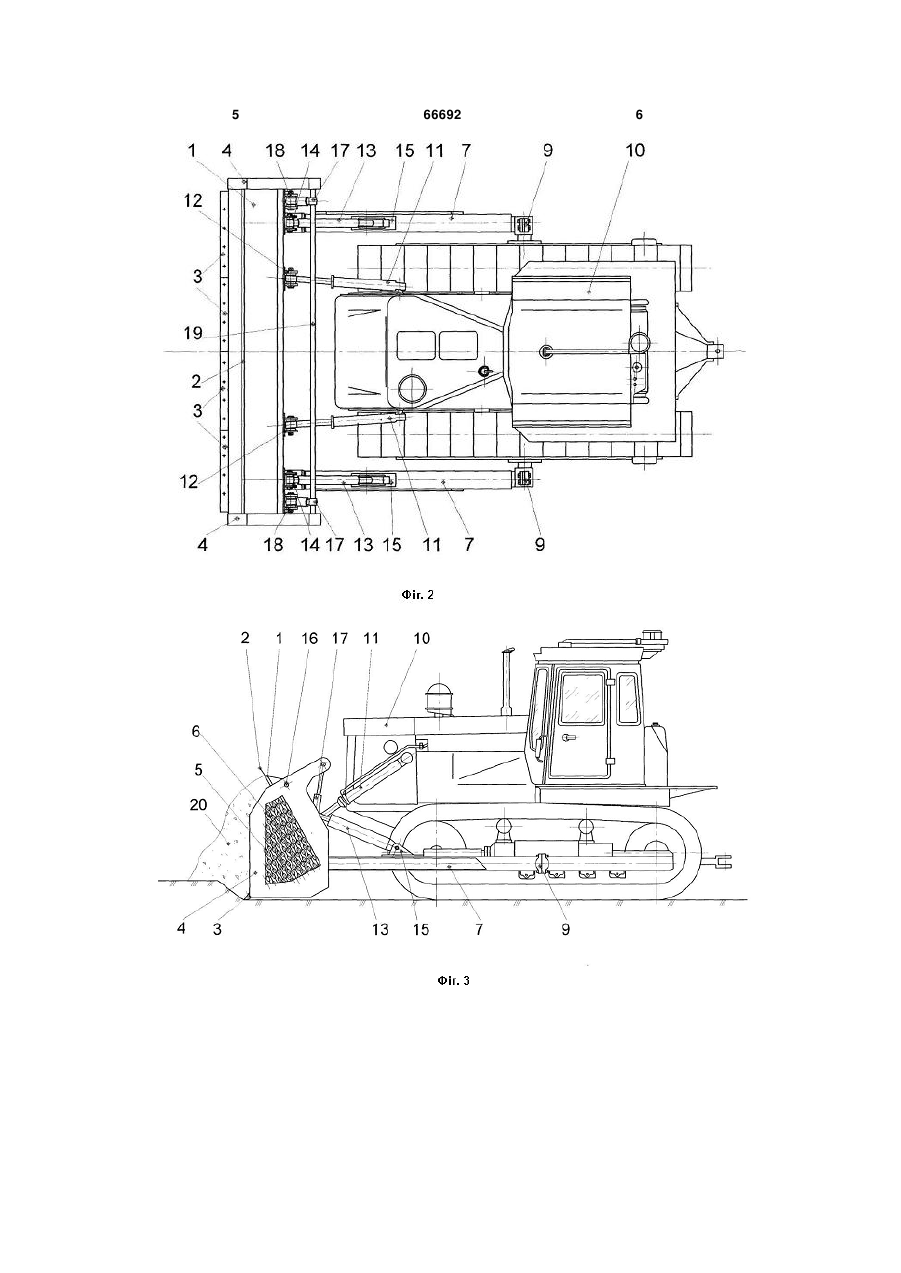

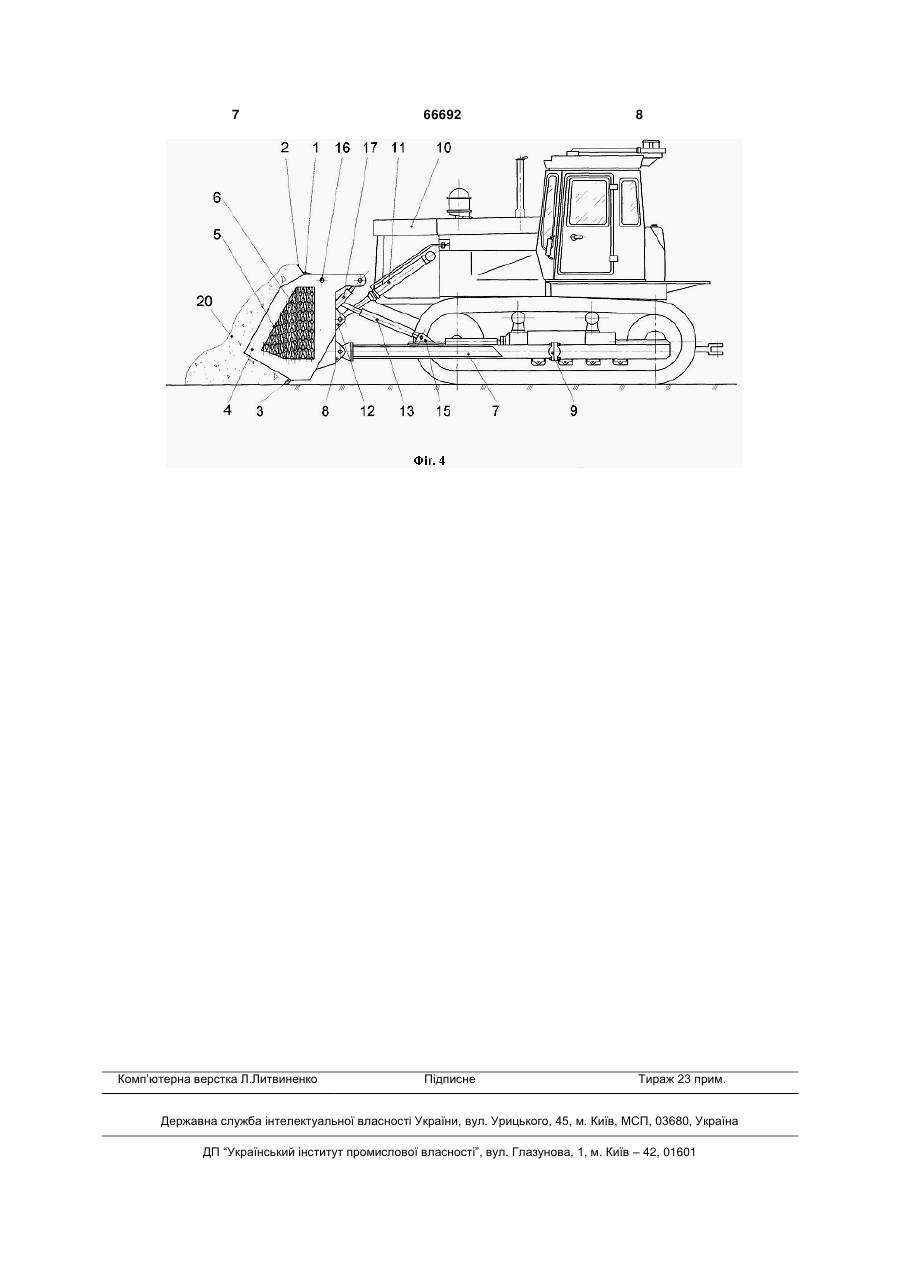

Відвал бульдозера, що містить скісний у верхній частині криволінійний лобовий лист з піддаш 3 сторони лобового листа 1 через вушка 14 (Фіг. 2), а з другої сторони до штовхальних брусів 7 через вушка 15, вісь кріплення 16 (Фіг. 4) відкрилків 4 до відвалу. Відкрилки 4 обертаються за допомогою гідроциліндрів керування 17, що закріплені з одного боку до тильної сторони лобового листа 1 через вушка 18, а з другої сторони до штанги 19. Відвал бульдозера з відкрилками працює наступним чином. На початку процесу копання ґрунту криволінійний лобовий лист 1 (Фіг. 1) з піддашком 2 ріжучими ножами 3 та відкрилками 4 з вікнами 5, всередині яких вертикально розташовані ланцюги 6 за допомогою гідроциліндрів 11 (Фіг. 2) опускається на денну поверхню. В процесі руху бульдозера 10 тягове зусилля передається через шарові шарніри 9 на штовхальні бруси 7. При опусканні відвалу гідроциліндрами 11, закріпленими в вушках 12, відбувається його інтенсивне заглиблення в ґрунт і зрізання ножами 3 його верхнього шару (Фіг. 3). Нахил відвалу відбувається за допомогою розкосів 13, які закріплені у вушках 14 на тильній стороні відвалу та провушинах 15 на штовхальних брусах 7. Стружка, що зрізається, ковзає по відвалу і своєю верхньою частиною обвалюється уперед, утворюючи призму волочіння 20, з поверхні якої ґрунт частково осипається. Іде процес копання ґрунту. При накопиченні повної призми волочіння 20 гідроциліндри 17, що закріплені на тильній стороні відвалу у вушках18 за допомогою 66692 4 штанги 19 повертають відкрилки 4, які підвішені на осі 16, у транспортне положення, тим самим запобігаючи втратам ґрунту у бічні валики. Починається процес транспортування ґрунту до місця розвантаження (Фіг. 4). Внаслідок руху бульдозера 10 та динамічних навантажень відбувається коливання та взаємний удар ланцюгів 6, що призводить до відлипання ґрунту від ланок ланцюгів. Розвантаження відбувається при одночасному русі бульдозера 10 у зворотному напрямі та встановленні відкрилків 4 у початкове положення. Таким чином, застосування відвалу з відкрилками дає можливість регулювання накопичувальної здатності та розширення технологічних можливостей на різних ґрунтах. Також при розробці липких та малозв'язних ґрунтів відсутнє налипання ґрунту на відкрилки, що зменшує сили тертя при просуванні зрізаних пластів ґрунту крізь призму волочіння. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Хмара Л. А., Кравець С. В., Ничке В. В. та ін.]. Під заг. ред. проф. Л. А. Хмари та проф. С. В. Кравця. - Рівне - Дніпропетровськ - Харків. - 2010. 557 с. (Рис. 17.6, стор. 362). - аналог. 2. Пат. 46845 України, МПК Ε02F 3/76, Бульдозерний відвал / Хмара Л. Α., Кононов С. І. - № u200906809; заявл. 30.06.2009; опубл. 11.01.2010, Бюл. № 1. – найближчий аналог. 5 66692 6 7 Комп’ютерна верстка Л.Литвиненко 66692 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
