Відвал бульдозера з боковими висувними ножами-подовжувачами

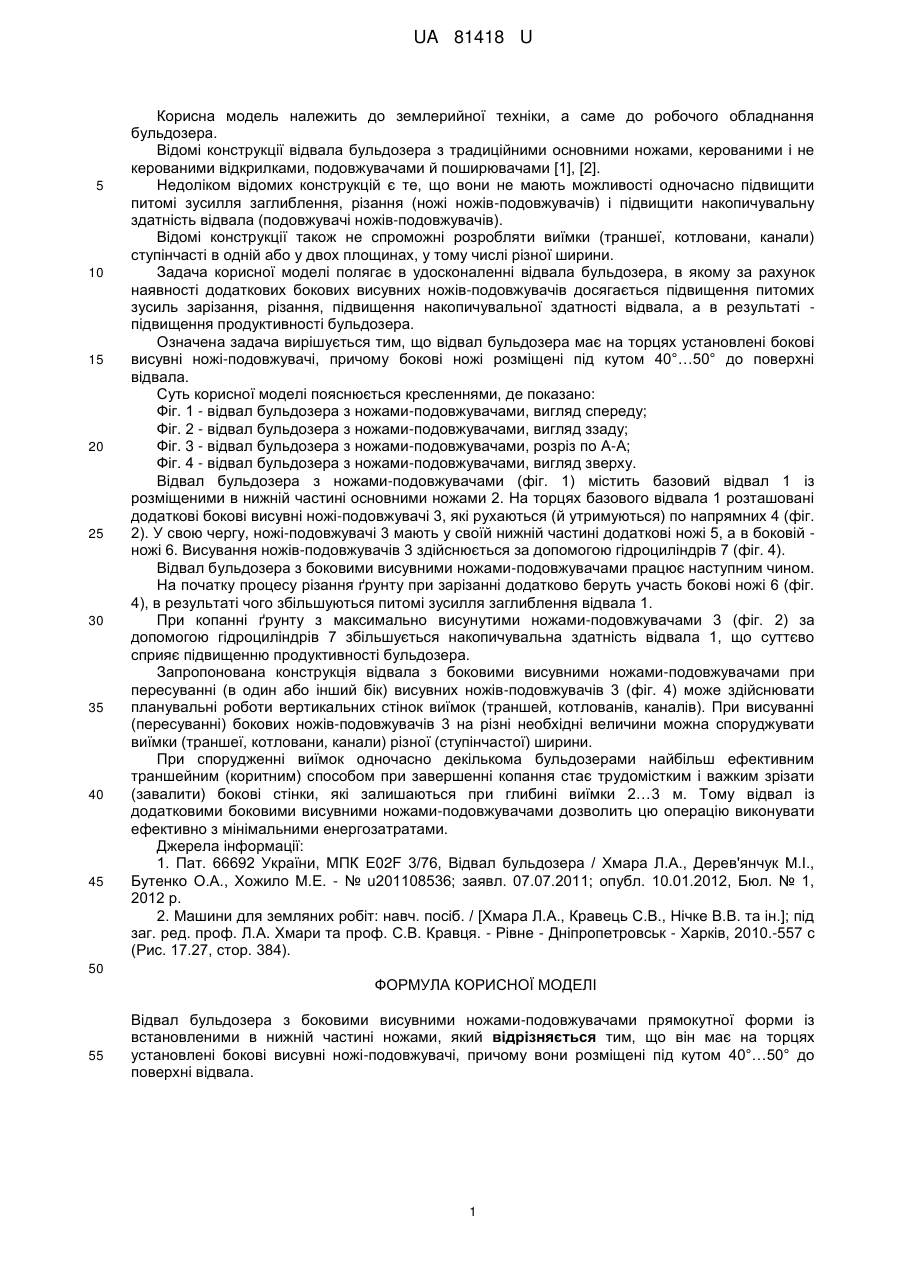

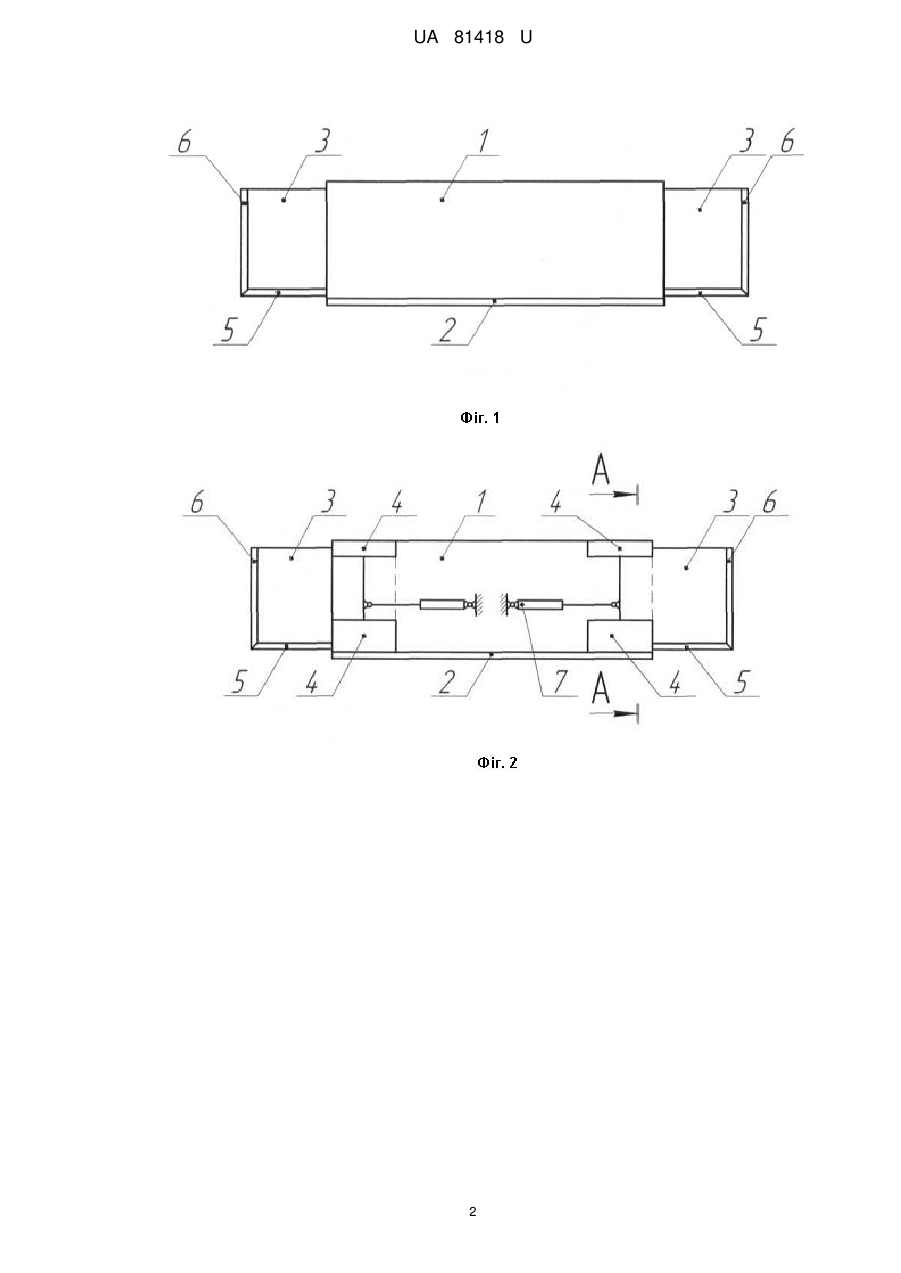

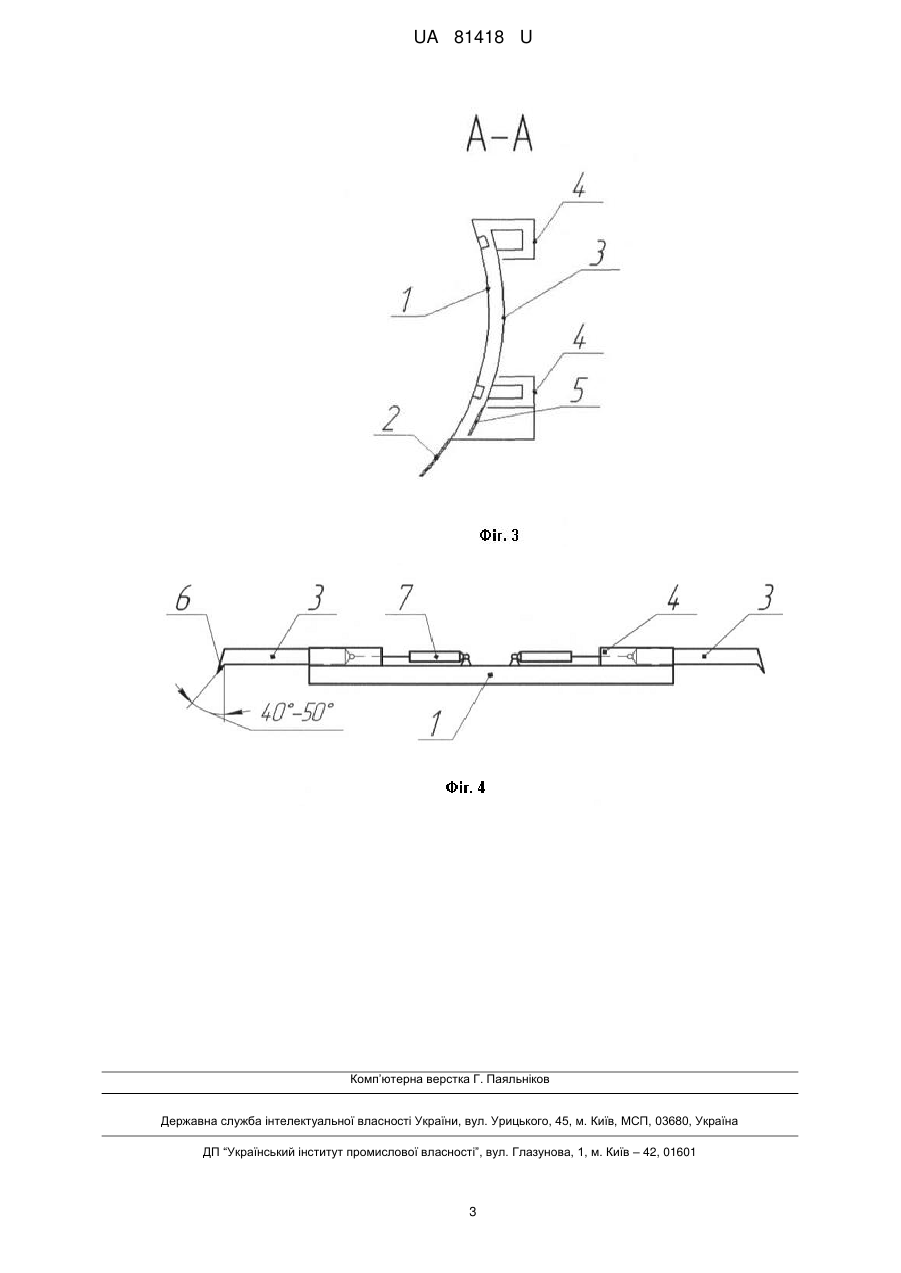

Реферат: Відвал бульдозера з боковими висувними ножами-подовжувачами прямокутної форми із встановленими в нижній частині ножами, причому він має на торцях установлені бокові висувні ножі-подовжувачі, причому вони розміщені під кутом 40°…50° до поверхні відвала. UA 81418 U (54) ВІДВАЛ БУЛЬДОЗЕРА З БОКОВИМИ ВИСУВНИМИ НОЖАМИ-ПОДОВЖУВАЧАМИ UA 81418 U UA 81418 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до землерийної техніки, а саме до робочого обладнання бульдозера. Відомі конструкції відвала бульдозера з традиційними основними ножами, керованими і не керованими відкрилками, подовжувачами й поширювачами [1], [2]. Недоліком відомих конструкцій є те, що вони не мають можливості одночасно підвищити питомі зусилля заглиблення, різання (ножі ножів-подовжувачів) і підвищити накопичувальну здатність відвала (подовжувачі ножів-подовжувачів). Відомі конструкції також не спроможні розробляти виїмки (траншеї, котловани, канали) ступінчасті в одній або у двох площинах, у тому числі різної ширини. Задача корисної моделі полягає в удосконаленні відвала бульдозера, в якому за рахунок наявності додаткових бокових висувних ножів-подовжувачів досягається підвищення питомих зусиль зарізання, різання, підвищення накопичувальної здатності відвала, а в результаті підвищення продуктивності бульдозера. Означена задача вирішується тим, що відвал бульдозера має на торцях установлені бокові висувні ножі-подовжувачі, причому бокові ножі розміщені під кутом 40°…50° до поверхні відвала. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - відвал бульдозера з ножами-подовжувачами, вигляд спереду; Фіг. 2 - відвал бульдозера з ножами-подовжувачами, вигляд ззаду; Фіг. 3 - відвал бульдозера з ножами-подовжувачами, розріз по А-А; Фіг. 4 - відвал бульдозера з ножами-подовжувачами, вигляд зверху. Відвал бульдозера з ножами-подовжувачами (фіг. 1) містить базовий відвал 1 із розміщеними в нижній частині основними ножами 2. На торцях базового відвала 1 розташовані додаткові бокові висувні ножі-подовжувачі 3, які рухаються (й утримуються) по напрямних 4 (фіг. 2). У свою чергу, ножі-подовжувачі 3 мають у своїй нижній частині додаткові ножі 5, а в боковій ножі 6. Висування ножів-подовжувачів 3 здійснюється за допомогою гідроциліндрів 7 (фіг. 4). Відвал бульдозера з боковими висувними ножами-подовжувачами працює наступним чином. На початку процесу різання ґрунту при зарізанні додатково беруть участь бокові ножі 6 (фіг. 4), в результаті чого збільшуються питомі зусилля заглиблення відвала 1. При копанні ґрунту з максимально висунутими ножами-подовжувачами 3 (фіг. 2) за допомогою гідроциліндрів 7 збільшується накопичувальна здатність відвала 1, що суттєво сприяє підвищенню продуктивності бульдозера. Запропонована конструкція відвала з боковими висувними ножами-подовжувачами при пересуванні (в один або інший бік) висувних ножів-подовжувачів 3 (фіг. 4) може здійснювати планувальні роботи вертикальних стінок виїмок (траншей, котлованів, каналів). При висуванні (пересуванні) бокових ножів-подовжувачів 3 на різні необхідні величини можна споруджувати виїмки (траншеї, котловани, канали) різної (ступінчастої) ширини. При спорудженні виїмок одночасно декількома бульдозерами найбільш ефективним траншейним (коритним) способом при завершенні копання стає трудомістким і важким зрізати (завалити) бокові стінки, які залишаються при глибині виїмки 2…3 м. Тому відвал із додатковими боковими висувними ножами-подовжувачами дозволить цю операцію виконувати ефективно з мінімальними енергозатратами. Джерела інформації: 1. Пат. 66692 України, МПК E02F 3/76, Відвал бульдозера / Хмара Л.А., Дерев'янчук М.І., Бутенко О.А., Хожило М.Е. - № u201108536; заявл. 07.07.2011; опубл. 10.01.2012, Бюл. № 1, 2012 р. 2. Машини для земляних робіт: навч. посіб. / [Хмара Л.А., Кравець С.В., Нічке В.В. та ін.]; під заг. ред. проф. Л.А. Хмари та проф. С.В. Кравця. - Рівне - Дніпропетровськ - Харків, 2010.-557 с (Рис. 17.27, стор. 384). 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Відвал бульдозера з боковими висувними ножами-подовжувачами прямокутної форми із встановленими в нижній частині ножами, який відрізняється тим, що він має на торцях установлені бокові висувні ножі-подовжувачі, причому вони розміщені під кутом 40°…50° до поверхні відвала. 1 UA 81418 U 2 UA 81418 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
