Спосіб виготовлення фільтра курильного виробу з ароматизатором (варіанти), курильний виріб (варіанти) та фільтр курильного виробу (варіанти)

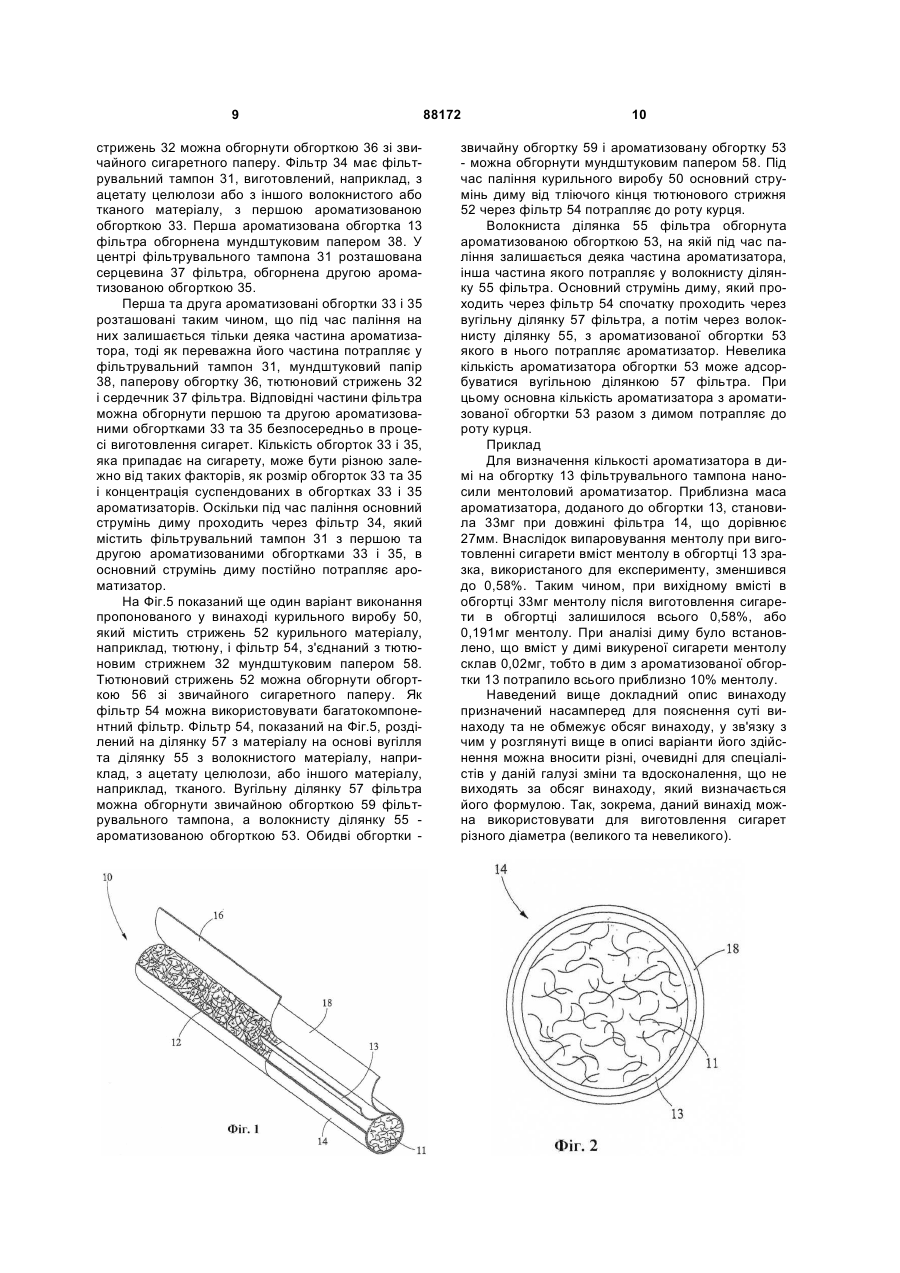

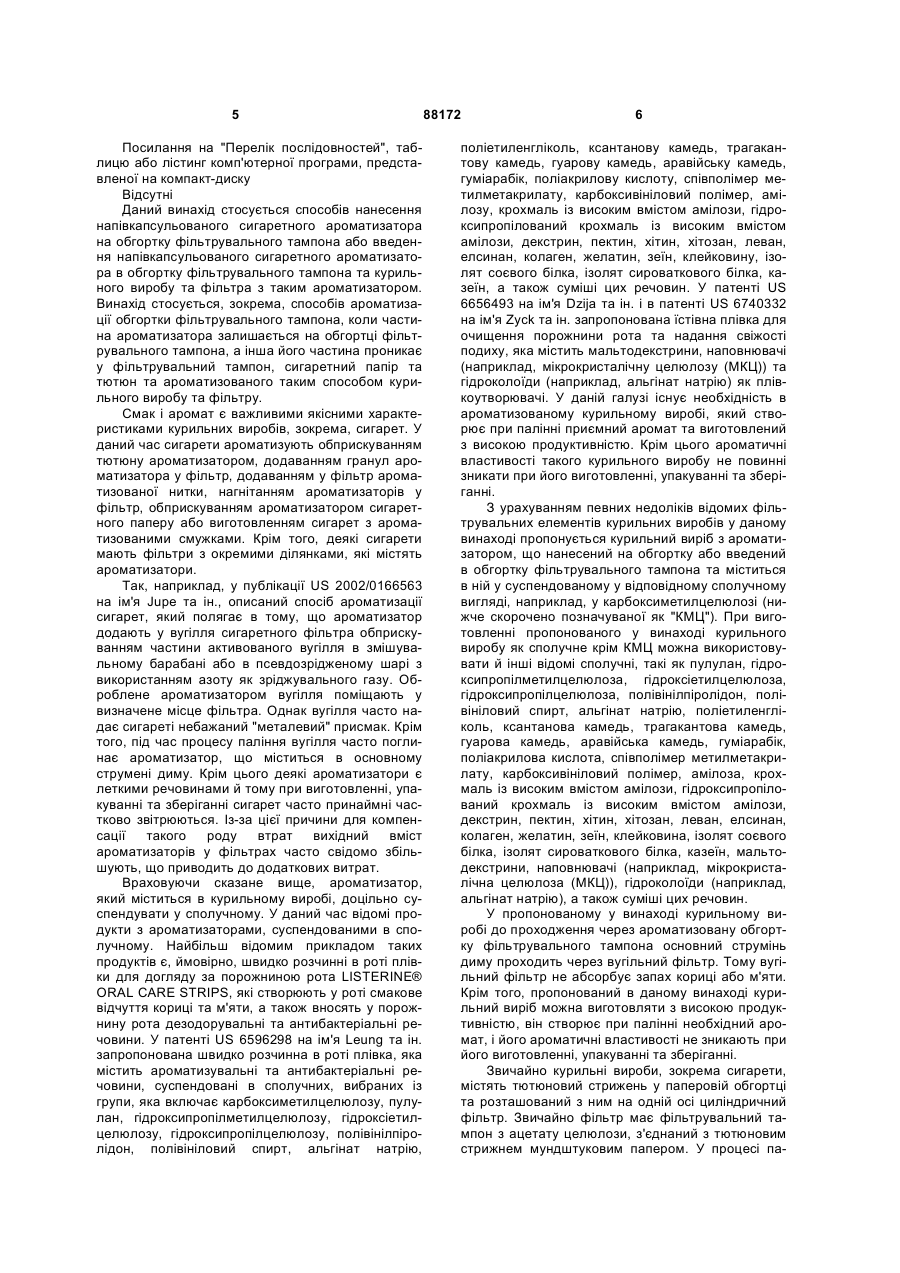

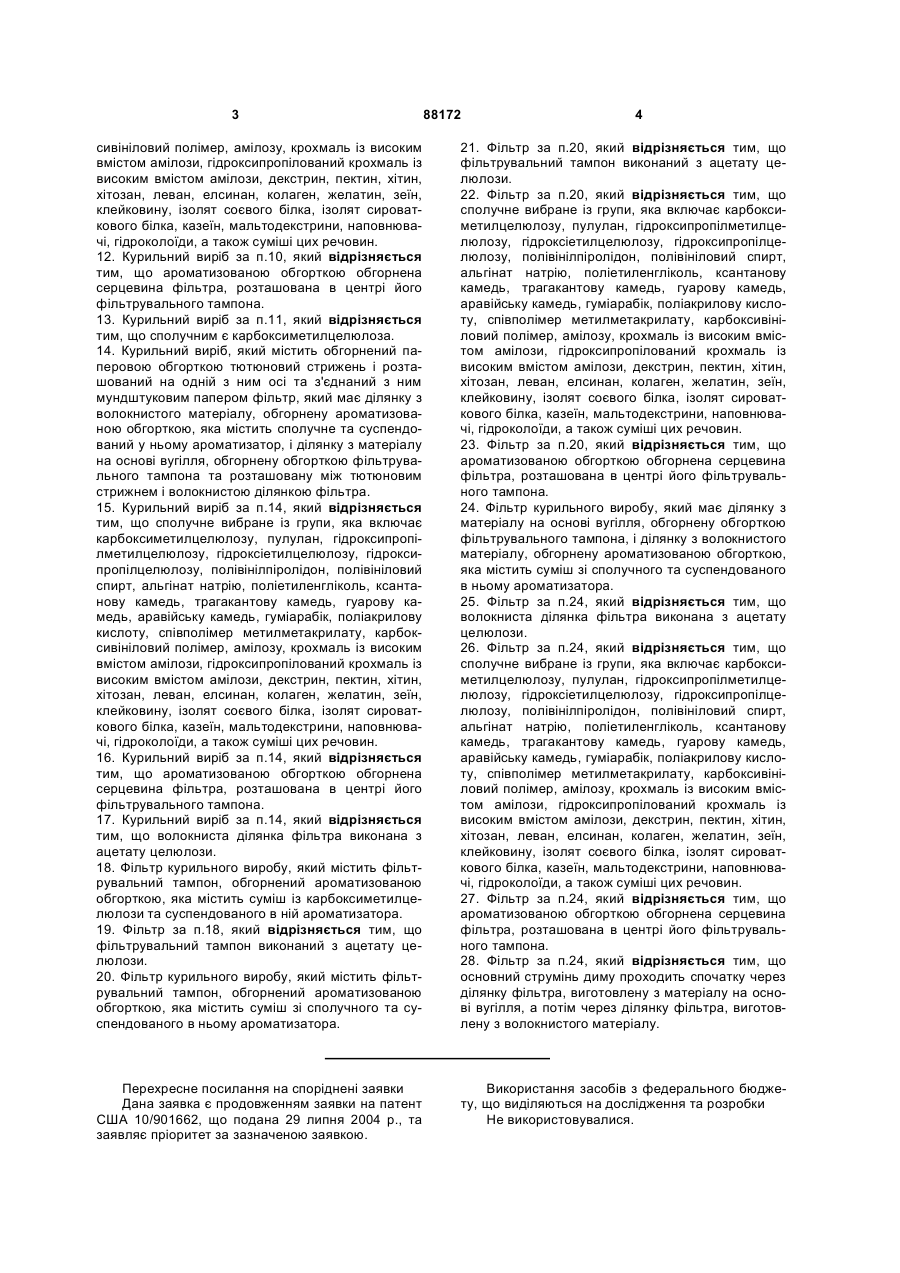

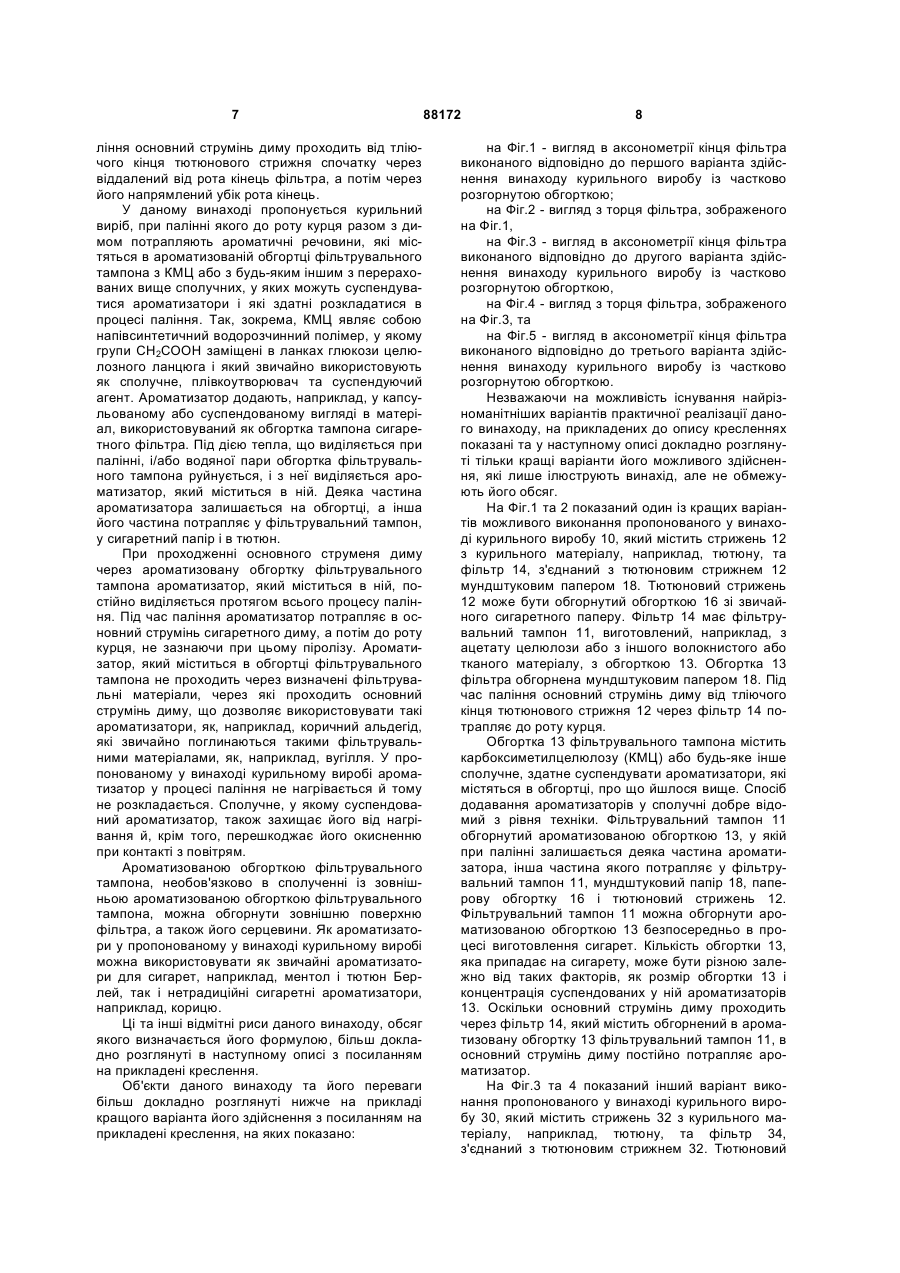

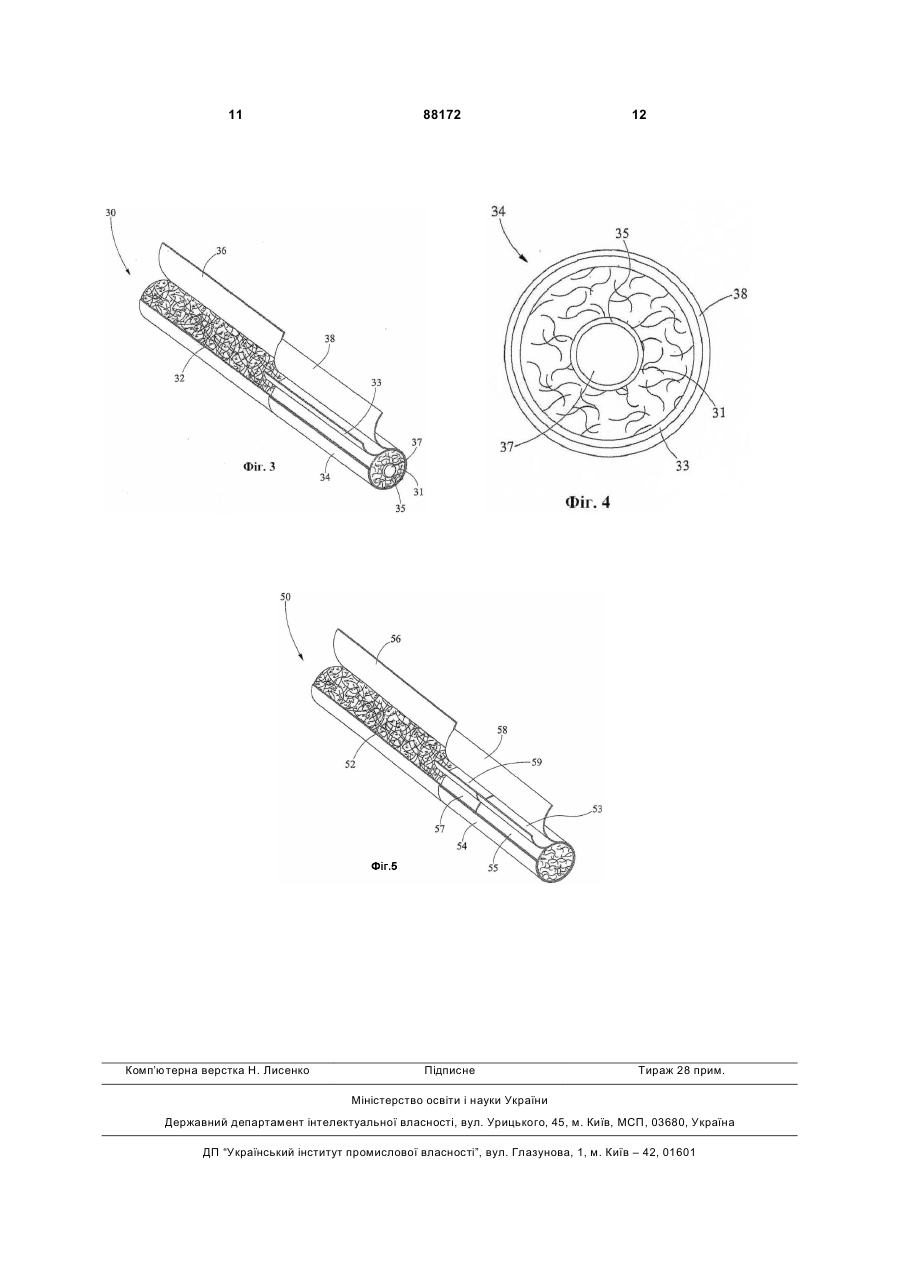

1. Спосіб виготовлення фільтра курильного виробу з ароматизатором, який полягає в тому, що з ароматизатором змішують сполучне, вибране із групи, яка включає карбоксиметилцелюлозу, пулулан, гідроксипропілметилцелюлозу, гідроксіетилцелюлозу, гідроксипропілцелюлозу, полівінілпіролідон, полівініловий спирт, альгінат натрію, поліетиленгліколь, ксантанову камедь, трагакантову камедь, гуарову камедь, аравійську камедь, гуміарабік, поліакрилову кислоту, співполімер метилметакрилату, карбоксивініловий полімер, амілозу, крохмаль із високим вмістом амілози, гідроксипропілований крохмаль із високим вмістом амілози, декстрин, пектин, хітин, хітозан, леван, елсинан, колаген, желатин, зеїн, клейковину, ізолят соєвого білка, ізолят сироваткового білка, казеїн, мальтодекстрини, наповнювачі, гідроколоїди, а також суміші цих речовин, одержуючи суміш зі сполучного та суспендованого в ньому ароматизатора, із цієї суміші виготовляють ароматизовану обгортку фільтрувального тампона й ароматизовану обгортку фільтрувального тампона поміщають у фільтр курильного виробу. 2. Спосіб за п.1, який відрізняється тим, що ароматизованою обгорткою обгортають фільтрувальний тампон курильного виробу. 3. Спосіб за п.1, який відрізняється тим, що ароматизованою обгорткою обгортають серцевину 2 (19) 1 3 88172 4 сивініловий полімер, амілозу, крохмаль із високим вмістом амілози, гідроксипропілований крохмаль із високим вмістом амілози, декстрин, пектин, хітин, хітозан, леван, елсинан, колаген, желатин, зеїн, клейковину, ізолят соєвого білка, ізолят сироваткового білка, казеїн, мальтодекстрини, наповнювачі, гідроколоїди, а також суміші цих речовин. 12. Курильний виріб за п.10, який відрізняється тим, що ароматизованою обгорткою обгорнена серцевина фільтра, розташована в центрі його фільтрувального тампона. 13. Курильний виріб за п.11, який відрізняється тим, що сполучним є карбоксиметилцелюлоза. 14. Курильний виріб, який містить обгорнений паперовою обгорткою тютюновий стрижень і розташований на одній з ним осі та з'єднаний з ним мундштуковим папером фільтр, який має ділянку з волокнистого матеріалу, обгорнену ароматизованою обгорткою, яка містить сполучне та суспендований у ньому ароматизатор, і ділянку з матеріалу на основі вугілля, обгорнену обгорткою фільтрувального тампона та розташовану між тютюновим стрижнем і волокнистою ділянкою фільтра. 15. Курильний виріб за п.14, який відрізняється тим, що сполучне вибране із групи, яка включає карбоксиметилцелюлозу, пулулан, гідроксипропілметилцелюлозу, гідроксіетилцелюлозу, гідроксипропілцелюлозу, полівінілпіролідон, полівініловий спирт, альгінат натрію, поліетиленгліколь, ксантанову камедь, трагакантову камедь, гуарову камедь, аравійську камедь, гуміарабік, поліакрилову кислоту, співполімер метилметакрилату, карбоксивініловий полімер, амілозу, крохмаль із високим вмістом амілози, гідроксипропілований крохмаль із високим вмістом амілози, декстрин, пектин, хітин, хітозан, леван, елсинан, колаген, желатин, зеїн, клейковину, ізолят соєвого білка, ізолят сироваткового білка, казеїн, мальтодекстрини, наповнювачі, гідроколоїди, а також суміші цих речовин. 16. Курильний виріб за п.14, який відрізняється тим, що ароматизованою обгорткою обгорнена серцевина фільтра, розташована в центрі його фільтрувального тампона. 17. Курильний виріб за п.14, який відрізняється тим, що волокниста ділянка фільтра виконана з ацетату целюлози. 18. Фільтр курильного виробу, який містить фільтрувальний тампон, обгорнений ароматизованою обгорткою, яка містить суміш із карбоксиметилцелюлози та суспендованого в ній ароматизатора. 19. Фільтр за п.18, який відрізняється тим, що фільтрувальний тампон виконаний з ацетату целюлози. 20. Фільтр курильного виробу, який містить фільтрувальний тампон, обгорнений ароматизованою обгорткою, яка містить суміш зі сполучного та суспендованого в ньому ароматизатора. 21. Фільтр за п.20, який відрізняється тим, що фільтрувальний тампон виконаний з ацетату целюлози. 22. Фільтр за п.20, який відрізняється тим, що сполучне вибране із групи, яка включає карбоксиметилцелюлозу, пулулан, гідроксипропілметилцелюлозу, гідроксіетилцелюлозу, гідроксипропілцелюлозу, полівінілпіролідон, полівініловий спирт, альгінат натрію, поліетиленгліколь, ксантанову камедь, трагакантову камедь, гуарову камедь, аравійську камедь, гуміарабік, поліакрилову кислоту, співполімер метилметакрилату, карбоксивініловий полімер, амілозу, крохмаль із високим вмістом амілози, гідроксипропілований крохмаль із високим вмістом амілози, декстрин, пектин, хітин, хітозан, леван, елсинан, колаген, желатин, зеїн, клейковину, ізолят соєвого білка, ізолят сироваткового білка, казеїн, мальтодекстрини, наповнювачі, гідроколоїди, а також суміші цих речовин. 23. Фільтр за п.20, який відрізняється тим, що ароматизованою обгорткою обгорнена серцевина фільтра, розташована в центрі його фільтрувального тампона. 24. Фільтр курильного виробу, який має ділянку з матеріалу на основі вугілля, обгорнену обгорткою фільтрувального тампона, і ділянку з волокнистого матеріалу, обгорнену ароматизованою обгорткою, яка містить суміш зі сполучного та суспендованого в ньому ароматизатора. 25. Фільтр за п.24, який відрізняється тим, що волокниста ділянка фільтра виконана з ацетату целюлози. 26. Фільтр за п.24, який відрізняється тим, що сполучне вибране із групи, яка включає карбоксиметилцелюлозу, пулулан, гідроксипропілметилцелюлозу, гідроксіетилцелюлозу, гідроксипропілцелюлозу, полівінілпіролідон, полівініловий спирт, альгінат натрію, поліетиленгліколь, ксантанову камедь, трагакантову камедь, гуарову камедь, аравійську камедь, гуміарабік, поліакрилову кислоту, співполімер метилметакрилату, карбоксивініловий полімер, амілозу, крохмаль із високим вмістом амілози, гідроксипропілований крохмаль із високим вмістом амілози, декстрин, пектин, хітин, хітозан, леван, елсинан, колаген, желатин, зеїн, клейковину, ізолят соєвого білка, ізолят сироваткового білка, казеїн, мальтодекстрини, наповнювачі, гідроколоїди, а також суміші цих речовин. 27. Фільтр за п.24, який відрізняється тим, що ароматизованою обгорткою обгорнена серцевина фільтра, розташована в центрі його фільтрувального тампона. 28. Фільтр за п.24, який відрізняється тим, що основний струмінь диму проходить спочатку через ділянку фільтра, виготовлену з матеріалу на основі вугілля, а потім через ділянку фільтра, виготовлену з волокнистого матеріалу. Перехресне посилання на споріднені заявки Дана заявка є продовженням заявки на патент США 10/901662, що подана 29 липня 2004 р., та заявляє пріоритет за зазначеною заявкою. Використання засобів з федерального бюджету, що виділяються на дослідження та розробки Не використовувалися. 5 Посилання на "Перелік послідовностей", таблицю або лістинг комп'ютерної програми, представленої на компакт-диску Відсутні Даний винахід стосується способів нанесення напівкапсульованого сигаретного ароматизатора на обгортку фільтрувального тампона або введення напівкапсульованого сигаретного ароматизатора в обгортку фільтрувального тампона та курильного виробу та фільтра з таким ароматизатором. Винахід стосується, зокрема, способів ароматизації обгортки фільтрувального тампона, коли частина ароматизатора залишається на обгортці фільтрувального тампона, а інша його частина проникає у фільтрувальний тампон, сигаретний папір та тютюн та ароматизованого таким способом курильного виробу та фільтру. Смак і аромат є важливими якісними характеристиками курильних виробів, зокрема, сигарет. У даний час сигарети ароматизують обприскуванням тютюну ароматизатором, додаванням гранул ароматизатора у фільтр, додаванням у фільтр ароматизованої нитки, нагнітанням ароматизаторів у фільтр, обприскуванням ароматизатором сигаретного паперу або виготовленням сигарет з ароматизованими смужками. Крім того, деякі сигарети мають фільтри з окремими ділянками, які містять ароматизатори. Так, наприклад, у публікації US 2002/0166563 на ім'я Jupe та ін., описаний спосіб ароматизації сигарет, який полягає в тому, що ароматизатор додають у вугілля сигаретного фільтра обприскуванням частини активованого вугілля в змішувальному барабані або в псевдозрідженому шарі з використанням азоту як зріджувального газу. Оброблене ароматизатором вугілля поміщають у визначене місце фільтра. Однак вугілля часто надає сигареті небажаний "металевий" присмак. Крім того, під час процесу паління вугілля часто поглинає ароматизатор, що міститься в основному струмені диму. Крім цього деякі ароматизатори є леткими речовинами й тому при виготовленні, упакуванні та зберіганні сигарет часто принаймні частково звітрюються. Із-за цієї причини для компенсації такого роду втрат вихідний вміст ароматизаторів у фільтрах часто свідомо збільшують, що приводить до додаткових витрат. Враховуючи сказане вище, ароматизатор, який міститься в курильному виробі, доцільно суспендувати у сполучному. У даний час відомі продукти з ароматизаторами, суспендованими в сполучному. Найбільш відомим прикладом таких продуктів є, ймовірно, швидко розчинні в роті плівки для догляду за порожниною рота LISTERINE® ORAL CARE STRIPS, які створюють у роті смакове відчуття кориці та м'яти, а також вносять у порожнину рота дезодорувальні та антибактеріальні речовини. У патенті US 6596298 на ім'я Leung та ін. запропонована швидко розчинна в роті плівка, яка містить ароматизувальні та антибактеріальні речовини, суспендовані в сполучних, вибраних із групи, яка включає карбоксиметилцелюлозу, пулулан, гідроксипропілметилцелюлозу, гідроксіетилцелюлозу, гідроксипропілцелюлозу, полівінілпіролідон, полівініловий спирт, альгінат натрію, 88172 6 поліетиленгліколь, ксантанову камедь, трагакантову камедь, гуарову камедь, аравійську камедь, гуміарабік, поліакрилову кислоту, співполімер метилметакрилату, карбоксивініловий полімер, амілозу, крохмаль із високим вмістом амілози, гідроксипропілований крохмаль із високим вмістом амілози, декстрин, пектин, хітин, хітозан, леван, елсинан, колаген, желатин, зеїн, клейковину, ізолят соєвого білка, ізолят сироваткового білка, казеїн, а також суміші цих речовин. У патенті US 6656493 на ім'я Dzija та ін. і в патенті US 6740332 на ім'я Zyck та ін. запропонована їстівна плівка для очищення порожнини рота та надання свіжості подиху, яка містить мальтодекстрини, наповнювачі (наприклад, мікрокристалічну целюлозу (МКЦ)) та гідроколоїди (наприклад, альгінат натрію) як плівкоутворювачі. У даній галузі існує необхідність в ароматизованому курильному виробі, який створює при палінні приємний аромат та виготовлений з високою продуктивністю. Крім цього ароматичні властивості такого курильного виробу не повинні зникати при його виготовленні, упакуванні та зберіганні. З урахуванням певних недоліків відомих фільтрувальних елементів курильних виробів у даному винаході пропонується курильний виріб з ароматизатором, що нанесений на обгортку або введений в обгортку фільтрувального тампона та міститься в ній у суспендованому у відповідному сполучному вигляді, наприклад, у карбоксиметилцелюлозі (нижче скорочено позначуваної як "КМЦ"). При виготовленні пропонованого у винаході курильного виробу як сполучне крім КМЦ можна використовувати й інші відомі сполучні, такі як пулулан, гідроксипропілметилцелюлоза, гідроксіетилцелюлоза, гідроксипропілцелюлоза, полівінілпіролідон, полівініловий спирт, альгінат натрію, поліетиленгліколь, ксантанова камедь, трагакантова камедь, гуарова камедь, аравійська камедь, гуміарабік, поліакрилова кислота, співполімер метилметакрилату, карбоксивініловий полімер, амілоза, крохмаль із високим вмістом амілози, гідроксипропілований крохмаль із високим вмістом амілози, декстрин, пектин, хітин, хітозан, леван, елсинан, колаген, желатин, зеїн, клейковина, ізолят соєвого білка, ізолят сироваткового білка, казеїн, мальтодекстрини, наповнювачі (наприклад, мікрокристалічна целюлоза (МКЦ)), гідроколоїди (наприклад, альгінат натрію), а також суміші цих речовин. У пропонованому у винаході курильному виробі до проходження через ароматизовану обгортку фільтрувального тампона основний струмінь диму проходить через вугільний фільтр. Тому вугільний фільтр не абсорбує запах кориці або м'яти. Крім того, пропонований в даному винаході курильний виріб можна виготовляти з високою продуктивністю, він створює при палінні необхідний аромат, і його ароматичні властивості не зникають при його виготовленні, упакуванні та зберіганні. Звичайно курильні вироби, зокрема сигарети, містять тютюновий стрижень у паперовій обгортці та розташований з ним на одній осі циліндричний фільтр. Звичайно фільтр має фільтрувальний тампон з ацетату целюлози, з'єднаний з тютюновим стрижнем мундштуковим папером. У процесі па 7 ління основний струмінь диму проходить від тліючого кінця тютюнового стрижня спочатку через віддалений від рота кінець фільтра, а потім через його напрямлений убік рота кінець. У даному винаході пропонується курильний виріб, при палінні якого до роту курця разом з димом потрапляють ароматичні речовини, які містяться в ароматизованій обгортці фільтрувального тампона з КМЦ або з будь-яким іншим з перерахованих вище сполучних, у яких можуть суспендуватися ароматизатори і які здатні розкладатися в процесі паління. Так, зокрема, КМЦ являє собою напівсинтетичний водорозчинний полімер, у якому групи СН2СООН заміщені в ланках глюкози целюлозного ланцюга і який звичайно використовують як сполучне, плівкоутворювач та суспендуючий агент. Ароматизатор додають, наприклад, у капсульованому або суспендованому вигляді в матеріал, використовуваний як обгортка тампона сигаретного фільтра. Під дією тепла, що виділяється при палінні, і/або водяної пари обгортка фільтрувального тампона руйнується, і з неї виділяється ароматизатор, який міститься в ній. Деяка частина ароматизатора залишається на обгортці, а інша його частина потрапляє у фільтрувальний тампон, у сигаретний папір і в тютюн. При проходженні основного струменя диму через ароматизовану обгортку фільтрувального тампона ароматизатор, який міститься в ній, постійно виділяється протягом всього процесу паління. Під час паління ароматизатор потрапляє в основний струмінь сигаретного диму, а потім до роту курця, не зазнаючи при цьому піролізу. Ароматизатор, який міститься в обгортці фільтрувального тампона не проходить через визначені фільтрувальні матеріали, через які проходить основний струмінь диму, що дозволяє використовувати такі ароматизатори, як, наприклад, коричний альдегід, які звичайно поглинаються такими фільтрувальними матеріалами, як, наприклад, вугілля. У пропонованому у винаході курильному виробі ароматизатор у процесі паління не нагрівається й тому не розкладається. Сполучне, у якому суспендований ароматизатор, також захищає його від нагрівання й, крім того, перешкоджає його окисненню при контакті з повітрям. Ароматизованою обгорткою фільтрувального тампона, необов'язково в сполученні із зовнішньою ароматизованою обгорткою фільтрувального тампона, можна обгорнути зовнішню поверхню фільтра, а також його серцевини. Як ароматизатори у пропонованому у винаході курильному виробі можна використовувати як звичайні ароматизатори для сигарет, наприклад, ментол і тютюн Берлей, так і нетрадиційні сигаретні ароматизатори, наприклад, корицю. Ці та інші відмітні риси даного винаходу, обсяг якого визначається його формулою, більш докладно розглянуті в наступному описі з посиланням на прикладені креслення. Об'єкти даного винаходу та його переваги більш докладно розглянуті нижче на прикладі кращого варіанта його здійснення з посиланням на прикладені креслення, на яких показано: 88172 8 на Фіг.1 - вигляд в аксонометрії кінця фільтра виконаного відповідно до першого варіанта здійснення винаходу курильного виробу із частково розгорнутою обгорткою; на Фіг.2 - вигляд з торця фільтра, зображеного на Фіг.1, на Фіг.3 - вигляд в аксонометрії кінця фільтра виконаного відповідно до другого варіанта здійснення винаходу курильного виробу із частково розгорнутою обгорткою, на Фіг.4 - вигляд з торця фільтра, зображеного на Фіг.3, та на Фіг.5 - вигляд в аксонометрії кінця фільтра виконаного відповідно до третього варіанта здійснення винаходу курильного виробу із частково розгорнутою обгорткою. Незважаючи на можливість існування найрізноманітніших варіантів практичної реалізації даного винаходу, на прикладених до опису кресленнях показані та у наступному описі докладно розглянуті тільки кращі варіанти його можливого здійснення, які лише ілюструють винахід, але не обмежують його обсяг. На Фіг.1 та 2 показаний один із кращих варіантів можливого виконання пропонованого у винаході курильного виробу 10, який містить стрижень 12 з курильного матеріалу, наприклад, тютюну, та фільтр 14, з'єднаний з тютюновим стрижнем 12 мундштуковим папером 18. Тютюновий стрижень 12 може бути обгорнутий обгорткою 16 зі звичайного сигаретного паперу. Фільтр 14 має фільтрувальний тампон 11, виготовлений, наприклад, з ацетату целюлози або з іншого волокнистого або тканого матеріалу, з обгорткою 13. Обгортка 13 фільтра обгорнена мундштуковим папером 18. Під час паління основний струмінь диму від тліючого кінця тютюнового стрижня 12 через фільтр 14 потрапляє до роту курця. Обгортка 13 фільтрувального тампона містить карбоксиметилцелюлозу (КМЦ) або будь-яке інше сполучне, здатне суспендувати ароматизатори, які містяться в обгортці, про що йшлося вище. Спосіб додавання ароматизаторів у сполучні добре відомий з рівня техніки. Фільтрувальний тампон 11 обгорнутий ароматизованою обгорткою 13, у якій при палінні залишається деяка частина ароматизатора, інша частина якого потрапляє у фільтрувальний тампон 11, мундштуковий папір 18, паперову обгортку 16 і тютюновий стрижень 12. Фільтрувальний тампон 11 можна обгорнути ароматизованою обгорткою 13 безпосередньо в процесі виготовлення сигарет. Кількість обгортки 13, яка припадає на сигарету, може бути різною залежно від таких факторів, як розмір обгортки 13 і концентрація суспендованих у ній ароматизаторів 13. Оскільки основний струмінь диму проходить через фільтр 14, який містить обгорнений в ароматизовану обгортку 13 фільтрувальний тампон 11, в основний струмінь диму постійно потрапляє ароматизатор. На Фіг.3 та 4 показаний інший варіант виконання пропонованого у винаході курильного виробу 30, який містить стрижень 32 з курильного матеріалу, наприклад, тютюну, та фільтр 34, з'єднаний з тютюновим стрижнем 32. Тютюновий 9 стрижень 32 можна обгорнути обгорткою 36 зі звичайного сигаретного паперу. Фільтр 34 має фільтрувальний тампон 31, виготовлений, наприклад, з ацетату целюлози або з іншого волокнистого або тканого матеріалу, з першою ароматизованою обгорткою 33. Перша ароматизована обгортка 13 фільтра обгорнена мундштуковим папером 38. У центрі фільтрувального тампона 31 розташована серцевина 37 фільтра, обгорнена другою ароматизованою обгорткою 35. Перша та друга ароматизовані обгортки 33 і 35 розташовані таким чином, що під час паління на них залишається тільки деяка частина ароматизатора, тоді як переважна його частина потрапляє у фільтрувальний тампон 31, мундштуковий папір 38, паперову обгортку 36, тютюновий стрижень 32 і сердечник 37 фільтра. Відповідні частини фільтра можна обгорнути першою та другою ароматизованими обгортками 33 та 35 безпосередньо в процесі виготовлення сигарет. Кількість обгорток 33 і 35, яка припадає на сигарету, може бути різною залежно від таких факторів, як розмір обгорток 33 та 35 і концентрація суспендованих в обгортках 33 і 35 ароматизаторів. Оскільки під час паління основний струмінь диму проходить через фільтр 34, який містить фільтрувальний тампон 31 з першою та другою ароматизованими обгортками 33 і 35, в основний струмінь диму постійно потрапляє ароматизатор. На Фіг.5 показаний ще один варіант виконання пропонованого у винаході курильного виробу 50, який містить стрижень 52 курильного матеріалу, наприклад, тютюну, і фільтр 54, з'єднаний з тютюновим стрижнем 32 мундштуковим папером 58. Тютюновий стрижень 52 можна обгорнути обгорткою 56 зі звичайного сигаретного паперу. Як фільтр 54 можна використовувати багатокомпонентний фільтр. Фільтр 54, показаний на Фіг.5, розділений на ділянку 57 з матеріалу на основі вугілля та ділянку 55 з волокнистого матеріалу, наприклад, з ацетату целюлози, або іншого матеріалу, наприклад, тканого. Вугільну ділянку 57 фільтра можна обгорнути звичайною обгорткою 59 фільтрувального тампона, а волокнисту ділянку 55 ароматизованою обгорткою 53. Обидві обгортки 88172 10 звичайну обгортку 59 і ароматизовану обгортку 53 - можна обгорнути мундштуковим папером 58. Під час паління курильного виробу 50 основний струмінь диму від тліючого кінця тютюнового стрижня 52 через фільтр 54 потрапляє до роту курця. Волокниста ділянка 55 фільтра обгорнута ароматизованою обгорткою 53, на якій під час паління залишається деяка частина ароматизатора, інша частина якого потрапляє у волокнисту ділянку 55 фільтра. Основний струмінь диму, який проходить через фільтр 54 спочатку проходить через вугільну ділянку 57 фільтра, а потім через волокнисту ділянку 55, з ароматизованої обгортки 53 якого в нього потрапляє ароматизатор. Невелика кількість ароматизатора обгортки 53 може адсорбуватися вугільною ділянкою 57 фільтра. При цьому основна кількість ароматизатора з ароматизованої обгортки 53 разом з димом потрапляє до роту курця. Приклад Для визначення кількості ароматизатора в димі на обгортку 13 фільтрувального тампона наносили ментоловий ароматизатор. Приблизна маса ароматизатора, доданого до обгортки 13, становила 33мг при довжині фільтра 14, що дорівнює 27мм. Внаслідок випаровування ментолу при виготовленні сигарети вміст ментолу в обгортці 13 зразка, використаного для експерименту, зменшився до 0,58%. Таким чином, при вихідному вмісті в обгортці 33мг ментолу після виготовлення сигарети в обгортці залишилося всього 0,58%, або 0,191мг ментолу. При аналізі диму було встановлено, що вміст у димі викуреної сигарети ментолу склав 0,02мг, тобто в дим з ароматизованої обгортки 13 потрапило всього приблизно 10% ментолу. Наведений вище докладний опис винаходу призначений насамперед для пояснення суті винаходу та не обмежує обсяг винаходу, у зв'язку з чим у розглянуті вище в описі варіанти його здійснення можна вносити різні, очевидні для спеціалістів у даній галузі зміни та вдосконалення, що не виходять за обсяг винаходу, який визначається його формулою. Так, зокрема, даний винахід можна використовувати для виготовлення сигарет різного діаметра (великого та невеликого). 11 Комп’ютерна верстка Н. Лиcенко 88172 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
