Пристрій для перемішування

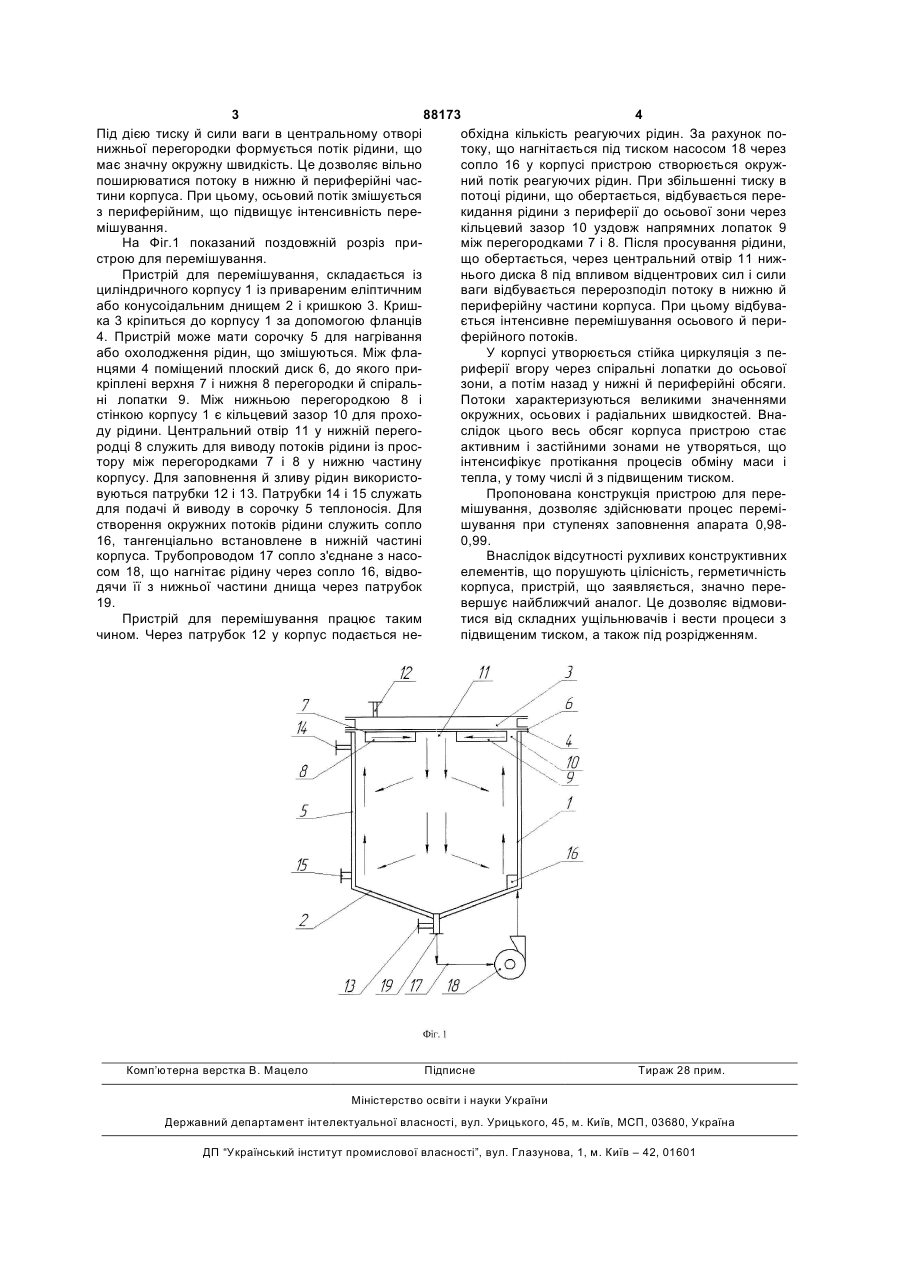

Пристрій для перемішування, що містить вертикальний циліндричний корпус із кришкою й днищем, у верхній частині якого розміщені спіральні напрямні лопатки з приєднаними верхньою й нижньою перегородками у вигляді дисків, при цьому верхня перегородка прикріплена до стінки корпусу, а нижня виконана із центральним отвором і встановлена на відстані від стінки, який відрізняється тим, що додатково містить насос із трубопроводом, що з'єднує осьову частину дна корпусу й тангенціально спрямоване сопло, установлене в нижній частині корпусу. (19) (21) a200702297 (22) 03.03.2007 (24) 25.09.2009 (46) 25.09.2009, Бюл.№ 18, 2009 р. (72) ІВАНОВ ДМИТРО ГЕОРГІЙОВИЧ, ВАСЬКЕВИЧ МИХАЙЛО АНДРІЙОВИЧ, ДОЛГИХ СЕРГІЙ ЯКОВИЧ, РАБКО АНДРІЙ ЄВГЕНІЙОВИЧ, BY (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ТЕХНОСОЮЗ" (56) SU 1115789 A, 30.09.1984 DE 391010, 24.07.1926 US 3685806, 22.08.1972 RU 2026728 C1, 20.01.1995 SU 917856, 07.04.1982 3 88173 4 Під дією тиску й сили ваги в центральному отворі обхідна кількість реагуючих рідин. За рахунок понижньої перегородки формується потік рідини, що току, що нагнітається під тиском насосом 18 через має значну окружну швидкість. Це дозволяє вільно сопло 16 у корпусі пристрою створюється окружпоширюватися потоку в нижню й периферійні часний потік реагуючих рідин. При збільшенні тиску в тини корпуса. При цьому, осьовий потік змішується потоці рідини, що обертається, відбувається перез периферійним, що підвищує інтенсивність перекидання рідини з периферії до осьової зони через мішування. кільцевий зазор 10 уздовж напрямних лопаток 9 На Фіг.1 показаний поздовжній розріз приміж перегородками 7 і 8. Після просування рідини, строю для перемішування. що обертається, через центральний отвір 11 нижПристрій для перемішування, складається із нього диска 8 під впливом відцентрових сил і сили циліндричного корпусу 1 із привареним еліптичним ваги відбувається перерозподіл потоку в нижню й або конусоідальним днищем 2 і кришкою 3. Кришпериферійну частини корпуса. При цьому відбувака 3 кріпиться до корпусу 1 за допомогою фланців ється інтенсивне перемішування осьового й пери4. Пристрій може мати сорочку 5 для нагрівання ферійного потоків. або охолодження рідин, що змішуються. Між флаУ корпусі утворюється стійка циркуляція з пенцями 4 поміщений плоский диск 6, до якого пририферії вгору через спіральні лопатки до осьової кріплені верхня 7 і нижня 8 перегородки й спіральзони, а потім назад у нижні й периферійні обсяги. ні лопатки 9. Між нижньою перегородкою 8 і Потоки характеризуються великими значеннями стінкою корпусу 1 є кільцевий зазор 10 для прохоокружних, осьових і радіальних швидкостей. Внаду рідини. Центральний отвір 11 у нижній перегослідок цього весь обсяг корпуса пристрою стає родці 8 служить для виводу потоків рідини із просактивним і застійними зонами не утворяться, що тору між перегородками 7 і 8 у нижню частину інтенсифікує протікання процесів обміну маси і корпусу. Для заповнення й зливу рідин використотепла, у тому числі й з підвищеним тиском. вуються патрубки 12 і 13. Патрубки 14 і 15 служать Пропонована конструкція пристрою для передля подачі й виводу в сорочку 5 теплоносія. Для мішування, дозволяє здійснювати процес перемістворення окружних потоків рідини служить сопло шування при ступенях заповнення апарата 0,9816, тангенціально встановлене в нижній частині 0,99. корпуса. Трубопроводом 17 сопло з'єднане з насоВнаслідок відсутності рухливих конструктивних сом 18, що нагнітає рідину через сопло 16, відвоелементів, що порушують цілісність, герметичність дячи її з нижньої частини днища через патрубок корпуса, пристрій, що заявляється, значно пере19. вершує найближчий аналог. Це дозволяє відмовиПристрій для перемішування працює таким тися від складних ущільнювачів і вести процеси з чином. Через патрубок 12 у корпус подається непідвищеним тиском, а також під розрідженням. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
