Шийний корсет

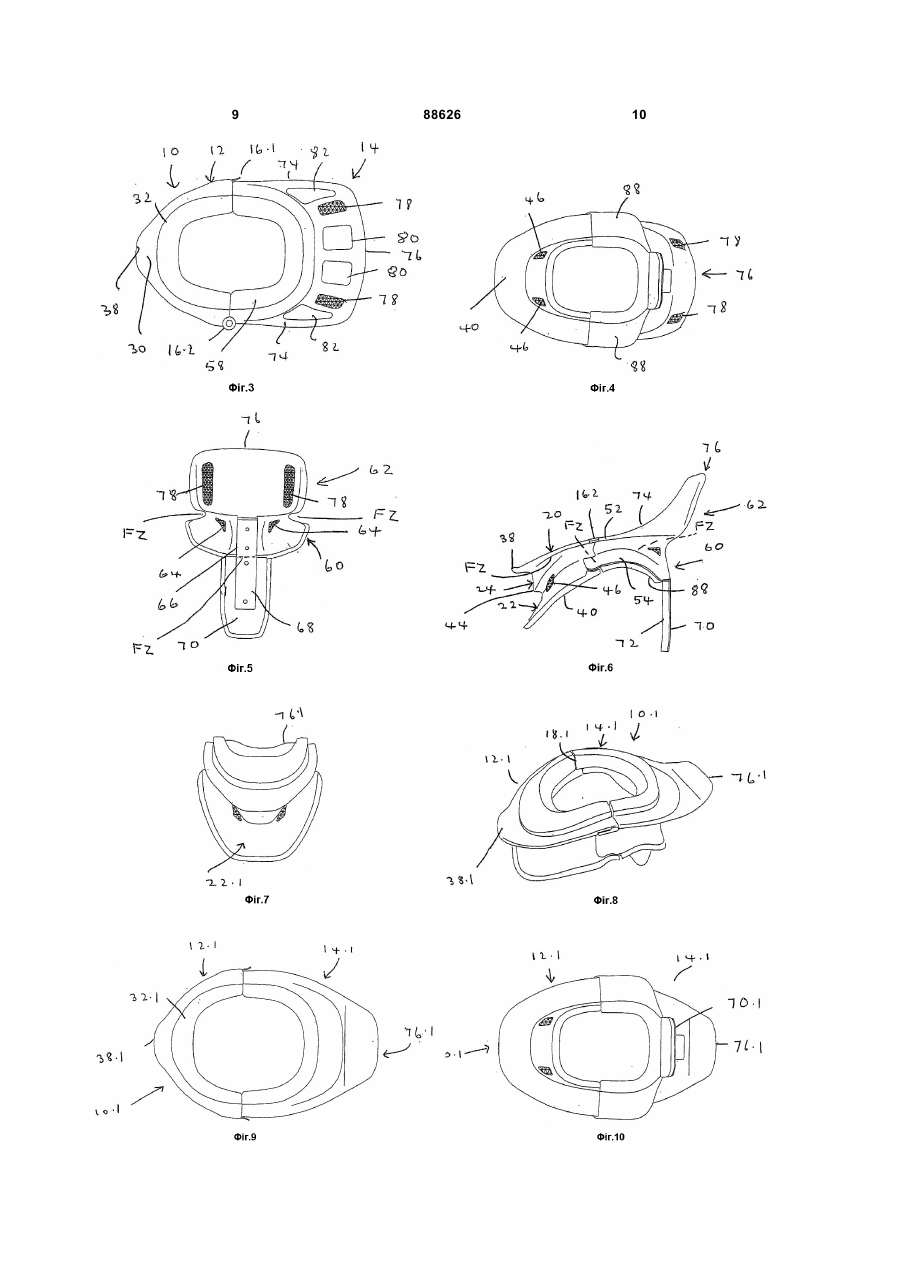

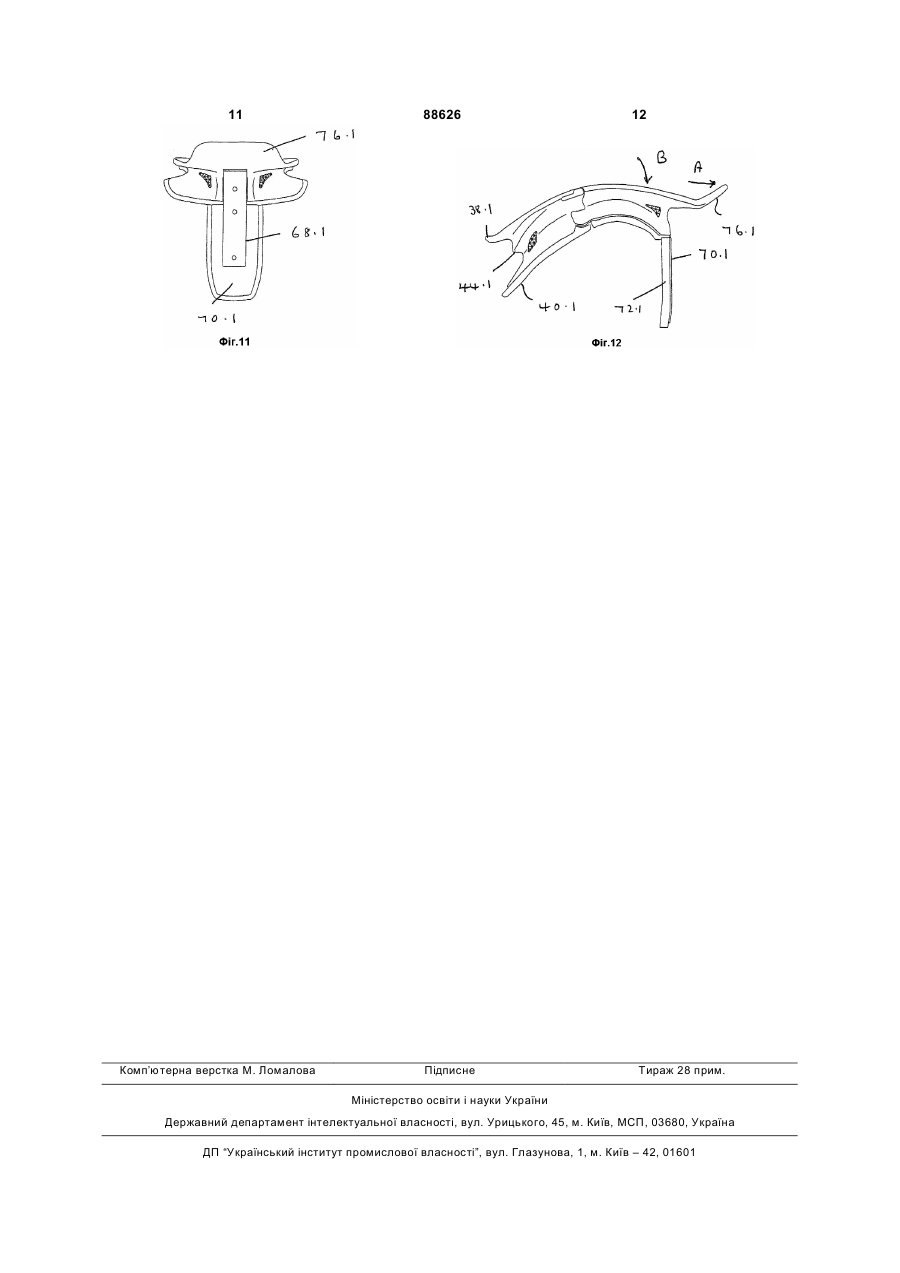

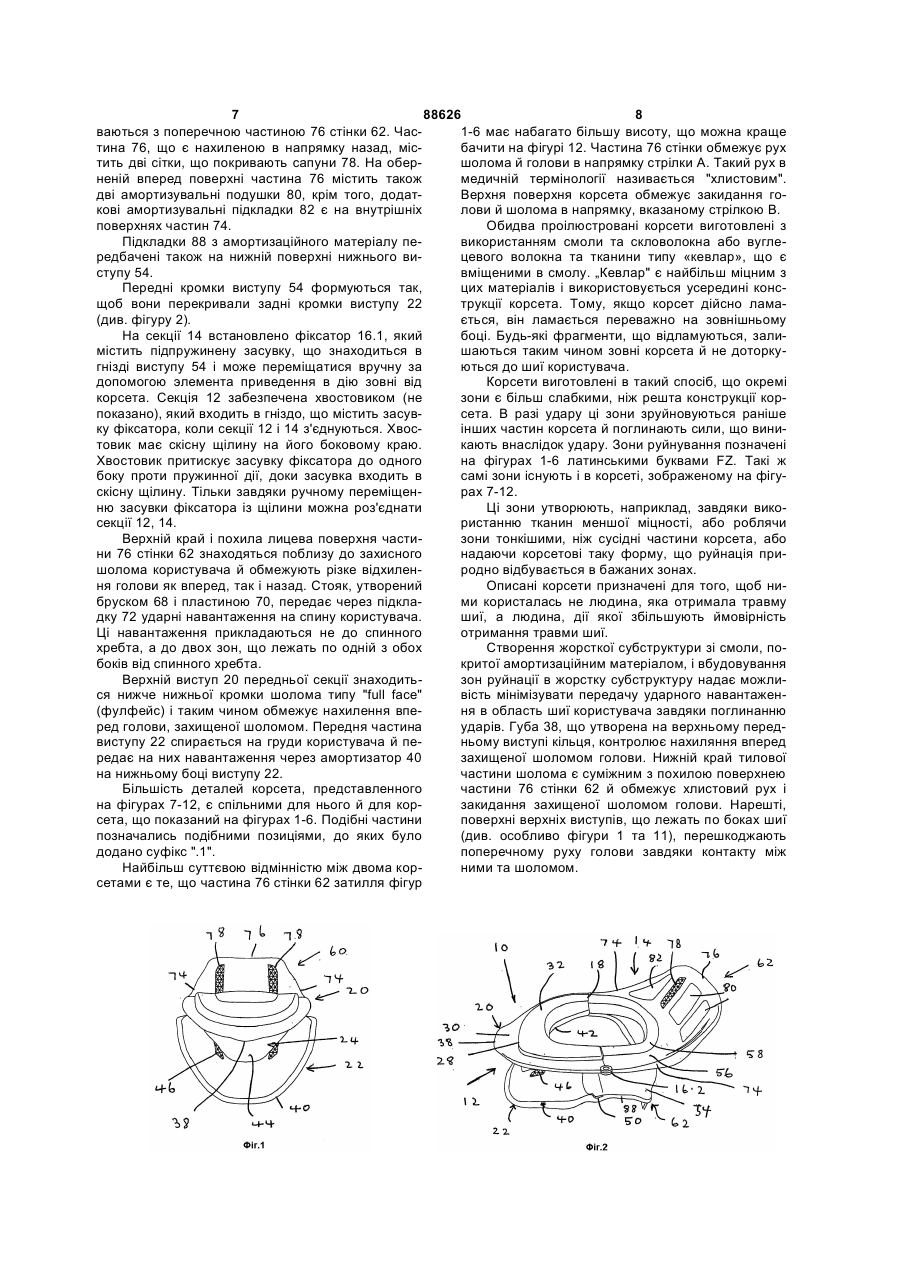

1. Шийний корсет для використання разом із захисним шоломом, що містить принаймні одну взагалі обернену догори ударну поверхню, яка обмежує відхиляння вказаного шолома, контактуючи з нижнім боком останнього; принаймні одну поверхню, що сформована та підігнана так, щоб обпиратись на тулуб користувача корсета; і несучу структуру, створену між ударною поверхнею та поверхнею, яка обпирається на тулуб користувача, причому вказана структура є достатньо пружною, щоб передавати ударні навантаження від шолома через ударну поверхню на тулуб користувача. 2. Шийний корсет за п. 1, який відрізняється тим, що вказана структура є взагалі негнучкою. 3. Шийний корсет за п. 1, який відрізняється тим, що містить стояк, який видається від вказаної структури в задньому напрямку вниз вздовж спини користувача. 4. Шийний корсет за п. 3, який відрізняється тим, що містить амортизатор, розміщений вздовж вертикальних кромок вказаного стояка для передачі на спину користувача, по обидва боки спинного хребта, ударних навантажень, які прикладаються до корсета. 5. Шийний корсет за п. 4, який відрізняється тим, що стояк містить вертикальний брусок, приєднану до бруска пластину, що є ширшою, ніж брусок, і виступає за його обидва боки, на якій закріплено вказаний амортизатор. 6. Шийний корсет за п. 1, який відрізняється тим, що містить верхній виступ, який видається від вказаної структури в задньому напрямку, і затилля, яке видається вверх від вказаного верхнього виступу і на якому утворено одну з вказаних ударних 2 (19) 1 3 Винахід має відношення до медичної техніки, а саме стосується корсетів для фіксації шийних хребців. Шийні корсети застосовуються звичайно для підтримки та іммобілізації шиї людини після того, як вона отримала травму шиї. Призначення шийного корсета згідно з винаходом, що заявляється, полягає в тому, щоб забезпечити захист шиї користувача від більшості типів травм, таких як переломи, що можуть бути отримані користувачем, особливо учасником тих видів спорту, де існує ризик серйозної травми шиї, таких як високошвидкісні види мотоспорту. Згідно з першим аспектом даного винаходу пропонується шийний корсет, що містить кільце, підігнане по формі шиї користувача, стояк, який видається від кільця в його задньому положенні вниз вздовж спини користувача, і амортизатор, розміщений вздовж вертикальних кромок стояка для передачі на спину користувача, по обидва боки спинного хребта, ударних навантажень, які прикладаються до корсета. Згідно з другим аспектом даного винаходу пропонується шийний корсет, що містить кільце, підігнане по формі шиї користувача, верхній виступ, який видається від кільця в задньому напрямку, і затилля, що видається вверх від вказаного виступу для того, щоб контактувати з нижнім боком тилової частини захисного шолома й обмежувати в такий спосіб відхиляння шолома в задньому напрямку, нижній виступ, який видається від кільця в задньому напрямку, стояк, який видається вниз від вказаного нижнього виступу вздовж спини користувача, і амортизатор, розміщений вздовж вертикальних кромок стояка для передачі на спину користувача, по обидва боки спинного хребта, ударних навантажень, які прикладаються до корсета. Згідно з третім аспектом даного винаходу пропонується шийний корсет, що містить кільце, підігнане по формі шиї користувача, виступ, який видається від кільця в задньому напрямку, і затилля, що видається вверх від вказаного виступу в задньому напрямку для того, щоб контактувати з нижнім боком тилової частини захисного шолома й обмежувати в такий спосіб відхиляння шолома в задньому напрямку. Вказане затилля може мати в плані криволінійну конфігурацію й містити частину, яка видається від тилу кільця корсета, й частини вздовж кожного боку корсета, причому частина затилля, яка видається від тилу кільця корсета, має в основному постійну висоту, а частини затилля з боків корсета зменшуються по висоті зі збільшенням відстані від краю частини затилля, яка видається від тилу кільця корсета. Згідно з четвертим аспектом даного винаходу пропонується шийний корсет, який містить кільце, підігнане по формі шиї користувача, виступ, направлений вперед і вниз від вказаного кільця, і амортизатор на нижньому боці виступу для опирання на груди користувача і передачі на груди 88626 4 ударних навантажень, які прикладаються до корсета. Згідно з п'ятим аспектом даного винаходу пропонується шийний корсет, який містить кільце, підігнане по формі шиї користувача, і передній виступ кільця з оберненою вгору ударною поверхнею, яка при застосуванні корсета разом із захисним шоломом типу «фулфейс» (full face) обмежує нахиляння шолома вниз завдяки контактуванню з нижнім боком забрала шолома. Згідно з шостим аспектом даного винаходу пропонується шийний корсет, що містить кільце, підігнане по формі шиї користувача, верхній передній виступ кільця з оберненою вгору ударною поверхнею, яка при застосуванні корсета разом із захисним шоломом типу «фулфейс», обмежує нахиляння шолома вниз завдяки контактуванню з нижнім боком забрала шолома, нижній передній виступ кільця, амортизатор на нижньому боці нижнього виступу для опирання на груди користувача й передачі на груди ударних навантажень, які прикладаються до корсета, та опору, що з'єднує верхній і нижній передні виступи, причому опора є порожнистою й обмеженою радіально зовнішнім та радіально внутрішнім шкіряними полотнами. В кращому втіленні винаходу вказаний верхній виступ є поржнистим і обмеженим верхнім і нижнім шкіряними полотнами, причому порожнистий інтер'єр верхнього виступу є сполучений з простором між вказаними внутрішнім і зовнішнім шкіряними полотнами з'єднуючої опори. Вказане кільце може мати передню U-подібну секцію та задню U-подібну секцію, які будучи рознімними є забезпечені запираючими засобами, щоб з'єднувати вказані секції одну з одною. В одному з конструктивних втілень винаходу вказаний стояк містить приєднаний до кільця вертикальний брусок з приєднаною до нього пластиною, яка є ширшою, ніж брусок, і виступає поза його обидва боки, та амортизатор, закріплений на вказаній пластині. Опора, яка з'єднує верхній та нижній передні виступи може бути виконана так, щоб були створені зони руйнації. Для того, щоб краще розуміти винахід, що заявляється, та щоб показати, як його може бути втілено, нижче наводяться посилання на прикладені креслення, на яких: Фігура 1 є фронтальним зображенням шийного корсета згідно з винаходом; Фігура 2 є аксонометричним зображенням шийного корсета; Фігура 3 є вид зверху, в плані на шийний корсет; Фігура 4 є вид знизу на шийний корсет; Фігура 5 є вид ззаду шийного корсета; Фігура 6 є вид збоку шийного корсета; Фігура 7 є фронтальним зображенням іншого варіанта шийного корсета згідно з винаходом; Фігура 8 є аксонометричним зображенням шийного корсета Фігури 7; Фігура 9 є вид зверху, в плані, на шийний корсет Фігури 7; 5 88626 6 Фігура 10 є вид знизу на шийний корсет Фігури ню поверхню 30 губи 38. Нижнє шкіряне полотно 7; утворює нижній бік губи 38 і приєднується до зовФігура 11 є вид ззаду шийного корсета Фігури нішньої шкіряної стінки 44 опори 24. 7; та Таким чином, передня секція 12 шийного корФігура 12 є вид збоку шийного корсета Фігури сета є порожнистою, внутрішній простір якої є об7. межений верхнім виступом 20, нижнім виступом 22 Шийний корсет 10, зображений на фігурах 1-6, та шкіряними стінками опори 24. Порожниста губа містить передню секцію 12 та задню секцію 14, 38 утворює додаткове розширення простору, з'єднані між собою разом так, щоб створити наствореного між шкіряними стінками 42, 44, верхнім вколо шиї користувача кіольце, підігнане по формі виступом 20 і нижнім виступом 22. шиї. З'єднання може містити дві пружинні защіпки В шкіряній стінці 44 передбачені сапуни (не або, краще, одну пружинну защіпку 16.1 і шарнір показані), також додаткові сапуни 46 передбачені у 16.2. Лінія рознімання між передньою та задньою нижньому виступі 22. Усі ці сапуни є сполученими секціями позначена позицією 18. з указаним внутрішнім простором і дозволяють Передня секція 12 має в плані U-подібну форповітрю проходити через порожнисту передню му й складається з порожнистого верхнього вистусекцію корсета. пу 20 і щільного нижнього виступу 22, з'єднаних Вільні кінці нижніх виступів мають ступені 50 між собою за допомогою композитної опори 24. (див. фігуру 2), що забезпечують перекриття цих Верхній виступ 20 має уступ вздовж кривої лідвох секцій 12,14 внапуск, як буде описано нижче нії 28 між зовнішньою поверхнею 30 і заглибленою більш докладно. поверхнею. Зовнішня поверхня 30 розташована Задня секція 14 містить верхній і нижній вистувище заглибленої поверхні. Заглиблену поверхню пи 52, 54, які формують продовження відповідно на кресленнях не видно, позаяк вона є закрита верхнього і нижнього виступів 22, 24 передньої частиною підковоподібного амортизатора 32. Амосекції 12, коли секції з'єднуються. ртизатор 32 виконано знімним, прилаштованим до Верхній виступ 52 сформовано ступінчатим вказаної заглибленої поверхні за допомогою, натак, щоб його верхня поверхня мала радіальноприклад, текстильної застібки типу «липучка» (не внутрішню частину, яка є нижчою, ніж радіальнопоказана), котра звичайно продається під торгозовнішня частина. Радіально-зовнішня частина вою маркою «Velcro» («велькро»), й встановлено позначена позицією 56, а радіально-внутрішня на заглибленій поверхні. Амортизатор 32 виступає частина містить амортизатор 58, прикріплений до над поверхнею 30. останньої за допомогою однієї або більше смужок Верхній виступ 20, якщо його задній кінець «велькро». Виступ 52, який є порожнистим, обмерозглядати по лінії 18 рознімання, є скошеним тажено верхнім шкіряним полотном, що утворює ким чином, що внутрішня кромка заглибленої поступінчату верхню поверхню верхнього виступу, та верхні є нижчою, ніж її зовнішня кромка, а внутрінижнім шкіряним полотном. шня кромка поверхні 30 - нижчою, ніж її зовнішня Затилля корсета складається з першої стінки кромка. Фронтальна частина поверхні 30, що є 60 і другої стінки 62. більш широкою в радіальному напрямку, ніж бокоНижній виступ 54 криволінійно спадає долу в ві частини цієї поверхні, вигнута вгору (див. особйого задньому кінці, щоб злитися зі стінкою 60. В ливо фігуру 6) і утворює губу 38, що виступає впестінці 60 передбачені сапуни 64, а в центрі оберред. неної назад поверхні стінки 60 утворена вертикаНижній виступ 22 є більш широким, ніж верхній льно розташована заглибина 66. виступ 20, і видається за верхній виступ як у бокоБрусок 68 є розміщеним своїм верхнім кінцем вих, так і у передньому напрямах. Нижній бік нижв заглибині 66 і пригвинченим до стінки 60. Пласнього виступу 22 містить шар 40 амортизуючого тина 70, що є ширшою, ніж брусок 68, прикріплена матеріалу, прикріпленого до нього. Шар 40, коли до бруска 68 гвинтами чи іншими відповідними корсет 10 одягнуто, знаходиться в контакті з тією кріпильними засобами й виступає в обох горизончастиною грудей користувача, котра знаходиться тальних напрямах за брус 68. U-подібна підкладка безпосередньо під шиєю. 72 з амортизувального матеріалу прикріплена до Опора 24, що з'єднує між собою верхній виоберненої вперед поверхні пластини 70. Брусок 68 ступ 20 і нижній виступ 22, має порожнисту консі пластина 70 утворюють стояк. трукцію, утворену шкіряною стінкою в передньому Між бруском 68 і стінкою 60 може бути розмікінці секції 12 І шкіряною стінкою збоку вільних щена клиноподібна прокладка (не показана), щоб кінців U-подібної секції 12. змусити брусок прийняти невертикальну орієнтаВнутрішні кромки верхнього виступу 20 та ницію. Альтернативно, можуть використовуватись дві жнього виступу 22 секції 12 з'єднані між собою клиноподібні прокладки в контакті одна до одної, вигнутою внутрішньою шкіряною стінкою 42 опори щоб переміщувати брусок 68 назад відносно стінки 24. Зовнішня шкіряна стінка 44 опори простягаєть60, залишаючи брусок вертикальним. ся від нижнього боку верхнього виступу 20 до зовМіж бруском 68 і пластиною 70 можуть також нішньої поверхні нижнього виступу 22. використовуватись прокладки для того, щоб нахиНижній виступ 22 утворено з одинарної шкіри, ляти пластину 70 відносно бруска, або переміщутоді як верхній виступ 20, як було вказано вище, вати її назад відносно бруска. має порожнисту конструкцію з верхнього та нижСтінка 62 затилля утворює висхідне розшинього шкіряних полотен. Верхнє шкіряне полотно рення частини 56 виступу 52. Стінка 62, в плані, верхнього виступу 20 утворює заглиблену поверхмає бокові частини 74 в цілому трикутної форми, ню, на котрій встановлено амортизатор 32, і верхякі збільшуються по висоті в зонах, де вони зли 7 88626 8 ваються з поперечною частиною 76 стінки 62. Час1-6 має набагато більшу висоту, що можна краще тина 76, що є нахиленою в напрямку назад, місбачити на фігурі 12. Частина 76 стінки обмежує рух тить дві сітки, що покривають сапуни 78. На обершолома й голови в напрямку стрілки А. Такий рух в неній вперед поверхні частина 76 містить також медичній термінології називається "хлистовим". дві амортизувальні подушки 80, крім того, додатВерхня поверхня корсета обмежує закидання гокові амортизувальні підкладки 82 є на внутрішніх лови й шолома в напрямку, вказаному стрілкою В. поверхнях частин 74. Обидва проілюстровані корсети виготовлені з Підкладки 88 з амортизаційного матеріалу певикористанням смоли та скловолокна або вуглередбачені також на нижній поверхні нижнього вицевого волокна та тканини типу «кевлар», що є ступу 54. вміщеними в смолу. „Кевлар" є найбільш міцним з Передні кромки виступу 54 формуються так, цих матеріалів і використовується усередині консщоб вони перекривали задні кромки виступу 22 трукції корсета. Тому, якщо корсет дійсно лама(див. фігуру 2). ється, він ламається переважно на зовнішньому На секції 14 встановлено фіксатор 16.1, який боці. Будь-які фрагменти, що відламуються, залимістить підпружинену засувку, що знаходиться в шаються таким чином зовні корсета й не доторкугнізді виступу 54 і може переміщатися вручну за ються до шиї користувача. допомогою элемента приведення в дію зовні від Корсети виготовлені в такий спосіб, що окремі корсета. Секція 12 забезпечена хвостовиком (не зони є більш слабкими, ніж решта конструкції корпоказано), який входить в гніздо, що містить засувсета. В разі удару ці зони зруйновуються раніше ку фіксатора, коли секції 12 і 14 з'єднуються. Хвосінших частин корсета й поглинають сили, що винитовик має скісну щілину на його боковому краю. кають внаслідок удару. Зони руйнування позначені Хвостовик притискує засувку фіксатора до одного на фігурах 1-6 латинськими буквами FZ. Такі ж боку проти пружинної дії, доки засувка входить в самі зони існують і в корсеті, зображеному на фігускісну щілину. Тільки завдяки ручному переміщенрах 7-12. ню засувки фіксатора із щілини можна роз'єднати Ці зони утворюють, наприклад, завдяки викосекції 12, 14. ристанню тканин меншої міцності, або роблячи Верхній край і похила лицева поверхня частизони тонкішими, ніж сусідні частини корсета, або ни 76 стінки 62 знаходяться поблизу до захисного надаючи корсетові таку форму, що руйнація пришолома користувача й обмежують різке відхиленродно відбувається в бажаних зонах. ня голови як вперед, так і назад. Стояк, утворений Описані корсети призначені для того, щоб нибруском 68 і пластиною 70, передає через підклами користалась не людина, яка отримала травму дку 72 ударні навантаження на спину користувача. шиї, а людина, дії якої збільшують ймовірність Ці навантаження прикладаються не до спинного отримання травми шиї. хребта, а до двох зон, що лежать по одній з обох Створення жорсткої субструктури зі смоли, побоків від спинного хребта. критої амортизаційним матеріалом, і вбудовування Верхній виступ 20 передньої секції знаходитьзон руйнації в жорстку субструктуру надає можлися нижче нижньої кромки шолома типу "full face" вість мінімізувати передачу ударного навантажен(фулфейс) і таким чином обмежує нахилення впеня в область шиї користувача завдяки поглинанню ред голови, захищеної шоломом. Передня частина ударів. Губа 38, що утворена на верхньому передвиступу 22 спирається на груди користувача й пеньому виступі кільця, контролює нахиляння вперед редає на них навантаження через амортизатор 40 захищеної шоломом голови. Нижній край тилової на нижньому боці виступу 22. частини шолома є суміжним з похилою поверхнею Більшість деталей корсета, представленного частини 76 стінки 62 й обмежує хлистовий рух і на фігурах 7-12, є спільними для нього й для корзакидання захищеної шоломом голови. Нарешті, сета, що показаний на фігурах 1-6. Подібні частини поверхні верхніх виступів, що лежать по боках шиї позначались подібними позиціями, до яких було (див. особливо фігури 1 та 11), перешкоджають додано суфікс ".1". поперечному руху голови завдяки контакту між Найбільш суттєвою відмінністю між двома корними та шоломом. сетами є те, що частина 76 стінки 62 затилля фігур 9 88626 10 11 Комп’ютерна верстка М. Ломалова 88626 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
