Ортопедичний корсет

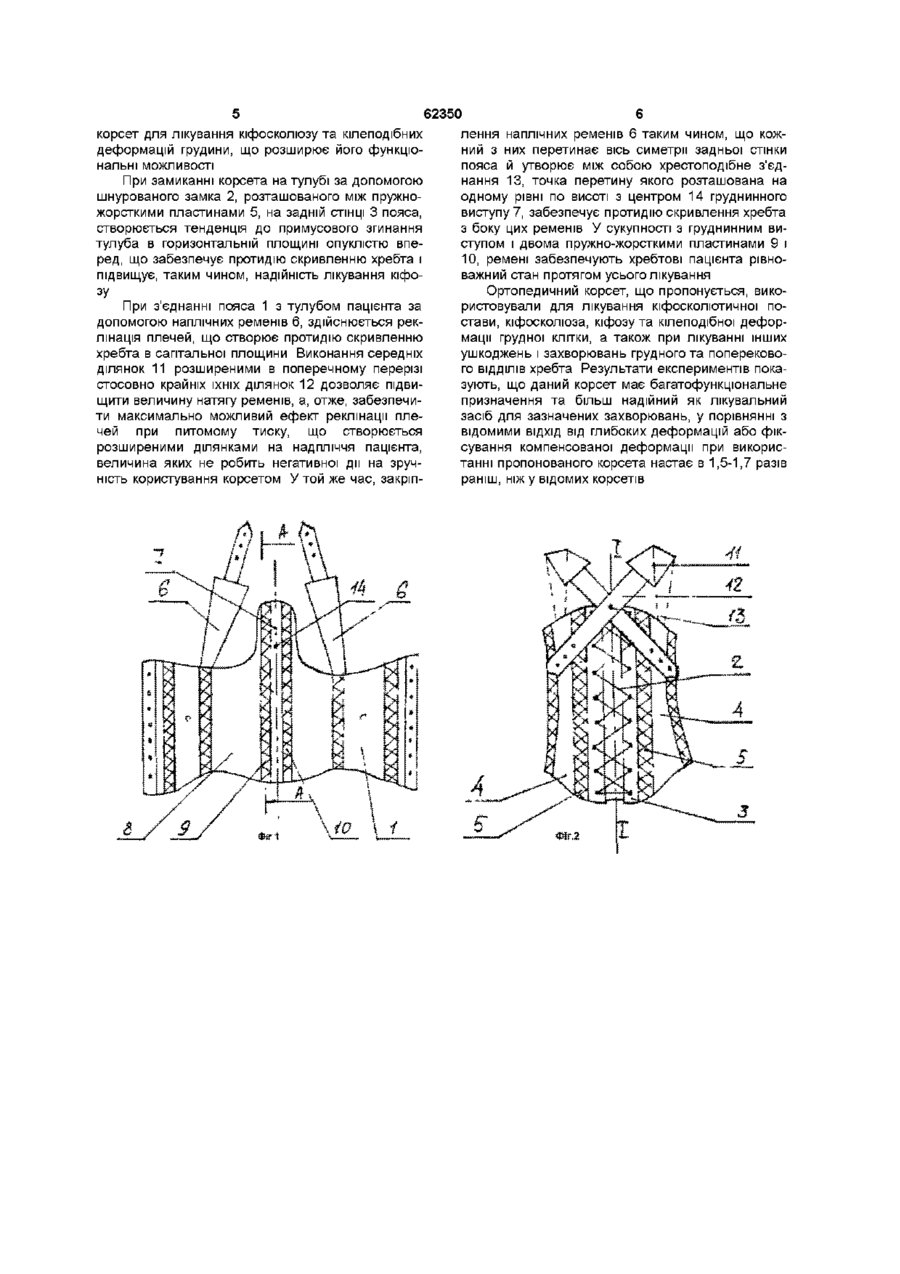

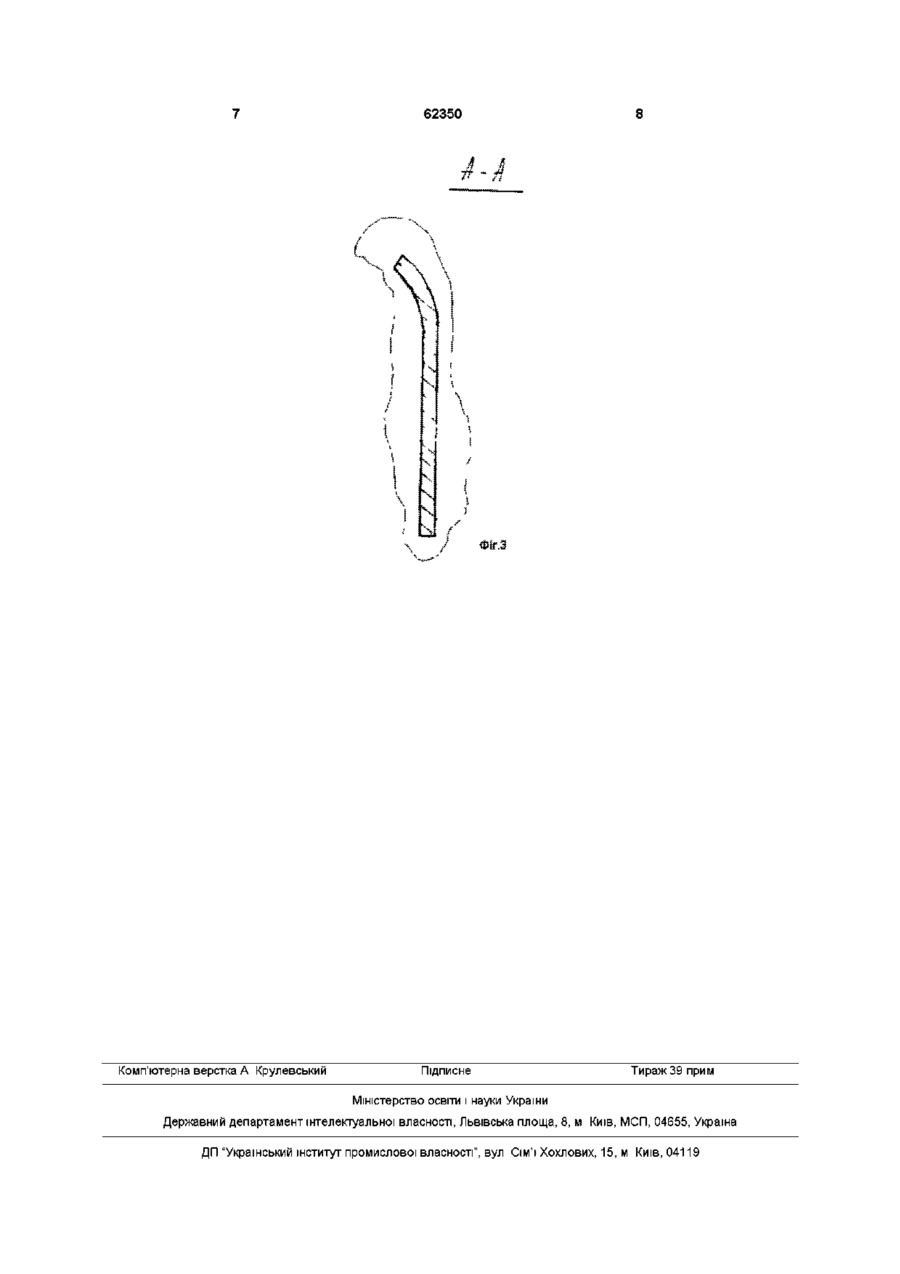

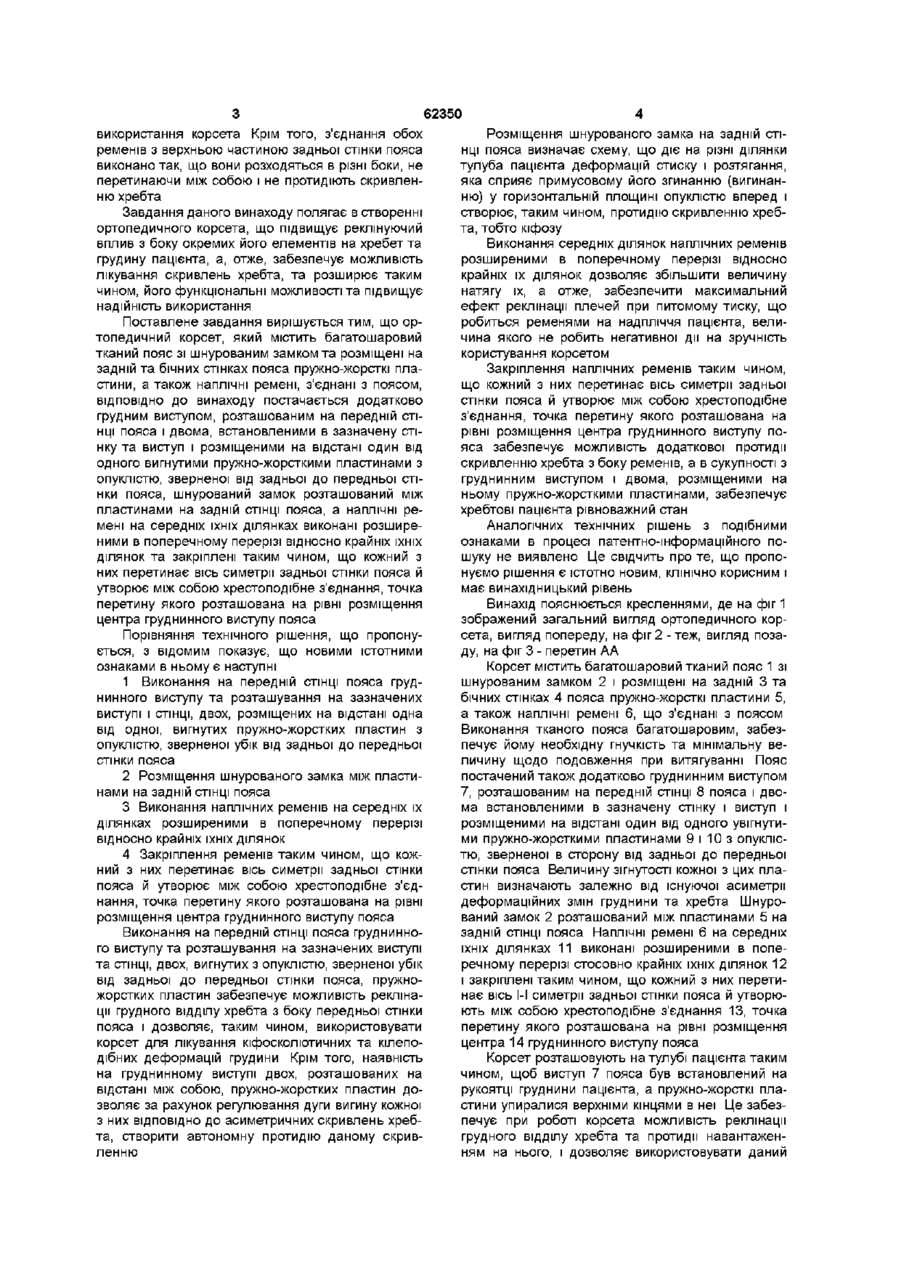

Ортопедичний корсет, що містить багатошаровий тканий пояс із шнурованим замком і, розміщені на задній та бічній стінках пояса, пружножорсткі пластини, а також наплічні ремені, з'єднані з поясом, який відрізняється тим, що він оснащений додатково груднинним виступом, розташованим на передній СТІНЦІ пояса і двома, встановленими в зазначену стінку та виступ і розміщеними на відстані одна від одної, вигнутими пружножорсткими пластинами з опуклістю, зверненою у бік від задньої до передньої стінки пояса, шнурований замок розташований між пластинами на задній СТІНЦІ пояса, а наплічні ремені на середніх їх ділянках виконані розширеними в поперечному перерізі відносно крайніх їх ділянок і закріплені таким чином, що кожний з них перетинає вісь симетрії задньої стінки пояса, утворюючи між собою хрестоподібне з'єднання, точка перетину якого розташована на рівні розміщення центра груднинного виступу пояса Винахід відноситься до медицини, а саме до ортопедії та травматології та може бути використаний переважно для лікування кіфосколютичної постави, кіфосколюзу, кіфозу та кілеподібної деформації грудної клітки, а також при лікуванні ушкоджень та захворювань грудного та поперекового ВІДДІЛІВ хребта Відомий ортопедичний корсет для лікування кіфозів та кіфосколюзів, що містить з'єднані між собою з можливістю рознімання грудний та тазовий кільцеві каркаси з регуляторами та коригуючеротаційними елементами (патент RU №2141807, A61F5/02, 1999) Недоліком даного корсета є конструктивна його складність, а також значні незручності в користуванні ним Найбільш близьким, за суттю, та результату, що досягається, до запропонованого є ортопедичний корсет, що містить багатошаровий тканий пояс зі шнурованим замком та розміщені на задній та бічних стінках пояса пружно-жорсткі пластини, а також наплічні ремені, що компенсують, з'єднані з поясом (А П Котов, Ортопедические корсеты Гос медицинское издательство УРСР, Киев, 1947, с 89, рис 3-4) Недоліком відомого корсета є неможливість забезпечення ним належних умов для протискривлення хребта та грудини при кіфозі, кіфосколю тичній поставі та кіфосколюзі, що обмежує його функціональні можливості та знижує надійність його використання в силу наступних обставин У даному корсеті відсутні коригуючи елементи, що забезпечують реклінацію грудного відділу з боку передньої стінки пояса Це не дозволяє використовувати корсет для лікування кіфосколютичних деформацій Крім того, відсутність груднинного виступу не дозволяє його використовувати для корекції кілеподібної деформації грудної клітки Шнурований замок розміщений тут на передній СТІНЦІ пояса та при замиканні обох його КІНЦІВ на задній стороні тулуба пацієнта з боку пояса створює деформації розтягання, а попереду - деформації стиску Це сприяє примусовому згинанню тулуба в горизонтальній площині опуклістю назад, і не виключає виникнення додаткових скривлень хребта Наплічні ремені, що є тут елементами реклінацм (випрямлення) плечей, виконані по всій довжині однакової ширини в поперечному перерізі Як правило, величина її для зручності користування значно менше ширини надпліччя пацієнта Однак це не дозволяє забезпечити необхідну величину натягу їх, а отже, і максимальний ефект реклінацм плечей через значний тиск, що робиться ременями на надпліччя пацієнта Це знижує надійність О ю СО СЧ (О 62350 використання корсета Крім того, з'єднання обох ременів з верхньою частиною задньої стінки пояса виконано так, що вони розходяться в різні боки, не перетинаючи між собою і не протидіють скривленню хребта Завдання даного винаходу полягає в створенні ортопедичного корсета, що підвищує реклінуючий вплив з боку окремих його елементів на хребет та грудину пацієнта, а, отже, забезпечує можливість лікування скривлень хребта, та розширює таким чином, його функціональні можливості та підвищує надійність використання Поставлене завдання вирішується тим, що ортопедичний корсет, який містить багатошаровий тканий пояс зі шнурованим замком та розміщені на задній та бічних стінках пояса пружно-жорсткі пластини, а також наплічні ремені, з'єднані з поясом, ВІДПОВІДНО до винаходу постачається додатково грудним виступом, розташованим на передній стінці пояса і двома, встановленими в зазначену стінку та виступ і розміщеними на відстані один від одного вигнутими пружно-жорсткими пластинами з опуклістю, зверненої від задньої до передньої стінки пояса, шнурований замок розташований між пластинами на задній СТІНЦІ пояса, а наплічні ремені на середніх їхніх ділянках виконані розширеними в поперечному перерізі відносно крайніх їхніх ділянок та закріплені таким чином, що кожний з них перетинає вісь симетрії задньої стінки пояса й утворює між собою хрестоподібне з'єднання, точка перетину якого розташована на рівні розміщення центра груднинного виступу пояса Порівняння технічного рішення, що пропонується, з відомим показує, що новими істотними ознаками в ньому є наступні 1 Виконання на передній СТІНЦІ пояса груднинного виступу та розташування на зазначених виступі і СТІНЦІ, двох, розміщених на відстані одна від одної, вигнутих пружно-жорстких пластин з опуклістю, зверненої убік від задньої до передньої стінки пояса 2 Розміщення шнурованого замка між пластинами на задній СТІНЦІ пояса 3 Виконання наплічних ременів на середніх їх ділянках розширеними в поперечному перерізі відносно крайніх їхніх ділянок 4 Закріплення ременів таким чином, що кожний з них перетинає вісь симетрії задньої стінки пояса й утворює між собою хрестоподібне з'єднання, точка перетину якого розташована на рівні розміщення центра груднинного виступу пояса Виконання на передній СТІНЦІ пояса груднинного виступу та розташування на зазначених виступі та СТІНЦІ, двох, вигнутих з опуклістю, зверненої убік від задньої до передньої стінки пояса, пружножорстких пластин забезпечує можливість реклінацм грудного відділу хребта з боку передньої стінки пояса і дозволяє, таким чином, використовувати корсет для лікування кіфосколютичних та кілеподібних деформацій грудини Крім того, наявність на груднинному виступі двох, розташованих на відстані між собою, пружно-жорстких пластин дозволяє за рахунок регулювання дуги вигину кожної з них ВІДПОВІДНО до асиметричних скривлень хребта, створити автономну протидію даному скривленню Розміщення шнурованого замка на задній стінці пояса визначає схему, що діє на різні ділянки тулуба пацієнта деформацій стиску і розтягання, яка сприяє примусовому його згинанню (вигинанню) у горизонтальній площині опуклістю вперед і створює, таким чином, протидію скривленню хребта, тобто кіфозу Виконання середніх ділянок наплічних ременів розширеними в поперечному перерізі відносно крайніх їх ділянок дозволяє збільшити величину натягу їх, а отже, забезпечити максимальний ефект реклінацм плечей при питомому тиску, що робиться ременями на надпліччя пацієнта, величина якого не робить негативної дії на зручність користування корсетом Закріплення наплічних ременів таким чином, що кожний з них перетинає вісь симетрії задньої стінки пояса й утворює між собою хрестоподібне з'єднання, точка перетину якого розташована на рівні розміщення центра груднинного виступу пояса забезпечує можливість додаткової протидії скривленню хребта з боку ременів, а в сукупності з груднинним виступом і двома, розміщеними на ньому пружно-жорсткими пластинами, забезпечує хребтові пацієнта рівноважний стан Аналогічних технічних рішень з подібними ознаками в процесі патентно-інформаційного пошуку не виявлено Це свідчить про те, що пропонуємо рішення є істотно новим, КЛІНІЧНО корисним і має винахідницький рівень Винахід пояснюється кресленнями, де на фіг 1 зображений загальний вигляд ортопедичного корсета, вигляд попереду, на фіг 2 - теж, вигляд позаду, на фіг 3 - перетин АА Корсет містить багатошаровий тканий пояс 1 зі шнурованим замком 2 і розміщені на задній 3 та бічних стінках 4 пояса пружно-жорсткі пластини 5, а також наплічні ремені 6, що з'єднані з поясом Виконання тканого пояса багатошаровим, забезпечує йому необхідну гнучкість та мінімальну величину щодо подовження при витягуванні Пояс постачений також додатково груднинним виступом 7, розташованим на передній СТІНЦІ 8 пояса і двома встановленими в зазначену стінку і виступ і розміщеними на відстані один від одного увігнутими пружно-жорсткими пластинами 9 і 10 з опуклістю, зверненої в сторону від задньої до передньої стінки пояса Величину зігнутості кожної з цих пластин визначають залежно від існуючої асиметрії деформаційних змін груднини та хребта Шнурований замок 2 розташований між пластинами 5 на задній СТІНЦІ пояса Наплічні ремені 6 на середніх їхніх ділянках 11 виконані розширеними в поперечному перерізі стосовно крайніх їхніх ділянок 12 і закріплені таким чином, що кожний з них перетинає вісь 1-І симетрії задньої стінки пояса й утворюють між собою хрестоподібне з'єднання 13, точка перетину якого розташована на рівні розміщення центра 14 груднинного виступу пояса Корсет розташовують на тулубі пацієнта таким чином, щоб виступ 7 пояса був встановлений на рукоятці груднини пацієнта, а пружно-жорсткі пластини упиралися верхніми кінцями в неї Це забезпечує при роботі корсета можливість реклінацм грудного відділу хребта та протидії навантаженням на нього, і дозволяє використовувати даний корсет для лікування кіфосколіозу та кілеподібних деформацій грудини, що розширює його функціональні МОЖЛИВОСТІ При замиканні корсета на тулубі за допомогою шнурованого замка 2, розташованого між пружножорсткими пластинами 5, на задній СТІНЦІ 3 пояса, створюється тенденція до примусового згинання тулуба в горизонтальній площині опуклістю вперед, що забезпечує протидію скривленню хребта і підвищує, таким чином, надійність лікування кіфозу При з'єднанні пояса 1 з тулубом пацієнта за допомогою наплічних ременів 6, здійснюється реклінація плечей, що створює протидію скривленню хребта в сагітальної площини Виконання середніх ділянок 11 розширеними в поперечному перерізі стосовно крайніх їхніх ділянок 12 дозволяє підвищити величину натягу ременів, а, отже, забезпечити максимально можливий ефект реклінацм плечей при питомому тиску, що створюється розширеними ділянками на надпліччя пацієнта, величина яких не робить негативної дії на зручність користування корсетом У той же час, закріп 62350 лення наплічних ременів 6 таким чином, що кожний з них перетинає вісь симетрії задньої стінки пояса й утворює між собою хрестоподібне з'єднання 13, точка перетину якого розташована на одному рівні по висоті з центром 14 груднинного виступу 7, забезпечує протидію скривлення хребта з боку цих ременів У сукупності з груднинним виступом і двома пружно-жорсткими пластинами 9 і 10, ремені забезпечують хребтові пацієнта рівноважний стан протягом усього лікування Ортопедичний корсет, що пропонується, використовували для лікування кіфосколютичної постави, кіфосколюза, кіфозу та кілеподібної деформації грудної клітки, а також при лікуванні інших ушкоджень і захворювань грудного та поперекового ВІДДІЛІВ хребта Результати експериментів показують, що даний корсет має багатофункціональне призначення та більш надійний як лікувальний засіб для зазначених захворювань, у порівнянні з відомими ВІДХІД від глибоких деформацій або фіксування компенсованої деформації при використанні пропонованого корсета настає в 1,5-1,7 разів раніш, ніж у відомих корсетів 62350 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
