Спосіб формування динамічного фільтра високих частот
Номер патенту: 88627
Опубліковано: 10.11.2009
Автори: Долгін Ігор Володимирович, Долгін Володимир Прохорович
Формула / Реферат
Спосіб формування динамічного фільтра високих частот, що характеризується операторною дробово-раціональною передавальною функцією
,
де
- операторна дробово-раціональна передавальна функція,
- оператор Лапласа,
- порядок фільтра,
- нижня гранична частота, що включає послідовність операцій підсумовування, множення і затримки сигналу, який відрізняється тим, що вхідний сигнал піддають
кратному перетворенню за допомогою формування проміжного сигналу, що включає послідовність операцій порівняння вхідного сигналу з сигналом затримки, настроювання граничної частоти фільтра, здійснюваної перемноженням граничної частоти з результатом порівняння, та підсумовування результату настроювання граничної частоти фільтра з сигналом затримки, після чого віднімають проміжний сигнал з вхідного сигналу.
Текст

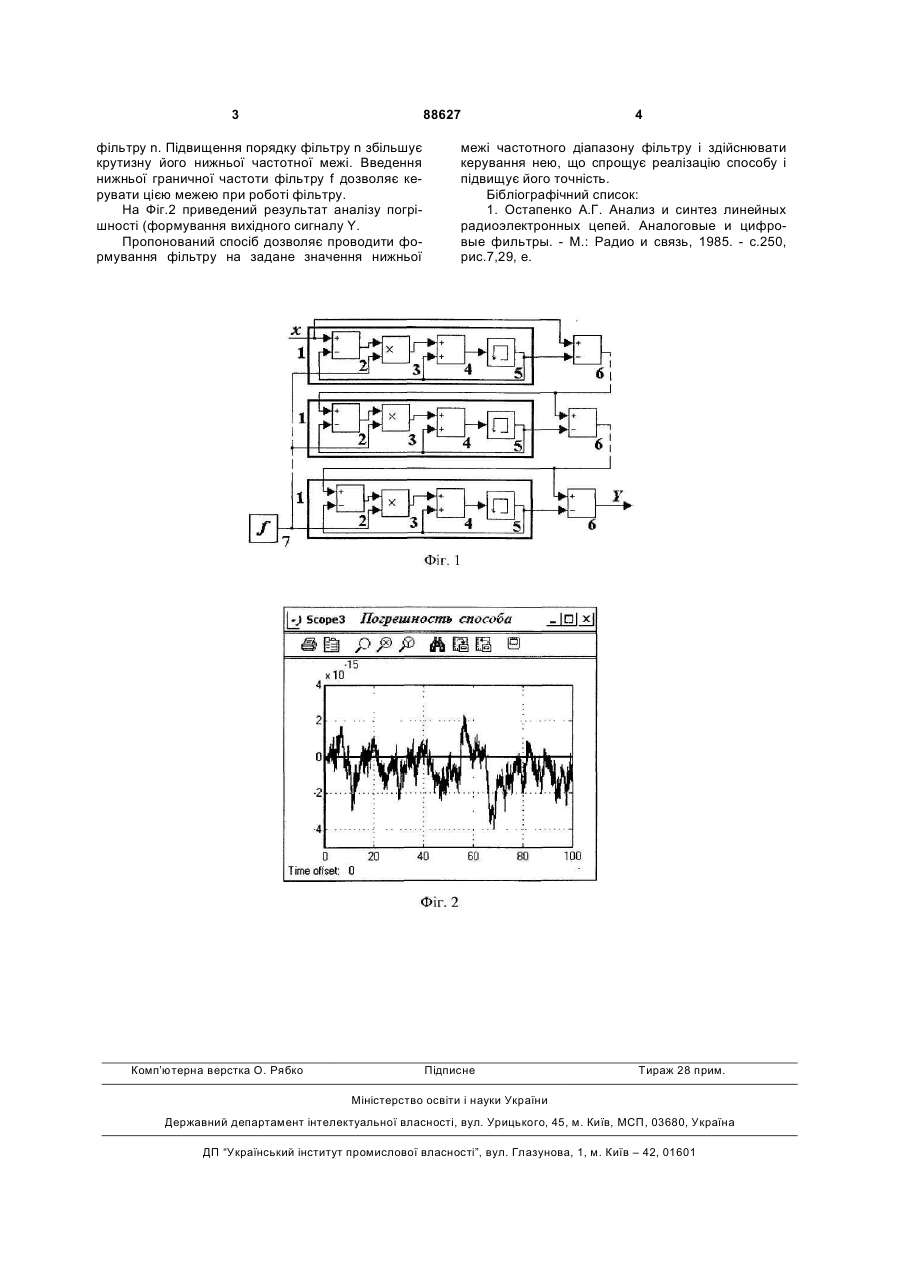

Спосіб формування динамічного фільтра високих частот, що характеризується операторною дробово-раціональною передавальною функцією n æ s ö W (s ) = ç ÷ , ès+f ø 3 88627 фільтру n. Підвищення порядку фільтру n збільшує крутизну його нижньої частотної межі. Введення нижньої граничної частоти фільтру f дозволяє керувати цією межею при роботі фільтру. На Фіг.2 приведений результат аналізу погрішності (формування вихідного сигналу Υ. Пропонований спосіб дозволяє проводити формування фільтру на задане значення нижньої Комп’ютерна верстка О. Рябко 4 межі частотного діапазону фільтру і здійснювати керування нею, що спрощує реалізацію способу і підвищує його точність. Бібліографічний список: 1. Остапенко А.Г. Анализ и синтез линейных радиоэлектронных цепей. Аналоговые и цифровые фильтры. - М.: Радио и связь, 1985. - с.250, рис.7,29, е. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of forming time-varying hf filter
Автори англійськоюDolhin Volodymyr Prohorovych, Dolhin Ihor Volodymyovych
Назва патенту російськоюСпособ формирования динамического фильтра высоких частот
Автори російськоюДолгин Владимир Прохорович, Долгин Игорь Владимирович
МПК / Мітки
МПК: G05B 5/00, H03H 17/02
Мітки: динамічного, високих, фільтра, спосіб, частот, формування
