Дитяча складна підвісна гойдалка

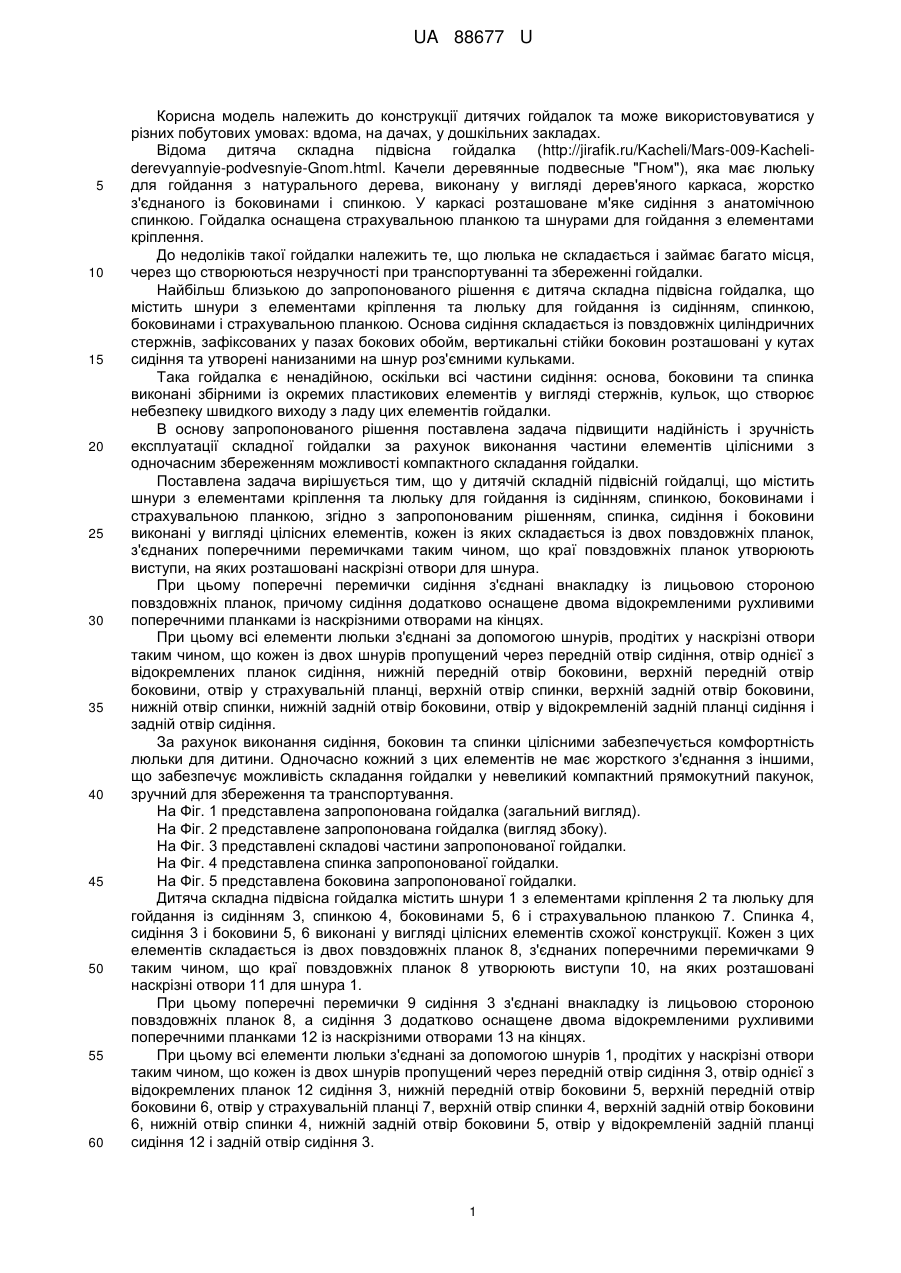

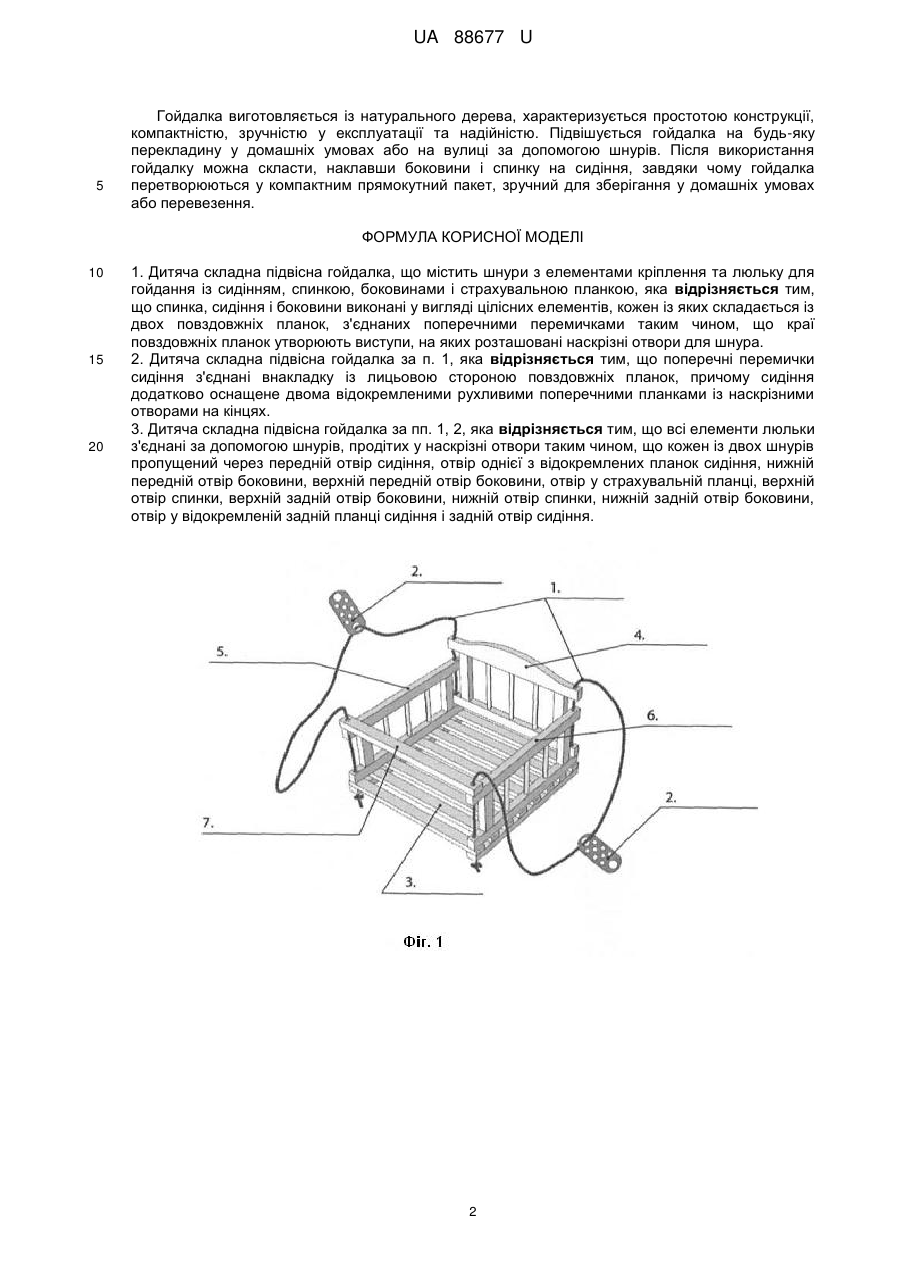

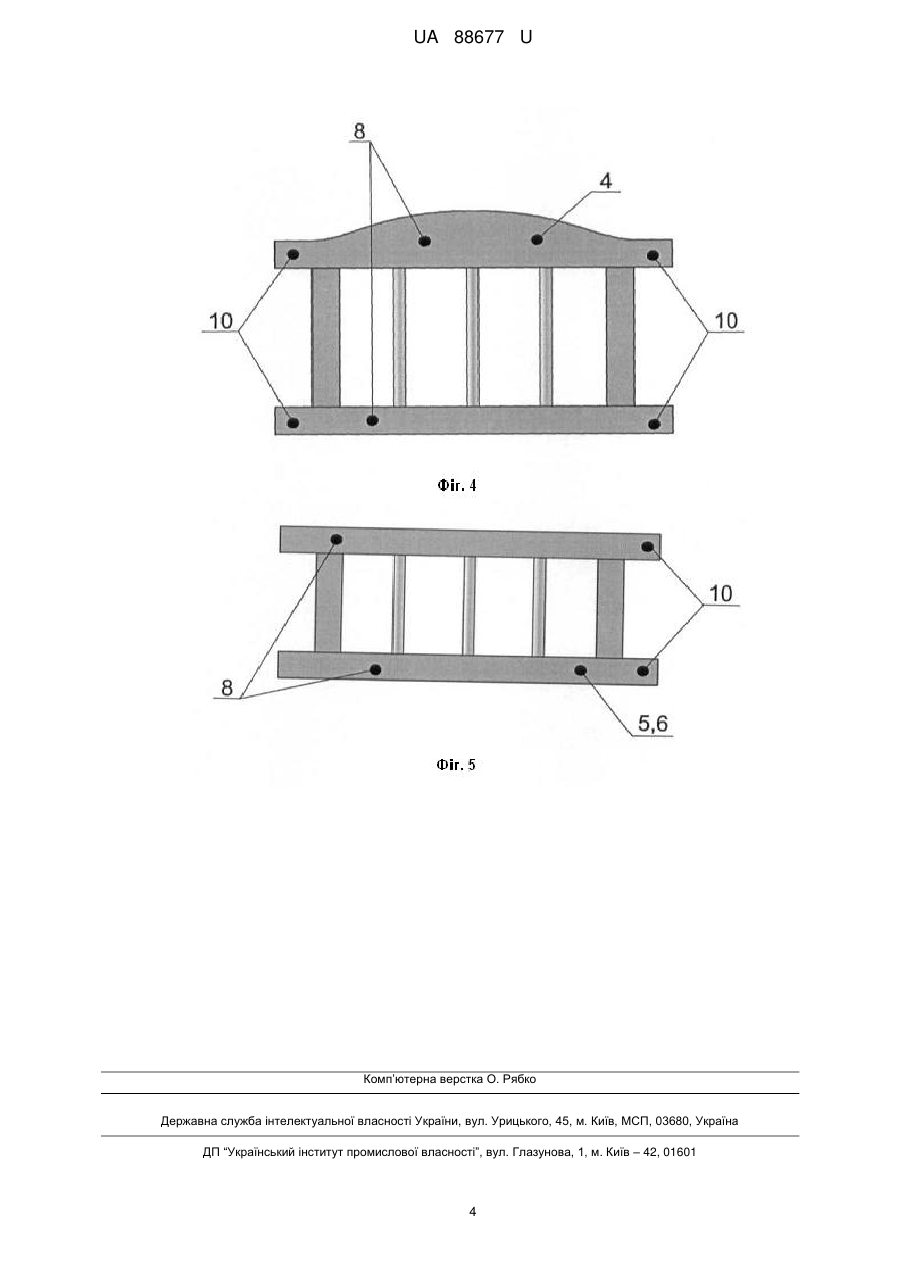

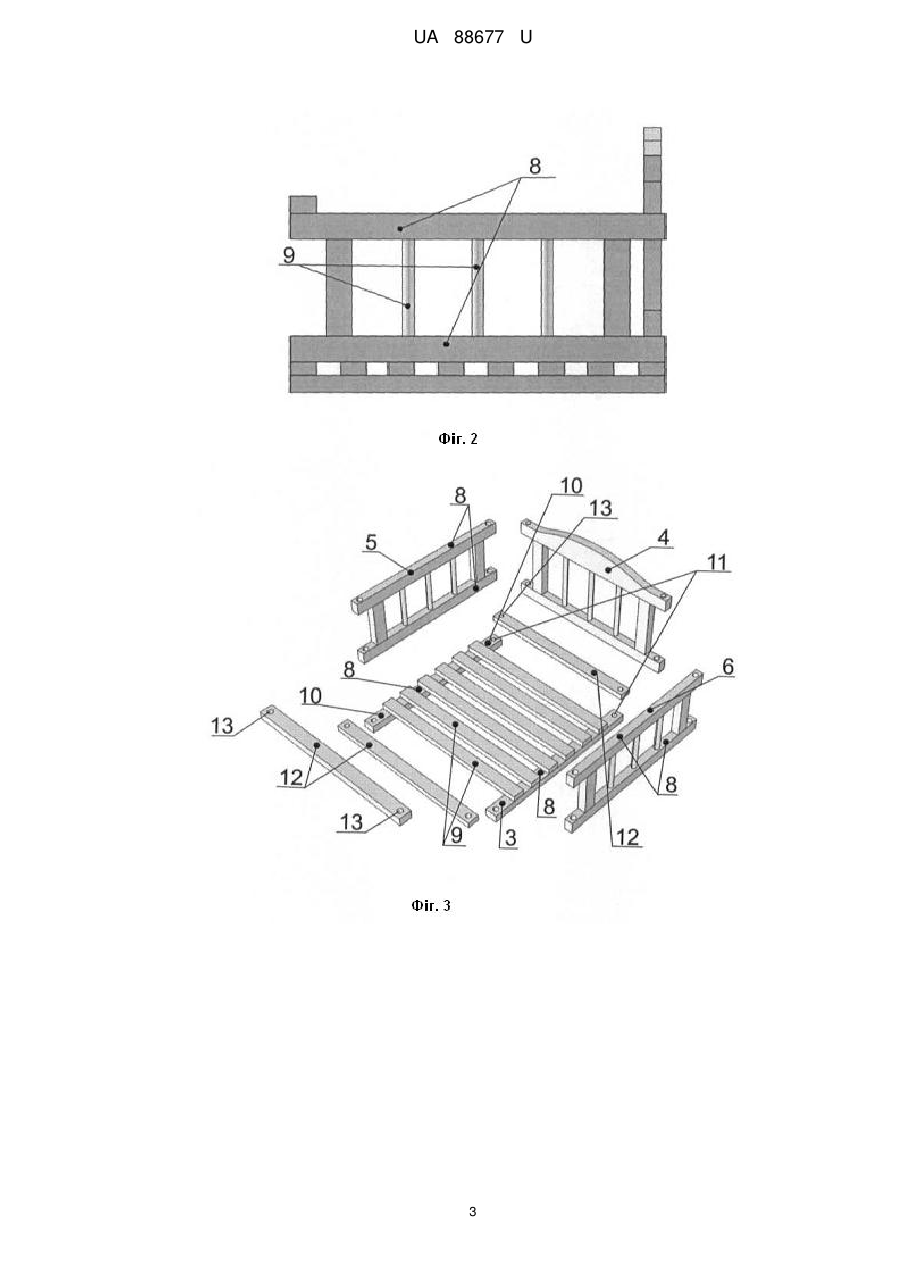

Реферат: UA 88677 U UA 88677 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкції дитячих гойдалок та може використовуватися у різних побутових умовах: вдома, на дачах, у дошкільних закладах. Відома дитяча складна підвісна гойдалка (http://jirafik.ru/Kacheli/Mars-009-Kacheliderevyannyie-podvesnyie-Gnom.html. Качели деревянные подвесные "Гном"), яка має люльку для гойдання з натурального дерева, виконану у вигляді дерев'яного каркаса, жорстко з'єднаного із боковинами і спинкою. У каркасі розташоване м'яке сидіння з анатомічною спинкою. Гойдалка оснащена страхувальною планкою та шнурами для гойдання з елементами кріплення. До недоліків такої гойдалки належить те, що люлька не складається і займає багато місця, через що створюються незручності при транспортуванні та збереженні гойдалки. Найбільш близькою до запропонованого рішення є дитяча складна підвісна гойдалка, що містить шнури з елементами кріплення та люльку для гойдання із сидінням, спинкою, боковинами і страхувальною планкою. Основа сидіння складається із повздовжніх циліндричних стержнів, зафіксованих у пазах бокових обойм, вертикальні стійки боковин розташовані у кутах сидіння та утворені нанизаними на шнур роз'ємними кульками. Така гойдалка є ненадійною, оскільки всі частини сидіння: основа, боковини та спинка виконані збірними із окремих пластикових елементів у вигляді стержнів, кульок, що створює небезпеку швидкого виходу з ладу цих елементів гойдалки. В основу запропонованого рішення поставлена задача підвищити надійність і зручність експлуатації складної гойдалки за рахунок виконання частини елементів цілісними з одночасним збереженням можливості компактного складання гойдалки. Поставлена задача вирішується тим, що у дитячій складній підвісній гойдалці, що містить шнури з елементами кріплення та люльку для гойдання із сидінням, спинкою, боковинами і страхувальною планкою, згідно з запропонованим рішенням, спинка, сидіння і боковини виконані у вигляді цілісних елементів, кожен із яких складається із двох повздовжніх планок, з'єднаних поперечними перемичками таким чином, що краї повздовжніх планок утворюють виступи, на яких розташовані наскрізні отвори для шнура. При цьому поперечні перемички сидіння з'єднані внакладку із лицьовою стороною повздовжніх планок, причому сидіння додатково оснащене двома відокремленими рухливими поперечними планками із наскрізними отворами на кінцях. При цьому всі елементи люльки з'єднані за допомогою шнурів, продітих у наскрізні отвори таким чином, що кожен із двох шнурів пропущений через передній отвір сидіння, отвір однієї з відокремлених планок сидіння, нижній передній отвір боковини, верхній передній отвір боковини, отвір у страхувальній планці, верхній отвір спинки, верхній задній отвір боковини, нижній отвір спинки, нижній задній отвір боковини, отвір у відокремленій задній планці сидіння і задній отвір сидіння. За рахунок виконання сидіння, боковин та спинки цілісними забезпечується комфортність люльки для дитини. Одночасно кожний з цих елементів не має жорсткого з'єднання з іншими, що забезпечує можливість складання гойдалки у невеликий компактний прямокутний пакунок, зручний для збереження та транспортування. На Фіг. 1 представлена запропонована гойдалка (загальний вигляд). На Фіг. 2 представлене запропонована гойдалка (вигляд збоку). На Фіг. 3 представлені складові частини запропонованої гойдалки. На Фіг. 4 представлена спинка запропонованої гойдалки. На Фіг. 5 представлена боковина запропонованої гойдалки. Дитяча складна підвісна гойдалка містить шнури 1 з елементами кріплення 2 та люльку для гойдання із сидінням 3, спинкою 4, боковинами 5, 6 і страхувальною планкою 7. Спинка 4, сидіння 3 і боковини 5, 6 виконані у вигляді цілісних елементів схожої конструкції. Кожен з цих елементів складається із двох повздовжніх планок 8, з'єднаних поперечними перемичками 9 таким чином, що краї повздовжніх планок 8 утворюють виступи 10, на яких розташовані наскрізні отвори 11 для шнура 1. При цьому поперечні перемички 9 сидіння 3 з'єднані внакладку із лицьовою стороною повздовжніх планок 8, а сидіння 3 додатково оснащене двома відокремленими рухливими поперечними планками 12 із наскрізними отворами 13 на кінцях. При цьому всі елементи люльки з'єднані за допомогою шнурів 1, продітих у наскрізні отвори таким чином, що кожен із двох шнурів пропущений через передній отвір сидіння 3, отвір однієї з відокремлених планок 12 сидіння 3, нижній передній отвір боковини 5, верхній передній отвір боковини 6, отвір у страхувальній планці 7, верхній отвір спинки 4, верхній задній отвір боковини 6, нижній отвір спинки 4, нижній задній отвір боковини 5, отвір у відокремленій задній планці сидіння 12 і задній отвір сидіння 3. 1 UA 88677 U 5 Гойдалка виготовляється із натурального дерева, характеризується простотою конструкції, компактністю, зручністю у експлуатації та надійністю. Підвішується гойдалка на будь-яку перекладину у домашніх умовах або на вулиці за допомогою шнурів. Після використання гойдалку можна скласти, наклавши боковини і спинку на сидіння, завдяки чому гойдалка перетворюються у компактним прямокутний пакет, зручний для зберігання у домашніх умовах або перевезення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Дитяча складна підвісна гойдалка, що містить шнури з елементами кріплення та люльку для гойдання із сидінням, спинкою, боковинами і страхувальною планкою, яка відрізняється тим, що спинка, сидіння і боковини виконані у вигляді цілісних елементів, кожен із яких складається із двох повздовжніх планок, з'єднаних поперечними перемичками таким чином, що краї повздовжніх планок утворюють виступи, на яких розташовані наскрізні отвори для шнура. 2. Дитяча складна підвісна гойдалка за п. 1, яка відрізняється тим, що поперечні перемички сидіння з'єднані внакладку із лицьовою стороною повздовжніх планок, причому сидіння додатково оснащене двома відокремленими рухливими поперечними планками із наскрізними отворами на кінцях. 3. Дитяча складна підвісна гойдалка за пп. 1, 2, яка відрізняється тим, що всі елементи люльки з'єднані за допомогою шнурів, продітих у наскрізні отвори таким чином, що кожен із двох шнурів пропущений через передній отвір сидіння, отвір однієї з відокремлених планок сидіння, нижній передній отвір боковини, верхній передній отвір боковини, отвір у страхувальній планці, верхній отвір спинки, верхній задній отвір боковини, нижній отвір спинки, нижній задній отвір боковини, отвір у відокремленій задній планці сидіння і задній отвір сидіння. 2 UA 88677 U 3 UA 88677 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
