Зворотно-поступальний насос з електронним контролем повітряного клапана і поршня
Номер патенту: 89254
Опубліковано: 11.01.2010
Автори: Баук Марк Л., Палашевскі Уейд Д., Ленг Крістофер М., Нгуєн Ву К., Вайнбергер Марк Т., Беренс Дейвід М.
Формула / Реферат

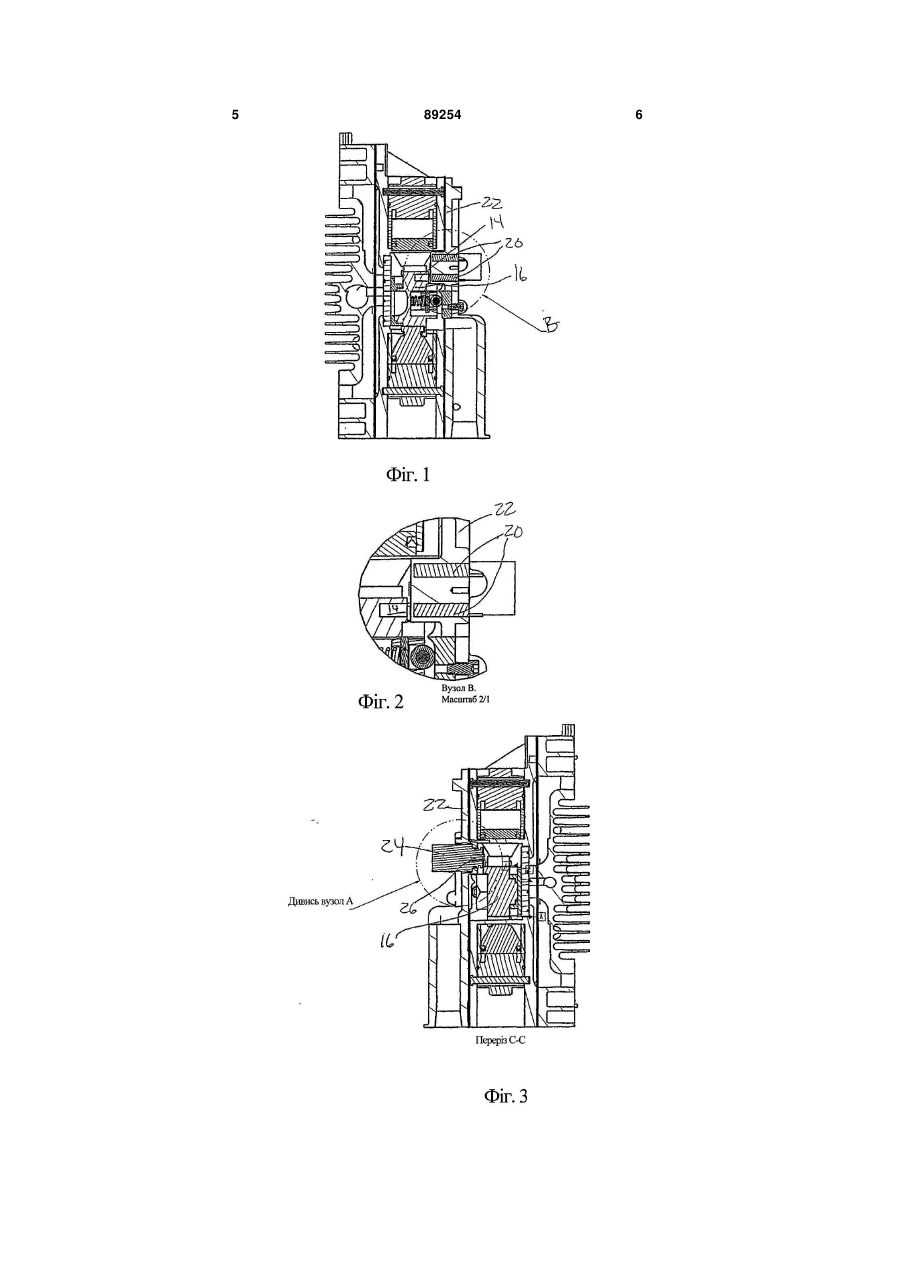

1. Пневматичний насос (10), що забезпечений пневматичним двигуном (18) з повітряним клапаном (16) з ковпачком клапана і клапанною кришкою (22), який відрізняється тим, що у вказаному ковпачку клапана (16) вказаного пневматичного двигуна (18) встановлений магніт (14), а перший і другий геркони (20) встановлені в клапанній кришці для контролю швидкості і положення клапана.
2. Насос за п. 1, який відрізняється тим, що містить соленоїд (24) зі штифтом (26), встановлений на вказаній клапанній кришці (22), і виконаний з можливістю висунення вказаного штифта (26) всередину вказаного ковпачка клапана для зупинки клапана і виведення насоса зі стану розносу.

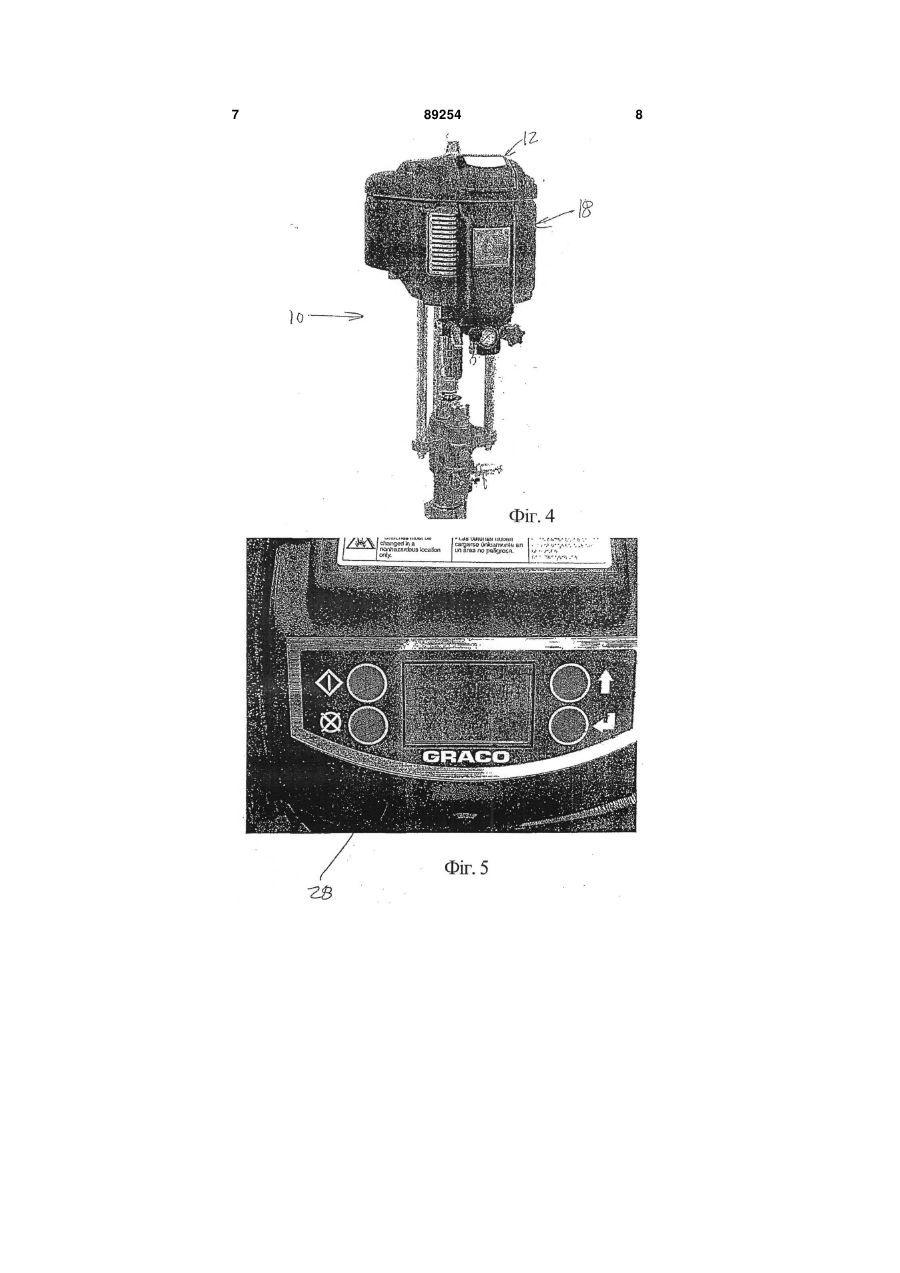

3. Насос за п. 1, який відрізняється тим, що додатково містить інтерфейс користувача для контролю вказаних герконів (20) для забезпечення відображення різних параметрів.
4. Насос за п. 3, який відрізняється тим, що вказані параметри можуть включати тривалість циклу, продуктивність, повні цикли і діагностику несправностей.

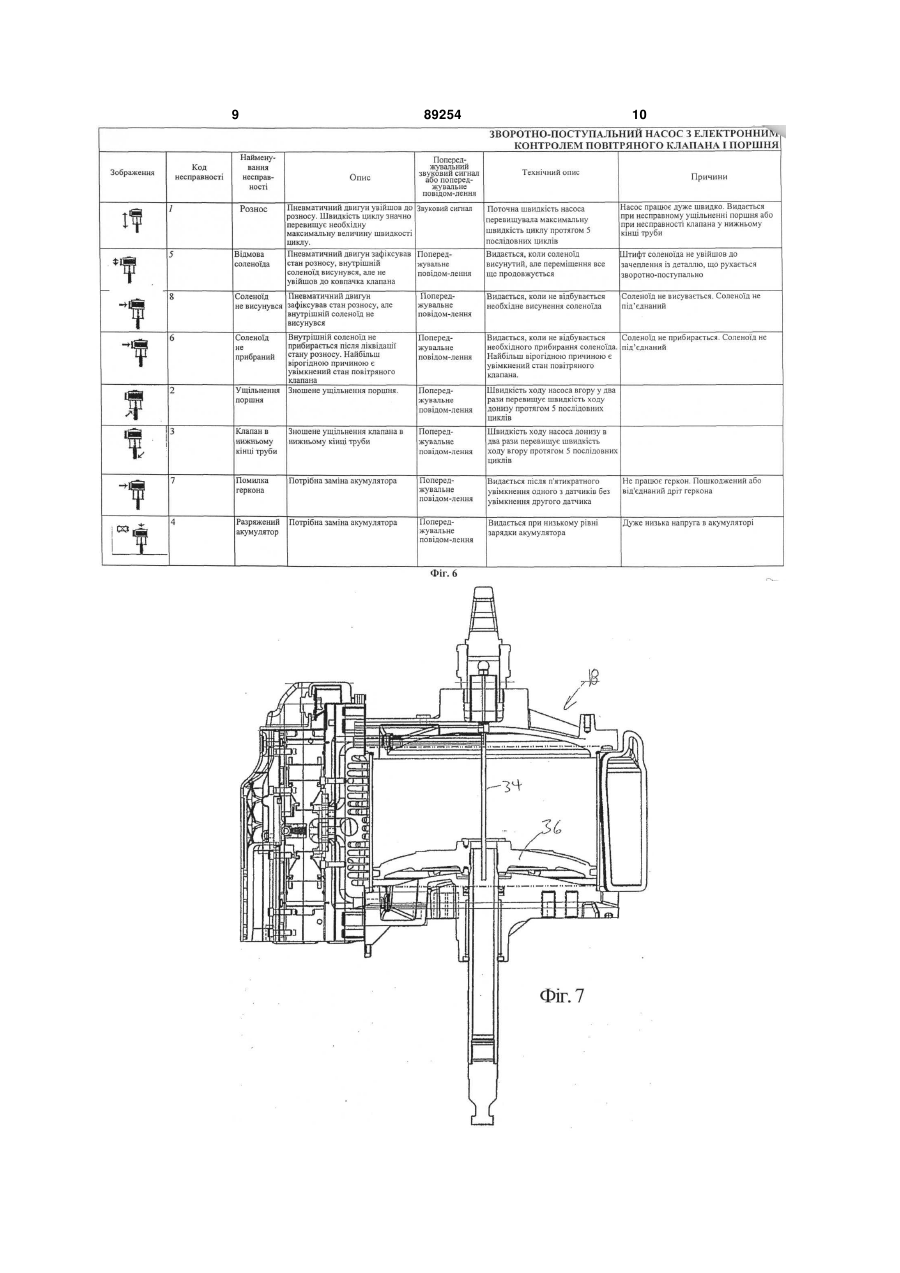

5. Насос за п. 1, який відрізняється тим, що двигун (18) містить поршень (36) і датчик (34) положення вказаного поршня.
6. Насос за п. 5, який відрізняється тим, що вказаний датчик (34) містить магніторезистивний датчик.
Текст

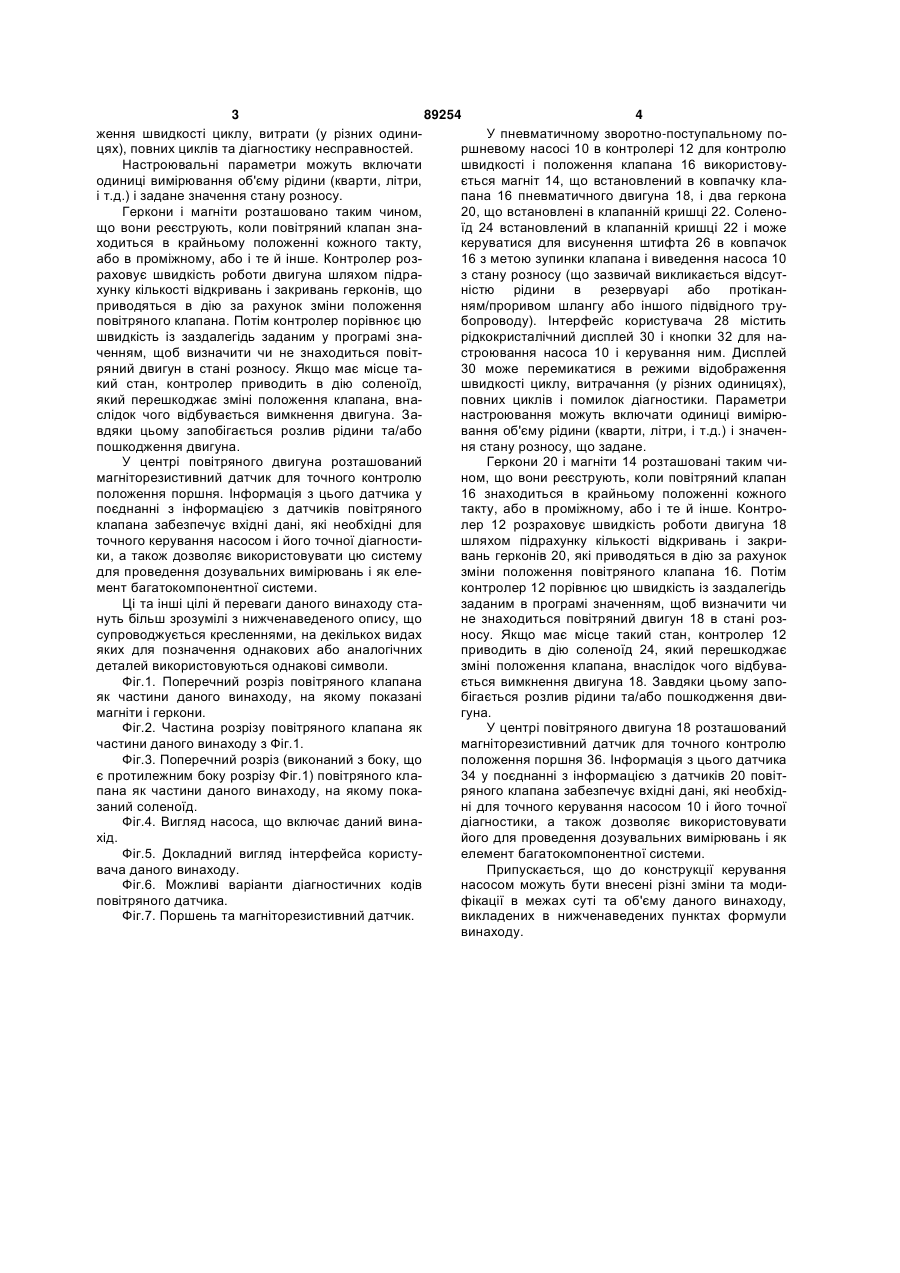

1. Пневматичний насос (10), що забезпечений пневматичним двигуном (18) з повітряним клапаном (16) з ковпачком клапана і клапанною кришкою (22), який відрізняється тим, що у вказаному ковпачку клапана (16) вказаного пневматичного C2 2 (19) 1 3 89254 4 ження швидкості циклу, витрати (у різних одиниУ пневматичному зворотно-поступальному поцях), повних циклів та діагностику несправностей. ршневому насосі 10 в контролері 12 для контролю Настроювальні параметри можуть включати швидкості і положення клапана 16 використовуодиниці вимірювання об'єму рідини (кварти, літри, ється магніт 14, що встановлений в ковпачку клаі т.д.) і задане значення стану розносу. пана 16 пневматичного двигуна 18, і два геркона Геркони і магніти розташовано таким чином, 20, що встановлені в клапанній кришці 22. Соленощо вони реєструють, коли повітряний клапан знаїд 24 встановлений в клапанній кришці 22 і може ходиться в крайньому положенні кожного такту, керуватися для висунення штифта 26 в ковпачок або в проміжному, або і те й інше. Контролер роз16 з метою зупинки клапана і виведення насоса 10 раховує швидкість роботи двигуна шляхом підраз стану розносу (що зазвичай викликається відсутхунку кількості відкривань і закривань герконів, що ністю рідини в резервуарі або протіканприводяться в дію за рахунок зміни положення ням/проривом шлангу або іншого підвідного труповітряного клапана. Потім контролер порівнює цю бопроводу). Інтерфейс користувача 28 містить швидкість із заздалегідь заданим у програмі знарідкокристалічний дисплей 30 і кнопки 32 для наченням, щоб визначити чи не знаходиться повітстроювання насоса 10 і керування ним. Дисплей ряний двигун в стані розносу. Якщо має місце та30 може перемикатися в режими відображення кий стан, контролер приводить в дію соленоїд, швидкості циклу, витрачання (у різних одиницях), який перешкоджає зміні положення клапана, внаповних циклів і помилок діагностики. Параметри слідок чого відбувається вимкнення двигуна. Занастроювання можуть включати одиниці вимірювдяки цьому запобігається розлив рідини та/або вання об'єму рідини (кварти, літри, і т.д.) і значенпошкодження двигуна. ня стану розносу, що задане. У центрі повітряного двигуна розташований Геркони 20 і магніти 14 розташовані таким чимагніторезистивний датчик для точного контролю ном, що вони реєструють, коли повітряний клапан положення поршня. Інформація з цього датчика у 16 знаходиться в крайньому положенні кожного поєднанні з інформацією з датчиків повітряного такту, або в проміжному, або і те й інше. Контроклапана забезпечує вхідні дані, які необхідні для лер 12 розраховує швидкість роботи двигуна 18 точного керування насосом і його точної діагностишляхом підрахунку кількості відкривань і закрики, а також дозволяє використовувати цю систему вань герконів 20, які приводяться в дію за рахунок для проведення дозувальних вимірювань і як елезміни положення повітряного клапана 16. Потім мент багатокомпонентної системи. контролер 12 порівнює цю швидкість із заздалегідь Ці та інші цілі й переваги даного винаходу стазаданим в програмі значенням, щоб визначити чи нуть більш зрозумілі з нижченаведеного опису, що не знаходиться повітряний двигун 18 в стані розсупроводжується кресленнями, на декількох видах носу. Якщо має місце такий стан, контролер 12 яких для позначення однакових або аналогічних приводить в дію соленоїд 24, який перешкоджає деталей використовуються однакові символи. зміні положення клапана, внаслідок чого відбуваФіг.1. Поперечний розріз повітряного клапана ється вимкнення двигуна 18. Завдяки цьому запояк частини даного винаходу, на якому показані бігається розлив рідини та/або пошкодження двимагніти і геркони. гуна. Фіг.2. Частина розрізу повітряного клапана як У центрі повітряного двигуна 18 розташований частини даного винаходу з Фіг.1. магніторезистивний датчик для точного контролю Фіг.3. Поперечний розріз (виконаний з боку, що положення поршня 36. Інформація з цього датчика є протилежним боку розрізу Фіг.1) повітряного кла34 у поєднанні з інформацією з датчиків 20 повітпана як частини даного винаходу, на якому покаряного клапана забезпечує вхідні дані, які необхідзаний соленоїд. ні для точного керування насосом 10 і його точної Фіг.4. Вигляд насоса, що включає даний винадіагностики, а також дозволяє використовувати хід. його для проведення дозувальних вимірювань і як Фіг.5. Докладний вигляд інтерфейса користуелемент багатокомпонентної системи. вача даного винаходу. Припускається, що до конструкції керування Фіг.6. Можливі варіанти діагностичних кодів насосом можуть бути внесені різні зміни та модиповітряного датчика. фікації в межах суті та об'єму даного винаходу, Фіг.7. Поршень та магніторезистивний датчик. викладених в нижченаведених пунктах формули винаходу. 5 89254 6 7 89254 8 9 89254 10 11 Комп’ютерна верстка О. Рябко 89254 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiston pump with electronic control of air valve and pump
Автори англійськоюBauck Mark L., Weinberger Mark T., Behrens David M., Nguyen Vu K., Lange Christopher M., Palashevski Weid D.
Назва патенту російськоюВозвратно-поступательный насос с электронным контролем воздушного клапана и поршня
Автори російськоюБаук Марк Л., Вайнбергер Марк Т., Беренс Дейвид М., Нгуен Ву К., Ленг Кристофер М., Палашевси Уейд Д.
МПК / Мітки
МПК: F04B 9/00, F04B 49/22, F04B 35/00
Мітки: поршня, зворотно-поступальний, насос, клапана, контролем, повітряного, електронним
