Носій інформації

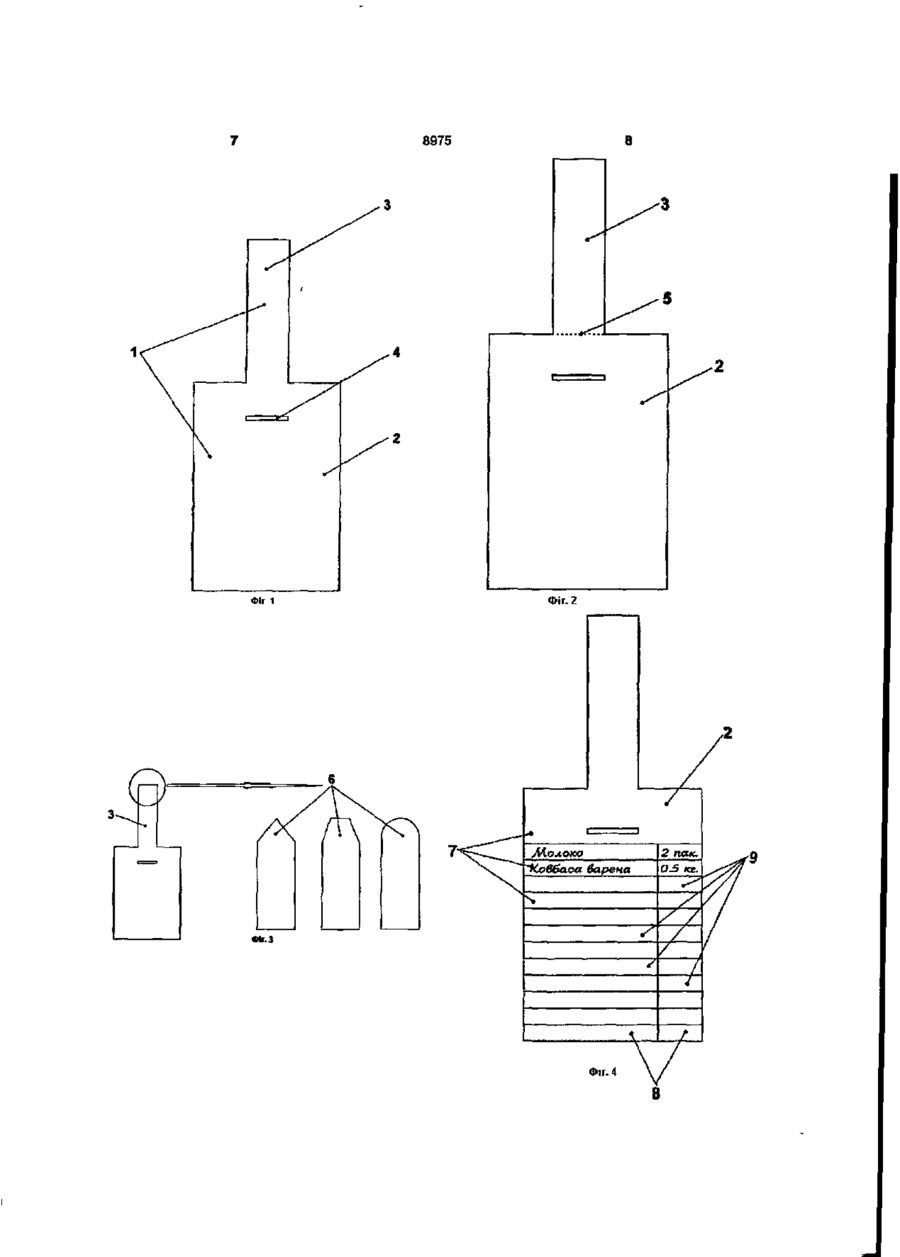

1. Носій інформації, що виконаний в вигляді аркуша, який відрізняється тим, що аркуш виконаний з продовгуватим гнучким клапаном язичкової' форми та принаймні з одним прорізом, при цьому проріз розміщений на аркуші поблизу лінії сполучення клапана з аркушем перпендикулярно подовжній осі симетрії клапана, а розмір прорізу відповідає розміру поперечного перерізу клапана. 2. Носій інформації за п.1, який відрізняється тим, що аркуш та клапан виконані суцільними з одного листа. 3. Носій інформації за пп.1 та 2, який відрізняється тим, що клапан розташований у верхній частині аркуша. 4. Носій інформації'за пп.1 та 2, який відрізняється тим, що по лінГі" сполучення клапана та аркуша виконана перфорація для відокремлення клапана від аркуша. 5. Носій інформації за п.1, який відрізняється тим, що клапан має довжину від 5 мм до 200 мм. 6. Носій інформації за пп.1-5, який відрізняється тим, що кінець клапана виконаний з фігурним кінцем. 7. Носій інформації за пп.1-6, який відрізняється тим, що проріз у аркуші має довжину і ширину, що співпадає з шириною і товщиною клапана. 8. Носій інформації за п.1, який відрізняється тим, що проріз має довжину від 5 до 100 мм і ширину від 0,1 до 100мм. 9. Носій інформації' за п.1, який відрізняється тим, що по одній із вертикальних сторін аркуша виконаний принаймні один додатковий проріз, який формує язичок з іншим краєм аркуша. 10. Носій інформації за пп.1 та 9, який відрізняється тим, що додаткових прорізів, які формують язички, принаймні два і розташовані вони з одного боку аркуша. 11. Носій інформації за пп.1 та 10, який відрізняється тим, що зовнішній край язичка виконаний фігурним. 12. Носій інформації за п.1, який відрізняється тим, що він виконаний з паперу або картону. 13. Носій інформації за п.1, який відрізняється тим, що він виконаний з полімерного матеріалу. 14. Носій інформації за п.1, який відрізняється тим, що він виконаний з можливістю з'єднання по одній із своїх сторін з іншим таким самим носієм інформації для формування чи брошурування блокнота. 15. Носій інформації за пп.1 та 14, який відрізняється тим, що для можливості з'єднання одного аркуша з іншим аркушем на одній із бокових сторін аркуша нанесена клейова речовина. 16. Носій інформації за пп.1 та 14, який відрізняється тим, що на одній із бокових сторін аркуша виконані наскрізні отвори. Корисна модель стосується конструкції канцелярського приладдя і може знайти широке застосування в якості носія інформації' для покупців, а саме, домогосподарок і суб'єктів підприємницької діяльності. Відомим є виріб для запису інформації, виконаний у вигляді блокноту, у якому розміщені носії інформації [деклараційний патент на винахід №36938 А від 28.02.2000 UA]. Цей блокнот має наступні недоліки: складність та незручність використання носіїв інформації, тобто його аркушів, поза блокнотом. Він має незручності при використанні, наприклад, у місцях здійснення масових закупок - супермаркетах, гіпермаркетах, універсамах, тобто торговельних закладах з використання візків, корзинок, тощо. У якості найближчого аналогу вибрано патент US 6431780, у якому описується записник з відривними аркушами, які містять отвори на одному з боків за допомогою яких ці аркуші кріпляться до обкладинки блокноту. Проте такі аркуші для здійснення нотаток і зберігання інформації є досить ю о оо 01 8975 незручними для частого застосування і потребують наявності спеціальних засобів (наприклад, ручка) для внесення поміток вже в торговому залі щодо вже здійснених покупок, або поміток навпроти тієї чи іншої інформації, наприклад, у випадку коли це є перелік справ, які потребують вирішення, а5о перепік товарів, які необхідно придбати Також такі аркуші не пристосовані для закріплення на будь-яких поверхнях або елементах торгового обладнання для складання куплених товарів, тобто ВІЗКІВ, корзинок, тощо При розробці корисної моделі вирішувалось завдання створення такого носія інформації, конструктивне вирішення якого буде зручним для використання у точках продажу товарів та надання послуг, а також зручним як для здійснення записів запланованих покупок, так і для здійснення ВІДМІТОК щодо виконаних покупок товарів що дозволить спростити торгові операції для покупця, наприклад в супермаркетах, ппермаркетах, універсамах, тощо. Для вирішення цього завдання у носи інформації аркуш виконано з продовгуватим гнучким клапаном язичкової форми та принаймні з одним прорізом, при цьому проріз розміщений на аркуші поблизу лінії сполучення клапана з аркушем перпендикулярно подовжньої осі симетрії клапана, а розмір прорізу відповідає розміру поперечного перетину клапана Крім того аркуш та клапан може бути виконано суцільними з одного листа Крім того клапан може бути розташований у верхній частині аркуша. Крім того по лінії сполучення клапана та аркуша може бути виконана перфорація для відокремлення клапана від аркуша Крім того клапан може мати довжину від 5мм до 200мм Крім того кінець клапана може бути виконано з фігурним кінцем Крім того проріз у аркуші може мати довжину і ширину, що співпадає з шириною і товщиною клапана Крім того проріз може мати довжину від 5 до 100мм і ширину від 0 1 до 100мм Крім того по одній із вертикальних сторін аркуша може бути виконаний принаймні один додатковий проріз, який формує язичок з іншим краєм аркуша Крім того додаткових прорізів, які формують язички, може бути принаймні дві і розташовані вони будуть з одного боку аркуша Крім того ЗОВНІШНІЙ край язичка може бути виконано фігурним Крім того носій інформації може бути виконаний з паперу або картону Крім того носій інформації може бути виконаний з полімерного матеріалу Крім того носій інформації може бути виконаний з можливістю з'єднання по одній із своїх сторін з іншим таким самим носієм інформації для формування чи брошурування блокноту Крім того носій інформації може бути виконаний з можливістю з'єднання одного аркуша з іншим аркушем, для чого на одній із бокових сторін аркуша може бути нанесено клейову речовину Крім того носій інформації може бути виконаний з можливістю з'єднання одного аркуша з іншим аркушем, для чого на одній із бокових сторін аркуша може бути виконано наскрізні отвори Реалізація корисної моделі дозволяє вийти на ринок канцелярських товарів з носієм інформації, спеціально призначеним для прискорення та спрощення торгових операцій для покупців, особливо враховуючи постійне збільшення КІЛЬКОСТІ товарів і послуг, що пропонують супермаркети, ппермаркети, універсами та інші торговельні заклади, особливо у яких використовують візки, корзинки, тощо Патентуємий носій інформації дозволить покупцю підготуватись до торгових операцій і контролювати їх проведення Носій інформації забезпечує просте та зручне закріплення його, зокрема, на візку для товарів без допоміжних пристроїв Суть корисної моделі пояснюється наступними кресленнями, на яких схематично зображений Носій інформації, який заявляється, і його застосування Фіг 1 - Загальний вигляд носія інформації. Фіг 2 - Другий варіант загального вигляду носія інформації {з перфорацією) Фіг 3 - Варіанти виконання клапана носія інформації Фіг 4 - Приклад розграфлення носія інформації Фіг 5 - Третій варіант виконання носія інформації (з просічкою) Фіг 6 - Варіанти виконання бокових язичків носія інформації Фіг 7 - Четвертий варіант носія інформації (з «бахромою язичків») Фіг 8 - Приклади використання клейкової речовини для скріплення носив інформації Фіг 9 - Приклади використання отворів для скріплення носив інформації Фіг 10 - Приклади розміщення носія інформації на засобі для кріплення. Носій інформації 1 має аркуш 2, клапан 3 для взаємодії з прорізом 4, а саме просмикування клапана 3 крізь проріз 4, який розміщений на аркуші поблизу лінії сполучення клапана 3 з аркушем 2 перпендикулярно подовжньої осі симетрії клапана З і має довжину і ширину, що співпадає з шириною і товщиною клапана 3, розташованого над цим прорізом 4 Носій інформації 1 та його клапан З може бути виконано суцільними з одного листа, шляхом висікання Клапан 3 має довжину від 5мм до 200мм Проріз 4 може мати довжину від 5 до 100мм і ширину від 0 1 до 100мм По лінії сполучення клапана 3 та аркуша 2 може бути виконана перфорація 5, яка дозволяє, у випадку необхідності, легке відокремлення руками клапана 3 від аркуша 2 Клапан 3 може мати фігурні краї 6, наприклад, стріловидні, скошені або округлені на КІНЦІ Аркуш 2 носія інформації може бути розлінований на рядки 7 та стовпці 8, утворюючи таблицю з комірцями 9 Наприклад, при цьому рядки таблиці використовуються для створення переліку запланованих для придбання товарів, в якому одна комірка рядка містить назву, а інша комірка того ж 8975 рядка - КІЛЬКІСТЬ запланованого до придбання товару По одній з вертикальних сторін аркуша 2 носія інформації виконана, принаймні, одна просічка 10, яка формує язичок 11 з іншим краєм аркуша 2 Язичок 11 має ширину, яка співпадає з шириною рядка 7 або менше, і довжину, що дозволяє його відривання або загинання руками По лінії сполучення аркуша 2 та язичка 11 може бути виконана перфорація 12, яка дозволяє легке відокремлення язичка 11 від аркуша 2 шляхом відривання 13 язичка або загинання 14 язичка руками Краї згаданого язичка 11 можуть бути фігурними 15, наприклад, скошеними, стріловидними, округленими, тощо - для більшої зручності маніпулювання з язичком 11 На язичок 1 може бути нанесене легко видаляєме руками покриття 16, колір якого є контрастним до кольору матеріалу, на який воно нанесене, а також, при бажанні, на язичок фарбою може бути нанесена контрастна відмітка 17, що контрастує з кольором аркуша В переважному втіленні корисної моделі, таких просічок 10 може бути декілька і вони утворюють язички 11 навпроти кожного рядка 7 носія інформації В переважному втіленні корисної моделі носій інформації виконаний з паперу або картону, але може бути виготовлений також з полімерного матеріалу Окремі носи інформації можуть бути зібрані, утворюючи блокнот 17 Для цього на зворотний бік носія інформації може бути нанесена клейка речовина, що забезпечує приклеювання носія інформації до іншого з формуванням стопки 18 носив інформації, яка може бути поміщена в обкладинку 19 з утворенням блокноту 17 Для зменшення габаритів блокноту клапан 3 кожного носія інформації перед формуванням стопки 18 може бути загнутим по перфорації 5 Клейка речовина може бути нанесена по всій зворотній поверхні носія інформації 1, але переважно вона наноситься у вигляді смужки 20 по одному з боків аркуша 2 носія інформації або на клапан 3 Склеювання носив інформації у такому втіленні є не остаточним і вони легко можуть бути відокремлені без деформування або пошкодження Можливий варіант виконання носія інформації 1, в якому з одного з боків аркуша 2 можуть бути зроблені сквозні отвори 21, що забезпечують закріплення носив інформації або скріплення декількох носив інформації спеціальним пристроєм, таким як скоба, затискач і т п Утворена стопка 22 носив інформації може кріпитись до обкладинки 23 блокноту 24 Обкладинка 23 може бути виготовлена з будь-якого придатного матеріалу, наприклад, папір, картон ламінований або неламінований поліетилен, пластик, метал і т д Приклади конкретного виконання корисної моделі та її використання представлено на Фіг 1-10. Далі приводиться опис користування носієм інформації 1. Покупець перед походом в магазин формує список покупок, вписуючи у ВІДПОВІДНІ комірці 9 носія інформації назви і бажану кількість товарів, які необхідно придбати Окремий заповнений носій інформації покупець бере із собою до точки продажу товарів 2 У точці продажу товарів покупець може закріпити носій інформації з переліком товарів, запланованих для купівлі, на візку Для кріплення передбачається наступний спосіб За допомогою клапана 3, який обводиться навколо ручки 25 торгового візка 26 і протягується через передбачений на аркуші проріз 4 і затягується (див Фіг 10) При цьому а) за рахунок сил тертя, що виникають між поверхнею клапана 3 і краями прорізу 4, клапан фіксується в прорізу 4, б) за рахунок сил тертя, що виникають між поверхнею клапана 3 і поверхнею ручки 25, забезпечується фіксація носія інформації на ручці 25 візка, що не дозволяє провертанню носія інформації навколо осі обертання, утвореною цією ручкою 3 Відібравши товарну позицію з списку у необхідній КІЛЬКОСТІ, покупець реєструє це одним з наступних способів а) Відриває язичок 11, розташований у списку навпроти цієї товарної позиції, б) Загинає язичок 11, розташований у списку навпроти цієї товарної позиції, в) Знімає з язичка 11, розташованого у списку навпроти цієї товарної позиції, легко видаляєме покриття 16 Тим самим забезпечується візуальна відмітка товару в списку, яка інформує покупця про те, що при пошуку в магазині запланованих до купівлі товарів на дану позицію списка вже не слід звертати увагу 4 Після здійснення усіх запланованих покупок та при бажанні покупця, клапан 3 може бути відокремлений від носія інформації шляхом розривання носія інформації 1 по лінії перфорації 5 При використанні носив інформації 1 у зброшурованому вигляді покупець має можливість записувати необхідну інформацію чи до здійснення торгової операції чи під час їх виконання Крім того покупець може контролювати порядок проходження торгових операцій при розрахунках за придбані товари чи послуги Необхідно також ВІДМІТИТИ, ЩО архівування носив інформації 1 після закінчення торгових операцій дозволить покупцю на побутовому рівні проводити приватні маркетингові дослідження споживаємих ним товарів і послуг Носій інформації може бути також використаний у якості носія реклами, зокрема товарів, послуг Для виготовлення корисної моделі можуть бути використані матеріали, ВІДОМІ В техніці на дату подання заявки, зокрема стандартизовані матеріали та засоби виробництва 8975 ^ s* Фіг 1 Фіг. 2 Молоко івбаса варена •к. 3 Фіг. 4 2 пак. 0.5 кл. 10 8975 Фіг. В -J 11 8975 12 22 Фіг. 10 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
